Материал: catalog2019
Держатели патронных фильтроэлементов для жидкостей

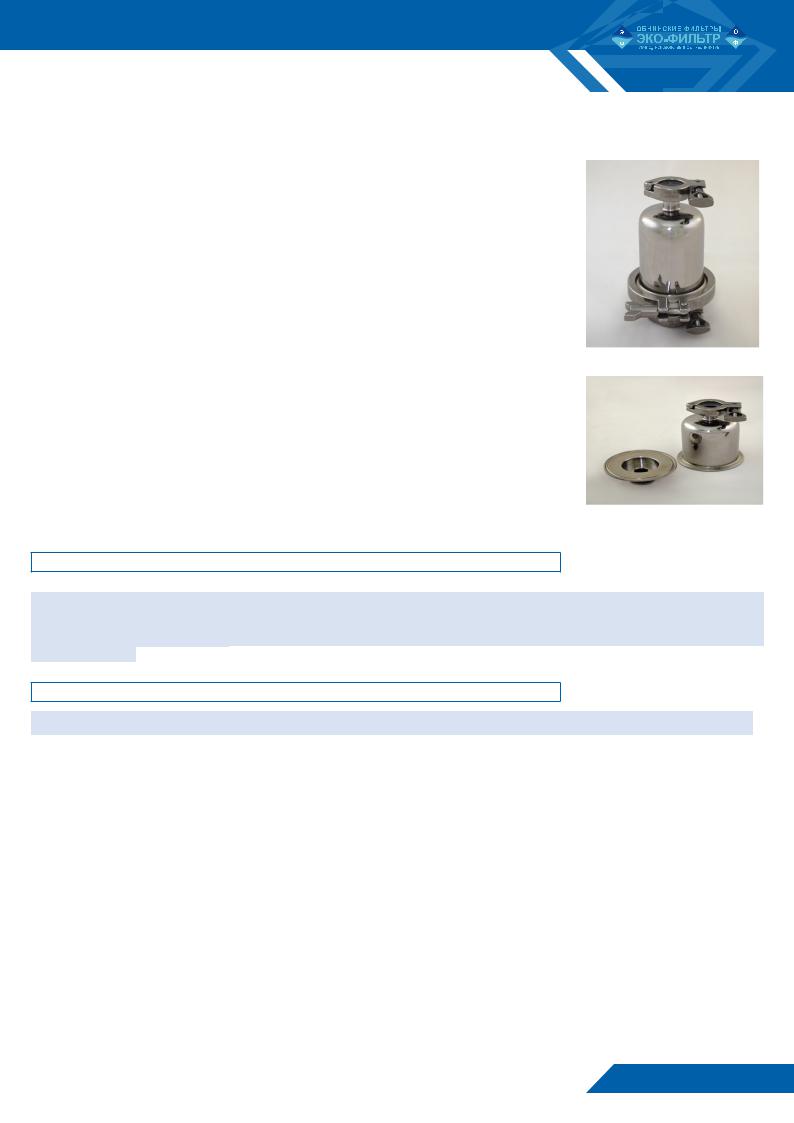

КАПСУЛЬНЫЕ ФИЛЬТРЫ ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ
МНОГОКРАТНОГО ПРИМЕНЕНИЯ
Назначение
Капсульные фильтры могут использоваться в заводских и научно-исследовательских лабораториях для фильтрации малых объемов жидкостей и газов, для моделирования, изучения и оптимизации существующих и разработки новых схем фильтрации различных веществ, в том числе агрессивных. Могут быть использованы в качестве фильтров дыхания для небольших емкостей.
Капсульные фильтродержатели марки ДФП-201L(G)-60 предназначены для установки в них одного фильтрующего элемента высотой 60 мм и используются для фильтрации нейтральных и агрессивных жидких сред от механических и коллоидных частиц с производительностью до 50 л/ч (по воде), или газообразных сред вплоть до стерильности с производительностью до 2 м3/час.
Материалы
Материалы, из которых производятся капсульные фильтродержатели:
•нержавеющая сталь марки 12Х18Н10Т (ГОСТ 5632-72) или AISI 304
•нержавеющая сталь марки AISI 316L.
Конструкция
Корпус капсульного фильтродержателя марки ДФП-201L(G)-60 из нержавеющей стали состоит из двух частей, соединяемых с помощью быстросъемного хомута. Подсоединение капсульного фильтродержателя к линии осуществляется с помощью быстросъемного соединения типа Tri-Clamp.
Перепад давления может быть обеспечен как с помощью небольшого лабораторного компрессора, так и с помощью водоструйного насоса, создающего необходимый для протекания процесса фильтрации перепад давления. Дополнительно капсульный фильтр может быть укомплектован спускным краном для стравливания воздуха, манометром и ответными штуцерами.
В капсулу устанавливается фильтрующий элемент гофрированного типа с площадью фильтрации до 0,2 м2 в зависимости от плотности упаковки материала. Фильтрующий модуль представляет собой мини-патрон высотой 60 мм и диаметром 70 мм.
Технические характеристики капсульных фильтров
|
|
Габариты |
Макс. рабочая |
Макс. рабочее |
Диаметр усл. |
Номинальнаяпро- |
|
Марка держателя |
Материал |
|
|
изводительность |
|||
|
|
температура, °С |
давление, МПа |
прохода, мм |
|||
|
|
Высота |
Ширина |
по воде, м3/ч |
|||
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
ДФП-201L(G)-60 |
Нерж. сталь |
140 |
110 |
+180 |
0,6 |
15 |
0,05 |
Маркировка
ДФП- |
201L |
60 |
А0 или А7 |
|
|
|
|
|
|
|
Цифровое обозначение материала и кон- |
|
|
|
Тип изделия: |
струкции фильтродержателя: |
Высота фильтроэлемента, |
|
|
Держатель |
2 - материал: нерж. сталь; |
|
||
который можно установить |
Код адаптеров А0, А7 |
|||
Фильтроэлементов |
01 - одно посадочное место для элемента; |
|||
в держатель, мм |
|
|||
Патронных |
L - среда применения - жидкость, |
|
||
|
|
|||
|
G - газ |
|
|
|
|
|
|
|
Сертификация
•Регистрационное удостоверение Росздравнадзора (Минздрава)
•Декларация Соответствия ТР ТС «О безопасности машин и оборудования»
47
Держатели патронных фильтроэлементов для жидкостей

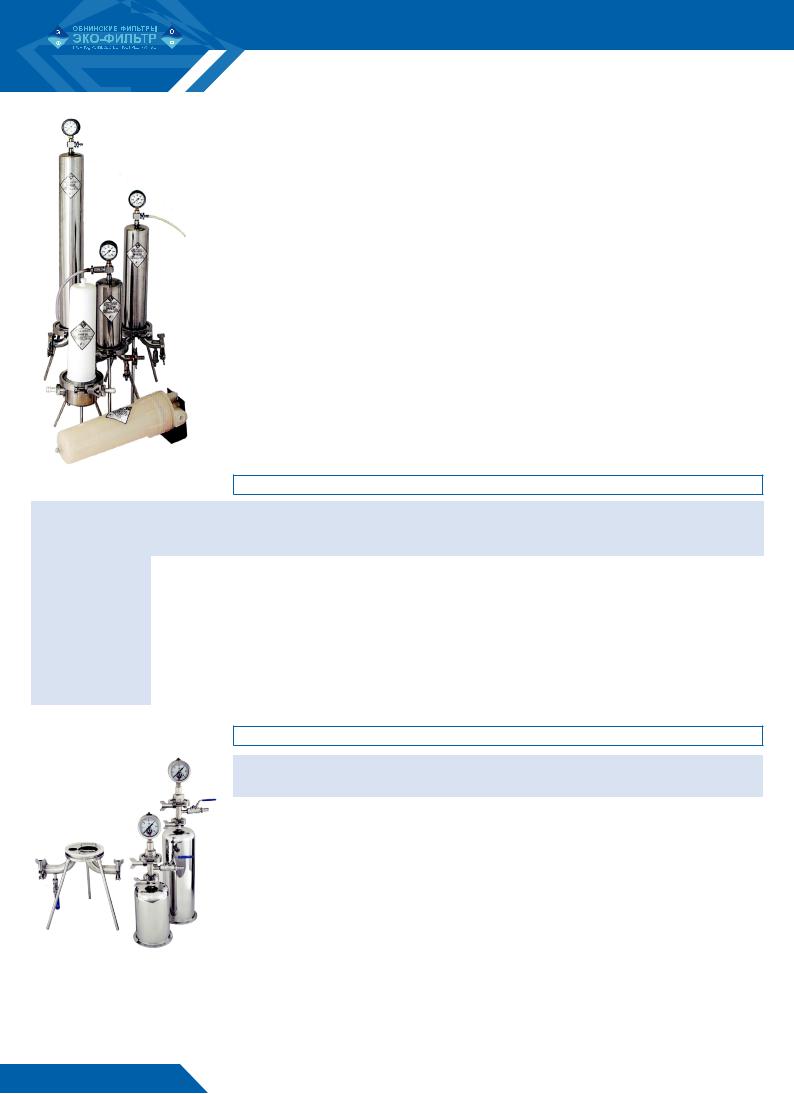

ОДНОПАТРОННЫЕ
ДЕРЖАТЕЛИ ФИЛЬТРУЮЩИХ ЭЛЕМЕНТОВ
Назначение
Однопатронные фильтродержатели марки ДФП предназначены для установки в них одного фильтрующего элемента высотой от 130 до 1000 мм и используются для фильтрации нейтральных и агрессивных жидких от механических и коллоидных частиц при производительности фильтрации до 2 м3/ч (по воде).
Материалы
Материалы, из которых производятся однопатронные фильтродержатели:
•полипропилен марки 21060-016 (ГОСТ 26996-86),
•фторопласт 4 (ГОСТ 10007-80),
•нержавеющая сталь марки 12Х18Н10Т (ГОСТ 5632-72), AISI 304 или сталь марки AISI 316L.
Конструкция
Однопатронные держатели представляют собой сборную конструкцию, состоящую из колпака цилиндрической формы и основания, соединяющихся зажимом. В основании имеется одно посадочное место для присоединения фильтрующего элемента.
В стандартное оснащение фильтродержателей входит кран для стравливания воздуха и манометр. На входном патрубке устанавливается сливной кран. Подсоединение фильтродержателя к линии на быстросъемных хомутах типа TRI-CLAMP или шлангом при помощи ответных штуцеров под требуемый диаметр.
Однопатронные держатели из нержавеющей стали могут быть изготовлены со съемным обогревателем. Подробная информация на стр. 53.
Технические характеристики однопатронных держателей
Марка держателя |
Материал |
Габариты |
Макс. рабочая |
Макс. рабочее |
Диаметр усл. |
|
|
|
|||||
|
|
температура, °С |
давление, МПа |
прохода, мм |
||
|
|
Высота |
Ширина |
|||
|
|
|
|
|
||
|
|
|
|
|
|
|
ДФП-001L-125 |
Фторопласт-4 |
446 |
176 |
+170 |
0,4 |
12 |
ДФП-001L-250 |
Фторопласт-4 |
580 |
176 |
+170 |
0,4 |
14 |
|
|
|
|
|
|
|
ДФП-301L-250 |
Полипропилен |
490 |
226 |
+70 |
0,4 |
14 |
|
|
|
|
|
|
|
ДФП-201L-125 |
Нерж. сталь |
563 |
235 |
+180 |
0,6 |
15 |
|
|
|
|
|
|
|
ДФП-201L-250 |
Нерж. сталь |
695 |
235 |
+180 |
0,6 |
25 |
|
|
|
|
|
|
|
ДФП-201L-500 |
Нерж. сталь |
943 |
235 |
+180 |
0,6 |
25 |
|
|
|
|
|
|
|
ДФП-201L-750 |
Нерж. сталь |
1195 |
235 |
+180 |
0,6 |
32 |
|
|
|
|
|
|
|
ДФП-201L-1000 |
Нерж. сталь |
1439 |
235 |
+180 |
0,6 |
32 |
|
|
|
|
|
|
|
Маркировка
ДФП- |
XYYL- |
500- |
А0- |
T2 |
|
|
|
|
|
|
|
|
Цифровое обозначение |
|
|
|
|
|
материала и конструкции филь- |
Высота |
|
|
|
|
тродержателя: |
|
Модификация, для |
||
|
фильтроэле- |
|
|||
|
X - материал: |
Код |
базовых моделей |
||
Тип изделия: |
ментов, |
||||
0-фторопласт-4, |
адаптера |
не указывается |
|||
Держатель |
которые |
||||
2 - нерж. сталь, |
для |
2 - сталь ISI316L |
|||
Фильтроэлементов |
можно |
||||
3 - полипропилен; |
концевой |
Т – с обогревателем |
|||
Патронных |
установить |
||||
YY - число посадочных мест для |
детали |
|
|||
|
в держатель, |
|
|||
|
элемента; |
|
|
||
|
мм |
|
|
||
|
L - среда применения |
|
|
||
|
|
|
|
||
|
- жидкость |
|
|
|
|
|
|
|
|
|
Сертификация
•Регистрационное удостоверение Росздравнадзора (Минздрава)
•Декларация Соответствия ТР ТС «О безопасности машин и оборудования»
48
Держатели патронных фильтроэлементов для жидкостей
МНОГОПАТРОННЫЕ
ДЕРЖАТЕЛИ ФИЛЬТРУЮЩИХ ЭЛЕМЕНТОВ
Назначение
Многопатронные фильтродержатели марки ДФП-2ХХL предназначены для установки в них патронных фильтрующих элементов от 250 до 1000 мм и используются при фильтрации от механических и коллоидных частиц больших объемов, нейтральных и агрессивных жидкостей.
Материалы
Многопатронные фильтродержатели производятся из нержавеющей стали марки 12Х18Н10Т (ГОСТ 5632-72) или AISI 304, а также из стали марки AISI 316L.
Конструкция
Держатели из нержавеющей стали марки ДФП-2ХХL состоят из основания и корпуса. В основании имеются от 3 до 36 посадочных мест для фильтрующих элементов.
В стандартное оснащение фильтродержателей входит кран для стравливания воздуха и манометр. На входном и выходном патрубках устанавливаются сливные краны. Подсоединение фильтродержателя к линии — муфтовое или фланцевое.
Технические характеристики многопатронных держателей
Марка держателя |
Материал |
|
|
|
Габариты |
|
|
Макс. рабочая темпе- |
|
Макс. рабочее |
Диаметр усл. |
||||||
|
|
|
|
|
|
|
|
|
|||||||||
|
|
|
|
|
|
|
|
ратура, °С |
|
давление, МПа |
прохода, мм |
||||||
|
|
|
|
Высота |
|
Ширина |
|
|
|||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
Держатели на 3 посадочных места |
|
|
|
|
|
||||||
ДФП-203L-500 |
Зх500 |
|
996 |
|
|
335 |
|
|
150 |
|
|
0,6 |
32 |
||||
ДФП-203L-750 |
Зх750 |
|
1246 |
|
|
335 |
|
|
150 |
|
|
0,6 |
32 |
||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ДФП-203L-1000 |
Зх1000 |
|
1491 |
|
|
335 |
|
|
150 |
|
|
0,6 |
32 |
||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
Держатели на 5 посадочных мест |
|
|
|
|
|
||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||
ДФП-205L-500 |
5х500 |
|
1065 |
|
|
424 |
|
|
150 |
|
|
0,6 |
50 |
||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ДФП-205L-750 |
5х750 |
|
1318 |
|
|
424 |
|
|
150 |
|
|
0,6 |
50 |
||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ДФП-205L-1000 |
5х1000 |
|
1563 |
|
|
424 |
|
|
150 |
|
|
0,6 |
50 |
||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
Держатели на 8 посадочных мест |
|
|
|
|
|
||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||
ДФП-208L-750 |
8х750 |
|
1370 |
|
|
424 |
|
|
150 |
|
|
0,6 |
50 |
||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ДФП-208L-1000 |
8х1000 |
|
1620 |
|
|
424 |
|
|
150 |
|
|
0,6 |
50 |
||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
Держатели на 12 посадочных мест |
|
|
|
|
|
||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||
ДФП-212L-750 |
12х750 |
|
1378 |
|
|
424 |
|
|
150 |
|
|
0,6 |
50 |
||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ДФП-212L-1000 |
12х1000 |
|
1628 |
|
|
424 |
|
|
150 |
|
|
0,6 |
50 |
||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
Держатели на 18 посадочных мест |
|
|
|
|
|
||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||
ДФП-218L-750 |
18х750 |
|
1440 |
|
|
530 |
|
|
150 |
|
|
0,6 |
80 |
||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ДФП-218L-1000 |
18х1000 |
|
1690 |
|
|
530 |
|
|
150 |
|
|
0,6 |
80 |
||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Маркировка |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
ДФП- |
|
XYYL- |
|
|
|
500- |
|
|
А0- |
|
01 |
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
|
Цифровое обозначение матери- |
|
|
Высота |
|
|
|
|
|
|
|
|
|
||||
|
ала и конструкции фильтродер- |
|
|
|
|
|
|
|
|
|
|
|
|||||
|
|
фильтроэле- |
|
|
|
|
|
|
|
|
|
||||||
Тип изделия: |
|
жателя: |
|
|
|
|
|
Модификация, |
|
|
|
||||||
|
|
|
|
ментов, |
|
|
|
|
|
|
|||||||
|
X - материал: |
|
|
|
Код адаптера |
|
для базовых |
|
|
|
|||||||
Держатель |
|
|
|
|
которые |
|
|
|
|
||||||||
|
2 - нерж. сталь; |
|
|
|
для концевой |
|
моделей |
|
|
|
|||||||
Фильтроэлементов |
|
|
|
|
можно |
|
|
|
|
||||||||
|
YY - число посадочных мест |
|
|
|
детали |
|
не указыва- |
|
|
|
|||||||
Патронных |
|
|
|
установить |
|
|
|
|
|
||||||||
|
для элемента; |
|
|
|
|
|
|
|
ется |
|
|
|
|||||
|
|
|
|
в держатель, |
|
|
|
|
|
|
|
||||||
|
|
L - среда применения - |
|
|
|
|
|
|
|
|
|
|
|
||||
|
|
|
|
|
|
мм |
|
|
|
|
|
|
|
|
|
||
|
|
жидкость, |
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Сертификация |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
• Регистрационное удостоверение Росздравнадзора (Минздрава) |
|
|
|
|
|
|
|
|
|
||||||||
• Декларация Соответствия ТР ТС «О безопасности машин и оборудования» |
|
|
|
|
|
||||||||||||
Пример заказа |
ДФП-205L-750-А7 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
Фильтродержатель для жидкости из нержавеющей стали марки 12Х18Н10Т, на 5 посадочных мест под |
|
|
|
||||||||||||||
патронные фильтроэлементы высотой до 750 мм с кодом адаптера A7 в базовом исполнении. |
|
|
|
|
49 |
||||||||||||

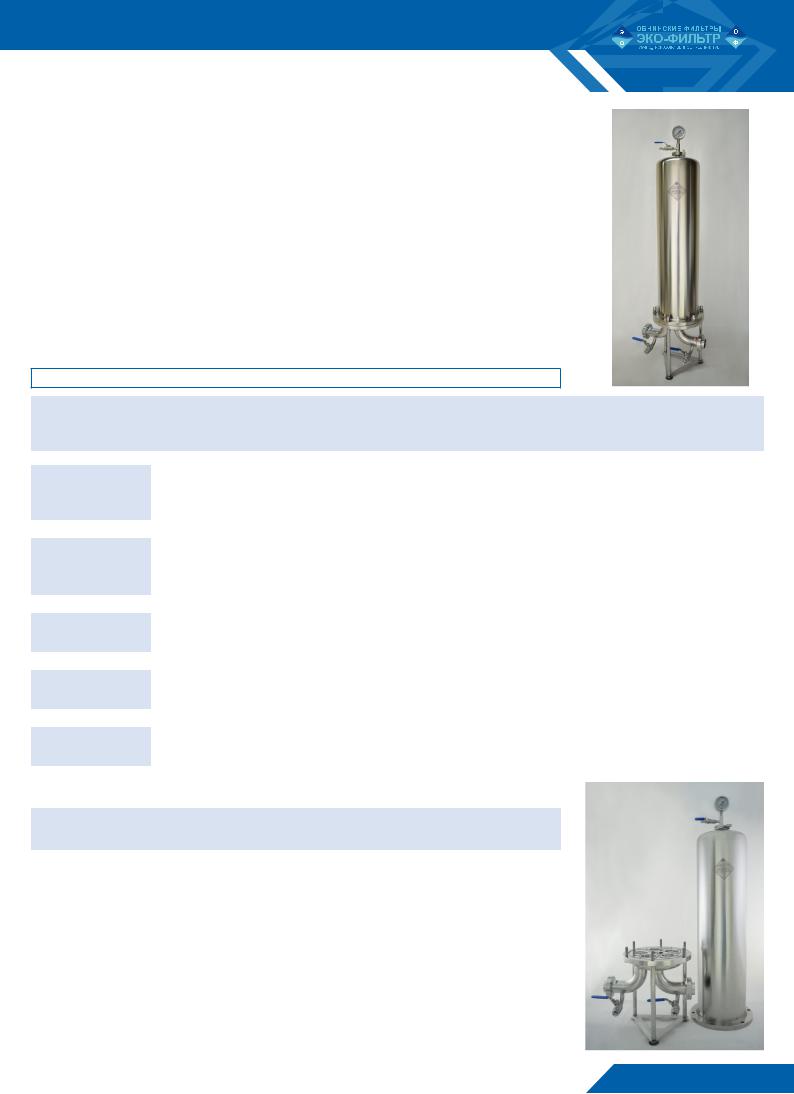

Держатели патронных фильтроэлементов для газов и пара
ФИЛЬТРОДЕРЖАТЕЛИ ДЛЯ ГАЗОВ И ПАРА
Назначение
Фильтродержатели марки ДФП - предназначены для установки в них фильтрующих элементов высотой от 125 до 1000 мм.
Материалы
Материалы, из которых производятся фильтродержатели:
•нержавеющая сталь (НС) марки 12Х18Н10Т (ГОСТ 5632-72) или AISI 304
•нержавеющая сталь марки AISI 316L
Конструкция
Держатели фильтроэлементов для газов и пара марки ДФП-2ХХG (P) состоят из основания, в котором имеется от 1 до 5 посадочных мест для фильтрующих элементов, и цилиндрического колпака. Нижняя часть держателя имеет эллиптическое днище, которое выполняет роль сборника конденсата. К днищу приварен патрубок для сброса конденсата.
Однопатронные фильтродержатели производятся в двух конструктивах. Тип 1 – устанавливается в линию колпаком вверх, имеют отдельный специальный конденсатосборник (Фото 1). Тип 2 - устанавливается в линию колпаком вниз (Фото 2). В этом случае конденсатосборником служит колпак фильтродержателя.
Фильтродержатели для пара изготавливаются с термозащитой.
В стандартную комплектацию фильтродержателей входит манометр и кран для слива конденсата. По дополнительному требованию вместо крана может быть установлен автоматический конденсатоотводчик. Подсоединение корпусного оборудования к линии на быстросъемных хомутах, типа Tri-Clamp, или фланцевое. Фильтродержатели изготавливаются под фильтрующие элементы с кодом посадочного места А0 или А7.
Обработка поверхностей: внутри – механическая полировка с Ra< 0.8, снаружи – механическая зеркальная полировка с Ra<0.4.
Технические характеристики фильтродержателей
Марка |
Соединение осно- |
Соединение вход/ |
Кол-во / Высота |
Т max, °C |
P max, МПа |
Ду, мм |
|
держателя |
вание/ колпак |
линия, выход/линия |
элемента |
||||
|
|
|
|||||
|
|
|
|
|
|
|
|
ДФП-201G(Р)-125-А7(А0)-1(2) |
Хомут БС |
Фланец или |
1/125 |
180 |
0,7 |
|
|
Tri-Clamp |
|
||||||
|
|
|
|
|
|
||
ДФП-201G(Р)-250-А7(А0)-1(2) |
Хомут БС |
Фланец или |
1/250 |
180 |
0,7 |
|
|
Tri-Clamp |
|
||||||
|
|
|
|
|
15, 25, 32 |
||
ДФП-201G(Р)-500-А7(А0)-1(2) |
Хомут БС |
Фланец или |
1/500 |
180 |
0,7 |
||
|
|||||||
Tri-Clamp |
|
||||||
|
|
|
|
|
|
||
ДФП-201G(Р)-750-А7(А0)-1(2) |
Хомут БС |
Фланец или |
1/750 |
180 |
0,7 |
|
|
Tri-Clamp |
|
||||||
|
|
|
|
|
|
||
ДФП-201G(Р)-250-А7(А0)-16 |
Муфта |
Фланец |
1/250 |
180 |
1,6 |
|
|
|
|
|
|
|
|
|
|
ДФП-201G(Р)-500-А7(А0)-16 |
Муфта |
Фланец |
1/500 |
180 |
1,6 |
32, 50 |
|
|
|
|
|
|
|
|
|
ДФП-201G(Р)-750-А7(А0)-16 |
Муфта |
Фланец |
1/750 |
180 |
1,6 |
|
|
|
|
|
|
|
|
|
|
ДФП-203G(Р)-250-А7(А0) |
Фланец |
Фланец или |
3/250 |
180 |
0,7 |
|
|
Tri-Clamp |
|
||||||
|
|
|
|
|
50, 65, 80 |
||
ДФП-205G(Р)-250-А7(А0) |
Фланец |
Фланец или |
5/250 |
180 |
0,7 |
||
|
|||||||
Tri-Clamp |
|
||||||
|
|
|
|
|
|
Изготавливаются специальные модификации фильтродержателей по требованиям Заказчика.
Маркировка
|
ДФП- |
|
XYYG (P)- |
500- |
А7- |
1 |
|
|
|
|
|
|
|
|
|
|
Цифровое обозначение |
Высота |
|
|
|
|
|
материала и конструкции |
|
|
|
|
|
|
фильтроэле- |
|
|
|
|
|
|
фильтродержателя: |
|
|
|
|
Тип изделия |
|
ментов, |
|
|
|
|
|
X - материал: |
Код адаптера |
|
||
|
Держатель |
|
которые |
|
||
|
|
2 - нерж. сталь; |
для концевой |
Модификация |
||
|
Фильтроэлементов |
|
можно |
|||
|
|
YY - число посадочных |
детали |
|
||
|
Патронных |
|
установить |
|
||
|
|
мест для элемента; |
|
|
||
|
|
|
в держатель, |
|
|
|
|
|
|
G - среда применения - газ, |
|
|
|
|
|
|
мм |
|
|
|
|
|
|
Р-пар |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Сертификация |
|
|
|
|
|
|
• Регистрационное удостоверение Росздравнадзора (Минздрава) |
|
|
|||
|
• Декларация Соответствия ТР ТС «О безопасности машин и оборудования» |
|
||||
|
Пример обозначения ДФП-201G-250-А7-16 |
|
|
|||
50 |
Фильтродержатель для газа, на 1 посадочное место под патронный фильтроэлемент высотой 250 мм с |
|||||
|
кодом адаптера A7, рассчитанный на максимальное давление 1,6 МПа. |
|
|
|||
