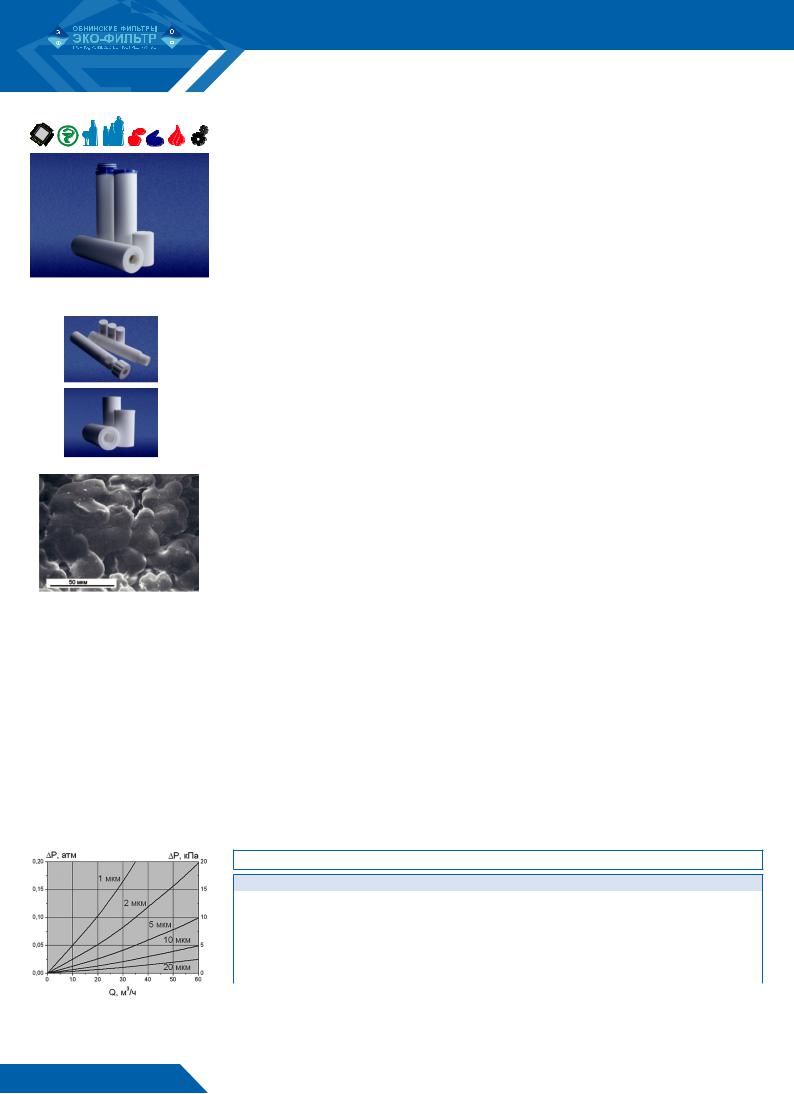

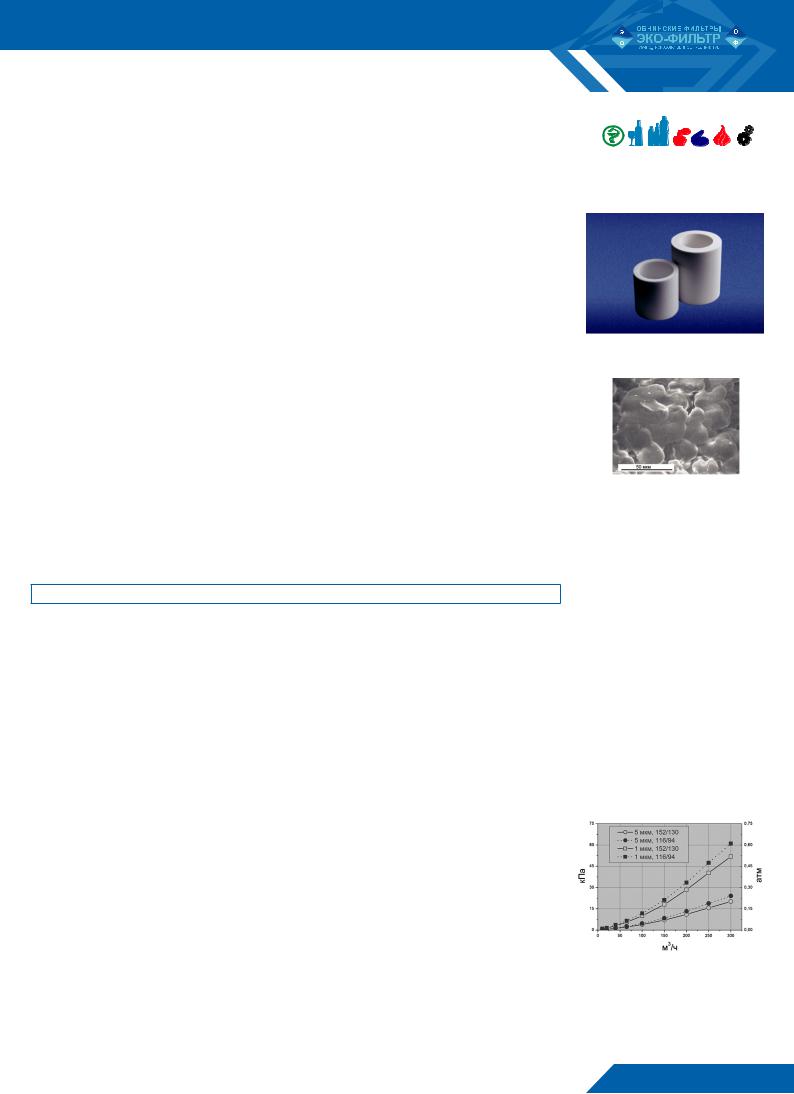

Патронные фильтрующие элементы для фильтрации газов и пара
ГЛУБИННЫЕ ФИЛЬТРУЮЩИЕ ЭЛЕМЕНТЫ
ЭКОПЛАСТ-PE
Марки ЭФП-101-G на основе сверхвысокомолекулярного полиэтилена
Фильтрующие элементы ЭКОПЛАСТ-РЕ предназначены для удаления из газовых сред частиц размером более 1 мкм и аэрозолей при температурах от -60 до +100°С.
|
|
Конструкция и материалы |
|
|
Фильтровальный материал представляет собой двухили трехслойный полый пористый цилиндр высотой |
||
|
250 мм, в котором общая пористость и средний размер пор уменьшаются от наружных слоев к внутренним. |
||
|
Слои сформированы из порошков разной дисперсности сверхвысокомолекулярного полиэтилена (СВМПЭ, |
||
|
ТУ 2211-001-98386801). Термоскрепление порошков происходит при спекании изделия в пресс-форме. |
||
Мини патроны |
Элементы любой высоты могут быть изготовлены как в тупиковом, так и проходном исполнении. Элементы |
||
|
высотой 500, 750 или 1000 мм получают сваркой 2, 3 или 4 элементов высотой 250 мм через переходные |
||
|
детали. Концевые и переходные детали элементов выполнены монолитными из полипропилена и герме- |
||
|
тично приварены к торцам фильтровального материала. |
||
|
Эффективность удержания частиц — не менее 99% при заявленном рейтинге фильтрации и рекомендуемой |
||
|
скорости потока газа. |
||
|
По согласованию с Заказчиком могут быть изготовлены фильтрующие элементы с другим сочетанием слоев |
||
|
или однослойные. |
||
|
|
Общая информация |
|
|
Фильтрующие элементы из гидрофобного пористого сверхвысокомолекулярного полиэтилена использу- |
||
|
ются для фильтрации газов, содержащих аэрозольные частицы жидкости и механические включения. |
||
|
Высокая термохимическая стойкость дает возможность использования элементов ЭКОПЛАСТ-РЕ для |
||
|
фильтрации агрессивных газов при температуре от -60 до +100ºС, а также большой ресурс работы за счет |
||
|
возможности проведения химических регенераций. |
||
|
Высокая механическая прочность, позволяющая выдерживать высокие перепады давления в прямом и |
||
|
обратном направлении, значительно увеличивает срок службы элементов за счет отмывки горячей водой |
||
|
или отдувки очищенным газом в направлении, противоположном направлению фильтрации, что особенно |
||
|
актуально для удаления нерастворимых загрязнений. |
||
|
|
|
|
|
|
Технические характеристики элементов высотой 250 мм |
|
|
|
|
|
Рейтинг фильтрации, мкм |
|
|
1,0 2,0 5,0 10 20 |
|
|
|
|
Рекомендуемая скорость потока газа, м³ |
|
|
Ограничена максимальным перепадом давлений |
|
|
|
|
Площадь фильтрации, м2 |
|
|
0,05 |
Диапазон рабочих температур, ОС |
|
|
от -60 до +100 |
Максимальный перепад давления в прямом |
|
2.0 МПа при +20ОС |
|
и обратном направлении |
|
|
0.3 МПа при +100ОС |
Диапазон рН |
|
|
1÷14 |
|
|
|
|
Стерилизация |
|
|
Химическая стерилизация, а также автоклавирование при Т= +121ОС |
|
|
в течение 30 минут. Количество циклов - не менее 20. |
|
|
|
|
|
Аэродинамические характеристики фильтрующих элементов высотой 250 мм марки ЭФП-101-G с разными рейтингами фильтрации (t=20°С)
Сертификация
•Регистрационное удостоверение Росздравнадзора (Минздрава)
•Декларация Соответствия ТР ТС «О безопасности машин и оборудования»
Пример заказа (фильтрующего элемента ЭКОПЛАСТ-РЕ с рейтингом 1 мкм высотой 250 мм).
МАРКИРОВКА
ЭФП |
101 |
G/1 |
250 |
R |
S |
|
|
Числитель: |
|
|
|
Элемент |
Код материала: |
G (gas-газ) |
Высота рабочей |
Код адаптеров: |
Уплотнитель- |
патронный |
глубинный |
Знаменатель: |
части элемента, |
R; RR; A0; A7; |
ный материал |
фильтрующий |
из СВМПЭ |
Рейтинг |
мм |
F0; F1 |
S; E |
|
|
фильтрации, мкм |
|
|
|
|
|
|
|
|
|
36
Патронные фильтрующие элементы для фильтрации газов и пара
ГЛУБИННЫЕ ФИЛЬТРУЮЩИЕ ЭЛЕМЕНТЫ
ЭКОПЛАСТ-ФЭП-PE
Марки ЭФП-111-G на основе сверхвысокомолекулярного полиэтилена
Фильтрующие элементы ЭКОПЛАСТ-ФЭП-РЕ предназначены для удаления из газовых сред частиц размером более 5 мкм при температурах от -60 до +100°С.
Конструкция и материалы
Элемент выполнен целиком из порошка сверхвысокомолекулярного полиэтилена (СВМПЭ, ТУ 2211-001- 98386801) без каких-либо добавок и наполнителей.
Элемент представляет собой однослойный полый пористый цилиндр со следующими геометрическими размерами:
•внешний диаметр - 152 мм, внутренний диаметр - 130 мм, высота - 205 мм;
•внешний диаметр - 116 мм, внутренний диаметр - 94 мм, высота - 205 мм.
Рейтинг фильтрации элемента зависит от степени дисперсности порошка. Термоскрепление порошка происходит при спекании изделия в пресс-форме.
По согласованию с Заказчиком могут быть изготовлены фильтрующие элементы с другими размерами.
Общая информация
Фильтрующие элементы из гидрофобного пористого сверхвысокомолекулярного полиэтилена используются для фильтрации газов, содержащих аэрозольные частицы жидкости, а также обеспечивают эффективное удаление механических включений.
Высокая термохимическая стойкость дает возможность использования элементов ЭКОПЛАСТ-РЕ для фильтрации агрессивных газов при температуре от -60 до +100ºС, а также большой ресурс работы за счет возможности проведения химических регенераций.
Высокая механическая прочность, позволяющая выдерживать высокие перепады давления в прямом и обратном направлении, значительно увеличивает срок службы элементов за счет отмывки горячей водой или отдувки очищенным газом в направлении, противоположном направлению фильтрации, что особенно актуально для удаления нерастворимых загрязнений.
Технические характеристики элементов высотой 205 мм
Рейтинг фильтрации, мкм |
|
|
|
5,0 10 20 |
|
|
||
|
|
|
|
|
|
|
|
|
Рекомендуемая скорость потока газа |
|
|
|
Ограничена максимальным перепадом давлений |
||||
|
|
|
|
|
|
|
|
|
Диапазон рабочих температур, ОС |
|
|
|
от -60 до +100 |
|
|
||
Максимальный перепад давления в прямом |
|
|
0.6 МПа при +20°С |
|
|
|||
и обратном направлении |
|
|
|
0.3 МПа при +100°С |
|
|
||
Диапазон рН |
|
|
|
|
|
1÷14 |
|
|
|
|
|
|
|
|
|
|
|
Стерилизация |
|
|
|
|
|
Химическая стерилизация, а также автоклавирование при Т= +121ОС в течение 30 |
||
|
|
|
|
|
минут. Количество циклов — не менее 20 |
|||
|
|
|
|
|
|
|||
Сертификация |
|
|
|
|
|
Аэродинамические характеристики |
||
• Декларация Соответствия ТР ТС «О безопасности машин и оборудования» |
|
фильтрующих элементов высотой 205 мм |
||||||
|
марки ЭФП-111-G/...152/130 с разными |
|||||||
|
|
|
|
|
|
|
|
рейтингами фильтрации (t=20°С) |
|
|
|
|
|
|
|||
Пример заказа (фильтрующего элемента ЭКОПЛАСТ-ФЭП-PE с рейтингом 5 мкм с внешним |
||||||||
|
и внутренним диаметрами 152 и130 мм высотой 205 мм.). |
|
|
|||||
|
|
|
|
|
|
|
|
|
|
|
|
МАРКИРОВКА |
|
|
|
||
ЭФП |
111 |
|
G/5 |
|
205 |
152/130 |
|
|
|
|
|
Числитель: |
|
|
|
|
|
Элемент |
Код материала: |
|
G (gas-газ) |
|
Высота рабочей |
Внешний и внутренний |
|
|
патронный |
глубинный |
|
Знаменатель: |
|
|
|||
|
|
части элемента, мм |
диаметр элемента, мм |
|
||||
фильтрующий |
из СВМПЭ |
|
Рейтинг |
|
|
|||
|
|
|
|
|
||||
|
|
|
фильтрации, мкм |
|
|
|
|
|
37

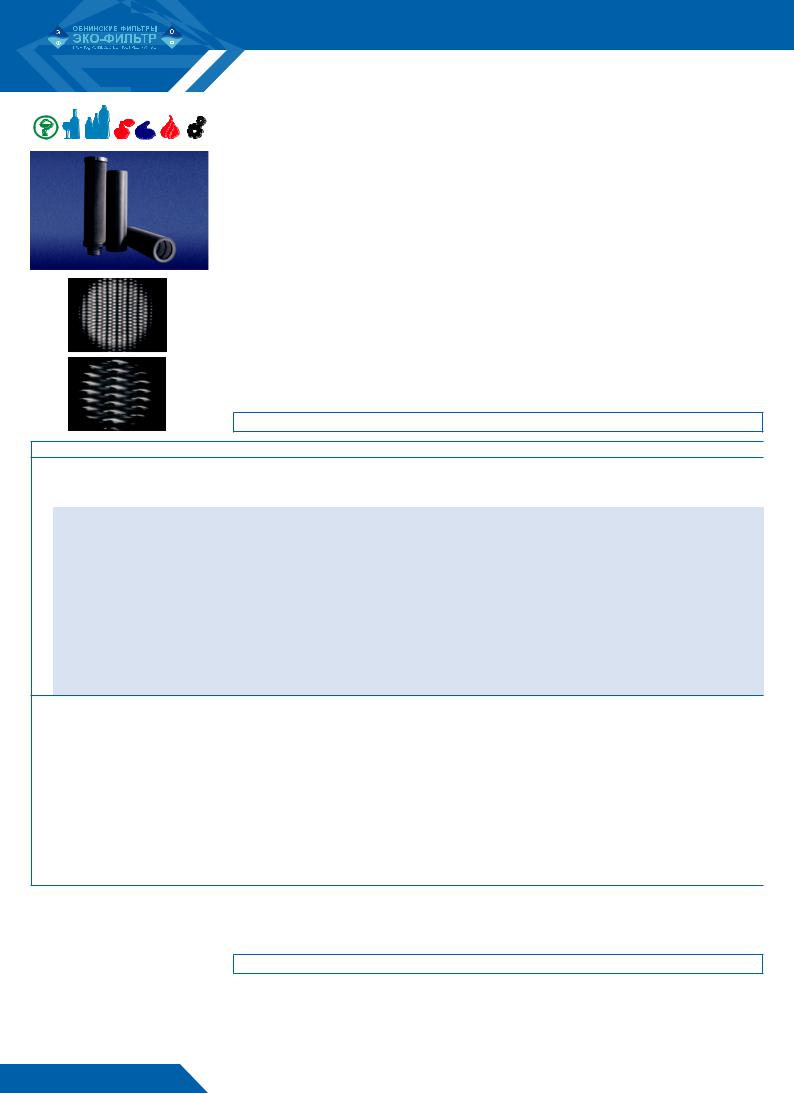

Патронные фильтрующие элементы для фильтрации газов и пара
СЕТЧАТЫЕ ФИЛЬТРУЮЩИЕ ЭЛЕМЕНТЫ
ЭКОСТИЛ-G
марки ЭФП-202-G, ЭФП-222-G на основе сетки из нержавеющей стали
Фильтрующие элементы ЭКОСТИЛ предназначены для удаления из газообразных сред частиц размером более 5 мкм при температурах до от -60 до +150°С.
Общая информация
Низкое гидравлическое сопротивление элементов ЭКОСТИЛ обеспечивает высокую производительность и лимитируется пропускной способностью фильтродержателя.
Высокая термохимическая стойкость элементов ЭКОСТИЛ дает возможность использовать элементы ЭКОСТИЛ-G для очистки пара, а также проводить многократную пропарку в линии и химическую регенерацию, что существенно увеличивает срок службы элементов.
Механическая прочность элементов позволяет проводить фильтрацию при высоких перепадах давления – до 20 атм в направлении фильтрации. Защита рабочего слоя опорными сетками позволяет работать в любом направлении и проводить отдувку обратным током пара или газа.
Конструктивные и технические характеристики фильтрующих элементов
ОСОБЕННОСТИ КОНСТРУКЦИИ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ТЕХНИЧЕСКАЯ МАРКА |
ЭФП-202-G |
ЭФП-222-G |
|
Состав фильтропакета |
Дренажная НС-сетка – Фильтровальная НС-сетка – Дренажная НС-сетка |
||
|
|
||
Характеристика фильтровального материала |
Фильтровальная сетка выполнена из различных сеток саржевого плетения с рейтингами филь- |
||
трации 10, 20, 40 мкм или полотняного плетения с рейтингами фильтрации 40, 70, 100, 200 мкм |
|||
|
|||
|
|
||
Геометрия фильтропакета |
Негофрированный фильтропакет – в виде рукава |
||
|
|
|
|
Способ сварки |
Расплавом полипропилена |
Лазерная сварка швов |
|
|
|
|
|
|
|
Внешним диаметром – 65 мм или 150 мм, высота |
|
Геометрия фильтропатрона |
Внешним диаметром – 65 мм, |
- не ограничена, по согласованию возможно |
|
высотой – до 1 м |
изготовление фильтроэлементов по чертежам |
||
|
|||
|
|
Заказчика |
|
|
|
0,05 (для элемента высотой 250 мм |
|
Площадь фильтрации, м2 |
0,05 (для элемента высотой 250 мм) |
и внешним диаметром 65 мм) |
|
0,12 (для элемента высотой 250 мм |
|||
|
|
и внешним диаметром 150 мм) |
|
|
Один внутренний литьевой каркас |
Один внутренний каркас |
|
Перфорированные каркасы |
из полипропилена, усиленный витым |
из перфорированного НС листа |
|
|
каркасом из НС |
с внутренними ребрами жесткости |
|
Концевые детали |
Обе литьевые из полипропилена |
Обе из НС |
|
Рабочий диапазон температур, °С |
от -40 до +100 |
от -70 до +300°С (в воздушной атмосфере |
|
от -70 до +800°С (в атмосфере инертного газа) |
|||
|
|
||
Максимальный прямой перепад давления, МПа |
0,6 при +40°С |
2,0 при +40°С |
|
0,2 при +100°С |
0,6 при +150°С |
||
|
|||
|
|
|
|
Максимальный обратный перепад давления, МПа |
0,2 |
0,2 |
|
|
|
|
|
|
Промывка прямым и обратным током горячей |
То же, что и для элемента марки ЭФП-202. Про- |
|
Регенерация |
чистой водой, паром, моющими растворами |
жиг в печи при температуре |
|
или фильтратом. Элементы выдерживают |
|||
|
до +300-500°С. |
||
|
CIP-мойку при температуре до +100°С |
||
|
|
||
|
|
|
|
Стерилизация |
Острым паром в линии при Т=+135°С |
||
в течение 30 минут без ограничения циклов стерилизаций |
|||
|
|||
Рекомендуемая скорость потока газа (при 20°С), м³/ч |
до 100 (для воздуха) |
||
|
|
|
|
Сертификация
•Регистрационное удостоверение Росздравнадзора (Минздрава)
•Декларация Соответствия ТР ТС «О безопасности машин и оборудования»
Пример заказа (фильтрующего элемента ЭКОСТИЛ-G с рейтингом 5 мкм высотой 250 мм).
|
|
|
МАРКИРОВКА |
|
|
|
|
ЭФП |
202 |
G/5 |
250 |
А0 |
S |
|
|
|
Числитель: |
|
|
|
|
Элемент |
Код материала: |
G (gas-газ) |
Высота рабочей |
Код адаптеров: |
Уплотнитель- |
|
патронный |
сетки из нержа- |
Знаменатель: |
части элемента, |
А0; А7; F0; F1 |
ный материал |
|
фильтрующий |
веющей стали |
Рейтинг |
мм |
S; E |
|
|
|
|||||
38 |
|
|
фильтрации, мкм |
|
|
|
|
|
|
|
|
|
|

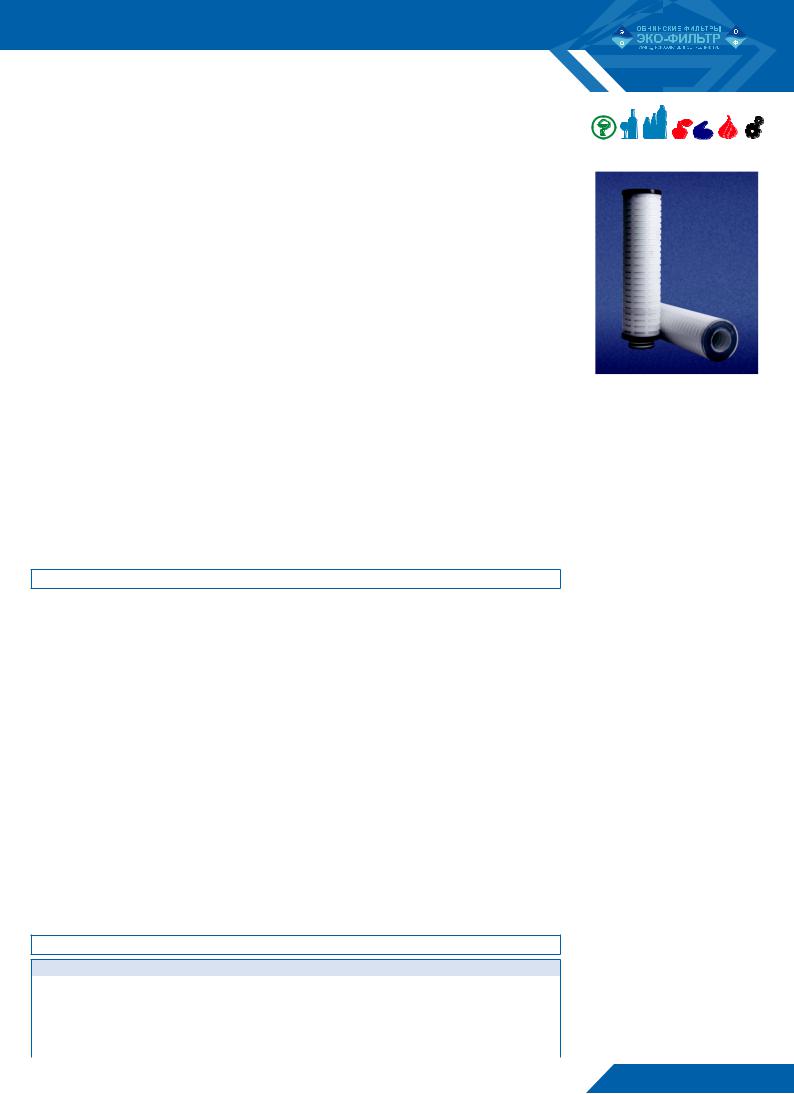

Патронные фильтрующие элементы для фильтрации газов и пара
СОРБЦИОННЫЕ ФИЛЬТРУЮЩИЕ ЭЛЕМЕНТЫ
ЭКОСОРБ
марки ЭФП-312-G/S на основе активированного угля
Фильтрующие элементы ЭКОСОРБ-G предназначены для сорбционной очистки и дезодорирования сжатых воздуха и газов, в том числе агрессивных, при температурах от -20 до +135ºС .
Конструкция и материалы
Элементы состоят из колонок высотой 250 мм, которые устроены по аналогии с классическими насыпными колонками и состоят из цилиндрической трубы, пористых разделительных перегородок и концевых деталей. Труба представляет собой полипропиленовый (ПП) перфорированный каркас футерованный изнутри прозрачной монолитной ПП-пленкой. Разделительные перегородки выполнены из нетканого полипропиленового материала. Концевые детали, имеющие дренажные каналы, изготовлены из ПП и окрашены в черный цвет. Все детали герметично скреплены друг с другом с помощью термической сварки.
Внутреннее цилиндрическое пространство заполнено гранулированным углем с размером частиц 0,6-1,7 мм (12*30 меш). Поток газа проходит через дренажные каналы входной концевой детали и через перегородку из нержавеющей сетки попадает в угольную загрузку. После взаимодействия с сорбентом жидкость проходит через выходную перегородку и поступает через дренажные каналы концевой детали в выходной трубопровод.
На основе колонок высотой 250 мм могут изготавливаться составные колонки высотой 500, 750 и 1000 мм сваркой 2, 3 или 4 колонок высотой 250 мм через переходные детали, выполненные из полипропилена и имеющие дренажные каналы. Сорбционная емкость составной колонки увеличивается кратно количеству колонок высотой 250 мм.
Общая информация
Элементы ЭКОСОРБ-G обладают высокой сорбционной емкостью по отношению к газообразным примесям, содержащихся в сжатом воздухе, диоксиде углерода и других газах, в том числе агрессивных.
Возможность использования активных углей различных марок и гранулометрического состава позволяет подобрать оптимальное решение для различных задач. Изменение скорости потока газа через элемент марки ЭКОСОРБ-G определяет эффективность сорбционных процессов.
Серебро, введенное в состав активированного угля, обладает бактерицидным действием и предотвращает развитие микрофлоры.
Технические характеристики элементов высотой 250 мм
Техническая марка |
ЭФП-312-G/S0 |
|
ЭФП-312-G/S1 |
|
ЭФП-312-G/S2 |
|
|
|
|
|
|
Коммерческая марка |
ЭКОСОРБ-S0 |
|
ЭКОСОРБ-S1 |
|
ЭКОСОРБ-S2 |
|
|
|
|
|
|
Техническая марка активного угля* |
607C |
|
607AGC |
|
607AGC |
|
(Ag 0,05% масс.) |
|
(Ag 0,4% масс.) |
||
|
|
|
|
||
Производитель активного угля* |
|
|
Фирма «Chemviron Carbon» |
|
|
|
|
|
|
|
|
Размер частиц активного угля* |
|
|
0,6-1,7 мм (12*30 меш) |
|
|
|
|
|
|
|
|
Масса угля в элементе, г |
|
210 |
|
|
|
|
|
|
|
|
|
Рейтинг фильтрации разделительных перегородок, |
|
10 |
|
|
|
мкм |
|
|
|
||
|
|
|
|
|
|
Макс. рабочая температура, ОС |
|
|
+80ОС |
|
|
Максимальный перепад давления |
|
|
0.6 МПа при +20ОС |
|
|
в прямом направлении фильтрации |
|
|
0.2 МПа при +80ОС |
|
|
Стерилизация |
|
при +134ОС в течение 30 минут 30 циклов |
|
||
Рекомендуемая скорость потока газа |
|
|
Подбирается Заказчиком |
|
|
|
|
|
|
|
|
Удельная производительность по воздуху |
|
0,5 |
|
|
|
(t=20ОС), м3/(ч кПа), не менее |
|
|
|
||
|
|
|
|
|
|
* - могут быть использованы активные угли других производителей и с другими техническими характеристиками.
Сертификация
•Регистрационное удостоверение Росздравнадзора (Минздрава)
•Декларация Соответствия ТР ТС «О безопасности машин и оборудования»
Пример заказа (фильтрующего элемента ЭКОСОРБ с содержанием серебра 0,05% масс. высотой 250 мм).
МАРКИРОВКА
ЭФП |
312 |
G/S1 |
250 |
A7 |
S |
|
|
Числитель: |
|
|
Уплотни- |
Элемент |
Код материала: |
G (gas-газ) |
|
Код адапте- |
|
Высота рабочей |
тельный |
||||
патронный |
насыпной слой |
Знаменатель: |
части элемента, мм |
ров: А0; А7; |
материал |
фильтрующий |
активного угля |
S1 – содержание |
|
F0; F1; R |
S; E |
|
|
серебра 0,05% масс. |
|
|
|
|
|
|
|
|
39
Мини патроны
Листы, рулоны, диски

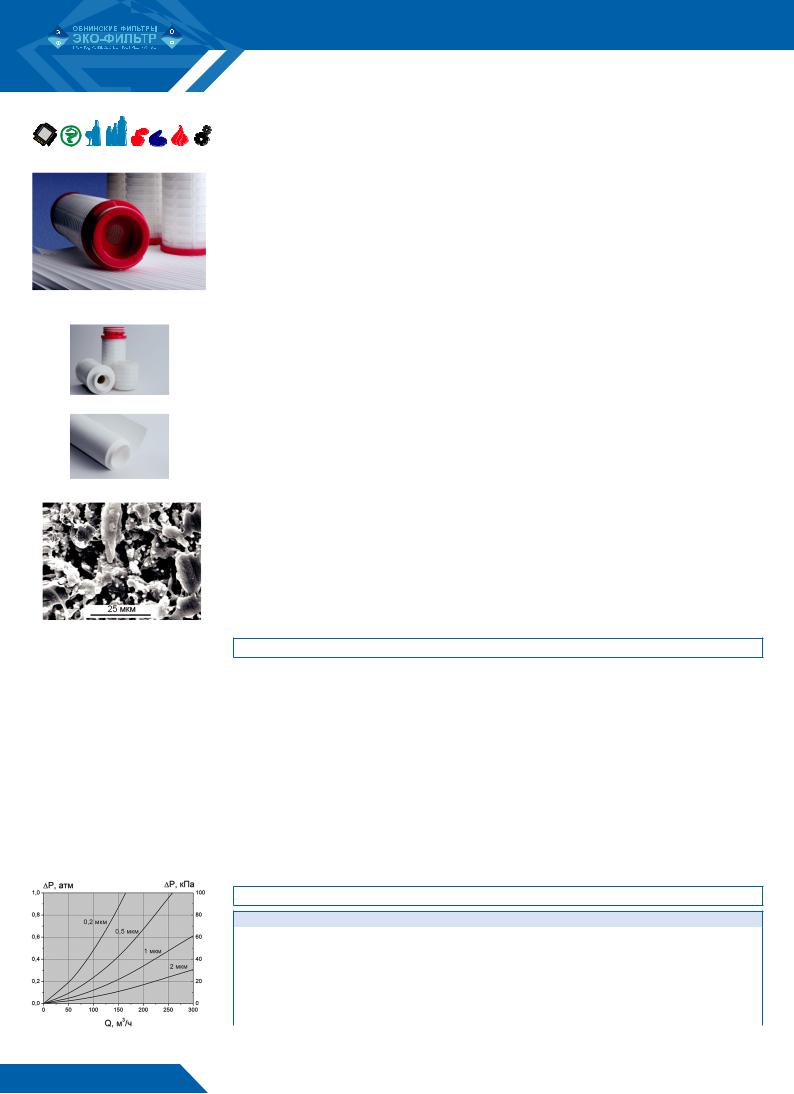

Патронные фильтрующие элементы для фильтрации газов и пара
ГОФРИРОВАННЫЕ ФИЛЬТРУЮЩИЕ ЭЛЕМЕНТЫ
ЭКОПЛЕН-F-G
марки ЭФП-400-G на основе пористой пленки из политетрафторэтилена марки фторопласт-4
Фильтрующие элементы ЭКОПЛЕН-F-G предназначены для удаления из газовых сред частиц размером более 0,2 мкм при температурах от -20 до +140°С.
Преимущественно используются для осушения и финишной фильтрации сжатого воздуха, азота, углекислого газа, высокоагрессивных сред при нормальной и повышенной температуре, технологического пара, используемого для обработки оборудования, а также в качестве дыхательных фильтров.
Конструкция и материалы
Фильтровальный материал представляет собой пористую пленку из политетрафторэтилена (марки Ф-4, ГОСТ 10007-80) без каких-либо добавок и наполнителей. Фильтровальный материал вместе с внешним и внутренним дренажными слоями из термоскрепленного полипропилена уложен в виде полого цилиндрического гофропакета между внешним и внутренним перфорированными каркасами из полипропилена.
Элементы высотой 500, 750 или 1000 мм получают сваркой 2, 3 или 4 элементов высотой 250 мм через переходные детали. Элементы любой высоты могут быть изготовлены как в тупиковом, так и проходном исполнении. Концевые и переходные детали, внешние и внутренние перфорированные каркасы элементов выполнены монолитными из полипропилена и герметично приварены к торцам гофропакета.
Эффективность удержания частиц - не менее 99,99% при заявленном рейтинге фильтрации и рекомендуемой скорости потока газа.
Общая информация
Фильтрующие элементы из уникального по гидрофобности пористого политетрафторэтилена незаменимы для фильтрации газов, содержащих аэрозольные частицы воды. Элементы обеспечивают эффективное удаление бактерий и различных механических и коллоидных включений.
Высокая термохимическая стойкость политетрафторэтилена марки фторопласт-4 позволяет использовать элементы ЭКОПЛЕН-F-G для фильтрации практически всех газообразных продуктов в диапазоне температур от -20 до +140°С. Элементы используются для фильтрации острого пара (с температурой до 140°С).
Эффективность удержания частиц на уровне 99,99% позволяет достигать очень высокого качества очистки газов.
Большая площадь фильтрующей поверхности элементов ЭКОПЛЕН-F-G и их способность подвергаться регенерации с помощью различных химических реагентов обеспечивают высокую грязеемкость и большой ресурс работы.
Технические характеристики элементов высотой 250 мм
Рейтинг фильтрации, мкм |
0,2 |
0,5 1,0 2,0 5,0 |
|
|
|
||
Рекомендуемая скорость потока газа, м³ |
до 100 |
||
|
|
|
|
Площадь фильтрации, м2 |
0,7 |
|
|
Диапазон рабочих температур, ОС |
от -20 до +140 |
||
Максимальный перепад давления в прямом направлении |
0.6 |
МПа при +20ОС |
|
0.2 |
МПа при +140ОС |
||
|
|||
Стерилизация паром в линии |
При +142ОС в течение 30 минут без ограничения числа стерилизаций |
||
Аэродинамические характеристики фильтрующих элементов высотой 250 мм марки ЭФП-400-G с разными рейтингами фильтрации (t=20ОС)
Сертификация
•Регистрационное удостоверение Росздравнадзора (Минздрава)
•Декларация Соответствия ТР ТС «О безопасности машин и оборудования»
Пример заказа (фильтрующего элемента ЭКОПЛЕН-F-G с рейтингом 0,2 мкм высотой 250 мм).
МАРКИРОВКА
ЭФП |
400 |
G/0,2 |
250 |
А0 |
S |
|
Код материала: |
Числитель: |
|
|
|
Элемент |
Гофрированная |
G (gases-газ) |
Высота рабочей |
Код адаптеров: |
Уплотнитель- |
патронный |
пористая пленка |
Знаменатель: |
части элемента, |
ный материал |
|
фильтрующий |
на основе полите- |
Рейтинг |
мм |
A0; A7; F0; F1 |
S; E |
|
|||||
|
трафторэтилена |
фильтрации, мкм |
|
|
|
|
|
|
|
|
|
40
