Держатели патронных фильтроэлементов для газов и пара
ДЕРЖАТЕЛИ ФИЛЬТРУЮЩИХ ЭЛЕМЕНТОВ ДЛЯ ГАЗОВ
Назначение

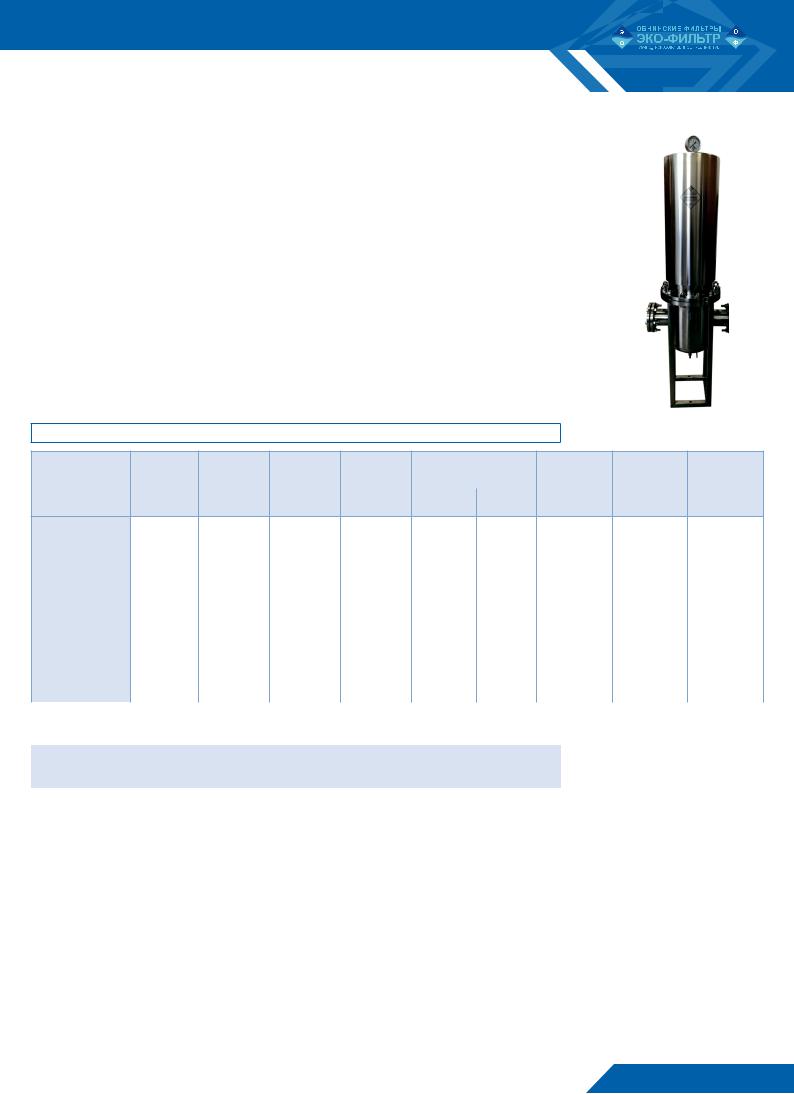

Фильтродержатели марки ДФПпредназначены для установки в них фильтрующих элементов марок ЭКОПЛАСТ-ФЭП и ЭКОСТИЛ и используются для фильтрации газообразных сред от механических частиц и аэрозолей.
Материалы
Материалы из которых производятся фильтродержатели:
• нержавеющая сталь марки 12Х18Н10Т (ГОСТ 5632-72).
Конструкция
Держатели фильтроэлементов для фильтрации больших объемов газов марки ДФП-201G- состоят из основания, в котором имеется посадочное место с торцевым уплотнением для установки фильтрующего элемента, и цилиндрического корпуса. Основание имеет эллиптическое днище, которое выполняет роль сборника конденсата. К днищу приварен патрубок для сброса конденсата.
В стандартное оснащение фильтродержателя входит манометр и кран для слива конденсата. По дополнительному требованию вместо крана может быть установлен автоматический конденсатоотводчик.
Подсоединение корпусного оборудования к линии – фланцевое.
Технические характеристики фильтродержателей
|
Соединение |
Тип |
Тип |
Кол-во/ |
Габариты |
Макс. |
Макс. |
|
|
Марка |
|
|
рабочее |
Диаметр усл. |
|||||
основание/ |
соединения |
фильтроэле- |
Высота эле- |
|
|
рабочая |
|||
держателя |
|
|
давление, |
прохода, мм |
|||||
колпак |
с линией |
мента |
мента |
Высота |
Ширина |
температура, 0C |
|||
|
|
|
|
|
|
МПа |
|
||
ДФП- |
фланец |
фланец |
ЭКОПЛАСТ- |
1/205 |
980 |
450 |
+180 |
1,6 |
80 |
||
201G-200-150/80 |
ФЭП |
||||||||||
|
|
|
|
|
|
|
|
||||
|
|
|
|
|
|
|
|
|
|
|
|
ДФП- |
фланец |
фланец |
ЭКОПЛАСТ- |
2/205 |
1180 |
450 |
+180 |
1,6 |
80 |
||
201G-400-150/80 |
ФЭП |
||||||||||
|
|
|
|
|
|
|
|
||||
|
|
|
|
|
|
|
|
|
|
|
|
ДФП- |
фланец |
фланец |
ЭКОПЛАСТ- |
3/205 |
1380 |
450 |
+180 |
1,6 |
80 |
||
201G-600-150/80 |
ФЭП |
||||||||||
|
|
|
|
|
|
|
|
||||
ДФП- |
фланец |
фланец |
ЭКОСТИЛ |
1/250 |
1030 |
450 |
+180 |
1,6 |
80 |
||
201G-250-150/80 |
|||||||||||
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
ДФП- |
фланец |
фланец |
ЭКОСТИЛ |
1/500 |
1280 |
450 |
+180 |
1,6 |
80 |
||
201G-500-150/80 |
|||||||||||
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
ДФП- |
фланец |
фланец |
ЭКОСТИЛ |
1/750 |
1530 |
450 |
+180 |
1,6 |
80 |
||
201G-750-150/80 |
|||||||||||
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Маркировка |
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
ДФП- |
|
XYYG |
|
750- |
|
150/ |
80 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
Цифровое обозначение |
|
|
|
|
Диаметр услов- |
|
|
|
||
Тип изделия: |
материала и конструкции |
|
|
|
|
|
|
|
|||
|
Высота фильтро- |
|
ного прохода |
|
|
|
|||||
держатель |
фильтродержателя: |
|
Внешний диа- |
|
|
|
|||||
|
элемента который |
подводящего |
|
|
|
||||||
фильтро- |
X – материал: 2-нерж.сталь; |
|
метр фильтро- |
|
|
|
|||||
|
можно установить |
и отводящего |
|
|
|
||||||
элементов |
YYчисло посадочных мест |
|
элемента , мм |
|
|
|
|||||
|
в держатель, мм |
патрубков филь- |
|
|
|
||||||
патронных |
для элемента; |
|
|
|
|
|
|||||
|
|
|
|
тродержателя |
|
|
|
||||
|
G – среда применения - газ |
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
Сертификация
• Декларация Соответствия ТР ТС «О безопасности машин и оборудования»
Пример заказа ДФП-201G-750 – 150/80
Фильтродержатель для газа из нержавеющей стали марки 12Х18Н10Т на 1 посадочное место под патронный фильтроэлемент с внешним диаметром 150 мм и высотой 750 мм марки ЭКОСТИЛ. До фильтродержателя – 80 мм.
51
Держатели патронных фильтроэлементов для газов и пара
ДЫХАТЕЛЬНЫЕ ФИЛЬТРЫ НА ЕМКОСТИ
Назначение
Дыхательные фильтры устанавливаются на емкости, сообщающиеся с атмосферой, для защиты внутреннего объема от попадания микробиальных загрязнений и механических частиц из воздуха. Держатели для дыхательных фильтров марки ДФП-2ХХD предназначены для установки в них патронных фильтрующих элементов высотой от 125 до 250 мм.
Материалы
Материалы, из которых производятся держатели для дыхательных фильтров:
•нержавеющая сталь марки 12Х18Н10Т (ГОСТ 5632-72) или AISI 304.
•нержавеющая сталь марки AISI 316L.
Конструкция

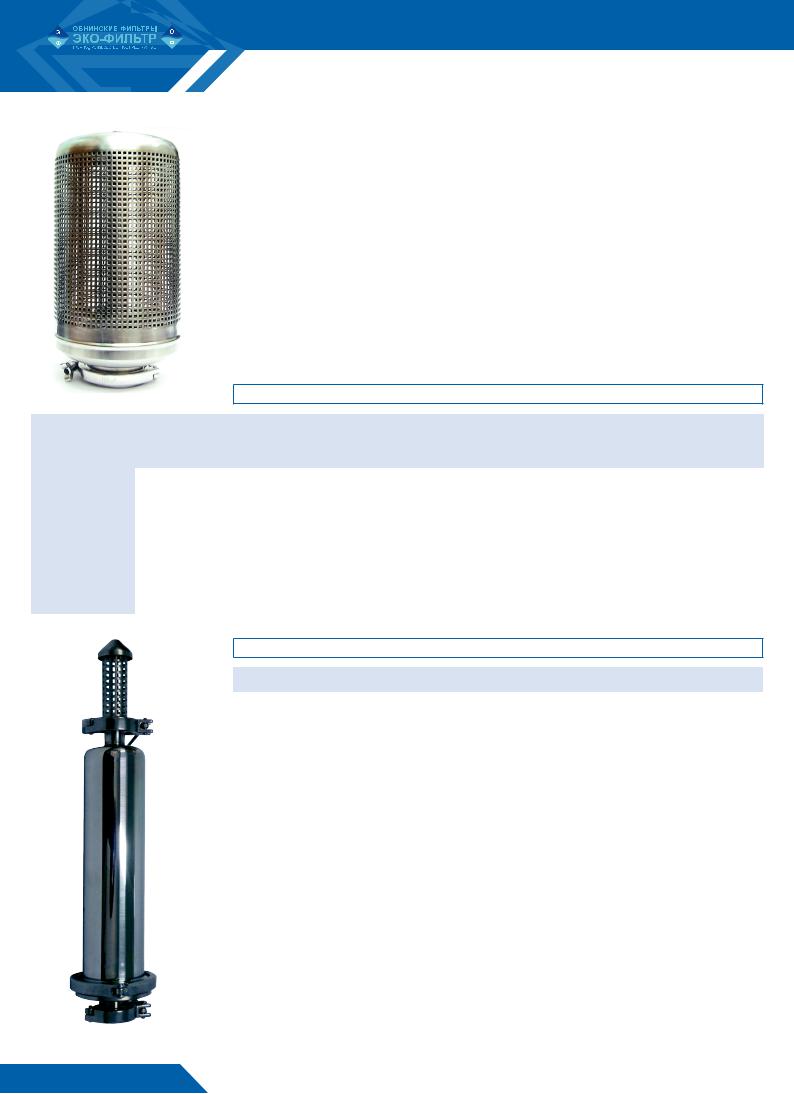

Держатели для дыхательных фильтров марки ДФП-2ХХD из нержавеющей стали состоят из основания и корпуса. В основании имеются от 1 до 18 посадочных мест для фильтрующих элементов. Подсоединение фильтродержателя к емкости – сварное, фланцевое или быстросъемным хомутом типа TRI-CLAMP.
Держатели фильтров дыхательных могут изготавливаться с колпаком как из перфорированного нержавеющего листа, так и из цельнометаллического.
Технические характеристики держателей
|
|
Габариты |
|
Количество |
|
Макс. скорость- |
|
|
|
Макс. рабочая |
Диаметр усл. |
скачивания |
|||
Марка держателя |
Материал |
|
|
элементов |
|||
|
|
температура, °C |
прохода, мм |
жидкости из |
|||
|
|
Высота |
Ширина |
высота, мм |
|||
|
|
|
|
емкости, м3/ч |
|||
ДФП-201D-60 |
Нерж. сталь |
140 |
110 |
180 |
1х60 |
15 |
2,4 |
ДФП-201D-125 |
Нерж. сталь |
260 |
120 |
180 |
1х125 |
25 |
5 |
ДФП-201D-250 |
Нерж. сталь |
380 |
120 |
180 |
1х250 |
25 |
10 |
|
|
|
|
|
|
|
|
ДФП-203D-250 |
Нерж. сталь |
390 |
200 |
180 |
3х250 |
40 |
30 |
|
|
|
|
|
|
|
|
ДФП-205D-250 |
Нерж. сталь |
400 |
210 |
180 |
5х250 |
50-100 |
50 |
|
|
|
|
|
|
|
|
ДФП-208D-250 |
Нерж. сталь |
450 |
310 |
180 |
8х250 |
100-150 |
80 |
|
|
|
|
|
|
|
|
ДФП-212D-250 |
Нерж. сталь |
500 |
330 |
180 |
12х250 |
100-150 |
120 |
|
|
|
|
|
|
|
|
ДФП-218D-250 |
Нерж. сталь |
550 |
350 |
180 |
18х250 |
100-150 |
180 |
|
|
|
|
|
|
|
|
Маркировка
ДФП- |
2XXD- |
250 |
|
|
|
|
|
|
Цифровое обозначение материала |
|
|
Тип изделия: |
и конструкции фильтродержателя: |
Высота фильтроэлемента, |
|
Держатель |
2 - материал: нерж. сталь; |
||
который можно установить |
|||
фильтроэлементов |
XX - число посадочных мест |
||
в держатель, мм |
|||
Патронный |
для фильтроэлементов; |
||
|
|||
|
D- дыхательный |
|
|
|
|
|
Сертификация
•Регистрационное удостоверение Росздравнадзора (Минздрава)
•Декларация Соответствия ТР ТС «О безопасности машин и оборудования»
Пример заказа ДФП-205D-250
Держатель фильтра дыхательного из нержавеющей стали марки 12Х18Н10Т, на 5 посадочных мест под патронные фильтроэлементы высотой до 250 мм в базовом исполнении.
52
Фильтрационные установки
ДЫХАТЕЛЬНЫЕ ФИЛЬТРЫ С ОБОГРЕВОМ
Назначение

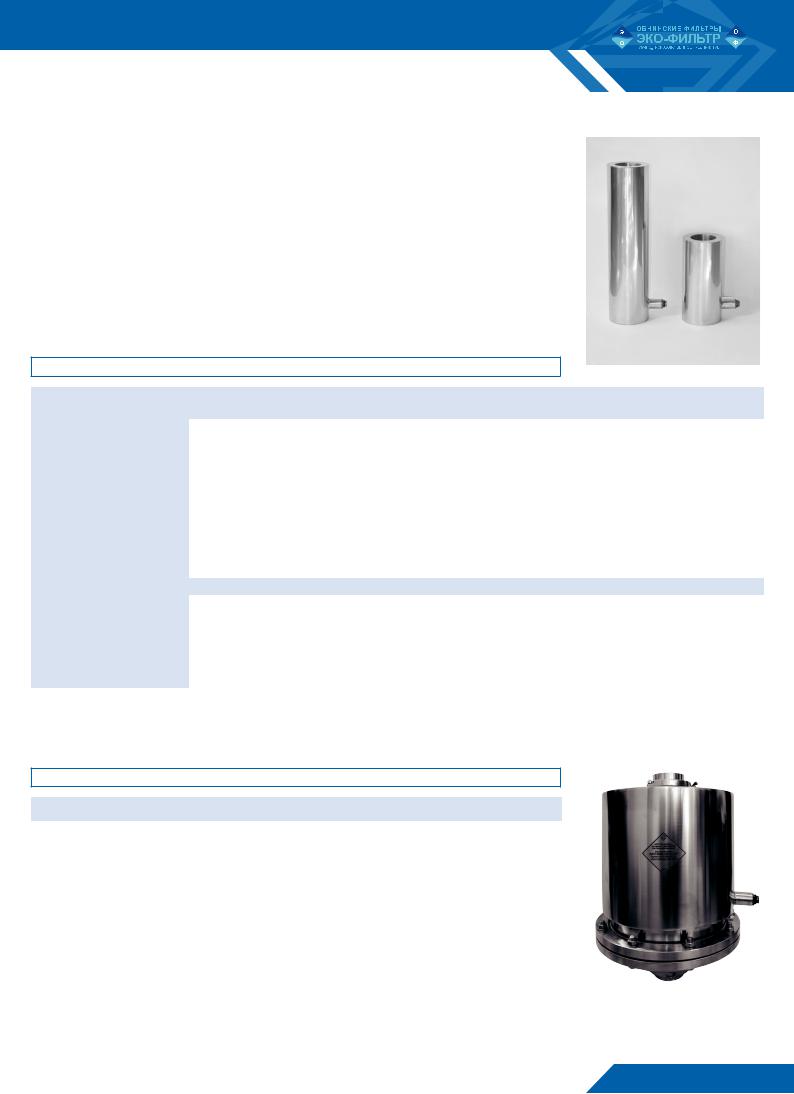

Держатель фильтроэлементов патронных является вспомогательным технологическим оборудованием и предназначен для установки в него патронных фильтрующих элементов высотой 250 мм. Оборудование используется в процессах фильтрации атмосферного воздуха.
Комплектность
•Держатель фильтров дыхательный ДФП-201D-250-А7-2Т в сборе.
•Обогреватель с регулятором температуры, кабелем и блоком управления.
Материалы
•Нагревательный элемент – силикон.
•Корпус - нержавеющая сталь марки AISI 316L.
•Полимерный термоизоляционный материал.
Особенности эксплуатации
Автоматическое поддержание заданной температуры внутренней поверхности цилиндра обогревателя.
Технические характеристики изделия
Наименование показателей |
ДФП-201D-125 |
ДФП-201D-250 |
ДФП-201D-500 |
ДФП-203D-250 |
ДФП-205D-250 |
ДФП-208D-250 |
||
А7 2Т |
|
А7 2Т |
|
А7 2Т |
А7 2Т |
А7 2Т |
А7 2Т |
|
|
|
|
||||||
|
|
|
|
|
|
|
|
|
Материал |
|
Нержавеющая сталь |
|
Нержавеющая сталь марок: |
||||
фильтродержателя |
03Х17Н14М2 ГОСТ 5632-72 (AISI316L). |
03Х17Н14М2 ГОСТ 5632-72 (AISI316L) или AISI 304 |
||||||
Внешний вид изделия |
|
Съёмный корпус обогревателя |
|
Несъёмный корпус обогревателя. Обогреватель выполнен |
||||
|
|
в едином блоке с колпаком дыхательного фильтра |
||||||
|
|
|
|
|
|
|||
Количество посадочных мест |
1х125 |
|
1х250 |
|
1х500 |
3х250 |
5х250 |
8х250 |
под фильтроэлементы, шт. |
|
|
||||||
|
|
|
|
|
|
|
|
|
Диаметр условного |
15 - 25 |
|
25 |
|
25 - 32 |
40 - 50 |
50 - 100 |
100 - 150 |
прохода, мм |
|
|
||||||
|
|
|
|
|
|
|
|
|
Габаритная ширина, мм |
120 |
|
120 |
|
120 |
220 |
270 |
380 |
Общая высота |
390 |
|
470 |
|
720 |
470 |
510 |
540 |
держателя, мм |
|
|
||||||
|
|
|
|
|
|
|
|
|
|
|
|
ХАРАКТЕРИСТИКИ ОБОГРЕВАТЕЛЯ |
|
|
|||
|
|
|||||||
Режим работы |
Автоматическое поддержание заданной температуры внутренней поверхности цилиндра обогревателя |
|||||||
Рабочая температура, °C |
|
|
|
|
|
100 |
|
|
Max. рабочая температура, °C |
|
|
|
|
|
140 |
|
|
Напряжение питания, В |
|
|
|
|
|
220 |
|
|
Мощность |
0,3 |
|
0,5 |
|
1,0 |
1,0 |
1,5 |
3,0 |
нагревателя цилиндра, КВт |
|
|
||||||
|
|
|
|
|
|
|
|
|
Обогреватели могут быть изготовлены по ТЗ заказчика под любые фильтродержатели как отечественного, так и импортного производства.
Маркировка
ДФП- |
2XXD- |
250 |
А7 |
2Т |
|
|
|
|
|
|
|
|
Цифровое обозначение |
|
|
|
|
Тип изделия: |
материала и конструкции |
Высота фильтроэ- |
|
2 - сталь |
|
фильтродержателя: |
Тип |
AISI316L |
|||
Держатель |
|||||
2 - материал: нерж. сталь; |
лемента, который |
|
|||
фильтроэлементов |
посадочного |
1 - сталь AISI304 |
|||
можно установить |
|||||
|
XX - число посадочных мест |
места |
Т – с обогрева- |
||
Патронный |
в держатель, мм |
||||
для фильтроэлементов; |
|
|
телем |
||
|
|
|
|||
|
D- дыхательный |
|
|
|
|
|
|
|
|
|
53
Фильтрационные установки
ФИЛЬТРАЦИОННЫЕ
УСТАНОВКИ СЕРИИ «КАСКАД»

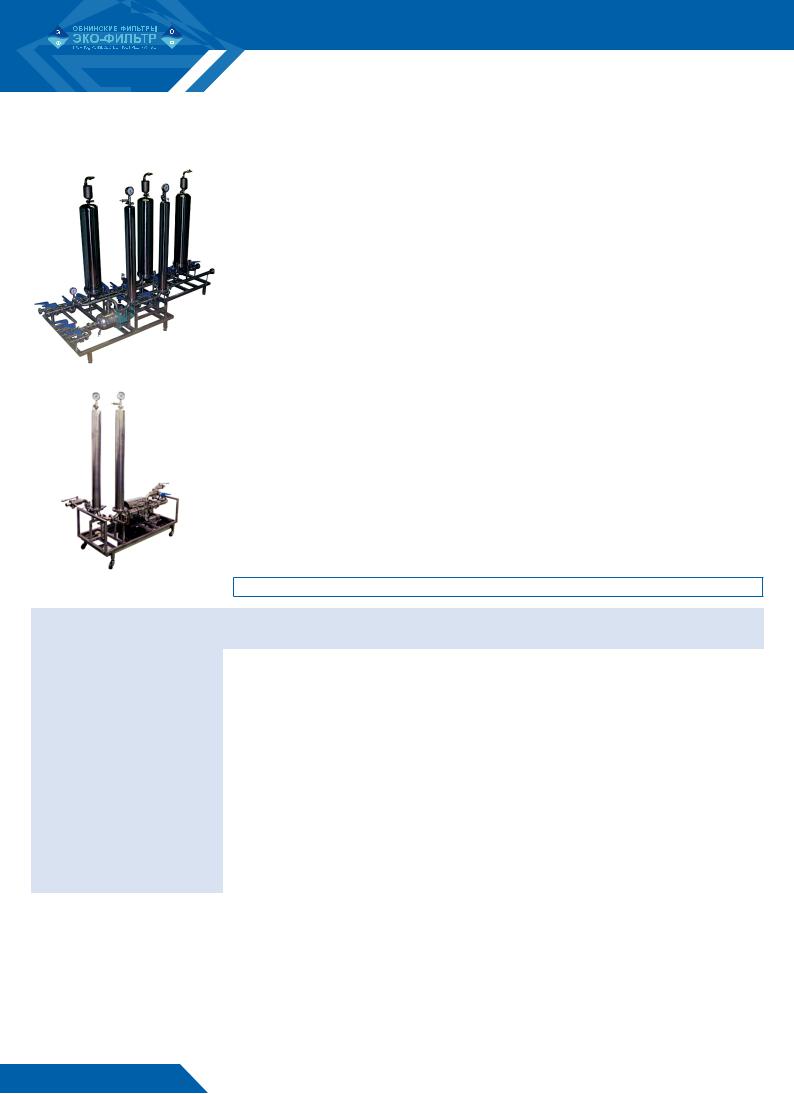

На базе серийно выпускаемых предприятием фильтродержателей изготавливаются фильтрационные установки различных модификаций, которые комплектуются электронасосами и запорно-регулирующей арматурой. Автоматические фильтрационные установки комплектуются электронными датчиками и блоком управления.
Использование установок позволяет согласовать работу отдельных технологических узлов, исключить влияние человеческого фактора на ответственных точках фильтрации, избежать гидроударов и экономить на расходных материалах.
Назначение
Фильтрационные установки предназначены для фильтрации пищевых и непищевых жидкостей, совместимых с материалом фильтроэлементов и нержавеющей сталью.
Конструкция и принцип работы

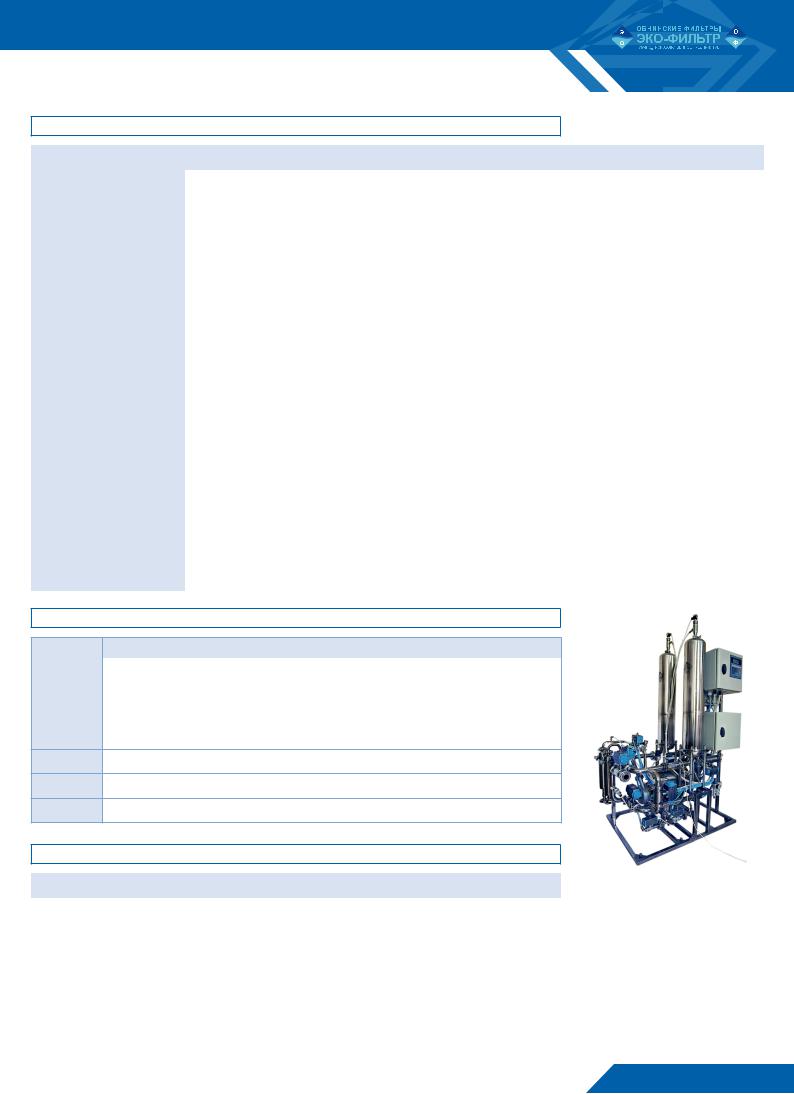

Фильтрационные установки, в базовом исполнении, представляют собой сборную конструкцию, изго тавливаются из нержавеющей стали и состоят из одного или нескольких фильтродержателей, электронасоса и запорно-регулирующей арматуры, смонтированных на единой раме. Фильтруемая среда поступает во входной патрубок установки и через запорный кран во всасывающий патрубок центробежного электронасоса который прокачивает ее через фильтродержатель(ли) с установленными в них патронными фильтроэлементами. Для регулировки производительности и давления имеется контур байпасной линии с регулировочным краном.
Автоматические фильтрационные установки имеют в своем составе электронный регулятор частоты (фазоинвертор) для управления насосом, пневмо-гидрокомпенсатор и электронные датчики. Установка может работать в режиме постоянного давления или постоянного расхода на выходе. Наличие пневмо-гидроком- пенсатора позволяет демпфировать гидроудары в моменты пуска и остановки насоса, что благоприятно сказывается на работе не только всей фильтрационной системы, но и оборудования, стоящего до и после нее. С помощью датчика уровня контролируется наличие жидкости в питающей магистрали (для защиты насоса от «сухого» хода). Возможны дополнительные опции комплектации автоматических установок.
При изготовлении предусмотрены базовые модификации установок. Возможна комплектация по желанию Заказчика.
Технические характеристики установок в базовом исполнении
|
Марка |
Количество |
Диаметр входного |
||
Марка установки |
фильтродержателей |
фильтрующих элементов в одном |
|||
и выходного штуцеров, мм. |
|||||
|
в составе установки |
держателе и их высота |
|||
|
|
||||
УФ-N-0,5-2001 |
ДФП-201-250 |
1 |
х 250 |
25 |
|
УФ-N-1-2001 |
ДФП-201-500 |
1 |
х 500 |
25 |
|
|
|
|
|
|
|
УФ-N-1,5-2001 |
ДФП-201-750 |
1 |
х 750 |
32 |
|
|
|
|
|
|
|
УФ-N-3-2001 |
ДФП-203-500 |
3 |
х 500 |
32 |
|
|
|
|
|
|
|
УФ-N-4,5-2001 |
ДФП-203-750 |
3 |
х 750 |
32 |
|
|
|
|
|
|
|
УФ-N-5-2001 |
ДФП-205-500 |
5 |
х 500 |
50 |
|
|
|
|
|
|
|
УФ-N-7,5-2001 |
ДФП-205-750 |
5 |
х 750 |
50 |
|
|
|
|
|
|
|
УФ-N-12-2001 |
ДФП-208-750 |
8 |
х 750 |
50 |
|
|
|
|
|
||
УФ-N-16-2001 |
ДФП-208-1000 |
8 х 1000 |
50 |
||
|
|
|
|
||
УФ-N-18-2001 |
ДФП-212-750 |
12 х 750 |
50 |
||
|
|
|
|
|
|
УФ-N-24-2001 |
ДФП-212-1000 |
12 |
х 1000 |
50 |
|
|
|
|
|
||
УФ-N-27-2001 |
ДФП-218-750 |
18 х 750 |
80 |
||
|
|
|
|
|
|
УФ-N-36-2001 |
ДФП-218-1000 |
18 |
х 1000 |
80 |
|
|
|
|
|
|
|
Пример заказа УФ-2-5-2101 (или обозначение латиницей: UF-2-5- 2101)
Установка фильтрационная, двухкаскадная, производительностью 5 м3/час, из нержавеющей стали имеющая 1 уровень автоматизации, т.е. с автоматическим поддержанием давления на выходе, 1-й модификации.
54
Фильтрационные установки
Возможные опции автоматических установок
Опция |
Описание |
|
|
|
|
Выбор режима работы |
Установки могут работать как в режиме постоянного расхода, так и в режиме |
|
постоянного давления продукта на выходе |
||
|
||
|
|
|
Информация |
Во время работы установки на дисплей контроллера выводится информация о режиме работы, |
|
производительности, перепаде давления на фильтрах, состоянии фильтров каждой ступени. В случае полной |
||
о работе установки |
||
автоматизации может быть автоматически проведен контроль целостности фильтроэлементов в фильтрах. |
||
|
||
|
|
|
Автоматизированный |
Автоматический спуск воздуха из держателей |
|
запуск в работу |
||
|
||
|
|
|
Промывка установки |
Наличие дополнительного коллектора под основной магистралью, которая позволяет поочередно |
|
продуктом |
отмывать каскады установки фильтруемым продуктом в режиме рециркуляции. |
|
|
|
|
«Дожим» остатков |
Наличие специального фильтра и системы подачи сжатого газа которые позволяют провести удаление из Установки |
|
продукта в линию |
остатков продукта путем передавливания с помощью сжатого воздуха/азота через специальный фильтр в линию. |
|
|
|
|
|
Наличие двух дополнительных коллекторов под и над основной магистралью, которые позволяют поочередно |
|
|
отмывать каскады установки водой, моющими растворами, а также фильтруемым продуктом в режиме рецирку- |
|
Промывка установки |
ляции. Линия подачи воды и растворов оснащена насосом и двумя дополнительными фильтрами, которые позво- |
|
моющими растворами |
ляют проводить промывку основного центробежного насоса водой или моющим раствором, промывку 1-й ступени |
|
и водой |
моющим раствором или водой, противотоком, промывку 2-й ступени моющим раствором или водой прямотоком, |
|
|
промывку фильтра «дожима» моющим раствором или водой прямотоком, удаление воды и растворов из установки, |
|
|
отмывку фильтров первой и второй ступени прямым током продукта. |
|
|
|
|
Пропаривание |
Наличие линии подачи пара оснащенной специальным фильтром, которая позволяет провести пропаривание |
|
насоса, пропаривание 1-й и 2-й ступеней, пропаривание магистралей. |
||
|
||
Полная автоматизация |
Все краны установки пневмоуправляемые и переключаются автоматически по заранее |
|
установки |
||
выбранной оператором программе. |
||
|
||
|
|
|
Периодическая автоматиче- |
Разработана серия установок в которых предусмотрена параллельная работа нескольких |
|
ская регенерация фильтров |
||
фильтров с периодической автоматической регенерацией фильтров в одной из параллельных ветвей. |
||
в каскадах |
||
|
||
|
|
Обозначение уровней автоматизации в маркировке фильтрационных установок
Код |
Описание |
|
|
0 |
Ручное управление |
|
|
1 |
Автоматическое поддержание давления на выходе |
|
|
|
Автоматическое поддержание давления на выходе или расхода, вывод параметров работы |
2 |
установки на дисплей контроллера: расход, перепады давления на ступенях, состояние |
|
фильтрующих элементов. |
3Все по коду 2 + автоматический спуск воздуха из держателей при запуске.
4Все по коду 3 + автоматическое управление всей запорной арматурой.
5Все по коду 4 + возможность управления по компьютерной сети или по INTERNET.
Маркировка
УФ |
N |
V |
KXXX |
|
|
|
|
|
|
Тип изделия: |
Число каскадов, |
Производительность |
K - код материала, |
|
Установка |
Y- уровень автоматизации, |
|||
ступеней фильтрации |
в м3/час |
|||
Фильтрационная |
XX-номер модели согласно КД |
|||
|
|
|||
|
|
|
|
Сертификация
• Декларация Соответствия ТР ТС «О безопасности машин и оборудования»
55
