Патронные фильтрующие элементы для жидкостей

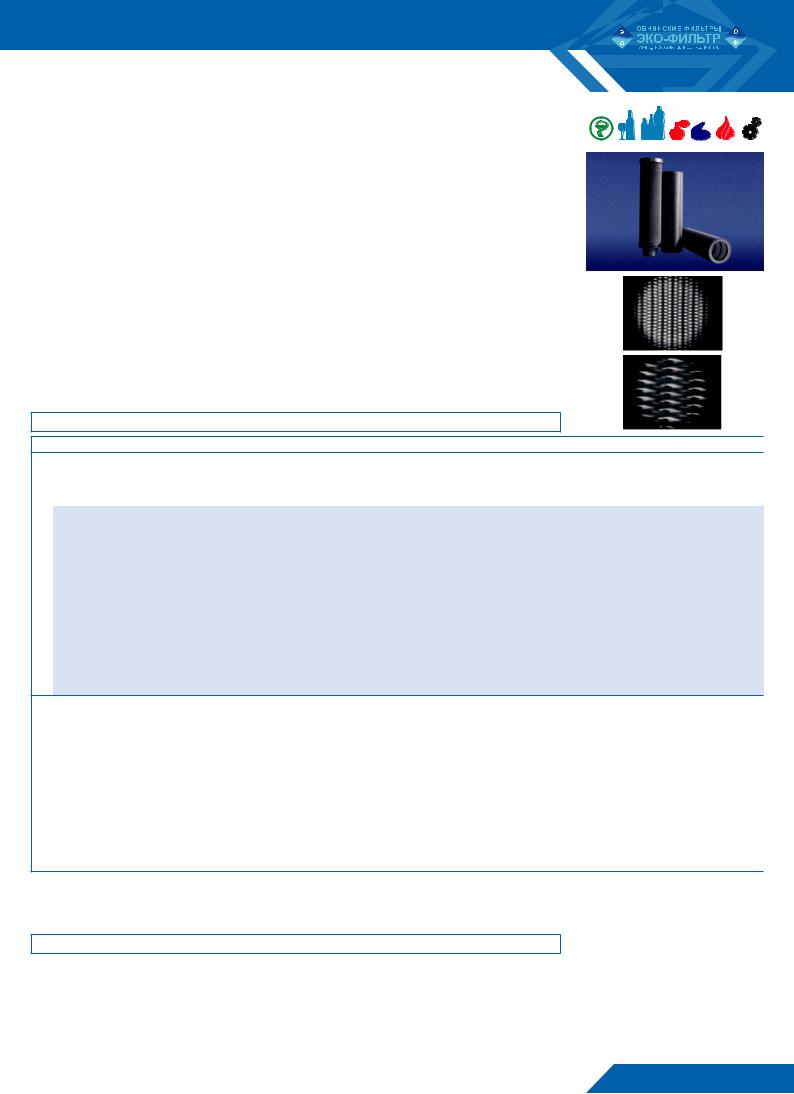

СЕТЧАТЫЕ ФИЛЬТРУЮЩИЕ ЭЛЕМЕНТЫ
ЭКОСТИЛ
марки ЭФП-202-L, ЭФП-222-L, на основе
сетки из нержавеющей стали для фильтрации жидкостей
Фильтрующие элементы ЭКОСТИЛ предназначены для удаления из жидких сред частиц размером более 5 мкм.
Преимущественно используются для грубой предварительной фильтрации жидкостей, в том числе агрессивных, выделения твердой фазы, фильтрации вязких жидкостей, фильтрации растворов с высоким содержанием твердой фазы.
Общая информация
Элементы ЭКОСТИЛ обладают высокой термохимической стойкостью и могут использоваться для фильтрации широкого спектра жидкостей, при нормальных и повышенных температурах.
Элементы обладают низким гидравлическим сопротивлением, начальная производительность определяется сопротивлением фильтродержателя.
Высокая производительность элементов ЭКОСТИЛ позволяет использовать их при фильтрации больших потоков жидкости на стадиях предварительной фильтрации при необходимости удаления большого количества механических загрязнений.
Высокая механическая прочность элементов ЭКОСТИЛ позволяет проводить фильтрацию при высоких перепадах давления, а также проводить промывку обратным током горячей водой и моющими растворами. Способность восстанавливать свои эксплуатационные свойства при регенерации и отмывке обеспечивают очень продолжительный срок службы элементов.
Конструктивные и технические характеристики
ОСОБЕННОСТИ КОНСТРУКЦИИ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ТЕХНИЧЕСКАЯ МАРКА |
ЭФП-202 |
|
ЭФП-222 |
|
Состав фильтропакета |
Дренажная сетка из нержавеющей стали (НС) – Фильтровальная сетка из НС |
|||
|
|
|||
|
Фильтровальная сетка из нержавеющей стали марки 12Х18Н10Т выполнена из сеток |
|||
Характеристика фильтровального материала |
саржевого плетения с рейтингами фильтрации 2, 5, 10, 20, 40 мкм или полотняного |
|||
|
плетения с рейтингами фильтрации 70, 100, 150, 200, 300, 500, 1000 мкм |
|||
Геометрия фильтропакета |
Негофрированный фильтропакет – в виде рукава |
|||
|
|
|
|
|
Способ сварки |
Расплавом полипропилена |
|
Лазерная сварка швов |
|
|
|
|
|
|
|
|
|
Внешним диаметром – 65 мм или 150 мм, высота |
|
Геометрия фильтропатрона |
Внешним диаметром – 65 мм, |
|
- не ограничена, по согласованию возможно |
|
высотой – до 1 м |
|
изготовление фильтроэлементов по чертежам |
||
|
|
|||
|
|
|
Заказчика |
|
|
|
|
0,05 (для элемента высотой 250 мм |
|
Площадь фильтрации, м2 |
0,05 (для элемента высотой 250 мм) |
|
и внешним диаметром 65 мм) |
|
|
0,12 (для элемента высотой 250 мм |
|||
|
|
|
и внешним диаметром 150 мм) |
|
|
Один внутренний литьевой каркас |
|
Один внутренний каркас |
|
Перфорированные каркасы |
из полипропилена, усиленный витым |
|
из перфорированного НС листа |
|
|
каркасом из НС |
|
с внутренними ребрами жесткости |
|
Концевые детали |
Обе литьевые из полипропилена |
|
Обе из НС |
|
Рабочий диапазон температур, °С |
от -40 до +100°С |
|
от -70 до +300°С (в воздушной атмосфере) |
|
|
от -70 до +800°С (в атмосфере инертного газа) |
|||
|
|
|
||
|
|
|
|
|
Максимальный прямой перепад давления, МПа |
0,6 при +40°С |
|
2,0 при +40°С |
|
0,2 при +100°С |
|
0,6 при +150°С |
||
|
|
|||
Максимальный обратный перепад давления, МПа |
0,2 |
|
0,2 |
|
|
Промывка прямым и обратным током горячей |
То же, что и для элемента марки ЭФП-202. Про- |
||
Регенерация |
чистой водой, паром, моющими растворами |
|
жиг в печи при температуре |
|
или фильтратом. Элементы выдерживают |
|
|||
|
|
до +300-500°С. |
||
|
CIP-мойку при температуре до +100 °С |
|
||
|
|
|
||
|
|
|
||
Стерилизация |
Острым паром в линии при Т= +135°С |
|||
в течение 30 минут без ограничения циклов стерилизаций |
||||
|
||||
Рекомендуемая скорость потока жидкости, л/ч |
|
до 500 |
||
|
|
|
|
|
Сертификация
•Регистрационное удостоверение Росздравнадзора (Минздрава)
•Декларация Соответствия ТР ТС «О безопасности машин и оборудования»
Пример заказа (фильтрующего элемента ЭКОСТИЛ с рейтингом 5 мкм высотой 250 мм).
|
|
МАРКИРОВКА |
|
|
|
ЭФП |
202 |
L/5 |
250 |
А0 |
S |
|
Код материала: |
Числитель: |
|
|
|
Элемент |
L (liquid-жидкость) |
Высота рабочей |
|
Уплотнитель- |
|
патронный |
сетки из нержа- |
Знаменатель: Рей- |
части элемента, |
Код адаптеров: |
ный материал |
фильтрующий |
веющей стали |
тинг фильтрации, |
мм |
A0; A7; F0; F1 |
S; E |
на ПП каркасе |
|
||||
|
мкм |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
21
Патронные фильтрующие элементы для жидкостей
СОРБЦИОННЫЕ ФИЛЬТРУЮЩИЕ ЭЛЕМЕНТЫ
ЭКОСОРБ
Марки ЭФП-312-L/S на основе активированного угля
Фильтрующие элементы ЭКОСОРБ предназначены для сорбционной очистки жидкостей от растворенных примесей.
Конструкция и материалы
Элементы состоят из колонок высотой 250 мм, которые устроены по аналогии с классическими насыпными колонками и состоят из цилиндрической трубы, пористых разделительных перегородок и концевых деталей. Труба представляет собой полипропиленовый (ПП) перфорированный каркас футерованный изнутри прозрачной монолитной ПП-пленкой. Разделительные перегородки выполнены из нетканого полипропиленового материала. Концевые детали, имеющие дренажные каналы, изготовлены из ПП и окрашены в черный цвет. Все детали герметично скреплены друг с другом с помощью термической сварки.
Внутреннее цилиндрическое пространство заполнено гранулированным углем с размером частиц 0,6-1,7 мм (12*30 меш). Поток жидкости проходит через дренажные каналы входной концевой детали и через перегородку из нержавеющей сетки попадает в угольную загрузку. После взаимодействия с сорбентом жидкость проходит через выходную перегородку и поступает через дренажные каналы концевой детали в выходной трубопровод.
На основе колонок высотой 250 мм могут изготавливаться составные колонки высотой 500, 750 и 1000 мм сваркой 2, 3 или 4 колонок высотой 250 мм через переходные детали, выполненные из полипропилена и имеющие дренажные каналы. Сорбционная емкость составной колонки увеличивается кратно количеству
колонок высотой 250 мм.
Общая информация
Элементы ЭКОСОРБ обладают высокой сорбционной емкостью по отношению к активному хлору, органическим и неорганическим растворенным примесям и могут использоваться для улучшения органолептических свойств воды и напитков, очистки и обесцвечивания фармацевтических жидкостей и химических реактивов.
Возможность использования активных углей различных марок и гранулометрического состава позволяет подобрать оптимальное решение для различных задач. Изменение скорости потока жидкости через элемент марки ЭКОСОРБ определяет эффективность сорбционных процессов. Серебро, введенное в состав активированного угля, обладает бактерицидным действием и предотвращает развитие микрофлоры.
Технические характеристики элементов высотой 250 мм
Техническая марка |
ЭФП-312-L/S0 |
ЭФП-312-L/S1 |
ЭФП-312-L/S2 |
|
|
|
|
|
|
Коммерческая марка |
ЭКОСОРБ-S0 |
ЭКОСОРБ-S1 |
ЭКОСОРБ-S2 |
|
|
|
|
|
|
Продукты, предназначенные для обра- |
Фармрастворы |
Питьевая вода |
Алкогольные напитки |
|
ботки |
и химреактивы |
|||
|
|
|||
Техническая марка активного угля* |
607С |
607AGC |
607AGC |
|
(Ag 0,05% масс.) |
(Ag 0,4%масс.) |
|||
|
|
|||
Производитель активного угля* |
|
Фирма «Chemviron Carbon» |
|
|
|
|
|
|
|
Размер частиц активного угля* |
|
0,6-1,7 мм (12*30 меш) |
|
|
|
|
|
|
|
Масса угля в элементе, г |
|
210 |
|
|
|
|
|
|
|
Рейтинг фильтрации |
|
10 |
|
|
разделительных перегородок, мкм |
|
|
||
|
|
|
||
Макс. рабочая температура, ОС |
|
800C |
|
|
Максимальный перепад давления |
|
0.6 МПа при +20ОС |
|
|
в прямом направлении фильтрации |
|
0.2 МПа при +80ОС |
|
|
Рекомендуемая скорость обработки |
Подбирается заказчиком |
Для воды до 100 л/ч |
Для сортировки 3-5 дал/ч, |
|
Для водки 8-10 дал/ч |
||||
|
|
|
||
Начальное гидравлическое |
|
|
Для сортировки – 0,035 |
|
сопротивление при рекомендуемой скоро- |
|
0,025 |
||
|
Для водок – 0,067 |
|||
сти обработки, МПа |
|
|
||
|
|
|
* - могут быть использованы активные угли других производителей и с другими техническими характеристиками.
Сертификация
•Регистрационное удостоверение Росздравнадзора (Минздрава)
•Декларация Соответствия ТР ТС «О безопасности машин и оборудования»
Пример заказа (фильтрующего элемента ЭКОСОРБ с содержанием серебра 0,05% масс. высотой 250 мм).
|
|
|
МАРКИРОВКА |
|
|
|
|
ЭФП |
312 |
L/S1 |
250 |
А0 |
S |
|
|
Код материала: |
|
|
|
|
|
|
слой активного |
Числитель: |
|
|
|
|
Элемент |
угля, ограничен- |
L (liquid-жидкость) |
Высота |
Код адаптеров: |
Уплотнительный |
|
патронный |
ный сетками |
Знаменатель: S1 – |
рабочей части |
||
|
фильтрующий |
нетканого поли- |
содержание сере- |
элемента, мм |
A0; A7; F0; F1 |
материал S; E |
|
|
|
||||
22 |
|
пропиленового |
бра 0,05% масс. |
|
|
|
|
|
материала |
|
|
|
|
Патронные фильтрующие элементы для жидкостей
ГОФРИРОВАННЫЕ ФИЛЬТРУЮЩИЕ ЭЛЕМЕНТЫ

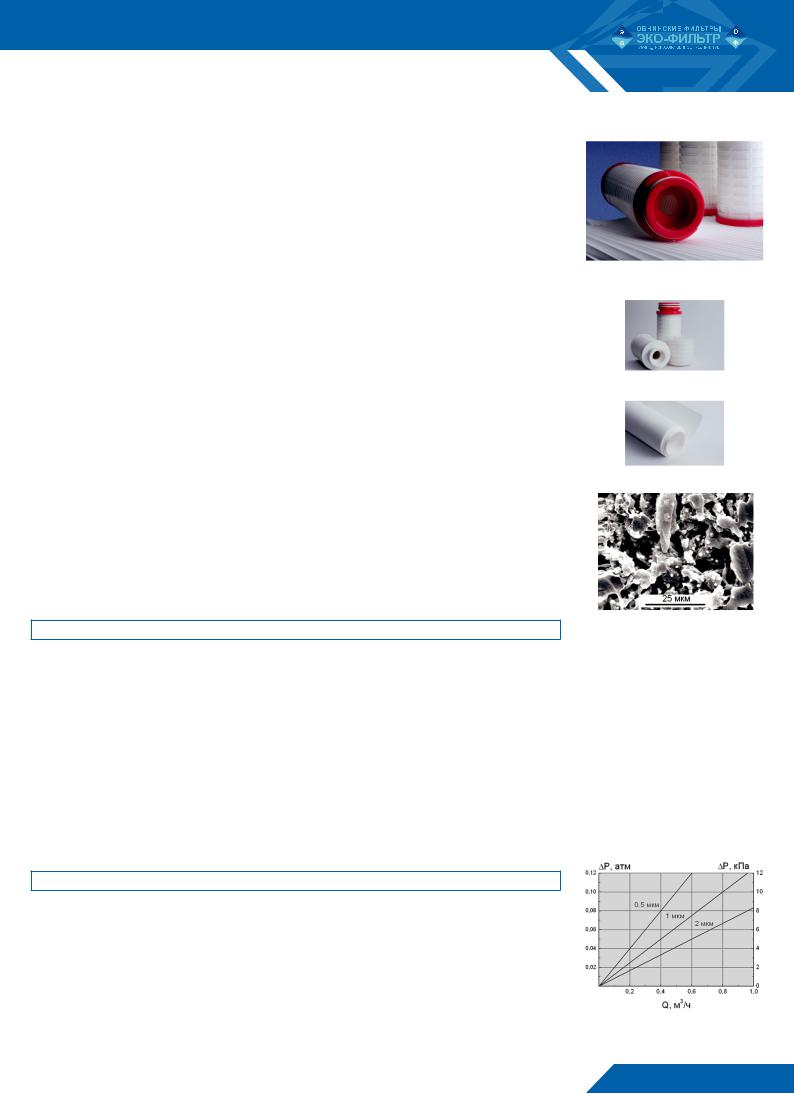

ЭКОПЛЕН-F
Марки ЭФП-400-L на основе пористой пленки из политетрафторэтилена марки фторопласт-4
Гофрированные фильтрующие элементы ЭКОПЛЕН-F предназначены для удаления из жидких сред, в том числе высокоагрессивных, частиц размером более 0,5 мкм при температурах от -20 до +135°С.
Преимущественный диапазон использования – предварительная и финишная очистка жидкостей от механических и коллоидных частиц.
Конструкция и материалы
Фильтровальный материал представляет собой пористую пленку из суспензионного политетрафторэтилена марки Ф-4 (ГОСТ 10007-80) без каких-либо добавок и наполнителей. Фильтровальный материал вместе с внешним и внутренним дренажными слоями из термоскрепленного полипропилена уложен в виде полого
цилиндрического гофропакета между внешним и внутренним перфорированными каркасами из полипропилена.
Элементы высотой 500, 750 или 1000 мм получают сваркой 2, 3 или 4 элементов высотой 250 мм через переходные детали. Элементы любой высоты могут быть изготовлены как в тупиковом, так и проходном исполнении. Концевые и переходные детали, внешние и внутренние перфорированные каркасы элементов выполнены монолитными из полипропилена и герметично приварены к торцам гофропакета.
Эффективность удержания частиц - не менее 99,9% при заявленном рейтинге фильтрации и рекомендуемой скорости потока жидкости.
Общая информация
Высокая термохимическая стойкость политетрафторэтилена марки Ф-4 позволяет использовать элементы ЭКОПЛЕН-F для фильтрации практически всех жидких продуктов в диапазоне температур
от - 20 до +135°С.
Эффективность удержания частиц позволяет достигать очень высокого качества осветления жидкостей, что делает элементы ЭКОПЛЕН-F уникальными фильтрами для высококачественной осветляющей и тонкой очистки жидкостей, а также оптимальными предфильтрами, гарантирующими высокий ресурс работы стерилизующих мембран.
Большая площадь фильтрующей поверхности элементов ЭКОПЛЕН-F и их способность подвергаться регенерации с помощью различных химических реагентов обеспечивают высокую грязеемкость и большой ресурс работы.
Технические характеристики элементов высотой 250 мм
Мини патроны
Листы, рулоны, диски
Рейтинг фильтрации, мкм |
0,5 |
1 2 |
|
|
|
||
Диапазон рабочих температур, °С |
от -20 до +135 |
||
|
|
|
|
Максимальный перепад давления в прямом направлении |
0.6 |
МПа при +20°С |
|
0.2 |
МПа при +135°С |
||
|
|||
Диапазон рН |
1÷14 |
||
|
|
||
Стерилизация |
при +135°С в течение 30 минут |
||
без ограничения циклов стерилизаций |
|||
|
|||
Рекомендуемая скорость потока жидкости, л/ч |
до 300 |
||
|
|
|
|
Площадь фильтрации, м² |
0,7 |
|
|
|
|
|
|
Сертификация
•Регистрационное удостоверение Росздравнадзора (Минздрава)
•Декларация Соответствия ТР ТС «О безопасности машин и оборудования»
Пример заказа (фильтрующего элемента ЭКОПЛЕН-F с рейтингом 0,5 мкм высотой 250 мм).
|
|
МАРКИРОВКА |
|
|
|
ЭФП |
400 |
L/0,5 |
250 |
А0 |
S |
|
Код материала: |
Числитель: |
|
|
|
Элемент |
L (liquid-жидкость) |
Высота рабочей |
Код адаптеров: |
Уплотнитель- |
|
патронный |
пористая пленка |
Знаменатель: Рей- |
части элемента, |
ный материал |
|
из политетраф- |
A0; A7; F0; F1 |
||||
фильтрующий |
тор-этилена |
тинг фильтрации, |
мм |
|
S; E |
|
мкм |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Гидравлические характеристики фильтрующих элементов высотой 250 мм марки ЭФП-400-L с разными рейтингами фильтрации по жидкости (μ=1сПз, t=20°С)
23
Патронные фильтрующие элементы для жидкостей
ГОФРИРОВАННЫЕ ФИЛЬТРУЮЩИЕ ЭЛЕМЕНТЫ

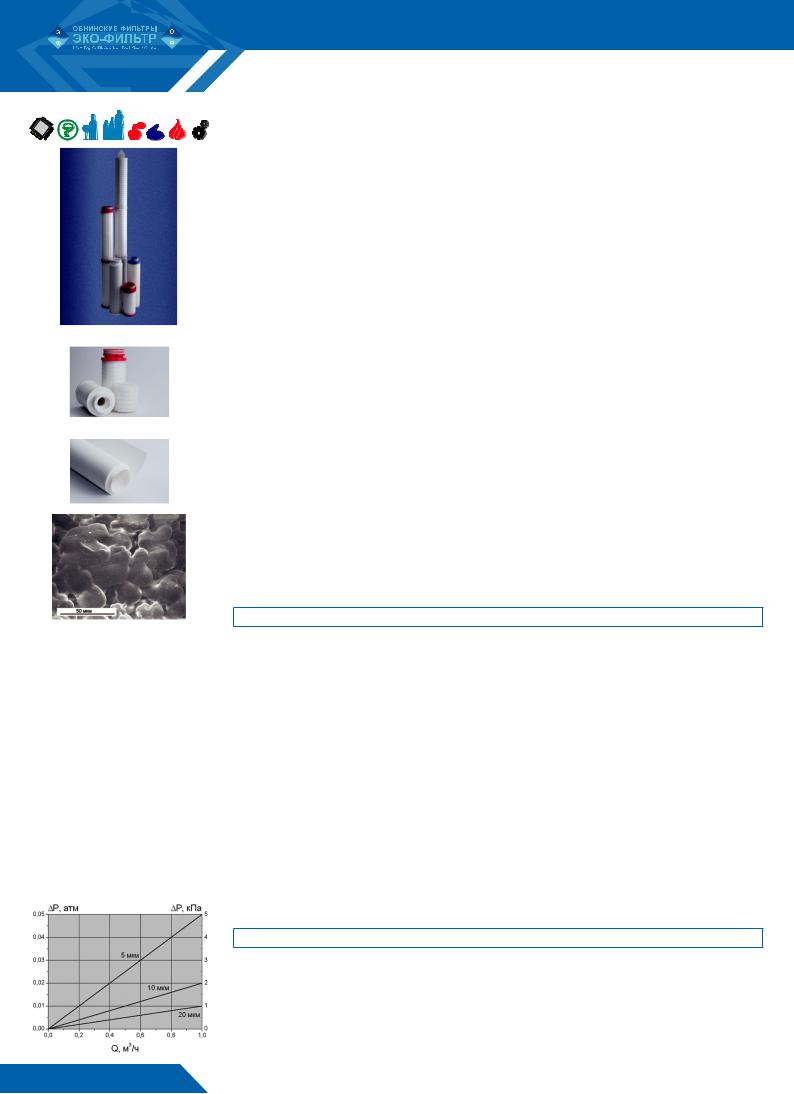

ЭКОПЛЕН-PE
Марки ЭФП-401-L на основе пористой пленки из сверхвысокомолекулярного полиэтилена
Мини патроны
Листы, рулоны, диски
Фильтрующие элементы ЭКОПЛЕН-РЕ предназначены для удаления из жидких сред частиц размером более 5 мкм при температурах до +100°С.
Преимущественный диапазон использования – предварительная и финишная очистка широкого спектра жидкостей, в том числе высокоагрессивных, от твердых механических частиц.
Конструкция и материалы
Фильтровальный материал представляет собой пористую пленку толщиной 1-1,5 мм, изготавливаемую спеканием из порошков сверхвысокомолекулярного полиэтилена (СВМПЭ, ТУ 2211-001-98386801) разной дисперсности. Толщина фильтрующей пленки – 1-1,5 мм, что позволяет обеспечить удержание загрязнений как на поверхности фильтрующего слоя, так и в его глубине.
Эффективность удержания частиц - не менее 98% при заявленном рейтинге фильтрации и рекомендуемой скорости потока жидкости.Фильтровальный материал уложен в виде полого цилиндрического гофропакета высотой 250 мм и помещен между внешним и внутренним перфорированными каркасами из полипропилена. Пленка имеет одну профилированную поверхность, обеспечивающую дренаж. Данные элементы в отличие от других гофрированных элементов не имеют дренажных или иных слоев.
Общая информация
Высокая термохимическая стойкость сверхвысокомолекулярного полиэтилена (СВМПЭ), близкая к стойкости фторопласта-4, позволяет использовать элементы ЭКОПЛЕН-РЕ для фильтрации практически всех жидких продуктов в диапазоне рН от 1 до 14 при нормальных и повышенных температурах.
Отсутствие дренажных материалов обеспечивает чистоту фильтровального материала и гарантирует отсутствие выделений в фильтрат.
Относительно большая площадь фильтрующей поверхности и высокая производительность элементов
позволяет использовать их при фильтрации больших потоков жидкостей.
Высокая механическая прочность элементов ЭКОПЛЕН-РЕ позволяет проводить фильтрацию при высоких перепадах давления, а также проводить промывку обратным током горячей водой и моющими растворами.
Технические характеристики элементов высотой 250 мм
Рейтинг фильтрации, мкм |
5,0 |
10 20 |
|
|
|
||
Диапазон рабочих температур, °С |
От -20 до +100 |
||
|
|
|
|
Максимальный перепад давления в направлении |
0.6 |
МПа при +20°С |
|
фильтрации |
0.2 |
МПа при +100°С |
|
Максимальный обратный перепад давления |
0.2 |
МПа при +40°С |
|
0.1 |
МПа при +100°С |
||
|
|||
Диапазон рН |
1÷14 |
||
|
|
||
|
Химическая стерилизация, а также автоклавирование |
||
Стерилизация |
при Т= +121°С в течение 30 минут. Количество циклов |
||
|
— не менее 20 |
||
Рекомендуемая скорость потока жидкости, л/ч |
до 500 |
||
|
|
||
Регенерация |
Промывка обратным током горячей чистой водой, моющими растворами или фильтра- |
||
том. Элементы выдерживают CIP-мойку при температуре до +1000C |
|||
|
|||
Гидравлические характеристики фильтрующих элементов высотой 250 мм марки ЭФП-401-L с разными рейтингами фильтрации по жидкости (μ=1сПз, t=20°С)
Сертификация
•Регистрационное удостоверение Росздравнадзора (Минздрава)
•Декларация Соответствия ТР ТС «О безопасности машин и оборудования»
Пример заказа (фильтрующего элемента ЭКОПЛЕН-PE с рейтингом 1 мкм высотой 250 мм).
|
|
МАРКИРОВКА |
|
|
|
ЭФП |
401 |
L/1 |
250 |
А0 |
S |
|
|
Числитель: |
|
|
|
Элемент |
Код материала: |
L (liquid-жидкость) |
Высота |
Код адаптеров: |
Уплотнительный |
патронный |
глубинный |
Знаменатель: |
рабочей части |
||
фильтрующий |
из СВМПЭ |
Рейтинг фильтрации, |
элемента, мм |
A0; A7; F0; F1 |
материал S; E |
|
|
||||
|
|
мкм |
|
|
|
|
|
|
|
|
|
24
Патронные фильтрующие элементы для жидкостей
ГОФРИРОВАННЫЕ ФИЛЬТРУЮЩИЕ ЭЛЕМЕНТЫ

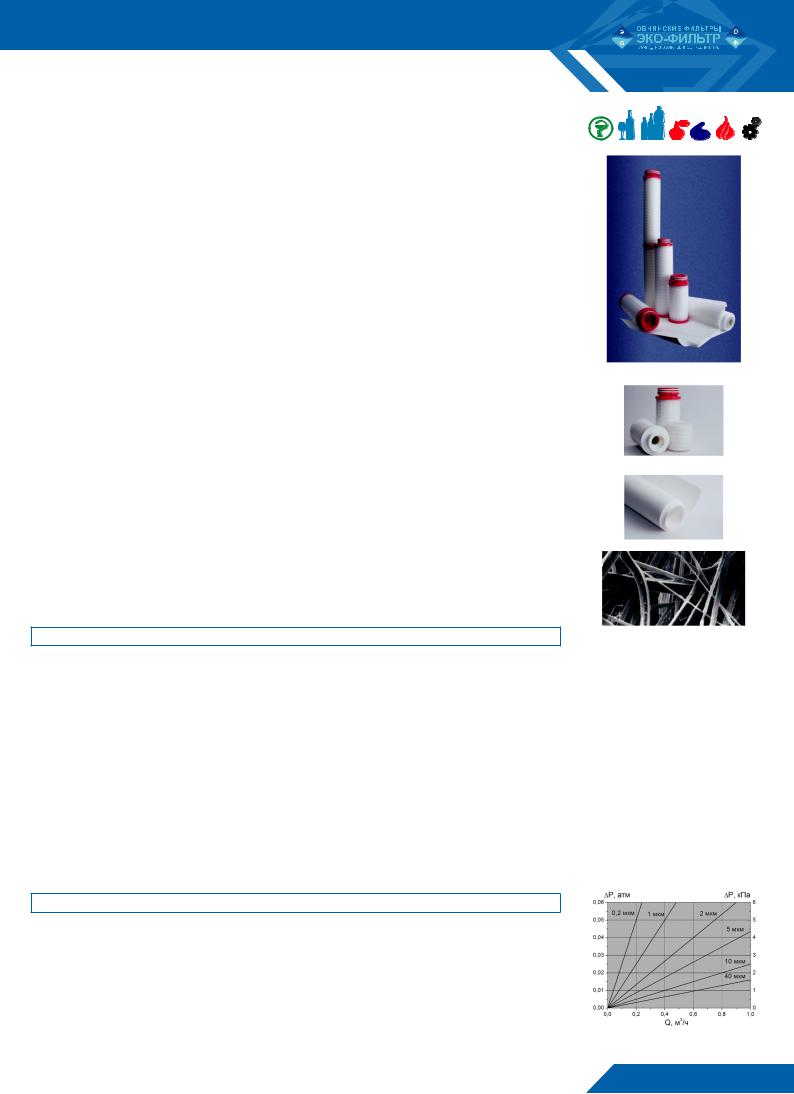

ЭКОПЛЕН-PР
Марки ЭФП-403-L на основе
пористой пленки из термоскрепленного полипропилена
Фильтрующие элементы ЭКОПЛЕН-PP предназначены для удаления из жидких сред частиц размером более 1 мкм при температурах от -20 до +80°С.
Преимущественный диапазон использования – предварительная очистка жидкостей от твердых и коллоидных загрязнений.
Конструкция и материалы
Фильтровальный материал представляет собой пористую пленку из термоскрепленного волокнистого полипропилена без каких-либо добавок и примесей.
Фильтровальный материал вместе с внешним и внутренним дренажными слоями из полипропилена уложен в виде полого цилиндрического гофропакета. Концевые и переходные детали, внешние и внутренние перфорированные каркасы элементов выполнены монолитными из полипропилена и герметично приварены к торцам гофропакета.
Элементы высотой 500, 750 или 1000 мм получают сваркой 2, 3 или 4 элементов высотой 250 мм через переходные детали. Элементы любой высоты могут быть изготовлены как в тупиковом, так и проходном исполнении.
Эффективность удержания частиц - не менее 98% при заявленном рейтинге фильтрации и рекомендуемой скорости потока жидкости.
Общая информация
Высокая химическая стойкость полипропилена позволяет использовать элементы ЭКОПЛЕН-РР для фильтрации жидкостей в широком диапазоне рН (от 1 до 14).
Большая площадь фильтрующей поверхности обеспечивает высокую грязеемкость элементов ЭКОПЛЕН-РР, особенно по отношению к коллоидным частицам, в том числе к гидроокиси железа (III).
Низкое гидростатическое сопротивление и высокая производительность элементов ЭКОПЛЕН-РР позволяют использовать их при фильтрации больших потоков жидкости на стадиях предварительной фильтрации при необходимости удаления большого количества механических и коллоидных загрязнений.
Высокая пористость обеспечивает большой срок эксплуатации без регенерации, а доступная стоимость гарантирует их рентабельность для широкого круга фильтрационных задач.
Технические характеристики элементов высотой 250 мм
Мини патроны
Листы, рулоны, диски
Рейтинг фильтрации, мкм |
0,2 |
0,5 1,0 2,0 5,0 10,0 20,0 40,0 |
|
|
|
||
Диапазон рабочих температур, °С |
от -20 до +80 (+90 кратковременно) |
||
|
|
|
|
Максимальный перепад давления в прямом направлении |
0.6 |
МПа при +20°С |
|
0.2 |
МПа при +100°С |
||
|
|||
Диапазон рН |
1÷14 |
||
|
|
||
Стерилизация |
автоклавирование и обработка острым паром в линии при +121°С. |
||
Количество циклов – не менее 20. |
|||
|
|||
Рекомендуемая скорость потока жидкости, л/ч |
до 500 |
||
|
|
|
|
Площадь фильтрации, м² |
0,5 |
|
|
|
|
|
|
Сертификация
•Декларация Соответствия ТР ТС «О безопасности машин и оборудования»
•Регистрационное удостоверение Росздравнадзора (Минздрава)
Пример заказа (фильтрующего элемента ЭКОПЛЕН-PP с рейтингом 1 мкм высотой 250 мм).
|
|
МАРКИРОВКА |
|
|
|
ЭФП |
403 |
L/1 |
250 |
А0 |
S |
|
Код материала: |
Числитель: |
|
|
|
Элемент |
Полипропилен |
L (liquid-жидкость) |
Высота рабочей |
Код адаптеров: |
Уплотнитель- |
патронный |
в виде калан- |
Знаменатель: |
части элемента, |
ный материал |
|
фильтрующий |
дрированной |
Рейтинг фильтра- |
мм |
A0; A7; F0; F1 |
S; E |
|
|||||
|
пористой пленки |
ции, мкм |
|
|
|
|
|
|
|
|
|
Гидравлические характеристики фильтрующих элементов высотой 250
мммарки ЭФП-403-Lс разными рейтингами фильтрации по жидкости
(μ=1сПз, t=20°С)
25
