Патронные фильтрующие элементы для жидкостей
ГЛУБИННЫЕ ФИЛЬТРУЮЩИЕ ЭЛЕМЕНТЫ

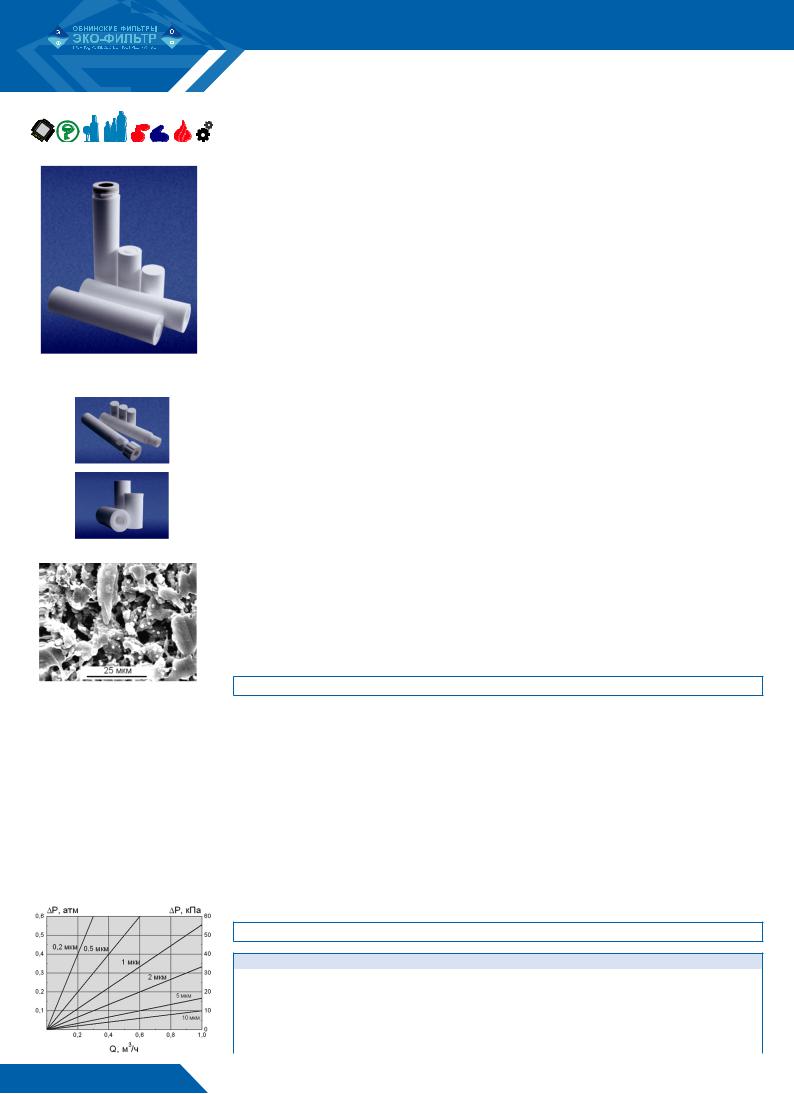

ЭКОПЛАСТ-F
Марки ЭФП-100-L
на основе политетрафторэтилена марки фторопласт-4
Фильтрующие элементы ЭКОПЛАСТ-F предназначены для удаления из жидких сред, в том числе высокоагрессивных, частиц размером более 0,2 мкм при температурах от -40 до +160°С.
Преимущественный диапазон использования – предварительная и финишная очистка жидкостей от коллоидных и механических частиц.
Конструкция и материалы
|
Элемент выполнен целиком из политетрафторэтилена (марки Ф-4, ГОСТ 10007-80) без каких-либо добавок |
|
и наполнителей. Фильтровальный материал представляет собой двухили трехслойный полый пористый |
|
цилиндр высотой 90, 125 или 250 мм, в котором общая пористость и размер пор уменьшаются от наружных |
|
слоев к внутренним. |
|
Базовый элемент высотой 250 мм в тупиковом исполнении имеет одну концевую деталь без отверстия, а |
|
другую проходную с резьбовым отверстием G3/4¨. Базовый элемент высотой 250 мм в проходном исполне- |
|
нии имеет две концевые детали с резьбовым отверстием G3/4¨. Получение элемента высотой 500, 750 или |
|
1000 мм достигается соединением тупикового элемента высотой 250 мм с 1-м, 2-мя или 3-мя проходными |
|
элементами с помощью переходников из монолитного политетрафторэтилена. Для установки элементов в |
Мини патроны |
фильтродержателях поставляются адаптеры, изготавливаемые также из монолитного политетрафторэти- |
лена. |
|
|
Эффективность удержания частиц - не менее 99% при заявленном рейтинге фильтрации и рекомендуемой |
|
скорости потока жидкоти. |
|
По согласованию с Заказчиком могут быть изготовлены фильтрующие элементы с другим сочетанием слоев |
|
или однослойные. |
Общая информация
Высокая термохимическая стойкость фторопласта-4 дает возможность использования элементов ЭКОПЛАСТ-F для фильтрации жидкостей, в том числе высокоагрессивных кислот, щелочей, спиртосодержащих продуктов, при нормальной и повышенной температуре (от -40 до +160ºС). Элементы выдерживают регенерацию растворителями и химическими растворами, в том числе высококонцентрированными.
Уникальная химическая чистота фильтровального материала гарантирует отсутствие каких-либо выделений в фильтрат и позволяет использовать элементы при очистке особо чистых жидкостей.
Многослойная пористая структура обеспечивает высокую грязеемкость. Сочетание слоев с различной тонкостью фильтрации и высокая эффективность удержания частиц дает возможность использования элементов для предварительной и финишной фильтрации жидкостей.
Высокая механическая прочность позволяет выдерживать высокие перепады давления в прямом и обратном направлении. Это значительно увеличивает срок службы элементов за счет отмывки горячей водой и паром в направлении, противоположном направлению фильтрации, что особенно актуально для удаления твердых нерастворимых осадков.
Способность элементов ЭКОПЛАСТ-F выдерживать любые способы санитарно-химической обработки, стерилизации и регенерации обеспечивает большой ресурс работы.
Технические характеристики элементов высотой 250 мм
Рейтинг фильтрации, мкм |
0,2 |
0,5 1,0 3,0 5,0 10 |
|
|
|
||
Диапазон рабочих температур, °С |
от -40 до +160°С |
||
|
|
|
|
Максимальный перепад давления в прямом и обратном направлении |
0.6 |
МПа при +20°С |
|
0.2 |
МПа при +1600C |
||
|
|||
Диапазон рН |
1÷14 |
||
|
|
||
Стерилизация |
острым паром в линии при Т= +1420C |
||
в течение 30 минут без ограничения циклов стерилизаций |
|||
|
|||
Рекомендуемая скорость потока жидкости, л/ч |
до 300 |
||
|
|
|
|
Гидравлические характеристики фильтрующих элементов высотой 250 мм марки ЭФП-100-L с разными рейтингами фильтрации по жидкости (μ=1сПз, t=200C)
16
Сертификация
•Регистрационное удостоверение Росздравнадзора (Минздрава)
•Декларация Соответствия ТР ТС «О безопасности машин и оборудования»
Пример заказа (фильтрующего элемента ЭКОПЛАСТ-F с рейтингом 0,5 мкм высотой 250 мм).
МАРКИРОВКА
ЭФП |
100 |
L/0.5 |
250 |
R |
S |
|
|
|
|
|
|
|
|
Числитель: L |
|
|
|
Элемент |
Код материала: |
(liquid-жидкость) |
Высота рабочей |
Код адаптеров: |
Уплотнительный |
патронный |
глубинный из |
Знаменатель: |
части элемента, |
||
фильтрующий |
фторопласта-4 |
Рейтинг филь- |
мм |
R; RR |
материал S; E |
|
|
||||
|
|
трации, мкм |
|
|
|
Патронные фильтрующие элементы для жидкостей
ГЛУБИННЫЕ ФИЛЬТРУЮЩИЕ ЭЛЕМЕНТЫ

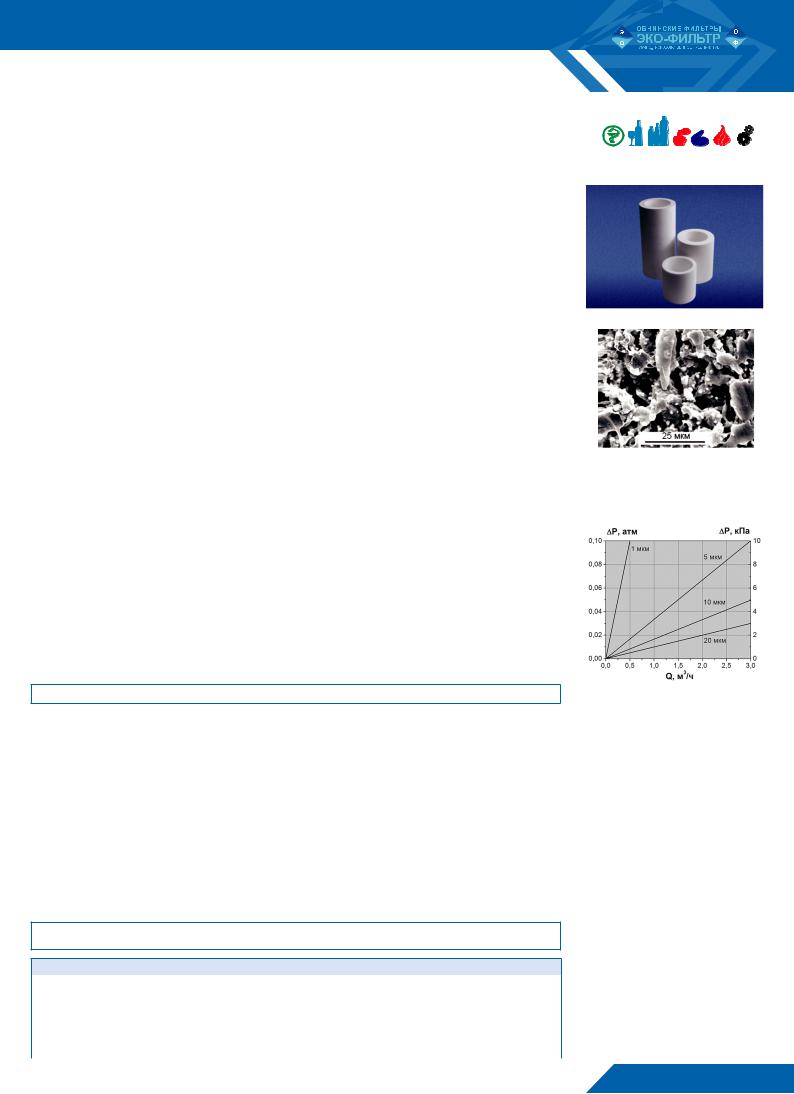

ЭКОПЛАСТ-ФЭП-F
Марки ЭФП-110-L на основе политетрафторэтилена марки фторопласт-4
Фильтрующие элементы ЭКОПЛАСТ-ФЭП-F предназначены для тонкой и грубой очистки жидких сред, в том числе агрессивных (масел, топлив, кислот, щелочей, гидравлических растворов) при температурах от -40 до +160°С в различных отраслях промышленности.
Конструкция и материалы
Элемент выполнен целиком из политетрафторэтилена (марки Ф-4, ГОСТ 10007-80) без каких-либо добавок и наполнителей.
Элемент представляет собой однослойный полый пористый цилиндр со следующими геометрическими размерами:
•внешний диаметр — 152 мм, внутренний диаметр — 130 мм, высота — 205 мм;
•внешний диаметр — 116 мм, внутренний диаметр — 94 мм, высота — 205 мм;
•внешний диаметр — 75 мм, внутренний диаметр — 49 мм, высота — 220 мм.
Рейтинг фильтрации элемента зависит от степени дисперсности порошка политетрафторэтилена (марки фторопласт-4, ГОСТ 10007-80). Термоскрепление порошка происходит при спекании изделия в прессформе.
Установка элемента в фильтродержателе осуществляется за счет уплотнения по торцам.
По согласованию с Заказчиком могут быть изготовлены фильтрующие элементы с другими размерами.
Общая информация
Максимальная термохимическая стойкость фильтрующих элементов из пористого политетрафторэтилена дает возможность использования элементов ЭКОПЛАСТ-ФЭП-F для фильтрации агрессивных и высокоагрессивных жидкостей, при температуре от от -40 до +150°С.
Используются на предприятиях энергетической отрасли (в том числе в атомной энергетике), машиностроении, электронной, химической и других областях промышленности.
При фильтрации трансформаторное или турбинное масло имеет следующие параметры: класс чистоты по ГОСТ 17216-2001 не хуже 7 (тонкость фильтрации 5 мкм); массовое содержание механических примесей не более 10 г/т.
Фильтроэлементы ЭКОПЛАСТ-ФЭП-F способны выдерживать любые способы санитарно-химической обработки, стерилизации и регенерации и обеспечивают большой ресурс работы за счет возможности проведения химических регенераций.
Высокая механическая прочность, позволяющая выдерживать высокие перепады давления в прямом и обратном направлении, значительно увеличивает срок службы элементов за счет отмывки горячей водой,
химическими растворителями, продувки воздухом или паром в направлении, противоположном направлению фильтрации, что особенно актуально для нерастворимых загрязнений.
Технические характеристики элементов высотой 205 мм
Гидравлические характеристики фильтрующих элементов высотой 205 мм марки ЭФП-110L/...152/130 с разными рейтингами фильтрации по жидкости (μ=1сПз, t=20°С)
Возможные рейтинги фильтрации, мкм |
1,0 |
5,0 |
|
10 20 |
|
|
|
||||
Диапазон рабочих температур, °С |
от -40 до +150°С |
||||
|
|
|
|||
Максимальный перепад давления в прямом |
0.4 |
МПа при +20°С |
|||
и обратном направлении фильтрации |
0.2 |
МПа при +150°С |
|||
Диапазон рН |
1÷14 |
|
|
||
|
|
||||
Стерилизация |
обработка паром в линии при Т= +142°С |
||||
в течение 30 минут без ограничения циклов стерилизаций |
|||||
|
|||||
Производительность по жидкости (μ=1 сПз) |
0,7 |
2 |
8 |
12 |
|
при t=20°С и ∆Р=0,01МПа, м3/час |
|||||
|
|
|
|
||
Сертификация
• Декларация Соответствия ТР ТС «О безопасности машин и оборудования»
Пример заказа (фильтрующего элемента ЭКОПЛАСТ-ФЭП-F-L с рейтингом 5 мкм, с внешним диаметром 152 мм, с внутренним диаметром 130 мм, высотой 205 мм).
МАРКИРОВКА
ЭФП |
110 |
L/5 |
205 |
152/130 |
|
Элемент |
Код материала: |
Числитель: L (liquid- |
|
Внешний |
|
жидкость) Знаме- |
Высота рабочей |
и внутренний |
|||
патронный фильтру- |
глубинный из фто- |
||||
натель: Рейтинг |
части элемента, мм |
диаметр элемента, |
|||
ющий |
ропласта-4 |
||||
фильтрации, мкм |
|
мм |
|||
|
|
|
|||
|
|
|
|
|
17
Патронные фильтрующие элементы для жидкостей
ГЛУБИННЫЕ ФИЛЬТРУЮЩИЕ ЭЛЕМЕНТЫ

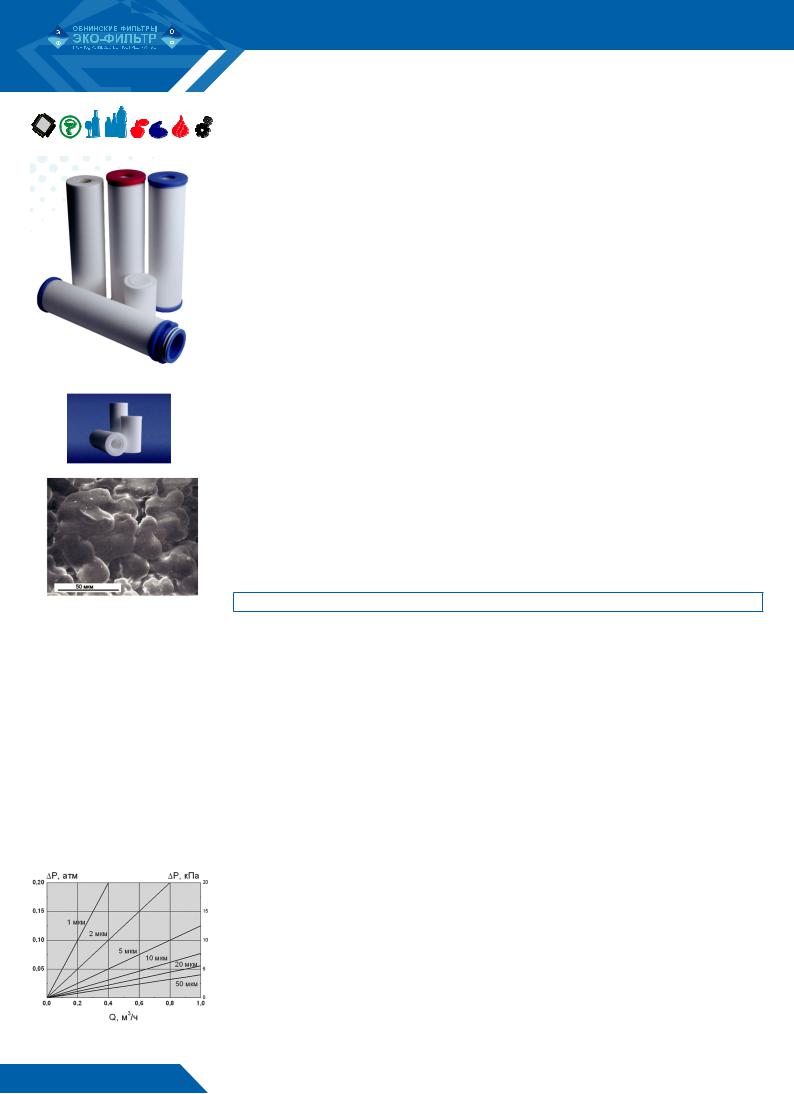

ЭКОПЛАСТ-PE
Марки ЭФП-101-L на основе порошка сверхвысокомолекулярного полиэтилена
Фильтрующие элементы ЭКОПЛАСТ-РЕ предназначены для удаления из жидких сред, в том числе высокоагрессивных, частиц размером более 1 мкм при температурах от -60 до +100°С.
Преимущественный диапазон использования – предварительная и финишная очистка жидкостей от твердых механических частиц.
Конструкция и материалы
Элемент выполнен из сверхвысокомолекулярного полиэтилена (СВМПЭ, ТУ 2211-001-98386801) без какихлибо добавок и наполнителей.
Фильтровальный материал представляет собой двухслойный полый пористый цилиндр высотой 90, 125 или 250 мм, в котором общая пористость и размер пор уменьшаются от наружных слоев к внутренним. Элементы высотой 500, 750 или 1000 мм получают сваркой 2, 3 или 4 элементов высотой 250 мм через переходные детали из полипропилена.
Эффективность удержания частиц – не менее 98% при заявленном рейтинге фильтрации и рекомендуемой скорости потока жидкости.
Мини патроны |
По согласованию с Заказчиком могут быть изготовлены фильтрующие элементы с различным сочетанием |
|
|
|
слоев. |
Общая информация
Высокая термохимическая стойкость сверхвысокомолекулярного полиэтилена, близкая к стойкости фто- ропласта-4, позволяет использовать элементы ЭКОПЛАСТ-РЕ для фильтрации практически всех жидких продуктов в диапазоне температур от -60 до +100°С.
Многослойная пористая структура обеспечивает высокую грязеемкость элементов ЭКОПЛАСТ-РЕ, особенно по отношению к твердым механическим загрязнениям.
Уникальная механическая прочность элементов ЭКОПЛАСТ-РЕ позволяет проводить фильтрацию при высоких перепадах давления и использовать элементы при фильтрации вязких сред. Также это позволяет проводить промывку элементов ЭКОПЛАСТ-РЕ обратным током горячей водой и моющими растворами, в режиме гидроударов, что особенно актуально при загрязнении нерастворимыми осадками.
Технические характеристики элементов высотой 250 мм
Рейтинг фильтрации, мкм |
1,0 |
2,0 5,0 10 20 50 |
|
|
|
||
Диапазон рабочих температур,°С |
от -60 до +100 |
||
|
|
|
|
Максимальный перепад давления в прямом и обратном направлении |
0.6 |
МПа при +20°С |
|
0.3 |
МПа при +100°С |
||
|
|||
Диапазон рН |
1÷14 |
||
|
|
||
|
Химическая стерилизация, автоклавирование при |
||
Стерилизация |
Т= +121°С в течение 30 минут. |
||
|
Количество циклов – не менее 20 |
||
Рекомендуемая скорость потока жидкости, л/ч |
до 500 |
||
|
|
|
|
|
Сертификация |
|
|
|
|
||
|
• Регистрационное удостоверение Росздравнадзора (Минздрава) |
|
|
||||
Гидравлические характеристики |
• Декларация Соответствия ТР ТС «О безопасности машин и оборудования» |
|
|||||
|
|
|
|
|
|
||
фильтрующих элементов высотой 250 мм |
|
|
|
|
|
|
|
марки ЭФП-101-L с разными рейтингами |
|
|
|
|
|
|
|
фильтрации по жидкости (μ=1сПз, t=20°С) |
|
|
|
|
|
|
|
Пример заказа (фильтрующего элемента ЭКОПЛАСТ-PE с рейтингом 1 мкм высотой 250 мм). |
|||||||
|
|||||||
|
|
|
|
|
|
|
|
|
|
|
МАРКИРОВКА |
|
|
||
|
ЭФП |
101 |
L/1 |
250 |
А0 |
S |
|
|
|
|
|
|
|
|
|
|
|
|
Числитель: |
|
|
|
|
|
Элемент |
Код материала: |
L (liquid- |
Высота рабочей |
Код адаптеров: |
|
|
|
жидкость) |
Уплотнительный |
|||||
|
патронный |
глубинный |
Знаменатель: |
части элемента, |
A0; A7; F0; F1; |
материал S; E |
|
|
фильтрующий |
из СВМПЭ |
мм |
R; RR |
|||
|
Рейтинг филь- |
|
|||||
|
|
|
|
|
|
||
|
|
|
трации, мкм |
|
|
|
|
|
|
|
|
|
|
|
|
18
Патронные фильтрующие элементы для жидкостей
ГЛУБИННЫЕ ФИЛЬТРУЮЩИЕ ЭЛЕМЕНТЫ

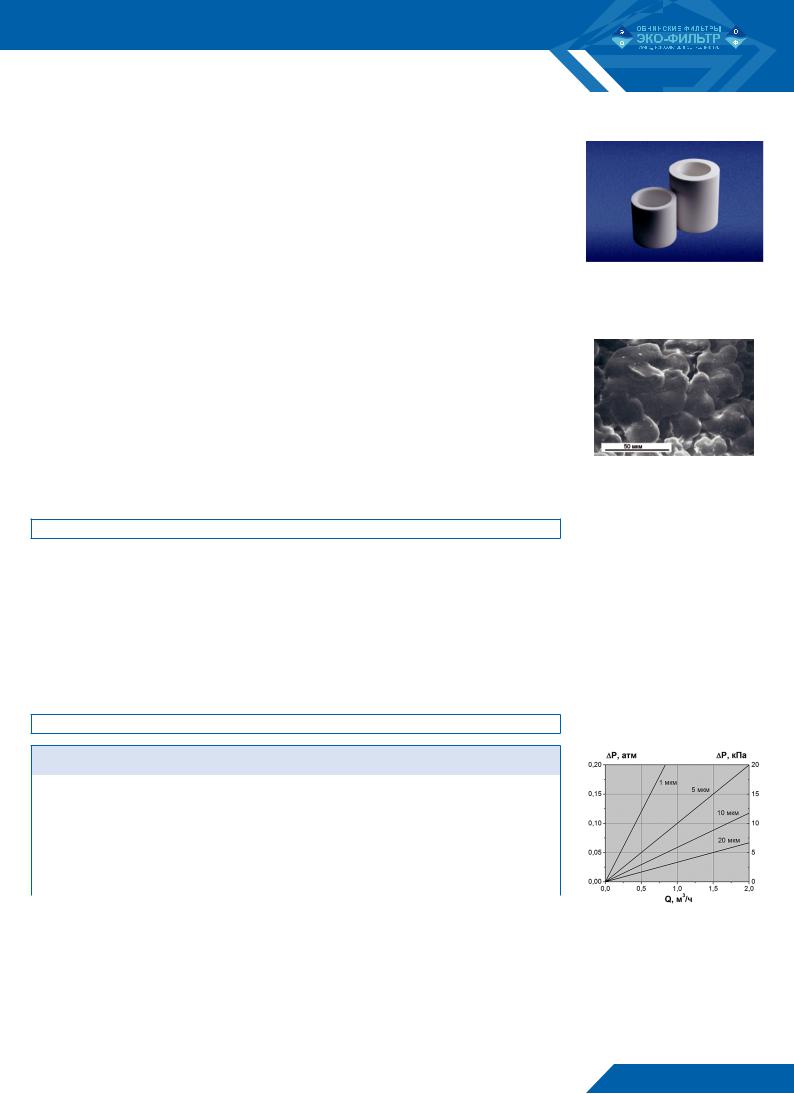

ЭКОПЛАСТ-ФЭП-PE-L
Марки ЭФП-111 на основе сверхвысокомолекулярного полиэтилена
Фильтрующие элементы ЭКОПЛАСТ-ФЭП-РЕ предназначены для удаления из жидких сред частиц размером более 1 мкм при температурах от -60 до +100°С в различных отраслях промышленности.
Конструкция и материалы
Элемент выполнен целиком из порошка сверхвысокомолекулярного полиэтилена (СВМПЭ, ТУ 2211-001-98386801) без каких-либо добавок и наполнителей.
Элемент представляет собой однослойный полый пористый цилиндр с размерами:
•с внешним диаметром 152 мм, внутренним диаметром 130 мм высотой до 205 мм;
•с внешним диаметром 116 мм, внутренним диаметром 94 мм высотой до 205 мм.
Рейтинг фильтрации элемента зависит от степени дисперсности порошка. Термоскрепление порошка происходит при спекании изделия в пресс-форме.
По согласованию с Заказчиком могут быть изготовлены фильтрующие элементы с другими размерами.
Общая информация
Высокая химическая стойкость дает возможность использования элементов ЭКОПЛАСТ-ФЭП-РЕ для фильтрации агрессивных жидкостей при температуре от -60 до +100ºС, а также обеспечивает большой ресурс работы за счет возможности проведения многократных химических регенераций.
Высокая механическая прочность позволяет выдерживать высокие перепады давления в прямом и обратном направлении. Возможность проведения отмывок горячей водой или моющими растворами, в направлении, противоположном направлению фильтрации, существенно увеличивает срок и особенно актуальна для удаления нерастворимых загрязнений.
Технические характеристики элементов высотой 205 мм
Рейтинг фильтрации, мкм |
1,0 |
5,0 10 20 |
|
|
|
||
Диапазон рабочих температур,°С |
От -60 до +100 |
||
|
|
|
|
Максимальный перепад давления в прямом и обратном направлении |
0.6 |
МПа при +20°С |
|
0.3 |
МПа при +100°С |
||
|
|||
Диапазон рН |
1÷14 |
||
|
|
|
|
Сертификация
• Декларация Соответствия ТР ТС «О безопасности машин и оборудования»
Пример заказа (фильтрующего элемента ЭКОПАСТ-ФЭП-РЕ тупикового с рейтингом 5 мкм высотой 205 мм).
НОВАЯ МАРКИРОВКА
ЭФП |
111 |
L/5 |
205 |
152/130 |
|
|
|
|
|
|
|
Элемент |
Код материала: |
Числитель: |
|
|
|
L (liquid-жидкость) |
Высота рабочей |
Внешний и внутренний |
|||
патронный |
глубинный |
||||
Знаменатель: Рей- |
части элемента, мм |
диаметры элемента, мм |
|||
фильтрующий |
из СВМПЭ |
||||
тинг фильтрации, мкм |
|
|
|||
|
|
|
|
||
|
|
|
|
|
Гидравлические характеристики фильтрующих элементов с геометрическими размерами 152-130-205 мм марки ЭФП-111-L с разными рейтингами фильтрации по воде (μ=1сПз, t=20°С)
19
Патронные фильтрующие элементы для жидкостей
ГЛУБИННЫЕ ФИЛЬТРУЮЩИЕ ЭЛЕМЕНТЫ

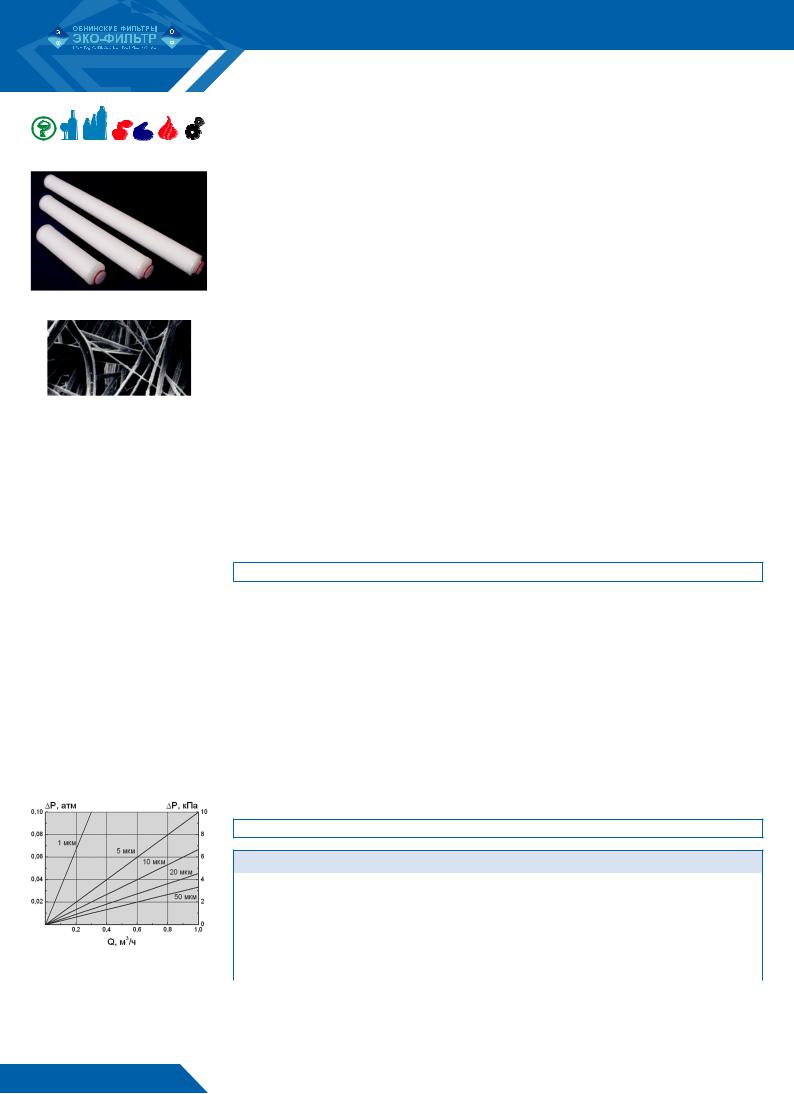

ЭКОПЛАСТ-PP
Марки ЭФП-103-L на основе волокнистого полипропилена
Фильтрующие элементы ЭКОПЛАСТ-РР предназначены для удаления из водных растворов, а также агрессивных жидких сред частиц размером более 1 мкм при температуре до +50°С.
Преимущественный диапазон использования – предварительная очистка жидкостей от твердых и коллоидных загрязнений.
Конструкция и материалы
Фильтровальный материал представляет собой полый пористый цилиндр высотой 250, 500, 750 или 1000 мм, в котором общая пористость и средний размер пор равномерно уменьшаются от наружных слоев к внутренним. Фильтровальный материал изготовлен нанесением волокна на вращающийся внутренний каркас способом раздува из расплава полипропилена (технология «melt blown»).
Элементы любой высоты могут быть изготовлены как в тупиковом, так и проходном исполнении. Концевые и переходные детали элементов выполнены монолитными из полипропилена и герметично приварены к торцам фильтровального материала.
Эффективность удержания частиц - не менее 98% при заявленном рейтинге фильтрации и рекомендуемой скорости потока жидкости.
Общая информация
Высокая химическая стойкость полипропилена позволяет использовать элементы ЭКОПЛАСТ-РР для фильтрации жидкостей в широком диапазоне рН (от 1 до 14). Градиентная пористая структура обеспечивает высокую грязеемкость элементов ЭКОПЛАСТ-РР, особенно по отношению к коллоидным частицам.
Низкое гидростатическое сопротивление и высокая производительность элементов позволяют использовать их при фильтрации больших потоков жидкости.
Доступная стоимость гарантирует рентабельность использования элементов ЭКОПЛАСТ-РР для широкого круга фильтрационных задач.
Технические характеристики элементов высотой 250 мм
Рейтинг фильтрации, мкм |
1,0 5,0 10 20 50 |
|
|
Диапазон рабочих температур, °С |
От -20 до +50 |
|
|
Максимальный перепад давления в прямом направлении |
0.4 МПа при +20°С |
|
|
Диапазон рН |
1÷12 |
|
|
|
Элементы могут быть подвергнуты химическим |
Стерилизация |
способам стерилизации. Стерилизация острым |
|
паром недопустима |
Рекомендуемая скорость потока жидкости, л/ч |
до 500 |
|
|
Гидравлические характеристики фильтрующих элементов высотой 250 мм марки ЭФП-103-L с разными рейтингами фильтрации по жидкости (μ=1сПз, t=20°С)
Сертификация
•Регистрационное удостоверение Росздравнадзора (Минздрава)
•Декларация Соответствия ТР ТС «О безопасности машин и оборудования»
Пример заказа (фильтрующего элемента ЭКОПЛАСТ-РP с рейтингом 1 мкм высотой 250 мм).
МАРКИРОВКА
ЭФП |
103 |
L/1 |
250 |
А0 |
S |
|
|
|
|
|
|
|
|
Числитель: |
|
|
|
Элемент |
Код материала: |
L (liquid- |
Высота рабочей |
|
|
жидкость) |
Код адаптеров: |
Уплотнительный |
|||
патронный |
глубинный из |
Знаменатель: |
части элемента, |
A0; A7; F0; F1; R1 |
материал S; E |
фильтрующий |
полипропилена |
Рейтинг филь- |
мм |
|
|
|
|
|
|
|
|
|
|
трации, мкм |
|
|
|
|
|
|
|
|
|
