Материал: Быстрый старт САПР

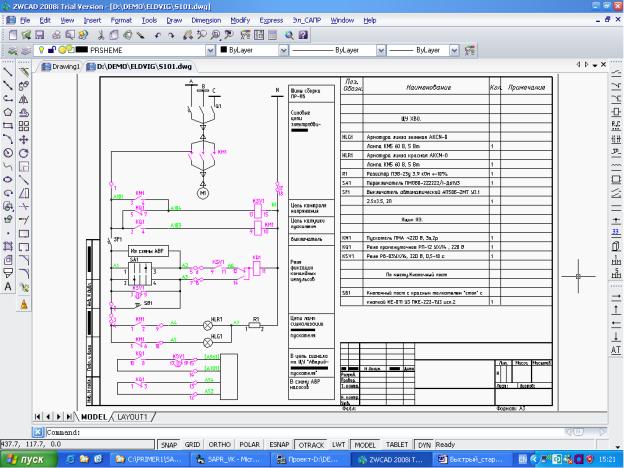

В качестве примера рассмотрим возможную последовательность действий для разработки проекта цепей управления электродвигателем. Принципиальная и монтажные схемы приведены в каталоге примеров DEMO.

Управление электродвигателем осуществляется со щита (переключатель и лампочки). Пускатель, реле фиксации команд и реле контроля напряжения устанавливаются в нетиповом ящике, который нужно спроектировать. Электродвигатель участвует в цепях АВР (автоматический ввод резерва). Информация о неисправности выводится на панель сигнализации.

Предполагаем, что программа уже установлена в соответствии с инструкцией и рисовальщик AUTOCAD или ZWCAD настроен.

1.Запускаем рисовальщик AUTOCAD или ZWCAD.

2.Запускаем программу САПР ЦВК (ПУСК – Программы – SAPR_VK –

SAPR_VK).

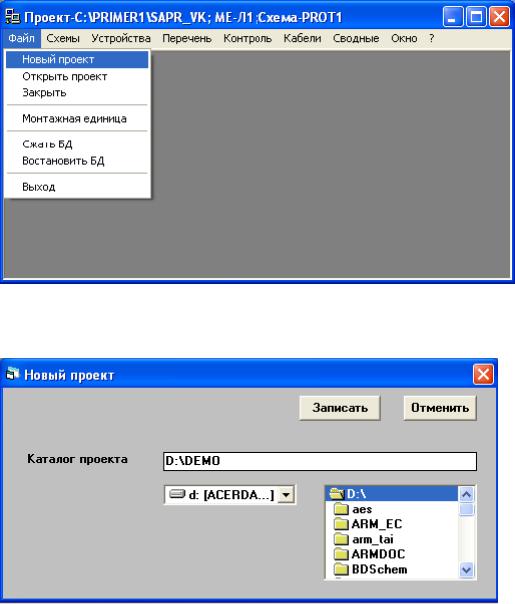

3. В программе САПР ЦВК создаем новый проект (ФАЙЛ – НОВЫЙ – Имя каталога, например, D:\DEMO.

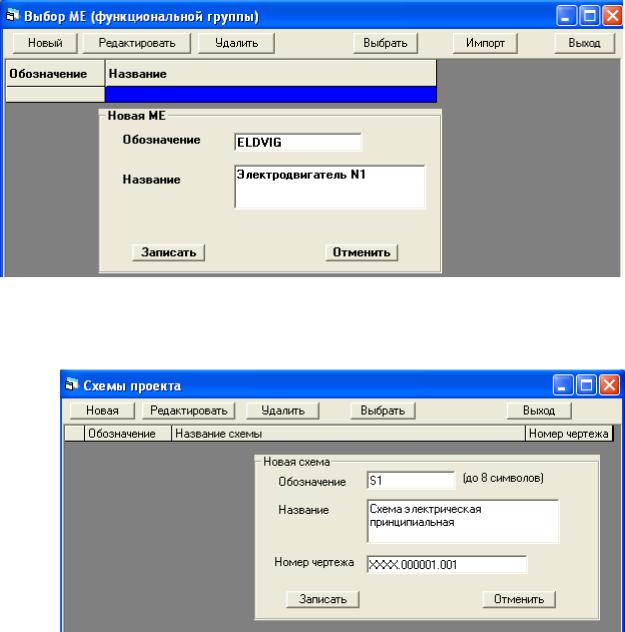

4. Создаем МЕ (функциональную группу) электродвигателя (в новом проекте запускается автоматически, в дальнейшем ФАЙЛ – Монтажные единицы) и выбираем ее для работы (двойной щелчок по нужной строке таблицы или кнопка Выбрать).

5. Для выбранной МЕ создаем принципиальную схему (в новом проекте запускается автоматически, в дальнейшем СХЕМЫ – Схемы проекта) и выбираем ее для работы (двойной щелчок по нужной строке таблицы или кнопка Выбрать).

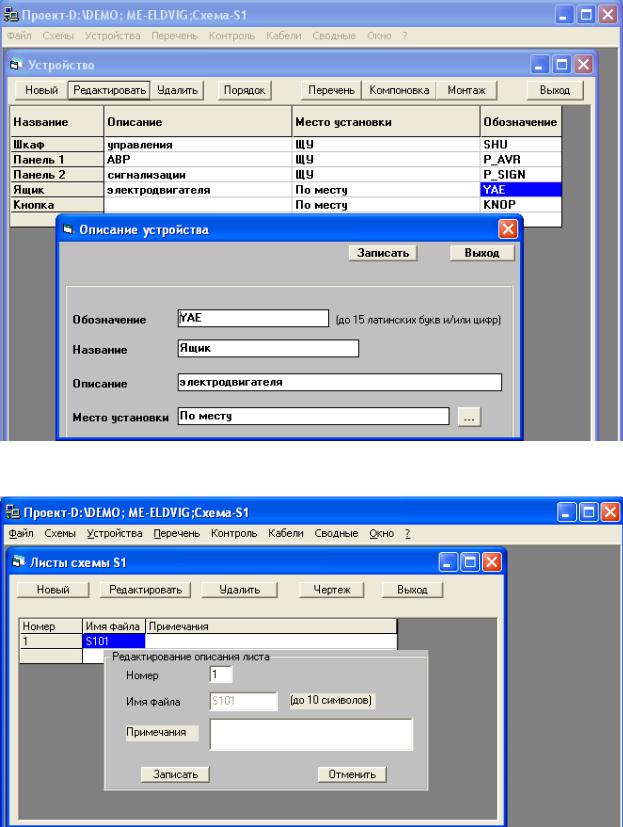

6. Задаем описание устройств (шкафов, панелей, пультов), на которых будет устанавливаться аппаратура схемы (Устройства).

7. Задаем название листа схемы (по умолчанию имя схемы+NN).

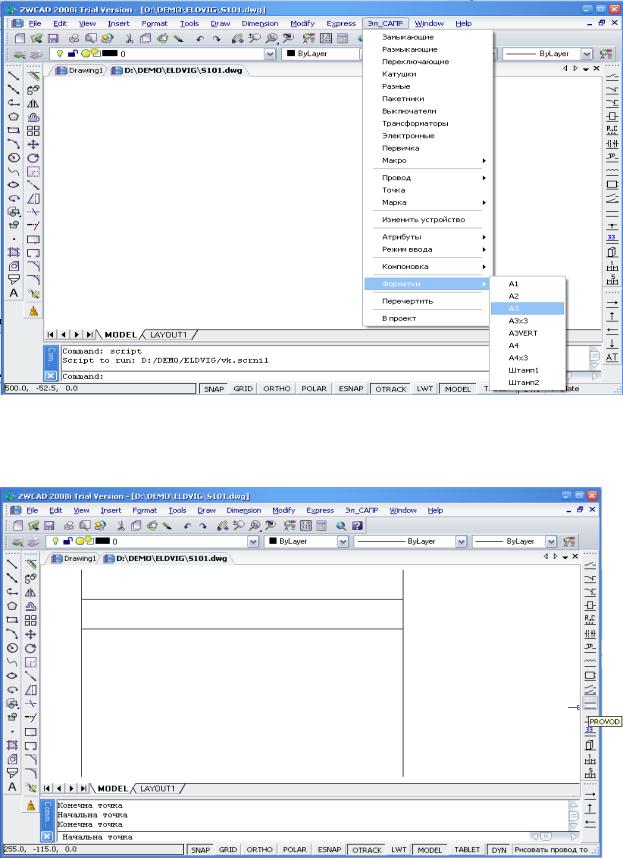

8. Затем по кнопке Чертеж лист автоматически загружается в рисовальщик, в котором кроме стандартного меню подключено меню Эл_САПР с основными элементами рисования схем (справа – соответствующее кнопочное меню).

9. Последовательность рисования схемы может быть произвольной (провода, элементы аппаратов, марки, точки пересечения проводов). Так как элементы автоматически врезаются в линию провода, то типовые участки можно начать с прорисовки линий.
