Материал: Автоматизация кормления в овчарне

ВВГ-3*2-1*1,7-1*1,5 с наружной изоляцией из ПВХ, сечением фазных жил сечением фазных жил 2мм²,сечением нулевой жилы 1,7мм²,сечением заземляющей жилы 1,5мм².

Способы прокладки кабеля.

Наружный монтаж кабеля

Данный способ является одним из самых недорогих, и его монтаж осуществляется довольно быстро. В случае повреждения кабеля не потребуется больших усилий для ремонта. Элементом крепления проводов к стенам здесь являются скобы и скрепы. Этот метод почти никогда не используется при прокладке кабелей в квартирах, и в последнее время становится все менее популярным при электрификации загородных домов.

Скрытый монтаж кабеля

Для данного вида прокладки кабеля требуется штробление стен. Штроба - это специальная выборка в стене, ширину и глубину которой определяют габариты закладываемых в нее проводов или труб. Основной задачей при скрытой прокладке кабеля является не только красивый внешний вид помещения, но и обеспечение безопасности при его эксплуатации. Скрытый монтаж электропроводки является самым популярным, но, в свою очередь, имеет ряд преимуществ и недостатков перед другими способами прокладки проводов. К преимуществам можно отнести: отсутствие проводов на стенах, их недоступность для детей, животных и различных грызунов, а также защищенность кабеля от бытовых механических повреждений, влаги и солнечных лучей. К недостаткам относится «невидимость» кабеля, что повышает риск его случайного просверливания при обустройстве помещения. Без наличия проекта электроснабжения или хотя бы схемы электропроводки этот риск значительно повышается. Повреждение провода в стене сильно затрудняет его ремонт и часто приводит к дополнительной прокладке кабеля или вскрытию стен.

Прокладка кабеля в коробе (кабельканале) Этот способ монтажа кабеля особенно популярен при электрификации офисных помещений, и довольно часто его используют для прокладки проводов в загородных домах, магазинах и производственных помещениях. Короба бывают с открывающимися крышками и глухими. Для красивой стыковки элементов короба отдельно приобретаются специальные уголки, тройники и заглушки. Прокладка кабеля в коробах не занимает много времени и средств. Размер кабельканала подбирается в соответствии с количеством закладываемых в него проводов. К удобствам эксплуатации коробов можно отнести возможность быстрого добавления в них дополнительных линий и беспрепятственного ремонта кабеля.

Подземная прокладка кабеля

Для подземного монтажа кабеля требуются довольно большие затраты средств на земляные работы. Кабель прокладывают либо в подземной кабельной канализации, либо закапывают. Степень защищенности кабеля и метод его прокладки определяются при разработке электропроекта. Обязательно учитываются условия эксплуатации кабеля. Работы могут осуществляются вручную или с помощью специального плугового укладчика для прокладки кабеля в траншеях.

Монтаж воздушной линии

Монтаж кабеля по воздуху от столба к дому или от дома к дому можно осуществить двумя способами:

. На фарфоровых изоляторах. Провода тянутся от столба к дому отдельными линиями и прикрепляются к высокопрочным фарфоровым изоляторам.

. С помощью растяжки. Для этого способа воздушной прокладки кабеля приобретаются: талреп, трос, металлические стяжки и хомуты. Талреп - это приспособление для крепления троса и регулировки его натяжения. Размер талрепа и толщина троса рассчитываются исходя из веса кабеля и длины самой линии. Для подъема на столб электрики используют специальные когти и пояс.

АППАРАТУРА УПРАВЛЕНИЯ

Аппаратура управления предназначается для оперативного управления технологическим оборудованием и индикации состояния электрических цепей. Аппаратура применяется в электрических цепях переменного тока частотой 50/60 Гц с напряжением до 660 В и постоянного напряжения до 400 В; устанавливается, например, в постах кнопочных, вводно-распределительных устройствах, устройствах автоматического включения резерва, станциях управления электрическими приводами и т.п.

Принцип работы

Светосигнальная арматура представляет собою унифицированные изделия с различными по цвету (белые, желтые, зеленые, красные, синие) и форме (конусными, цилиндрическими) светофильтрами. В качестве источника света используется либо неоновая лампа, либо светодиодная матрица.

Кнопки и переключатели также являются унифицированными изделиями, состоящими из двух частей: корпуса с контактными группами и головки с различным механизмом управления контактными группами. В ассортименте имеются корпуса как металлические, так и полимерные; в некоторых моделях корпусов имеется лампа подсветки.

Конструкция кнопок и переключателей позволяет при необходимости монтировать на них дополнительные размыкающие и замыкающие контакты.

Основные преимущества

Ассортимент аппаратуры управления более 150 наименований.

Универсальная разборная конструкция позволяет быстро монтировать изделия.

Широкий ассортимент светосигнальной арматуры различных по цвету, форме светофильтров; источникам света; материалу и исполнению.

Широкий ассортимент кнопок и переключателей различных по цвету, количеству и типу контактов, характеру коммутации; материалу и исполнению разнообразию ручек управления.

Быстрая и удобная замена лампы подсветки и светофильтров.

Возможность использования дополнительных размыкающих и замыкающих контактов.

Гарантийный срок эксплуатации 5 лет.

Пускатели для запуска электродвигателей

Транспортёр навозоуборочный шнековый.

Р = 3кВт

Для привода навозоуборочного транспортёра я выбрал пускатель типа ПМЕ111.

Транспортер-раздатчик ТВК-80Б.

Р = 5,5кВт

Для привода навозоуборочного транспортёра я выбрал пускатель типа ПМЕ113.

Настенная вентустановка VL-1200.

Р = 0,30кВт

Р = 0,30*2=0,60кВт.

Для вентиляции я выбрал АВВ типа S233R6.

Полная мощность всего оборудования.

Р=8кВт-2 двигателя АИР112МВ6 навозоуборочного транспортёра шнекового.

Р=11кВт-2 двигателя АИР 13256У3 для кормораздатчика ТВК-80Б.

Р=0,136кВт-2 двигателя для вентиляции.

Р=8,16кВт- для 34 лампы.

Р=3,0кВт-2 тепловых завесы

Р=8+11+0,316+8,16+3,0=30кВт

Исходя из расчётов я выбираю трансформаторную подстанцию ТП мощностью

Трансформаторная подстанция.

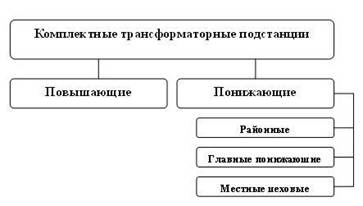

Типы ТП.

Трансформаторные подстанции бывают повышающие и понижающие.

Повышающие трансформаторные подстанции служат для преобразования напряжения тока генераторов, в ток высокого напряжения, что необходимо для транспортировки тока по линиям электропередач (ЛЭП) с наименьшими потерями.

Понижающие трансформаторные подстанции служат для преобразования напряжения тока поступающего с ЛЭП в более низкое для транспортировки его на промежуточные подстанции или непосредственно к потребителям.

В зависимости от назначения и от величины первичного и вторичного напряжений понижающие трансформаторные подстанции подразделяются на районные, главные понижающие и местные (цеховые).

Силовые масляные понижающие трехфазные двухобмоточные трансформаторы ТМГ общего назначения, мощностью от 10 до 1600 кВ*А напряжением до 35 кВ, предназначены для нужд народного хозяйства и внутренней и наружной установки. Силовые трансформаторы ТМГ-10 - 1600 выпускаются с номинальным напряжением первичной обмотки (высокого напряжения) до 35 кВ включительно и вторичной обмотки (низкого напряжения) - 0.4 кВ. Схема и группа соединений - У/Ун-0; Д/Ун-11.Напряжение регулируется без возбуждения. Для этого трансформаторы оснащены высоковольтными переключателями, которые присоединяются к обмотке высокого напряжения и позволяют регулировать напряжение ступенями при отключенном от сети трансформаторе со стороны НН и ВН с диапазоном ±2х2.5 %.

Характеристика моего трансформатора ТМГ.

Структура условного обозначения

овцеводческий кормление автоматизация

ТМГ - Х /10. У (ХЛ)1

Т - трансформатор трехфазный,

М - охлаждение масляное с естественной циркуляцией воздуха и масла,- номинальная мощность, кВ*А

- класс напряжения обмотки ВН, кВ*А

У (ХЛ)1 - климатическое исполнение и категория размещения по ГОСТ 15150-69.

Условия эксплуатации

Высота над уровнем моря - до 1000 м.

Температура окружающего воздуха:

для умеренного климата - от -45°С до +40 °С (исполнение «У»);

для холодного климата - от -60°С до +40 °С (исполнение «ХЛ»).

Относительная влажность воздуха - не более 80% при +25 °С.

Трансформаторы не рассчитаны для работы:

во взрывоопасной и агрессивной среде (содержащей газы, испарения, пыль повышенной концентрации и т. п.);

при вибрации и тряске;

при частых включениях со стороны питания до 10 раз в сутки.

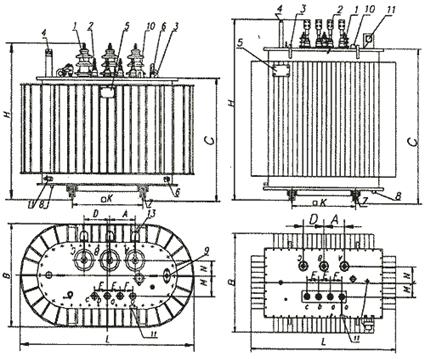

Конструкция трансформаторов.

Баки трансформаторов ТМГ -10-250 кВ*А овальной формы, а ТМГ -400-2500 кВ*А прямоугольной формы изготовлены с гофрированными стенками без маслорасширителя. Для подъема бака и трансформатора в сборе используются крюки, расположенные под верхней рамой бака. На крышке бака имеется кран (пробка) для залива масла, внизу бака имеются пробка для спуска масла, кран (пробка) для взятия пробы, болт заземления.

Активная часть состоит из магнитопровода, изготовленного из холоднокатаной электротехнической стали, обмоток и высоковольтного переключателя. Обмотки трансформаторов алюминиевые или медные.

Вводы ВН и НН наружной установки, съемные, изоляторы проходные фарфоровые. При токе ввода 1000А и выше в верхней части токоведущего стержня крепится специальный контактный зажим с лопаткой, обеспечивающий подсоединение плоской шины. Вводы ВН и НН расположены на крышке.

Для контроля уровня масла на крышке бака установлен поплавковый маслоуказатель. Для измерения температуры верхних слоев масла в баке на крышке трансформатора установлен термометр.

Объемное расширение масла, зависящее от температуры трансформатора, компенсируется изменением давления внутри бака за счет изменения конфигурации и объема гофростенок.

В герметичных трансформаторах типа ТМГ масло не соприкасается с воздухом и не окисляется. Они не требуют дополнительных расходов при вводе в эксплуатацию и не нуждаются в профилактических ремонтах ревизиях в течение всего срока службы, отпадает необходимость в анализе и регенерации масла. В трансформаторах мощностью от 160 до 2500 кВ*А устанавливаются катки, которые служат для продольного и поперечного перемещения трансформатора. По данным ТМГ я выбрал кабель NYM 3X20мм.

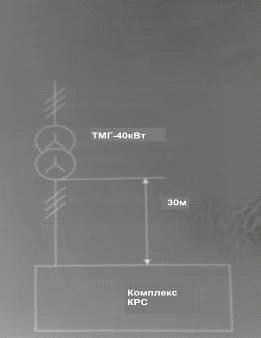

Высчитываем сопротивление:

=p*l/s

Где:

р - Удельное сопротивление меди;- Длина кабеля;- Площадь сечением= 0,017*50/20=0, 04 Ом.

Высчитываем силу тока:

= P/√3*Uном*cos f= 3000/√3*380*0, 8=76 A

Высчитываем потерю напряжения:

∆U = R*I

∆U = 0,04*76=3,04 В

МОЛНИЕЗАЩИТА

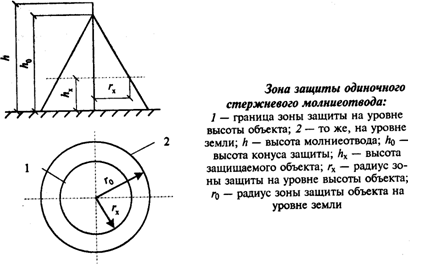

Важным вопросом электробезопасности является защита от удара молний, или молниезащита. Молния - это особый вид прохождения электрического тока через огромные воздушные промежутки, источник которого - атмосферный заряд, накопленный грозовым облаком. Для защиты от действия молнии устраивают молниеотводы (громоотводы). Это заземленные металлические конструкции, которые воспринимают удар молнии и отводят ее ток в землю. Различают стержневые и тросовые молниеотводы. Их защитное действие основано на свойстве молний поражать наиболее высокие и хорошо заземленные металлические конструкции.

По степени надежности защиты различают два типа зон:

А - степень надежности защиты превышает 99,5%;

Б - степень надежности защиты составляет 95-99,5%.

ОХРАНА ТРУДА

Требования охраны труда работников животноводства распространяются на все сельскохозяйственные предприятия. Эти требования основаны на Правилах безопасности труда при работе с различными механизмами, агрегатами, электроустановками и т.д., которые эксплуатируются при производстве животноводческой продукции, по охране труда работников и прежде всего женщин, регламентированных в трудовом законодательстве, а также распространяются на защиту труда работников животноводства от различных биологических рисков.

Все работники животноводства в соответствии с действующим законодательством должны проходить обязательные медицинские осмотры.

В состав производственной зоны животноводческого предприятия входят здания для содержания скота, хранения кормов, сооружения для хранения навоза, инженерные сооружения.

Здания и сооружения для крупного рогатого скота необходимо проектировать по технологическим и санитарным нормам.

Транспортные средства, используемые на животноводческой ферме, должны отвечать требованиям технической документации, должны быть исправными и управляться работником, имеющим документ, дающий право на управление тракторным агрегатом.

Погрузочные и разгрузочные операции должны отвечать всем требованиям и правилам, разработанным для отрасли животноводства. Оборудование для доения коров должно также соответствовать требованиям технической документации. Трубопроводы должны быть герметичными, без повреждений.

Следует обязательно огораживать навозохранилища, жижесборники, котлованы, колодцы, ямы, которые располагаются на территории фермы, в целях защиты не только работников, но и людей, оказавшихся вблизи с фермой.

Пусковые кнопки, рукоятки, рубильники должны быть расположены таким образом, чтобы не возникала вероятность случайного их включения. Причем расположения этих устройств должно быть удобным и безопасным для пользования работниками фермы.

Карданные, цепные, зубчатые и ременные передачи, соединительные муфты машин должны быть огорожены в соответствии с требованиями технической документации на данное оборудование.

Все оборудование, машины, установки животноводческой фермы должны периодически в установленные сроки осматриваться соответствующими специалистами. При проведении осмотра, регулировки, ремонта и др. работ, которые связаны с техническим уходом, механизмы и машины необходимо остановить, электрические установки выключить из питания и все приводные ремни снять.
