Материал: А27878 Андреев АК Материалы для низкотемпературной техники

Таблица 5.70

Предел прочности клеевых соединений алюминий–алюминий полиуретановыми клеями при сдвиге, МПа

По данным фирмы «Whittacer Corp» (США), стойкие к действию жидкого кислорода и пригодные для применения при криогенной температуре клеи могут быть получены на основе полиуретана из тетрафторфенилендиизоцианата и полиэфира на основе перфторпропилена или полиэфира на основе гексафторбензола и гексафторпентандиола.

Фирма «Мопsanto» (США) разработала полиуретановый клей на основе 2,6-диэтил-п-фенилендиизацианата. Прочность клеевых соединений на этом клее при сдвиге составляет 31–44 МПа при 20 К, 42 МПа при 77 К и 11–13 МПа при 423 К.

В отечественной космической технике для склеивания пластмасс нашел применение пастообразный полиуретановый клей ура-

лан 8089-А/В.

Созданы клеи на основе ароматических полимеров, работоспособных при температуре от 4 до 573 К. К ароматическим полимерам, содержащим гетероциклы, относятся полибензимидазолы, полиамиды, полибенэтиазолы, полихиноксалины, полиоксадиазолы, политриазолы и лестничные полимеры. По прочности соединений эти клеи не уступают эпоксидным и фенольным клеям.

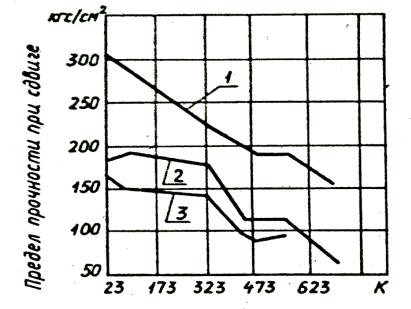

Разработанный фирмой «Narmco» клей имидайт 850 представляет собой 34–35 %-й раствор смолы имидайт 2321 на пиридине. Клей рекомендуется для склеивания стали, титановых и алюминиевых сплавов, бериллия в изделиях авиационной, ракетной и космической техники. Характеристики клеевых соединений различных металлов, выполненных клеем имидайт 850, приведены на рис. 5.17.

296

состоящие соответственно из грунтов Р4 и Р4А и клеев А5F и А5FА. Клеи применяют в авиационной и ракетной технике для склеивания титановых сплавов и сотовых конструкций. Склеивание осуществляют следующим образом: конструкцию помещают в вакуумный мешок, находящийся в автоклаве, нагревают до 300 °С со скоростью 2–4 град/мин под давлением 0,7 МПа и выдерживают в течение 1 ч. Окончательное отверждение производят на воздухе при 288 °С в течение 16 ч. Данные о прочности клеевых соединений при сдвиге различных металлов на клеях Р4/А5F и Р4А/А5FА приведены табл. 5.71.

применяют в сочетании с грунтом ВR-34. Использование грунта позволяет значительно повысить прочность клеевых соединений и стойкость к старению.

бует применения повышенной температуры, контактного давления, а в ряде случаев – и грунта для повышения адгезии.

298

В последнее время возрос интерес к анаэробным уплотнительным составам на основе полимеризационно-способных соединений акрилового или метакрилового ряда. Характерной особенностью анаэробных составов является их способность сохранять свои свойства в течение длительного времени в присутствии кислорода воздуха и быстро полимеризироваться при нарушении контакта с кислородом с образованием прочного полимерного слоя.

Анаэробные композиции применяют для законтривания резьбовых соединений, подвергающихся вибрации, для предотвращения утечки жидкости или газа при уплотнении соединений трубопроводов, для герметизации пор в литье, сварных швах изделий вакуумных систем, для защиты контактов в электроприборах и силовых установках .при сборке фланцевых соединений.

Физико-механические свойства анаэробных уплотняющих составов, работоспособных при криогенных температурах, представлены в табл. 5.72.

Таблица 5.72

Физико-механические свойства анаэробных герметиков

299

_______________

*Предел прочности при отрыве.

**Обеспечиваемая герметичность 1·10–5 – 1·10–7 л · мм рт.ст./с.

5.5.2.Основы технологии склеивания соединений, эксплуатируемых при низких и криогенных температурах

Ресурс, надежность, работоспособность и физико-механиче- ские свойства клеевых соединений существенно зависят от технологии склеивания. Основные операции технологического процесса склеивания: подготовка поверхностей склеиваемых материалов; приготовление клеевой композиции; нанесение клея на склеиваемые поверхности и отверждение клеевого слоя.

При склеивании металлов с металлами и с конструкционными неметаллическими материалами клей рекомендуется наносить на обе склеиваемые поверхности, что в большей степени гарантирует получение равномерной толщины клеевой прослойки по всей площади склеивания.

Способ нанесения клея на поверхность зависит от вязкости клея, условий производства и площади склеиваемых поверхностей. Жидкие клеи в зависимости от их вязкости наносят на склеиваемые поверхности кистью, шпателем, роликом, клеевыми вальцами, распылением в электрическом поле, окунанием и специальными клеенаносящими устройствами.

Все более широкое применение при склеивании конструкционных материалов находят пленочные клеи, являющиеся наиболее технологичными по сравнению с другими видами клеевых композиций. Клеевые пленки обеспечивают сплошную и равномерную по толщине клеевую прослойку, способствуют получению стабильного качества соединения. Они изготавливаются в рулонах или в виде листов. Пленки разрезают по картам раскроя, укладывают на поверхность деталей и прикатывают к поверхности деталей роликами или на специальных стендах с обогреваемой рабочей частью.

300
