По каждому варианту задания предусматривается поэтапное использование программы «REGCACH».

Этап 1.

Исследования на модели режима мониторинга – изменения численных значений контролируемого показателя качества X(i) за период планируемого выпуска продукции, ТЗ.

Для формирования графика мониторинга изменения X(i) в программу «REGCACH» вводятся исходные характеристики объекта, заданные коэффициенты интенсивности разладки Q5 и Q6 и направление разладки для эталонного варианта (см. таблицу задания). Программа запускается в режиме «без регулятора», Н2=0. При запуске программы вводится запрос d=1 на печать результатов в текстовый файл «cach» папки «ГРАФ» книги «REZULTAT» для оформления графика (см. в прил. 2 «АЛГОРИТМ» [http://de.ifmo.ru/-- books/appendix_1-10.zip]).

Оформленные графики результата сохраняются как листы «Excel» в папке «ГРАФ».

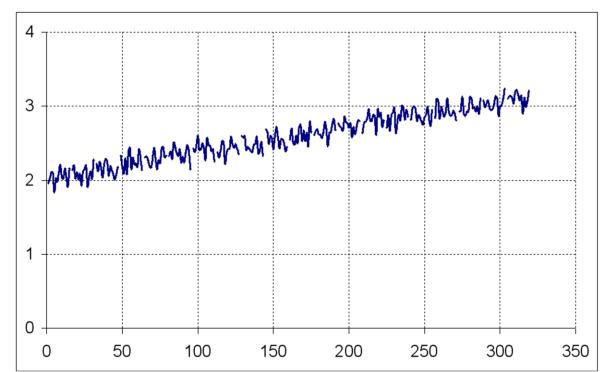

На рис. 20 представлен пример оформления через папку «REZULTAT» графика мониторинга для эталонного режима по варианту

B1 (см. табл. 8.1).

Рис. 20. Моделирование работы базового варианта объекта без регулятора

101

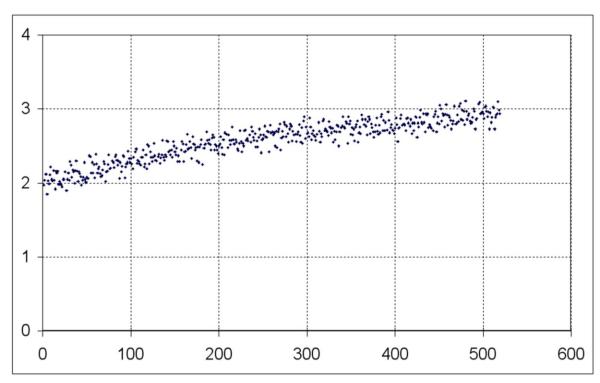

На рис. 21 – пример графика мониторинга для эталонного режима по варианту B2 (см. табл. 8.2).

Рис. 21. Моделирование работы базового варианта объекта без регулятора

По графику и сообщениям на экране вывода QB определяют момент перехода через границу блокировки продукции, количество брака за период ТЗ и диапазон отклонения показателя качества от номинала. Результаты анализа заносят в соответствующие графы таблицы задания. В соответствии с заданием исследование мониторинга, кроме эталонного варианта, проводят для указанных изменений производственных ситуаций на объекте при изменении плана выпуска продукции ТЗ и при «старении» технологического комплекса (увеличение нормативного значения СКО, Q4). Результаты записывают в столбцы «без регулятора» таблиц 8.1, 8.2 и 8.3.

Этап 2.

Исследования на модели «REGCACH» режима статистического регулирования качества – удержание в заданных пределах

102

показателя X(i) с использованием одного из законов. В таблице заданий по каждому закону представлен эталонный вариант настройки для одного из начальных состояний технологического комплекса.

При выполнении задания в программе «REGCACH» вызывается модуль, формирующий заданный закон:

САЗ-СКО- «Н2=0»;

МЕД- R - «Н2=;

КСВССКО - «Н2=2».

По запросу программы вводятся численные значения параметров эталонного варианта задания.

Программа запускается. После завершения вычислений на экране вывода QB – таблица имитации изменения контролируемого параметра X(i) за весь период выпуска продукции ТЗ, а также численные значения интенсивности управляющих воздействий на объект Y2, реализованных программой при имитации работы контура регулирования для эталонного варианта задания.

Полученные результаты по запросу программы (d=1) выводятся на печать в файл «cach» папки «REZULTAT», где оформляется (см. прил. 2 «Алгоритм») график изменения показателя качества X(i), а также управляющего воздействия Y2 в течение времени выпуска ТЗ.

На рис. 22 – пример графика для эталонного режима работы объекта при регулировании по закону САЗ-СКО. На рис. 23 и 24 – примеры графиков других законов.

Результаты записывают в соответствующие столбцы табл. 8.1, 8.2 и 8.3.

Рекомендуется, используя эталонный вариант состояния объекта, оценить на модели влияние на результат изменений основных параметров настройки контура статистического регулирования. Эти изменения могут быть предложены при выдаче индивидуальных заданий.

103

Рис. 22. Моделирование работы регулятора САЗ-СКО при управлении базовым вариантом режима объекта

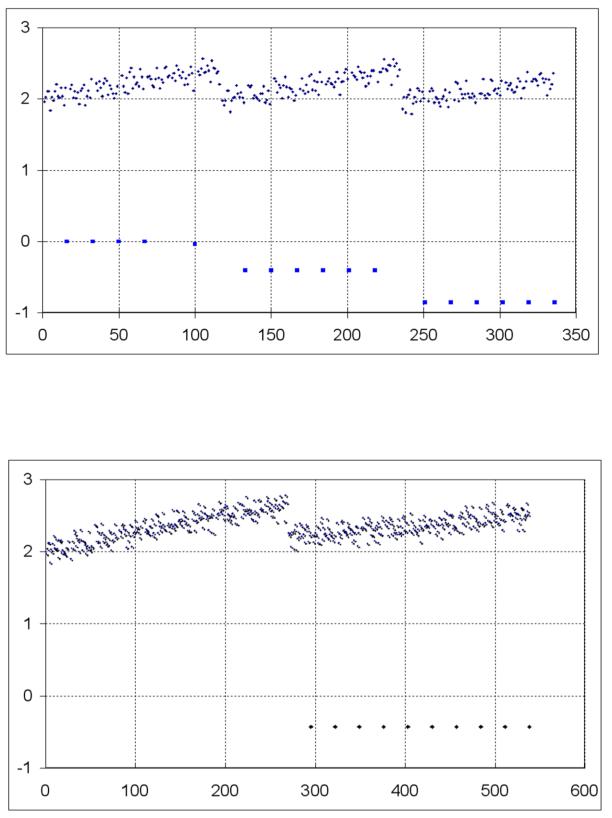

Рис. 23. Моделирование работы регулятора МЕД - R при управлении

104

Рис. 24.Моделирование работы регулятора КСВС - СКО при управлении базовым вариантом режима объекта

Аналогичным способом проводится проверка работы заданной системы статистического регулирования при указанных в задании изменениях производственных ситуаций на объекте (изменения ТЗ

и Q4).

Анализируя график изменения контролируемого параметра X(i), принимают решение о необходимости корректировки параметров настройки контура регулирования. Вносят изменения в «REGCACH» и проверяют результат, запуская соответствующий модуль.

Содержание отчета

Отчет оформляется по форме таблицы задания (прил. 8 [http://de.ifmo.ru/--books/appendix_1-10.zip], табл. 8.1, 8.2 и 8.3). В таб-

лицу вносят все проверенные на программе «REGCACH» варианты режимов работы объекта. В таблице указывают начальные характеристики и результаты, полученные при модельных испытаниях. К таблицам прилагаются рисунки по типу рис. 20 ÷ 24.
