С текстом программы «REGCACH» можно ознакомиться, вызвав на экран файл «REGCACH» из прил.8.

Программный шаблон вызывается и работает в среде компилятора «QBasic». По тексту программы размещены комментарии, поясняющие назначение основных блоков программы.

Программа «REGCACH» включает блок имитации изменения численного значения контролируемого показателя качества в течение всего времени выпуска продукции. При этом имитируются случайные отклонения показателя («помеха») по нормальному закону распределения. Также имитируется разладка характеристик стабильности процесса (САЗ и СКО).

Направления и интенсивность разладки задаются в форме коэффициентов разладки Q5 и Q6 при запуске имитатора по запросу программы. Численные значения Q5 и Q6 оценивают при анализе установленных для объекта периодов безотказной работы.

В блоке обработки результатов измерений показателя качества предусмотрены контроль перехода границ браковки продукции и границ настройки уставок для каждого заказанного по программе статистического закона регулирования качества.

Вблоках формирования регулирующих воздействий реализованы операции математической обработки результатов контроля показателя качества с целью определения управляющих воздействий YZ на технологический комплекс для настройки, а так же команд на остановку процесса.

Впрограмме предусмотрен вывод результатов на экран вывода QB, а так же по запросу программы в файл «REZULTAT» (см. «Алго-

ритм» в прил.2 [http://de.ifmo.ru/--books/appendix_1-10.zip]) для оформления графиков.

96

4.3. Содержание лаборторной работы «Исследование устойчивости режимов работы автоматизированного комплекса и возможности статистического регулирования качества

в процессе работы»

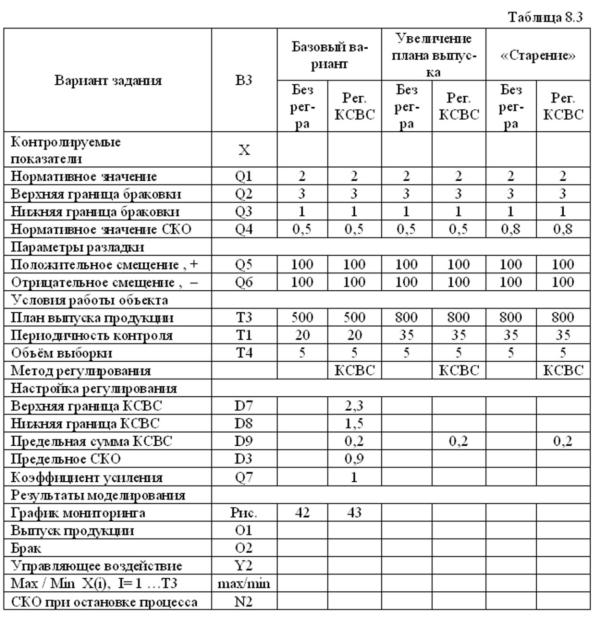

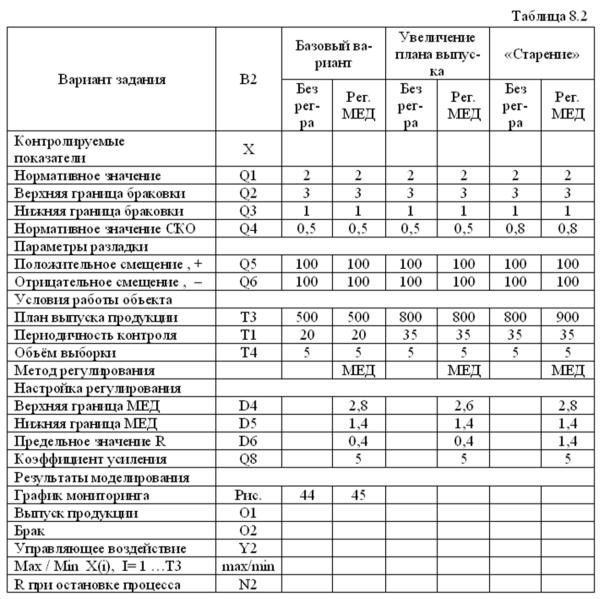

Варианты заданий оформлены в виде рабочих таблиц, которые можно распечатать из прил. 8 [http://de.ifmo.ru/--books/appendix_1-

10.zip], таблицы 8.1, 8.2 и 8.3.

Втаблицах 8.1, 8.2, 8.3 (рис. 17–19) технологического комплекса в качестве примера используются результаты аппаратурнотехнологического анализа комплекса дефростации мясных тушь (см. раздел 2, рис. 1).

Вграфе таблиц «эталонный вариант» занесены номинальные параметры состояния объекта при начале работы.

При выполнении работы необходимо для объекта управления

сопределенными начальными (номинальными) технологическими характеристиками и заданной (ожидаемой) интенсивностью разладки комплекса, выбрать и проверить на модели, имитирующей работу комплекса, оптимальные параметры настройки программы статистического регулирования качества при изменении производственных ситуаций на объекте.

97
