Окончание табл. 7
|
Обозначение |
Наименование |
|
|

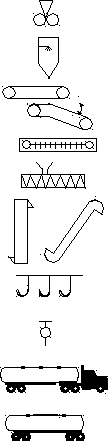

Гранулятор
|
|
|
Ороситель
|
|
|
Транспортер ленточный
|
|
|
Транспортер скребковый |
|
|
Транспортер винтовой
|
|
|
Транспортер вертикальный ковшовый (нория)
|
|
|
Транспортер подвесной
|
|
|
Тельфер (лебедка)
|
|
|
Автотранспорт
|
|
|
Автоприцеп
|
Таблица 8
Условные обозначения теплообменных аппаратов
|
Обозначение |
Наименование |
|
|
Теплообменник (без указания типа) |
|
|
Теплообменник с электрообогревом (без указания типа) |
|
|
Кожухотрубный одноходовой теплообменник
|
|
|
Многоходовые кожухотрубные теплообменники
|
|
|
Воздушный охладитель
|
|
|
Пластинчатые теплообменники
|
|
|
Теплообменник с оребренной трубой
|
|
|
Теплообменник типа «труба в трубе»
|
|
|
Градирня
|
|
|
Водяной конденсатор
|
|
|
Холодильник
|
|
|
Воздушный конденсатор |
|
|
Жидкостный испаритель |
|
|
Воздушный конденсатор |
2.6. Контроль и автоматика на технологических схемах
Разработав технологическую схему с расстановкой оборудования и произведя обвязку коммуникациями, необходимо решить вопросы контроля и управления технологическими процессами. Необходимо установить точки контроля и регулирования, параметры технологических процессов.
В дальнейшем технологическую схему передают специалистам по разработке систем контроля и автоматики для подбора приборов и разработки конкретных проектов автоматики для каждого технологического процесса.
Ниже представлены условные обозначения КИП (табл. 9), их функций (табл. 10), систем автоматики на технологических схемах (табл. 11, 12).
Таблица 9
Условные обозначения кип на технологических схемах
|
Однофункцио- нальные |
Многофункцио- нальные |
Сигнальные лампы |
|
Устанавливается по месту |
Устанавливается по месту
|
Устанавливается по месту
|
|
Доступ на главном щите
|
Доступ на главном щите
|
Доступ на главном щите
|
|
|
|
|
Таблица 10
Функциональные обозначения кип
|
Обозна-чение |
Параметр |
Обозначение |
Параметр |
Обозна-чение |
Параметр |
|
А |
Анализ |
G |
Измерение (размеры) |
М |
Влага или влажность |
|
В |
Горение горелки |
Н |
Управляется вручную |
Р |
Давление или вакуум |
|
С |
Электропро-водность |
I |
Электрический ток |
Q |
Количество или событие |
|
D |
Плотность |
J |
Мощность |
Т |
Температура |
|
Е |
Напряжение (ЭДС) |
S |
Скорость или частота |
R |
|
|
F |
Расход |
L |
Уровень |
К |
Время |
Таблица 11
Функциональные обозначения систем автоматики
|
Обозна- чение |
Система управления |
Обозна- чение |
Система управления |
|
|
Блокировка |
|
ЭВМ, устанавливаемая по месту |
|
|
Программируемый логический контроль главный |
|
Доступ к ЭВМ с главного щита |
|
|
Распределительная система управления по месту |
|
Доступ к ЭВМ со вспомогательного щита |
|
|
Распределительная система управления главная |
|
Распределительная система управления вспомогательная |
Таблица 12
Некоторые системы автоматического регулирования
|
Обозначение |
Наименование |
|
|
Регулятор давления прямого действия
|
|
|
Проходной предохранительный клапан
|
|
|
Электромагнитный клапан
|
2.7. Составление планов и разрезов
План помещения с указанием на нем технологического и транс-портного оборудования является изображением разреза здания горизонтальной плоскостью, проходящей под перекрытием здания – для изображения оборудования, а для изображения строительных элементов – в пределах дверных и оконных проемов.
Разрезом называется изображение здания, мысленно рассеченного вертикальной плоскостью.
Чертежи планов и разрезов зданий выполняются в масштабе чаще всего 1:100, реже 1:50 или 1:200.
Толщина линий на чертежах планов и разрезов: линии земли – 0,7…0,8 мм; каменные элементы, попадающие в сечение (стены, перегородки) – 0,6…0,7 мм; контуры других элементов – 0,3…0,4 мм; оборудование – 0,2…0,3 мм; рамки листов, основные надписи (штампы), основные членения таблиц и экспликаций, спецификаций и др. – 0,8 мм; кружки для нумерационной маркировки узлов – 0,3 мм; маркировочные кружки модульных координационных осей – 0,3…0,4 мм.
