Дворовая уборная площадью 4–6 м² размещается в корпусе с устройством изолированного входа со двора.

Мусоросборник – выгороженное с 3-х сторон место для металлических ящиков площадью 4–8 м², располагается не ближе 25 м от производственных и складских помещений.

Въезд на территорию предприятия и выезд необходимо предусматривать таким образом, чтобы удобно было пользоваться одним пропускным пунктом. Вход в административный корпус следует располагать как можно ближе к улице и проходной будке, возможно непосредственно с улицы.

В соответствии с противопожарными требованиями вокруг зданий завода должен быть обеспечен проезд для пожарных машин шириной не менее 4,5 м. Кроме основного выезда с территории должен быть предусмотрен запасной.

Основные проезды, площадки пешеходные дорожки, тротуары должны быть асфальтированы, остальная площадь озеленяется. Прилегающие соседние участки следует отделять полосой лиственных деревьев, кустарником шириной 2–4 м.

2.8.1. Общие требования к генеральным планам

При планировке не следует допускать неоправданных размеров дворов, проездов, излишней протяженности коммуникаций. Необходи-мо использовать рельеф местности в отношении отметок помещений.

Пол экспедиции при ручном отпуске упакованной продукции должен находиться на отметке 0,65 м от планировочной, административно-бытовых помещений – на отметке 0,15 м от планировочной; топочное отделение и котельная при доставке твердого топлива вагонетками должны быть на одном уровне с примыкающим к нему двором или ниже этого уровня. Превышение не желательно.

При планировке зон необходимо учитывать «розу ветров» – направление преобладающих ветров, с тем, чтобы, например, зона угольного топлива не находилась со стороны господствующего направления ветров к помещению завода.

Для облегчения условий труда горячие участки (например, пекарное отделение хлебозаводов, варочное отделение пивоваренных заводов и т. д.) нежелательно располагать окнами на южную, западную и юго-западную стороны. Экспедицию не рекомендуется обращать фронтом к направлению господствующих ветров.

Участки, к чистоте которых предъявляются повышенные требования (например, тестоприготовительное и тесторазделочное отделения на хлебозаводах, отделение чистой культуры на пивоваренных заводах) необходимо удалять от улиц на расстояние 10–16 м и защищать зелеными насаждениями.

Административное здание может располагаться на «красной линии», при этом пропускной пункт может быть встроен в здание завода.

2.8.2. Содержание и оформление чертежей генерального плана

Для составления генеральных планов необходимо иметь топографический план, выполненный по материалам геодезической съемки. Для составления генеральных планов используют также ситуационный план, который представляет собой план прилегающей к застраиваемому участку территории с указанием дорог, существующих зданий и сооружений зеленых насаждений и т. д.

Содержание и оформление генеральных планов устанавливает ГОСТ 21.108–85 и ГОСТ 21.5-8–85. Масштаб генеральных планов обычно составляет 1:500 или 1:1000, фрагментов 1:200, узлов 1:20.

К чертежам генеральных планов относятся:

– разбивочный план (расположение зданий и сооружений);

– план организации рельефа;

– план земляных масс;

– сводный план инженерных сетей;

– план благоустройства территории.

Иногда выполняют схему генерального плана, на основании которой после согласования с заказчиком, изготавливают рабочие чертежи.

Учебные чертежи выполняют в виде схем генерального плана.

Если на чертеже размещают одно или несколько изображений в одном масштабе, то масштаб их указывают в основной надписи после наименования изображения. Если размещают несколько изображений в разных масштабах, то его указывают под наименованием изображения.

Размеры на генеральных планах указывают в метрах с двумя десятичными знаками. Такая же размерность принимается для координат.

2.8.3. Линии обводки на генеральных планах

Линии обводки регламентированы ГОСТ 2.303–68. Проектируемые здания и сооружения – сплошная толстая линия (S). Проектируемые наземные инженерные сети, проектные горизонтали – сплошная толстая линия (S). Проектируемые подземные инженерные сети, линия нулевых работ – штриховая (S/2). Строительная геодезическая сетка, ограждение территории, сетка квадратов для подсчета объемов земляных масс, контуры отмостки зданий и сооружений – сплошная тонкая (S/3). Условная граница территории – шрихпунктирная с двумя точками (2/3 S).

Толщину линии S принимают в зависимости от масштаба и наглядности чертежа.

2.8.4. Оформление листа чертежа генерального плана

При выполнении чертежей генерального плана следует обратить внимание на равномерное заполнение поля листа и на наглядность изображения. Чертеж генерального плана располагают вдоль длинной стороны листа. Верхняя часть изображения должна соответствовать северной части территории участка. Допускается отклонение от ориентации на север в пределах 90 влево или вправо. На всех листах чертежи генплана выполняются с одинаковой ориентацией.

На листе генплана изображают «розу ветров» – диаграмму, показывающую среднее число ветреных дней в течение года в процентах для данной местности и направление ветров относительно сторон света. Данные о ветре откладывают в масштабе от принятой за центр точки навстречу ветру. Таким образом, каждый отложенный отрезок показывает направление к центру «розы ветров» и продолжительность действия ветров в процентах относительно сторон света. Направление ориентации, т. е. линия «юг-север», во всех случаях указывают стрелкой.

Здания и сооружения на генплане маркируют арабскими цифрами. Маркировочную цифру рекомендуется располагать в правом нижнем углу контура здания.

Расположение графического материала на листах генплана может быть различным, но чаще всего в левой верхней части листа вычерчивают «розу ветров», ниже располагают ситуационный план с выделением участка строительства. В левой нижней части размещают условные обозначения, не вошедшие в ГОСТ 21.108–78, с соответствующими пояснениями. В центре листа – чертеж генплана.

В правой части листа сверху вниз располагают таблицу (экспликацию) зданий и сооружений, характеристику генплана и т. п., а также текстовые указания (примечания). Ширина их, как правило, принимается равной ширине основной надписи.

Между этими данными и основной надписью рекомендуется оставлять свободное поле не менее 45 мм для внесения изменений, возникших после окончания проектирования.

Пример основных показателей генплана дан в табл. 15.

Таблица 15

Основные показатели генплана хлебозавода с четырьмя печами хпс-25

Условные графические изображения проектируемых территорий и границ.

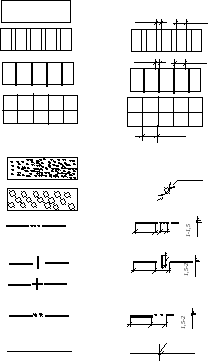

Ниже представлены условные графические изображения и размеры проектируемых территорий и границ зданий (табл. 16) и сооружений (табл. 17), элементов озеленения и благоустройства (табл. 18).

Таблица 16
