Материал: А27197 Василинец ИМ Проектирование предприятий отрасли

44. Рекомендуемый состав и содержание разделов проекта «Управление производством, предприятием и организация условий и охраны труда рабочих и служащих» и «Архитектурно-строительные решения».

45. Рекомендуемый состав и содержание разделов проекта «Инженерное оборудование, сети и системы».

46. Рекомендуемый состав и содержание разделов проекта «Организация строительства» и «Охрана окружающей среды».

47. Виды сметной документации. Два уровня цен в сметной документации.

48. Метод определения сметной стоимости предприятия.

49. Резерв средств на строительство предприятия в сметном расчете.

50. Раздел проекта «Эффективность инвестиций».

51. Порядок утверждения стадии «Проект».

52. Из каких разделов состоит стадия «Рабочая документация»?

53. Какие чертежи входят в состав стадии «Рабочая документация»?

54. Состав пояснительной записки стадии «Рабочая документация».

55. Зачем производится типизация проектных решений? Кто разрабатывает типовые проекты?

56. Степени типизации проектных решений.

57. Утверждение типовых проектов. Паспорт типового проекта.

58. Привязка типовых проектов к местным условиям. Какие проекты не разрабатываются в типовых проектах?

59. Какие работы производятся в процессе привязки типовых проектов?

60. Преимущества применения вычислительной техники при проектировании предприятий.

61. Что такое полностью автоматизированное проектирование? Где оно применяется в настоящее время?

62. Как используют вычислительную технику в настоящее время при проектировании предприятий?

63. Роль пакетов прикладных программ при использовании вычислительной техники в проектировании.

64. Что такое «Система автоматизированного проектирования», из каких элементов она состоит? Применение САПР.

65. Преимущества применения САПР. Работа проектантов при использовании САПР и ответственность за принятые решения.

На основании первой части данного курса студенты-заочники выполняют первую контрольную работу. Для выполнения контрольной работы необходимо проработать вышеприведенный материал и ответить письменно на вопросы, номера которых выбирают по нижеприведенной таблице исходя из шифра студента по сумме двух последних цифр.

Таблица

Часть 2

2.1. Правила оформления графической части проектной документации

Графической частью проектной документации являются чертежи; различного рода спецификации; габаритные чертежи оборудования; ведомости, необходимые для возведения зданий строящегося предприятия, размещения в нем оборудования, обвязки оборудования, обеспечения управления оборудованием, создания благоприятных условий работы работников предприятия.

Назначение чертежей в составе проектной документации:

1. По чертежам генерального плана располагают здания, сооружения, коммуникации и элементы благоустройства на территории предприятия.

2. По строительным чертежам строят здания, сооружения, решают вопросы жизнеобеспечения людей в зданиях (освещение, отопление, вентиляцию, кондиционирование воздуха и др.).

3. По различным ведомостям обеспечивают стройку необходимыми материалами.

4. По спецификациям оборудования и габаритным чертежам оборудования комплектуют стройку необходимым оборудованием.

5. По технологическим планам, разрезам и установочным чертежам располагают оборудование в зданиях или на территории предприятия.

6. По технологическим схемам, схемам автоматики, по схемам разводки трубопроводов связывают оборудование между собой трубопроводами, транспортными элементами для передачи материала от одного аппарата к другому, для подвода сырья, воды, пара, электроэнергии, для отвода конденсата, использованной воды, слива в канализацию и т. д.

Разработка технологической части проектной документации начинается с разработки технологических схем.

2.2. Общие правила оформления проектно-сметной документации

В основном строительные чертежи выполняются по тем же правилам, что и машиностроительные (те же методы проецирования, используются такие же типы линий и т. д.). Однако имеются и отличительные особенности, например, применяются другие масштабы, иначе наносятся размеры, иная последовательность выполнения чертежей и др.

При выполнении чертежей необходимо пользоваться строительными нормами и правилами – СНиПами.

При выполнении чертежей пользуются Системой проектной документации для строительства – СПДС. В отдельных частных случаях используют ранее изученную единую систему конструкторской документации – ЕСКД.

Строительные чертежи выполняются на стандартных листах чертежной бумаги по ГОСТ 2.301–68. Если размер листа несколько больше размера стандартного формата чертежа, то его обводят сплошной тонкой линией (толщиной примерно 0,2 мм). Рамку листа (с учетом полей: слева – 20 мм; сверху, снизу и справа – 5 мм) обводят сплошной толстой линией (толщиной примерно 0,8 мм). В пра-вом нижнем углу чертежа делается основная надпись в соответствии с системой СПДС (рис. 1).

(13) (14) (15) (16) (17) (18) (1)

(2)

Изм. Кол.Лист№док Подп. Дата

Стадия Лист Листов

(9) (10) (11) (12) (3 )

(5) (6) (7)

(4) (8)

Рис. 1. Основная надпись (штамп) в соответствии с системой СПДС (по ГОСТ 21.103–78)

Штамп заполняется следующим образом: (1) – обозначение документа, состоящее из шифра кафедры (ПД – пищевой биотехнологии), года выполнения проекта (02 – 2002 г.), регистрационного номера студента, присваеваемого кафедрой (например 011), обозначения работы, будь это курсовой проект, курсовая работа, дипломный проект или дипломная работа (КП, КР, ДП или ДР), номера листа документа (для общезаводских технологических схем присваи-ваются номера 00.000 Сх1, 00.000 Сх2 и т. д., для схем контрольно-измерительных приборов и автоматики – 00.000 Сх КИПиА, для генерального плана предприятия – 00.000 ГП, для планов, разрезов и других чертежей общих видов назначаются нарастающим итогом – 01.000, 02.000 и т. д., для деталировочных чертежей в зависимос- ти от номера узла, в который входит деталь – 02.001, 04.005 и т. д.; (2) – наименование объекта, например «Реконструкция хлебозавода г. Тихвина»; (3) – наименование здания или сооружения в составе объекта; (4) – наименование документа, изображенного на данном листе, например «План на отм. 4.800 в осях А–Ф, 1–10 (М 1:100)»; (5) – условное обозначение стадии проектирования; (6) – порядковый номер листа, если чертеж состоит из нескольких листов (в случае, если чертеж представлен на одном листе – графу оставляют пустой); (7) – общее количестве листов в документе; (8) – наименование или условно-закрытое наименование организации, разработавшей документ, например «Кафедра пищевой биотехнологии СПбГУНиПТ»; (9) – должности лиц, подписавших документ (например сверху вниз Зав. кафедрой, руководитель, нормоконтроль, Консультант, Исполнитель); (10) – фамилии должностных лиц; (11) – подписи должностных лиц; (12) – дата подписания документа; (13), (14), (15), (16), (17), (18) – регистрация изменений, вносимых в данный документ после его утверждения (в учебных документах оставляют пустыми). Размеры штампа даны на рис. 2.

Разработка проектно-сметной документации на строительство предприятий осуществляется непосредственно на основании утвержденных заданий на проектирование.

Проектную документацию, предназначенную на согласование, экспертизу и утверждение и ее разделы, следует разрабатывать без излишней детализации в составе и объеме, достаточном для обоснования принимаемых проектных решений, для определения объемов основных строительных решений, для определения объемов основных строительно-монтажных работ, потребности в оборудовании, строительных конструкциях, материальных, топливно-энергетиче-ских, трудовых и других ресурсах, а также для правильного определения сметной стоимости строительства. При этом имеется в виду, что при составлении стадии проектной документации «Рабочая документация», проектная организация может осуществлять дополнительные проработки, уточняющие материалы документации.

185

10 10 10 10 15 10 120

15 15 20

70 50

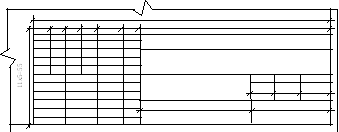

Рис. 2. Размеры основной надписи (штампа)

Разделы записок следует излагать в четкой лаконичной форме, а приводимые показатели и итоговые данные расчетов и обоснований оформлять, в основном, в табличной форме.

Графическую документацию необходимо составлять, как правило, с максимально возможным совмещением изображений проектных решений.

Объем проектно-сметной документации должен быть минимальным, но достаточным для оценки правильности и качества принятых решений и правильности расчета сметной стоимости строительства для документации, предъявляемой на согласование, экспертизу и утверждение, а также достаточной для проведения всех строительных, монтажных и пуско-наладочных работ при строительстве объекта.

При разработке графической части проектной документации масштабы изображений принимаются минимальными, в зависимости от сложности изображения, но обеспечивающими достаточную ясность изображения и четкость копий при современных способах размножения чертежей.

Проектно-сметная документация выполняется в соответствии с требованиями ГОСТов СПДС. Системой ЕСКД пользуются только при разработке чертежей нетипового оборудования, входящих в состав проектной документации и чертежей строительных конструкций, которые не будут изготавливаться на месте, а заказ на их изготовление будет размещен на предприятиях стройиндустрии или на машиностроительных заводах.

Для того, чтобы чертеж был выразительным и хорошо читался, необходимо выполнять его линиями разной толщины, согласно ГОСТ 2.303–68. Применяются следующие типы линий: сплошная, штриховая, штрих пунктирная, волнистая.

Толщину обводки выбирают в зависимости от масштаба и сложности изображения и от назначения чертежа. Толстая линия обозначается буквой S и выбирается в пределах 0,5…1,4 мм. Исключением является толщина трубопроводов на технологических схемах, которая может достигать 2…2,5 мм. Толщина линий должна быть одинаковой для всех изображений на одном чертеже и в том же масштабе.

Для рамок чертежей, основных надписей и спецификаций следует применять сплошные линии толщиной S и менее.

Для того, чтобы чертеж был понятен, на нем делают поясняющие надписи и размерные числа. В настоящее время надписи на чертежах и других технических документах всех отраслей промышленности и строительства выполняются чертежным шрифтом по ГОСТ 2.304–81. При компьютерном выполнении технической документации рекомендуется курсивный шрифт GОSТ typе В.
