– коэффициент, определяемый по графику, приведенному на рис.4.1, в зависимости от гибкости ребра λ:

; (4.7)

- гипотенуза ребра, – для опоры-лапы;

для опоры-стойки определяется из рис. 3.

- число ребер в опоре ( = 2, рис. 2.3);

- толщина ребра;

- вылет ребра;

- допускаемое напряжение на сжатие для материала ребер опоры;

- коэффициент уменьшения допускаемых напряжений при продольном изгибе.

Для опор типа 1; 3 – = 0,6.

Для опор типа 2 – = 0,4.

Для стали марки Ст.3 напряжение в ребрах должно быть не более 100 МПа. Если оно больше допустимого, то увеличивают толщину ребра и рассчитывают повторно.

Проверка на срез прочности угловых сварных швов, соединяющих ребра с корпусом аппарата;

(4.8)

где = 0,85 ∙ S₁ – катет шва;

– общая длина швов;

– допускаемое напряжение на срез в сварном шве, < 80 МПа.

Расположение опор-стоек и опор-лап для корпусов типа 0; 1; 2; 3 (см. табл. (6-12; 14) и присоединительные размеры приведены на рис. 4.4; 4.5 и в табл.3.

4.2. Конструкция опор –лап и опор-стоек

Опора приводов для корпусов типа 0; 1; 2; 3 представлена на рисунке 4.6, присоединительные размеры приведены в табл. 4.4, где

D₅ - размер болтовой окружности для присоединения стоики привода;

D₁ - размер болтовой окружности для присоединения торцового или сальникового уплотнения вала перемешивающего устройства;

d₁, d₂ - размеры болтов (шпилек) для крепления уплотнения вала и привода соответственно;

n и n₁ - количество болтов (шпилек) уплотнения и привода соответственно.

Рис. 4.1. График к расчету ребра опоры

Рис. 4.2. Конструкция опор-лап

типа 1, 2, по ОСТ 26-665-87. Исполнение 2:

1 – косынка; 2 – основание; 3 – подкладной лист;

4 – регулировочный болт

Таблица 4.1

Размеры опор-лап типа 1, 2 исполнения 2 по ГОСТ 26-655-72 (для рис. 4.2)

Допус-каемая нагрузка на опору, кН	Диаметр аппарата, мм	Тип	а, мм	a₁, мм	a₂, мм	b, мм	b₁, мм	b₂, мм	с, мм	c₁, мм	h, мм	h₁, мм	l, мм	S_t, мм	K, мм	K₁, мм	R, мм	r, мм	d₀, мм	d₁, мм	f, мм	Масса	Подкладной лист, кг
40	1000	1	170	190	120	185	150	400	40	100	285	20	100	10	30	50	800	20	35	М24	50	7,77	2,6
		2				315					390					80					160	16,43
63	1400	1	210	250	150	230	170	160		120	345	24	120	12	35	60	1100			М30	60	14	4,5
		2				380					470					100					210	28
100	2000	1	250	310	200	310	230	220		160	460	30		16	40	80	1400	30	42	М36	80	33,4	10
		2				520					620					130					280	69,3
160	2400	1	340	380	250	390	290	280	60	200	570	36	150	20	60	100	1600	40		М42	100	65,8	19,5
		2				650					780					180					360	137,8
250	2800	1	410	453	300	480	360	350		240	680	40		24	75	120	1800	50		М48	180	116,4	32,9
		2				800					940					220					435	245,6

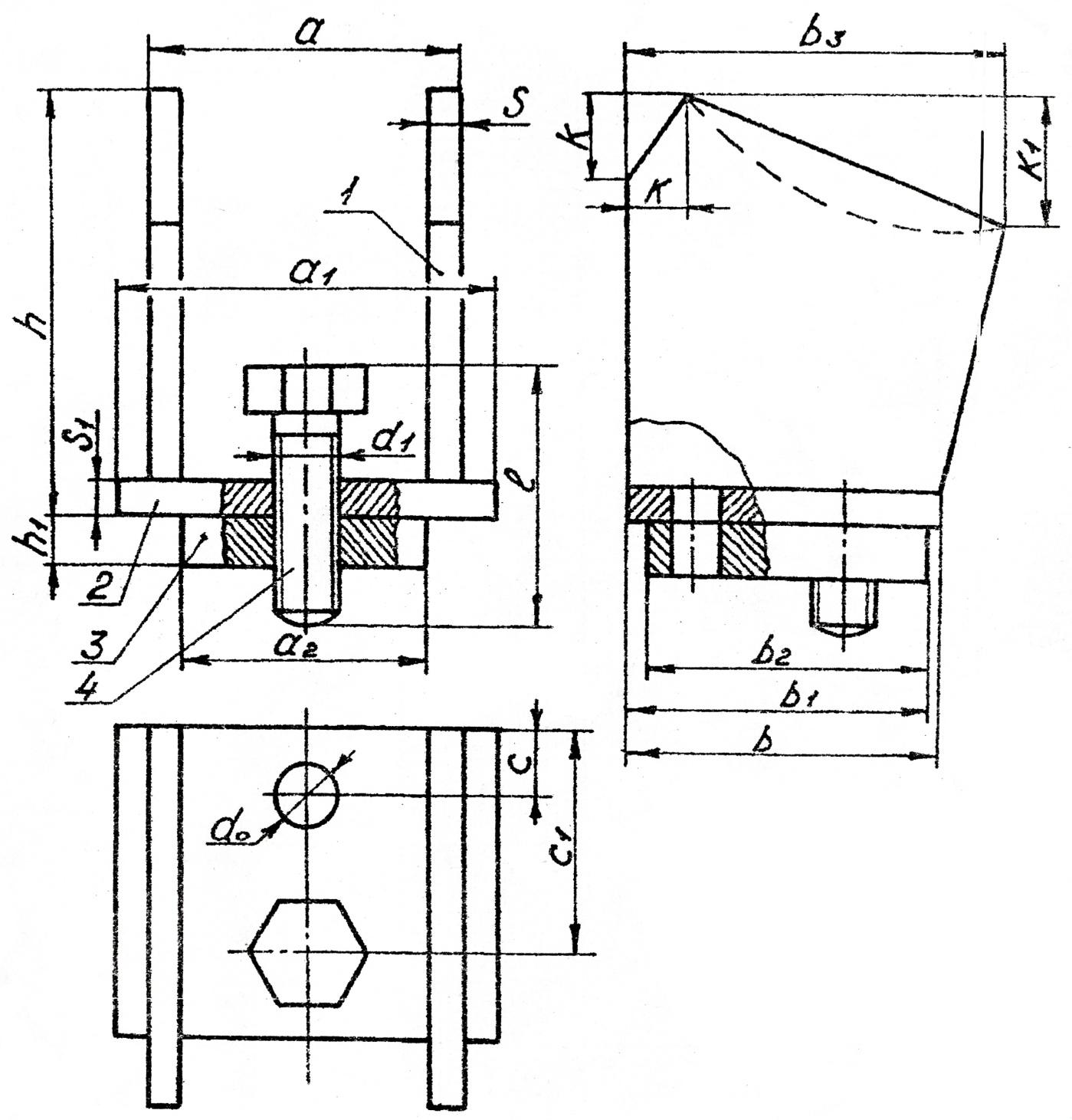

Рис.4.3. Конструкция опор-стоек типа 3 по ОСТ 26-365-87

Исполнение 2:

1 – косынка; 2 – основание; 3 – подкладной лист; 4 – регулировочный болт

Таблица 4.2

Размеры опор-стоек типа 3 исполнения 2 по ГОСТ 26-655-72 (для рис. 3)

Допус-каемая нагрузка на опору, кН	Диаметр аппарата, D, мм	Тип	а, мм	а₁, мм	а₂, мм	b, мм	b₁, мм	b₂, мм	b₃, мм	с, мм	c₁, мм	h, мм	h₁, мм	l, мм	S₁, мм	К, мм	K₁, мм	r, мм	d₀, мм	d₁, мм	Масса, кг	Подкладной лист, кг
40	1000	3	170	200	120	180	150	140	240	40	100	420	20	100	12	50	125	20	35	М24	17,5	2,6
63	1400	3	280	230	150	200	170	160	280		120	490	24	120	14	15	150	20	35	М30	27,6	4,5
100	2000	3	270	310	200	250	230	220	360		160	630	30	120	18	20	180	30	42	М36	57,6	10
160	2400	3	360	400	250	340	290	280	480	60	200	840	35	150	24	25	250	40		М42	136,6	20
250	2800	3	500	550	300	490	360	350	620	60	240	1200	40	150	34	35	350	50		М48	394	33

Примечание. Пример условного обозначения опоры типа 3 исполнения 2 с допускаемой нагрузкой 40 кН:

Опора 3-2-40 ГОСТ 26-655-72

Рис. 4.5.

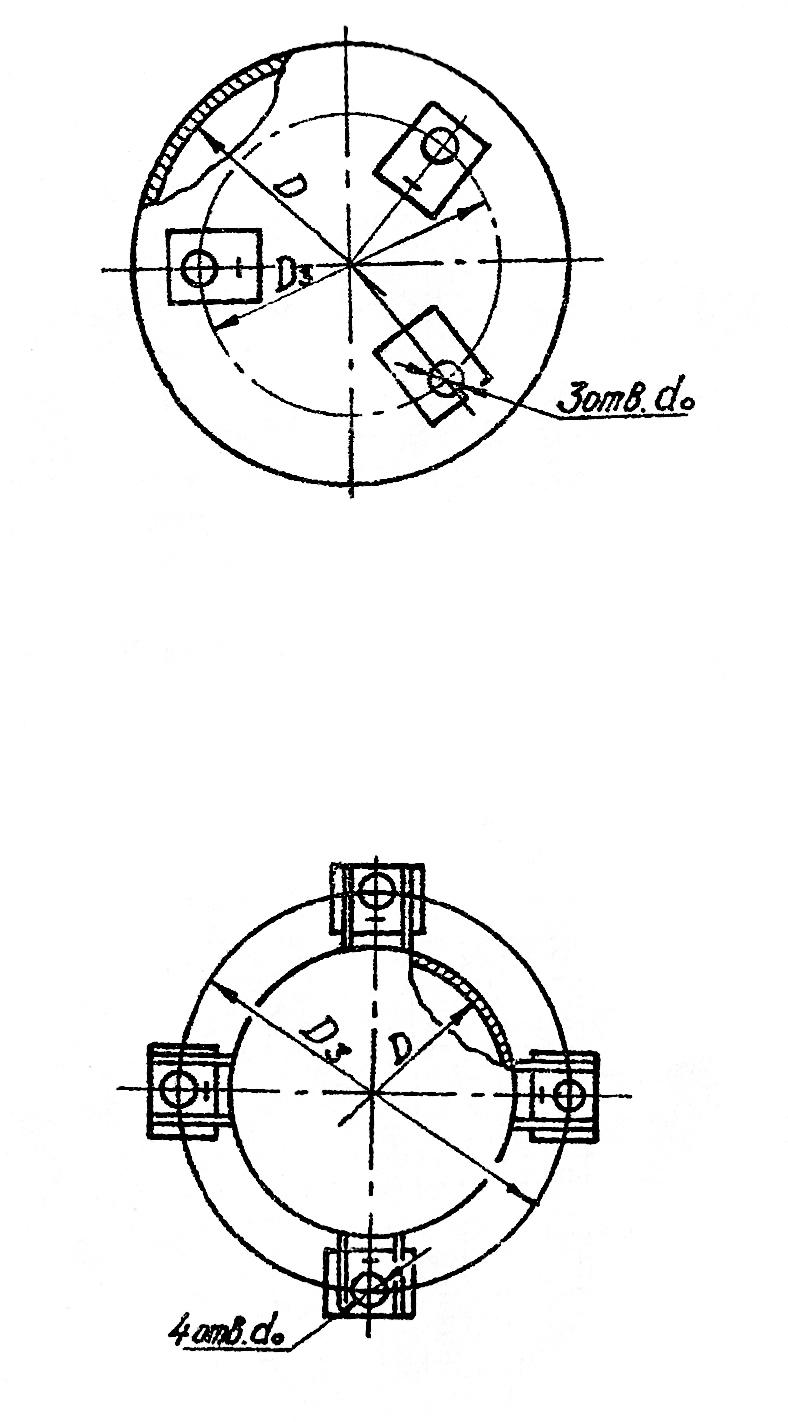

Расположение опор-лап для корпусов типа 0;1;2;3

Рис. 4.4.

Расположение опор-стоек для корпусов типа 0;1

4.3. Конструкция опор привода

Таблица 4.3

Присоединительные размеры опор-стоек и опор-лап для корпусов типа 0; 1; 2; 3 (см. рис. 4.4; 4.5)

Диаметр аппарата, D_l, мм	Диаметр отверстий под болты опор d₀, мм	D₃, мм
		для опор-стоек		для опор-лап (норм.)		для опор-лап (увеличенных)
		без рубашки	с рубаш-кой	без рубашки	с рубаш-кой	без рубашки	с рубаш-кой
1000	35	920	1000	1280	1390	1480	1590
1100	35	1020	1100	1380	1490	-	-
1200	35	1100	1200	1480	1390	1680	1790
1300	35	1200	1300	1580	1690	-	-
1400	35	1260	1360	1680	1790	1880	-
1500	42	1360	1450	1780	1890	-	-
1600	42	1410	1510	2000	2100	2300	2400
1700	42	1510	1610	198O	2090	-	-
1800	42	1610	1710	2220	2300	2500	2600
1900	42	1710	1810	2180	2290	-	-
2000	42	1810	2010	2560	2760	2980	3180
2200	42	2010	2210	2700	3090		3610
2400	42	2210	2410	3080	3290	3600	3810
2600	42	2410	2610	3470	3670	4110	4310
2800	42	2610	2810	3670	3880	4310	4520
3000	42	2810	2960	3870	4080	4510	4720
3200	42	2960	3160	4070	-	4710	-
