Расчет элементов схемы из условия обеспечения требуемого значения тока Iк0 (ЭТАП IV)

Расчет резистивных элементов схемы, составленной в ходе выполнения предшествующего этапа, следует проводить в соответствии с соотношениями и свойствами каскадов, питание которых на постоянном токе организовано как каскадов с фиксированным потенциалом базы (см. рис.4). Основное соотношение, определяющее взаимосвязь сопротивлений элементов схем рис.4 с протекающими в них постоянными токами, является следствием того, что в режиме усиления сигналов разность потенциалов база-эмиттер Uбэ в транзисторах в малой степени зависит от тока коллектора. В кремниевых транзисторах усилительному режиму работы соответствует значение этой разности потенциалов, близкое к 0,7 В. В дальнейшем это приближенное значение напряжения Uбэ будем называть номинальным напряжением базаэмиттер и обозначать Uбэ0. Считается, что в усилительном каскаде на биполярном транзисторе постоянный потенциал Uб0 базового вывода транзистора передается (транслируется) к его эмиттеру с вычетом номинального напряжения Uбэ0=0,7 В. Очевидно, что для создания тока в транзисторе (его открывания) значение токозадающей разности потенциалов U0 во всех схемах должно быть не ниже номинального напряжения Uбэ0. С приемлемой для практики точностью можно считать, что каскадах (см. рис. 4)

Iк0≈Iэ0=(U0-Uбэ0)/Rэ=(U0-0,7)/Rэ. (1)

В схемах рис. 4...7 в качестве токозадающей разности потенциалов U0 выступает падение напряжения на резисторе R2.

Из (1) следует, что при данной токозадающей разности потенциалов U0 в условиях, когда Iдел>>Iб0, вариации значения сопротивления Rэ в схемах рис.4 практически не вызывают изменений напряжения URэ на этом сопротивлении.

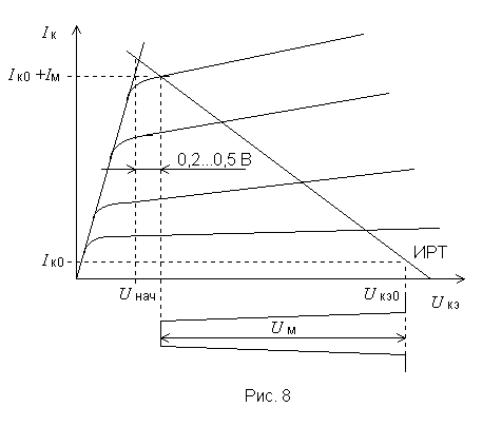

Указанные свойства наблюдаются практически во всем диапазоне возможных вариаций выходных транзисторных токов и напряжении, соответствующих линейной (усилительной) области ВАХ, т.е. при разностях потенциалов Uкэ0 коллектор-эмиттер, больших начального напряжения Uнач. Оценку значения которого можно осуществить с помощью соотношения Uнач≈IкRнас, где Rнас=dUкэ/dIк – сопротивление, характеризующее наклон графика линии насыщения (линии 1 на рис.8). Приближенно можно считать, что Rнас=3...5/Iкmax, где Iкmax – предельно допустимое значение тока коллектора. В ходе предварительных расчетов значение Uнач может быть принято лежащим в пределах от 1...3В (меньшие значения соответствует входным каскадам, большие – выходным).

Следует учитывать, что (1) применимо только при линейном режиме работы транзистора в каскаде. Этот режим должен сохраняться и в процессе воздействия на тракт усиливаемых сигналов, в том числе и при формировании предельного его значения Uм на выходе (это значение оговаривается заданием на проектирование). В соответствии со сказанным и рис.8 в ходе выполнения

так как только при этом условии (1) остается в силе,а в процессе усиления сигналов не возникает существенных нелинейных искажений (транзистор не выходит из линейного режима работы). Входящая в формулу дополнительная разность потенциалов 0,2...0,5 В учитывает ненулевую протяженность области перехода транзистора из состояния насыщения к состоянию работы в линейном режиме.

11

С точки зрения обеспечения стабильности и определенности токов Iк0 и Iэ0, малой зависимости этих токов от конкретных свойств транзистора и возможных температурных изменений желательно, чтобы в схемах выполнялись соотношения Uэ0>>∆Uбэ и

где ∆Uбэ – вариации напряжения Uбэ0 вследствие возможного технологического разброса параметров транзисторов и температурных изменений. С точки зрения стабильности и определенности положения ИРТ желательно, чтобы выбор

значений Rэ и Uэ0 обеспечивал выполнение условий Rэ>>∆Uбэ/Iэ0 и Uэ0>>∆Uбэ. Обычно приемлемая определенность тока коллектора в отдельно взятом

каскаде, питание которого на постоянном токе организовано в соответствии со схемой рис. 4, наблюдается при значениях напряжения Uэ0 превышающих 1...2 В в условиях отсутствия петли общей обратной связи, и порядка 0,2...0,7 В, когда усилительный тракт охвачен общей петлей отрицательной обратной связи

(OOC).

В ряде случаев в схему создания токозадающей разности потенциалов U0 включают дополнительный прямосмещенный диод (транзистор в диодном включении). Благодаря этому диоду в базовой цепи создается дополнительный источник термозавиcимого напряжения, по своим характеристикам подобный источнику температурной составляющей нестабильности ∆Uбэt. Этот источник напряжения во многом нейтрализует результат воздействия температурных колебаний на положение ИРТ, особенно в условиях надежного теплового контакта между транзистором и термокомпенсирующим диодом.

Во входное каскаде при питании его базовой цепи от делителя напряжения термоконпенсирующий диод включают последовательно с резистором R2, как это показано на рис. 9. В последующих каскадах этот термокомпенсирующий диод при желании может быть включен в цепь нагрузки предшествующего

12

каскада (последовательно с сопротивлением Rк или Rэ). При наличии термокомпенсирующего диода в схемах рис.4 напряжение на резисторе Rэ повторяет токозадающую разности потенциалов U0, в результате чего

Iк0≈Iэ0=U0/Rэ.

В схемах рис.4,б и рис.4,в при значениях Uб0=0 можно исключить из схемы бавовый делитель, подсоединив базовый вывод транзистора к точке нулевого потенциала через дополнительный резистор Rдел, сопротивление которого обеспечивает выполнение условия Iб0Rдел<<Uбэ0 В ряде случаев (при непосредственном подсоединении источника сигналы ко входу усилительного тракта) в роли сопротивления Rдел может выступать сопоотивление источника сигнала Rс.

Следует также отметить, что в условиях линейного режима работы коллекторные резисторы практически не оказывают влияния на значения токов Iк0 и Iэ0, протекающих в коллекторно-эмиттерной цепи схем рис.4. В связи с этим значения сопротивления этих резисторов могут быть произвольными в пределах, при которых выполняется условие линейного режима работы (2). Последнее условие накладывает ограничение сверху на диапазон возможных значений коллекторных сопротивлений Rк. В соответствии с ним необходимо, чтобы значение сопротивления Rк соответствовало выполнению неравенства

Rк≤[Eп+-Eп--Uэ0-Uм-Uнач-(0,2...0,5 В)]/Iк0. (4)

К резистивным элементам, практически не влияющим на значения токов Iк0 и Iэ0, относится и коллекторный резистор в схеме ОК многокаскадной схемы. Эти резисторы совместно с дополнительными блокировочными конденсаторами предотвращяют проникновение сигнальных составляющих коллекторных токов в источник питания. Обычно сопротивление этих коллекторных резисторов принимается равным ста омам (100 Ом).

13

Рекомендуемый порядок выполнения этапа IV

Содержание основных операций по выполнению этапа IV проиллюстрируем на примерах проведения расчетов для схем рис.5...7, считая,

что в них необходимо обеспечить IK01=IK02=IK03=2 мА (IK01=IK02=IK03=2 мА) и Uэ0≥1,0 В. Расчеты выполнены применительно к случаю, когда Eп+=3 В; Eп-=-10

В; Uм=5 В; Uбэ0=0,7 В; (U0≥1,7 В).

Для схемы рис. 5

1.Будем полагать, что требуемую определенность и стабильность выбранных значений коллекторных токов во всех каскадах схемы обеспечивает

напряжение Uэ0=1,0 В (U0≥1,7 В). Приемлемость этого допущения будет оценена количественно в ходе выполнения следующего, V этапа проектирования.

2.Для создания в оконечном (третьем) каскаде напряжения Uэ03=1,0 В при токе Iэ03=2 мА необходимо в эмиттерные цепи его транзистора включить резистор

Rэ3=URэ3/Iэ03=1/0,002=500 Ом

3. Определяем токозадающие разности потенциалов U03, U02 и U01 для оконечного (третьего), промежуточного (второго) и для входного (первого) каскадов. Эти разности потенциалов отличаются от соответствующих падений напряжений Uэ03, Uэ02, Uэ01 на номинальное напряжение Uбэ0=0,7 В, т.е.

U03=Uэ02=URэ2=Uэ03+0,7=1+0,7=1,7 В, U02=URк1=URэ2+0,7=1,7+0,7=2,4 В, U01=UR2=Uэ01+0,7=1+0,7=1,7 В.

4. В соответствии с (3) определяем нижний предел допустимого значения тока делителя Iдел, считая, что h21Э=100.

Iдел>>Iб0=0,002/100=20 мкА.

В соответствии с последним требованием выбираем

Iдел=25Iб0=25·20·10-6=0,5 мкА.

5. Определяем значение резисторов, создающих требуемые токозадающие разности потенциалов U0. При этом учитываем, что в условиях отсутствия термокомпенсирующих диодов в первом (входном) каскаде эту разность потенциалов создает ток Iдел, протекающий через резитстор R2, во втором – ток Iк01, протекающий через резистор Rк1, а в оконечном – ток Iэ03, протекающий через резистор Rэ3. С учетом сказанного

R2=U01/Iдел=1,7/0,5·10-3=3,4 кОм,

Rк1=U02/Iк01=2,4/2·10-3=1,2 кОм,

Rэ2=U03/Iэ02=1,7/2·10-3=850 Ом.

6. Определяем значение сопротивления R1, учитывая при этом, что падение напряжения на нем составляет UR1=Eп+-Eп--U01=3-(-10)-1,7=11,3 В

R1=UR1/(Iдел-Iб0)≈UR1/Iдел=11,3/0,5·10-3≈23 кОм.

7. Проверяем, выполняется ли условие (2) линейного режима работы транзистора. Для этого вычисляем значения напряжений Uкэ0 в кacкaдax и сопоставляем эти значения с требуемыми, удовлетворяющими соотношению

(2). Вычисление осуществим для Uнач=2 В, считая, что сигнальные напряжения на выходе первого и второго каскадов имеют пренебрежимо малые значения:

Uкэ01=3-(-10)-2·10-3(500+1200)=9,6 В

Uкэ02=3-(-10)-2·10-3(450+100)=11,1 В

В оконечном каскаде условие (2) линейного режима работы сохраняется при значениях сопротивления коллектора Rк3, удовлетворяющих неравенству:

14

Rк3≤[3-(-10)-1-5-2-0,2]/2·10-3=2,4 кОм

Для схем рис.6 и рис.7 остановимся лишь на некоторых основных особенностях, вытекающих из применения в составе первой из них двухтранзисторного каскада на эмиттерно-связанных транзисторах, а второй - схемы ОЭ-ОБ с последовательным питанием каскадов на постоянном токе.

Для схемы рис.6:

1. В первом каскаде (каскаде на транзисторах VT1 и VT2) в качестве токозадающей разности потенциалов U0 выступает напряжение Eп+=3 В, в результате чего падение напряжения на сопротивлении Rэ

U0э=U0-0,7=3-0,7=2,3 В. 2. Сопротивление

Rэ=U0э/(2Iк0)=2,3/(2·2·10-3)≈570 Ом

Остальные пункты расчетов по характеру и содержанию аналогичны соответствующим пунктам расчета схемы рис.5.

Для схемы рис.7:

1.Вычисляем значение эмиттерного Rэ1 сопротивления в токозадающем каскаде на транзисторе VT1, задаваясь напряжением на этом сопротивлении, равным одному вольту:

Rэ1=1/2·10-3=500 Ом.

2.Вычисляем значение сопротивления резистора R3, считая, что через него протекает ток делителя Iдел=0,5 мА (см. п.5 расчета схемы рис.5), а падение напряжения на нем определяет значание напряжения Uкэ01 транзистора VT1. Значение этoro напряжения выберем равным четырем вольтам из условия (2)

работы транзистора VT1 в линейном режиме. В результате выполнения перечисленных условий

R3=Uкэ01/Iдел=4/0,5·10-3=8 кОм.

Остальные пункты расчетов по характеру и содержанию аналогичны соответствующим пунктам расчета схемы рис. 5.

Анализ воздайствия дестабилиэирующих факторов на работу каскада на постоянном токе (этап V)

На рис. 10 приведена эквивалентная схема каскада, с помощью которой осуществляют анализ воздействия дестабилизирующих факторов на положение ИРТ в каскаде. Схема составлена с учетом того, что в точках подключения к каскадам источников питания Eп+ и Еп- отсутствуют какие-либо изменения потенциалов. В результате этого при составлении эквивалентной схемы для переменных составляющих потенциалов указанные точки могут быть приняты за точки нулевого потенциала. На эквивалентной схеме воздействия основных дестабилизирующих факторов представлены с помощью соответствующих генераторов тока и напряжения. Для кремниевого биполярного транзистора к таким факторам относится неопределенность и непостоянство ∆Uбэ номинальной разности потенциалов база-эмиттер Uбэ0 и ∆β коэффициента передачи тока базы β. Перечисленные неопределенности и непостоянство параметров обусловлены как технологическим разбросом характеристик транзистора, так и температурными их изменениями.

Отклонение ∆tºC температуры от ее номинального значения приводят к следующим изменениям характеристик транзисторов: ∆Uбэt=2,1·10-3·∆tºC; ∆βt=0,005 β ∆tºC, где ∆tºC – предельное отклонение температуры транзистора от номинального ее значения tном (tном=20ºC).
