Материал: Polioxialkanoaty_POA__biorazrushaemye_polimery_dlya_meditsiny

Внимание! Если размещение файла нарушает Ваши авторские права, то обязательно сообщите нам

Таблица 3.9 Влияние соотношения мономеров в трехкомпонентных полиоксиалканоатах

на молекулярную массу полимера (Madden et al., 2000)

Соотношение мономеров в ПОА







(мол. %)



Мв

Мв/Мр

3-оксибутират

3-оксивалерат

4-оксибутират

(10–5 гмоль–1)















93

2

5

4.73

5.80

91

4

5

5.41

3.96

89

6

5

5.54

4.90

88

4

8

4.10

4.42

87

7

6

6.27

4.03

85

14

1

7.74

3.66

78

11

11

5.39

6.46

78

9

13

2.57

4.12

74

20

6

3.21

5.42

Большинство из данных трехкомпонентных сополимеров характеризуются пониженной, в сравнении с 3-ПОБ, температурой плавления и имеют увеличенное время кристаллизации (рис. 3.27).

Так, период полукристаллизации составляет у разных образцов от 4 до 16 мин по сравнению с 0.5 мин для 3-ПОБ. При содержании в полимере 80 мол. % 3-ОБ и по 10 мол. % 3-ОВ и 4-ОБ механические свойства намного превосходят бинарные сополимеры 3-оксибутира- та и 3-оксивалерата.

Природные штаммы Pseudomonas oleovorans с использованием в качестве источника углерода различных алкановых кислот способны синтезировать среднецепочеченые гетерополимерные ПОА с включением в качестве мономеров оксикислот с числом атомов уг-

лерода в цепи от 6 до 12 (Kato et al., 1996).

Рис. 3.27. Зависимости температуры плавления (1), энергии кристаллизации (2) и периода полукристаллизации сополимеров(3) (3ОБ-со-3ОВ-со-4ОБ) от содержания 3-оксибутирата

(Madden et al., 2000).

135

В зависимости от фракционного состава этих среднецепочечных мономеров молекулярная масса, температура плавления и стеклования материала могут изменяться практически на порядок. Трансгенные штаммы Pseudomonas с клонированными генами синтеза ПОА из Ralstonia и других продуцентов короткоцепочечных ПОА способны синтезировать сополимеры 3-оксибутирата с разнообразными среднецепочечными оксикислотами (рис. 3.28) (Fukui et al., 1998), механические свойства которых могут быть, например, близкими низкоплотному полиэтилену (таблица 3.10).

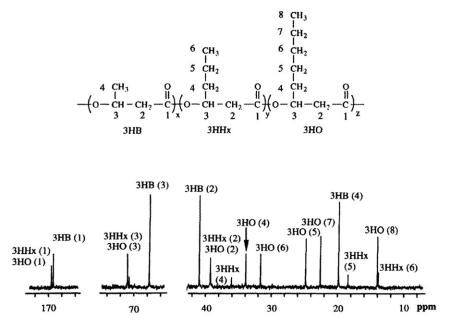

Рис. 3.28. 100 МГц 13 С-ЯМР спектр среднецепочных ПОА, синтезируемых Pseudomonas sp 61-3 на октаноате (Fukui et al., 1998.)

Таблица 3.10 Свойства среднецепочечных ПОА (Matsusaki et al., 2000);



Тпл,

Тст,

Модуль

Разрывная

Удлинение

Состав

упругости,

прочность,

при разрыве,

°С

°С



ГПа

МПа

%







Поли(3-ОБ)

180

4

3.5

40

5

Поли(3ОБ-со-3ОВ,20 мол. %)

145

–1

0.8

20

50

Поли(3ОБ-со-3ОА,6 мол. %)*

133

–8

0.2

17

680

Полипропилен

176

–10

1.7

38

400

Полиэтилен низкой плотности

130

–30

0.2

10

620

*фракция сополимеров оксикислот (6 мол. %) включает: 3-оксидеканоат (3 мол. %); 3-гидроксигексаноат (3мол. %); 3-гидроксиоктаноат (< 1мол. %)

и 3-гидроксидодеканоат (< 1 мол. %).

136

Разнообразные среднецепочечные ПОА получены при выращивании бактерий Ps. putida PGA1 на омыленных производных пальмового масла и жирных кислотах (Tan et al., 1997). В зависимости от состава жирных кислот используемого субстрата спектр мономеров в ПОА может быть представлен оксикислотами с длиной углеродной

цепи от С6 до С14 (рис. 3.29).

В таблице 3.11 дан состав и соотношение мономерных фракций в ПОА, синтезируемых P. putida PGA1 на разных углеродных субстратах.

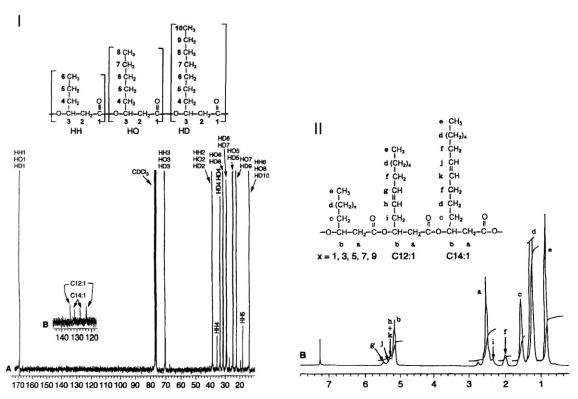

Рис. 3.29. ЯМР спектры ПОА, синтезированных P.putida (Tan et al., 1997).

I – 67.8 МГц 13С ЯМР спектры сополимеров (ПОГ-со-ПОО-со-ПОД) в дейтерохлороформе при 27°С (А – олеиновая или меристиновая кислоты и В – омыленные производные пальмового масла) (даны только сигналы углеродных атомов, имеющих двойные связи в ненасыщенных мономерах);

II – 270 МГц 1Н ЯМР спектр ПОА, полученного при росте штамма на омыленных производных пальмового масла

Таблица 3.11

Состав многокомпонентных среднецепочечных ПОА,

синтезируемых P.putida PGA1 (Tan et al., 1997)





Соотношение мономеров в ПОА (мол. %)



Углеродный субстрат















С6

С8

С10

С12:0

С12:1

С14:0

С14:1



















Омыленное















пальмовое масло

8.7

82.9

4.5

1.4

0.7

1.3

0.6

Лауриновая кислота

7.2

84.7

4.6

4.0

0

0

0

Миристиновая кислота

7.0

82.6

4.5

2.7

0

3.5

0

Олеиновая кислота

10.4

83.2

3.4

0.9

0.2

2.0

0.5

137











Таблица 3.12

Свойства ПОА, синтезируемых P.putida PGA1



на разных углеродных субстратах (Tan et al., 1997)

















Тст (°С)





Энергия

Углеродный субстрат

Мв (Da)

Тпл (°С)



кристаллизации











(Дж/г)

Омыленное











пальмовое масло

124 000

–45







Лауриновая кислота

132 000

–41

53



14.6

Миристиновая кислота

174 000

–38

54



11.3

Олеиновая кислота

142 000

–46







У данных образцов ПОА проанализированы температурные характеристики и определен молекулярный вес. Существенных различий в данных показателях между образцами, однако, обнаружено не было (таблица 3.12). Следует отметить, что по содержанию в ПОА основных фракций (С6, С8 и С10) образцы были довольно близкими; а остальные компоненты (С12–С14), присутствующие в минорных количествах, возможно, не оказывают из-за этого существенного влияния на измеренные параметры материала.

Охарактеризована серия трехкомпонентных сополимеров окси- бутирата-оксивалерата-оксигексаноата, синтезированных бактериями Ralstonia eutropha B5786, с применением хроматомасс-спектро- метрии, рентгена, сканирующей калориметрии и вискозиметрии.

На рис. 3.30 представлена хроматограмма и масс-спектры данных трехкомпонентных ПОА. Рентгеновские спектры трехкомпонентных ПОА, синтезированных R. eutropha, содержащих в качестве основного мономера оксибутират, а также включения оксивалерата и оксигексаноата, представлены на рис. 3.31.

Рис. 3.30. Хроматограмма, характеризующая химический состав трехкомпонентного ПОА, синтезированого

Ralstonia eutropha B 5786

(ПОБ-со-ПОВ-со-ПОГ) (пики метиловых эфиров β-оксибутирата (4.46), β- оксивалерата (6.16)

и β- оксигексаноата (7.82)

(Volova et al., 2002).

138

Рис. 3.31. Рентгеновские спектры ПОБ-со-ПОВ-со-ПОГ сополимеров с соотношением мономеров как: 98.0:0.7:1.3 и 96.4:1.3:2.6 мол. %.

Степень кристалличности образцов, соответственно, 72 и 73 %

(Volova et al., 2002).

В данных образцах, аналогично полиоксибутирату, доминирующей является кристаллическамя фаза. Степень кристалличности полученной серии трехкомпонентных ПОА составляет свыше 70 %.

Существенных различий температурных свойств у данных сополимеров по сравнению с гомополимером оксибутирата не выявлено (таблица 3.13). Молекулярный вес образцов имел значения в диапа-

зоне от 90 000 до 716 000 Da.

Таблица 3.13

Свойства коротко- и среднецепочечных полимеров,

синтезированных R. eutropha B5786 (Volova et al., 2002)



Состав ПОА,





Кристалличность,

Углеродный субстрат

мол. % :



М в (Da)

Тпл. (°С)



Сх (%)



С4

С5

С6













2 + С6

88.7

сл

1.3

90 000

186

81

фруктоза+ С56

86.0

12.8

1.2

290 000

158

70

фруктоза+CО2 56

90.3

7.8

1.9

450 000

179

69

СО2 7

80.8

16.9

сл

600 000

182

67

фруктоза+СО2 57

90.8

9.2

226 400

176

69

ацетат+С7

68.0

0.8

сл.

716 000

183

80

СО2 8

97.1

0.1

2.8

240 000

180

70

фруктоза+СО2 8

96.1

1.3

2.6

612 000

172

73

СО2 + С9

97.6

1.0

1.4

300 000

172

72

фруктоза + С59

89.0

9.9

0.4

460 000

174

69

фруктоза+С9

96.0

3.6

0.4

320 000

180

81

фруктоза + С10

98.0

0.7

1.3

103 000

178

72

139
