Материал: Kushner - Materialovedeniye 2008

Внимание! Если размещение файла нарушает Ваши авторские права, то обязательно сообщите нам

(99,9% Мg), МГ95 (99,95% Мg), МГ96 (99,96% Мg). Используется техни-

ческий магний как пиротехнический материал, в химических производствах, как раскислитель и модификатор в металлургии и для получения сплавов на его основе.

Основными легирующими элементами в магниевых сплавах являются марганец, алюминий и цинк. Алюминий и цинк оказывают большое влияние на прочность и пластичность магниевых сплавов: максимальные значения механических характеристик достигаются при введении в сплав 6–7% алюминия или 4–6% цинка. Эти элементы образуют с магнием упрочняющие фазы Мg4Аl3 и МgZn2, выделяющиеся в мелкодисперсном виде после закалки со старением. Цирконий, титан, кальций, церий, лантан измельчают зерно, раскисляют сплав, повышают его жаропрочность.

Магниевые сплавы хорошо обрабатываются резанием и свариваются различными видами сварки, удовлетворительно работают при низких температурах. Для повышения механических свойств сплавы на основе магния могут подвергаются различным видам термической обработки:

диффузионному отжиг при температуре 400–490 ° С в течение 10–24 часов для устранения ликвации в литых сплавах (выравнивания химического состава по объему зерен);

рекристаллизационному отжиг при температуре 250–350 ° С для снятия наклепа; при этом отжиге уменьшается анизотропия механических свойств, возникшая при пластической деформации;

закалке со старением при температуре 150–200 ° С;

гомогенизации (закалке) при 380–540 ° С.

По технологии изготовления изделий магниевые сплавы разделяются

на литейные МЛ и деформируемые МА.

В литых магниевых сплавах повышения механических свойств добиваются измельчением зерна модифицированием добавками мела или магнезита. При литье в песчаные формы в смесь вводят специальные добавки (фториды алюминия) для уменьшения окисления магния.

Среди литейных магниевых сплавов широкое применение имеют сплавы МЛ5, МЛ6, МЛ10, МЛ12 и др. Химический состав и свойства приведены в таблице 16.2.

Сплавы системы «Mg – Al – Zn» ( МЛ4, МЛ5, МЛ6) – отличаются наилучшими литейными свойствами: малой линейной усадкой, хорошей жидкотекучестью, малой склонностью к образованию рыхлот. Из этих сплавов изготавливают сложные ответственные отливки. Структура этих сплавов состоит из δ-твердого раствора алюминия и цинка в магнии с включениями по границам зерен соединения Мg17Al12 (в виде мелких частиц голубоватого цвета). После литья сплавы подвергают гомогенизационному отжигу.

201

Таблица 16.2.

Химический состав и механические свойства магнитных сплавов

Сплав

Содержание элементов

Режим







(средние значения), %

σВ,



δ,



термической











Другие

МПа



%



Al

Zn

Mn

обработки





элементы















Литейные сплавы

















закалка и есте-







МЛ1

8,25

05

0,35

ственное ста-

226



5











рение







МЛ6

9,6

0,9

0,12

закалка и ис-

216



1









0,7 Zr;

кусственное







МЛ10

0,4

старение в те-

230



3

2,5 Nd











чение 3–5 ч.























МЛ12

4,5

0,85 Zr

условное ста-

225



5

рение

























Деформируемые сплавы







МА1

1,9

205



7,5

МА2–1

4,4

1,15

0,5

300



14











закалка и ис-







МА14

5,5

0,55

кусственное

330



10

старение в те-





























чение 2–3 ч.







Жаропрочные магниевые сплавы (МЛ9 – МЛ11,

МЛ14,

ВМЛ–1 и

ВМЛ–2)

разработаны на основе системы «Мg – Zn – Zr» и используются

для длительной эксплуатации при температурах 250–350 ° С и кратковременной – до 400 ° С. Жаропрочные свойства определяются присутствием интерметаллидных фаз. Эти сплавы упрочняются с помощью закалки и старения. Температура закалки от 540–545 ° С, охлаждение в воде при температуре 80 ° С, старение при 205 ° С.

Жаропрочные магниевые сплавы часто применяются для деталей, подвергающихся одновременному воздействию статических и усталостных нагрузок. На рисунке 16.7 приведена зависимость пределов ползучести и выносливости сплава МЛ10 от температуры.

Коррозионная стойкость магниевых жаропрочных сплавов зависит от их состава, структуры и содержания примесей. Эти сплавы обладают хорошими технологическими литейными свойствами, высокой герметичностью (до 450 атм.), способностью сохранять высокую стабильность размеров. Отличаются малой склонностью к образованию микрорыхлот, горячих трещин в отливках.

202

Рис.16.7. Изменение пределов ползучести и выносливости сплава МЛ10, в зависимости от температуры

Дополнительное легирование сплавов на основе «Мg – Zn – Zr» редкоземельными элементами, например в сплавах: МЛ12, МЛ15, МЛ18, уменьшает склонность к трещинообразованию, чувствительность к толщине сечения литой детали и повышает прочностные характеристики.

Деформируемые магниевые сплавы обозначаются МА1, МА2, МА8 и др. Среди деформируемых сплавов наибольшей прочностью обладают сплавы систем «Mg – Al», «Mg – Mn», «Mg – Zn», легированные цирконием, кадмием, серебром, редкоземельными металлами.

Алюминий и цинк обладают высокой растворимостью в магнии. В промышленные сплавы вводят до 10% алюминия и до 6% цинка. Прочность увеличивается сначала за счет возрастания концентрации твердого раствора, затем за счет появления вторичных фаз Mg4Al3 и Mg3Zn3Al2.

Цинк и алюминий придают сплавам хорошую технологическую пластичность, что позволяет изготовить из них кованые и штампованные детали сложной формы. Для устранения вредного влияния железа и повышения коррозионной стойкости вводят марганец. Максимальная коррозионная стойкость достигается при добавке около 1,3% Мn.

Кадмий неограниченно растворяется в магнии и не образует собственных фаз. Легируя твёрдый раствор, кадмий повышает прочность и технологическую пластичность сплавов.

Серебро обладает значительной (до 15,5%) растворимостью в магнии. Высокая прочность сплавов системы «Mg – Al», легированных кадмием и серебром объясняется наличием высоколегированного твёрдого раствора и большого количества упрочняющей фазы Mg4Al3.

Магниевые сплавы системы «Mg – Zn» дополнительно легируют цирконием, редкоземельными металлами. Содержание цинка ограничивается 5–6%, при больших значениях в структуре сплава появляется интерметаллидная фаза MgZn2, которая ведет к упрочнению, но снижению пластичности.

203

Цирконий оказывает рафинирующее и модифицирующее действие. Вступая в соединение с водородом, он уменьшает пористость, измельчает структуру, повышает временное сопротивление и пластичность.

Деформируемые сплавы производят в виде поковок, штамповых заготовок, горячекатаных полос, прутков и профилей. Температурные интервалы технологических процессов обработки давлением магниевых сплавов находятся в пределах: прессование при 300–480 ° С, прокатка при 440–225 ° С, штамповка в закрытых штампах при 480–280 ° С.

Большинство магниевых сплавов термической обработкой не упрочняется. Они применяются в отожженном состоянии или в состоянии после горячей деформации.

204

17.НЕМЕТАЛЛИЧЕСКИЕ МАТЕРИАЛЫ

17.1.Полимеры и пластмассы

Полимеры (от греческого polymeres – состоящий из многих частей, многообразный, от poly – много и meros – доля, часть) – соединения с высокой молекулярной массой, молекулы которых состоят из большого числа регулярно или нерегулярно повторяющихся групп атомов – звеньев.

Молекулы, состоящие из многочисленных элементарных звеньев (мономеров) одинакового химического состава и структуры, называются макромолекулами. Свойства вещества определяются не только химическим составом этих макромолекул, но и их взаимным расположением и строением. Поперечное сечение макромолекулы составляет, как правило, несколько нанометров, а длина достигает нескольких тысяч нанометров или нескольких микрометров, поэтому макромолекулы обладают хорошей гибкостью.

По форме макромолекул полимеры делят на линейные (цеповидные), разветвленные, плоские, ленточные (лестничные), пространственные или сетчатые (рис. 17.1). Полимеры с линейной структурой эластичны, при нагревании размягчаются, растворимы в органических растворителях. Полимеры с сетчатой структурой обладают наибольшей прочностью и теплостойкостью.

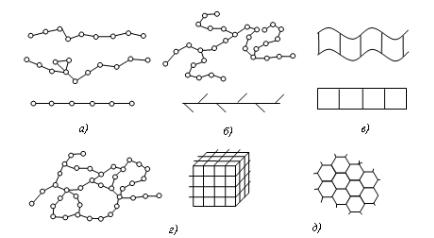

Рис. 17.1. Форма макромолекулы полимеров: а – линейная; б – разветвленная; в – ленточная; г – пространственная, сетчатая, д – паркетная

По фазовому состоянию полимеры подразделяют на аморфные и кристаллические. Аморфные полимеры однофазны и построены из цепных молекул, собранных в пачки (рис. 17.2). Пачка состоит из многих рядов макро молекул, расположенных последовательно друг за другом. Пачки способны перемещаться относительно соседних элементов, так как они являются структурными элементами.

205
