Материал: Kushner - Materialovedeniye 2008

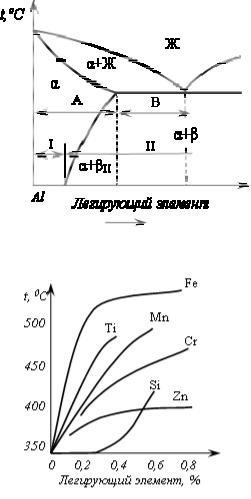

резкого снижения пластичности, поэтому в большинстве случаев их используют в отожженном состоянии. Температура отжига: 350–420 ° С.

Сплавы типа АМц и АМг применяют для изделий, получаемых глубокой вытяжкой или сваркой, от которых требуется высокая коррозионная стойкость (трубопроводы для бензина и масла, сварные баки и т. п.).

К деформируемым сплавам, упрочняемым термической обработкой, относятся сплавы системы «Аl – Сu». Они характеризуются хорошим сочетанием прочности и пластичности. Наиболее характерными представителями этих сплавов являются дуралюмины, широко применяемые в авиа-, судо- и ракетостроении. Согласно диаграмме «Аl – Сu» (рис. 16.4), медь с алюминием образуют твёрдый раствор, максимальная концентрация меди в котором 5,65% при эвтектической температуре. С понижением температуры растворимость меди уменьшается, достигая 0,1% при 20 ° С. Из твёрдого раствора выделяется θ-фаза – СuАl2, содержащая 54,1% Сu. Она имеет объёмноцентрированную тетрагональную кристаллическую решетку и обладает сравнительно высокой твёрдостью. В сплавах дополнительно легированных магнием образуется ещё ς-фаза (Аl2СuМg) с ромбической кристаллической решеткой.

Рис. 16.4 Диаграмма состояния «Al – Cu»

Маркируются дуралюмины буквой «Д» и цифрой, означающей номер сплава, например: Д1, Д16, Д20 и т. д. Поставляются в виде сортового проката в отожженном и термически упрочненном состоянии. Упрочняющая термическая обработка состоит из закалки и естественного старения. При закалке дуралюмины охлаждают в воде при 40 ° С. После закалки структура состоит из пересыщенного раствора и нерастворимых фаз, образуемых примесями. При естественном старении образуются зоны Гинье-Престона, богатые медью и магнием.

Зоны Гинье-Престона – это скопление атомов меди, неразрывно связанных с α-твёрдым раствором. Они значительно тормозят перемещение дислокаций, что и является причиной возрастания прочности при старении. Старение продолжается пять– семь суток. Длительность старения значительно сокращается при увеличении температуры до 40 ° С и особенно

197

до 100 ° С. После закалки и искусственного старения сплавы обладают лучшей пластичностью и менее чувствительны к концентраторам напряжений. Искусственному старению (при 190 ° С, в течение 10 часов) подвергаются детали, используемые для работы при повышенных температурах

(до 200 ° С).

Кроме дуралюминов к термически упрочняемым деформируемым сплавам относятся следующие алюминиевые сплавы: ковочные (АК4-1, АК6, АК8 и т. д.), маркируемые буквами АК, и высокопрочные (В95, В96 и т. д.), маркируемые буквой В.

По химическому составу ковочные сплавы близки к дуралюминам, отличаясь от них более высоким содержанием кремния. Детали из ковочных сплавов подвергают закалке от 500–575 ° С и старению при 150–165 ° С в течение 6–15 часов. Дополнительное легирование Ni, Fe, Ti повышает температуру рекристаллизации и жаропрочность этих сплавов до 300 ° С, что позволяет использовать их при изготовлении поршней, лопаток, дисков осевых компрессоров турбореактивных двигателей и т. п.

Высокопрочные алюминиевые сплавы принадлежат к системе «Аl – Ζn – Мg – Сu» и содержат добавки марганца, хрома, циркония. Эти элементы увеличивают неустойчивость твердого расплава, ускоряют его распад и усиливают старение сплава. Наибольшее упрочнение вызывают закалка с температур 465–475 ° С и старение при 140 ° С, в течение 16 часов. После такой обработки сплав В95 имеет σВ = 569–600 МПа, δ = 9–12%, 1500 НВ. Сплавы применяют для высоконагруженных деталей, конструкций, работающих в условиях напряжения сжатия.

Рис. 16.5. Диаграмма состояния системы «Al–Si».

Основные требования к литейным алюминиевым сплавам – сочетание хороших литейных свойств (высокой жидкотекучести, небольшой усадки, малой склонности к образованию горячих трещин и пористости) с опти-

198

мальными механическими и химическими (сопротивление коррозии) свойствами. К литейным относятся сплавы эвтектического состава на основе систем «Al – Si», «Al – Cu», «Al – Mg».

Лучшими литейными свойствами обладают эвтектические сплавы на основе «Al – Si» ( силумины) (рис. 16.5), например: АЛ2, АЛ4, АЛ9. Наиболее распространён сплав, содержащий 10–13% Si ( АЛ2), обладающий высокой коррозионной стойкостью, большой плотностью отливок. В структуре содержит эвтектику, состоящую из α-твёрдого раствора кремния в алюминии и кристаллов практически чистого кремния. Кремний при затвердевании эвтектики выделяется в виде грубых кристаллов игольчатой формы, которые играют роль внутренних надрезов в пластичном α-твёрдом растворе. Такая структура обладает низкими механическими свойствами.

Силумины обычно модифицируют натрием, который в виде хлористых и фтористых солей вводят в жидкий сплав в количестве 2–3% от массы сплава. В этом случае в структуре сплава вместо избыточного кремния появляются кристаллы α-твёрдого раствора. Это приводит к увеличению пластичности и прочности (рис 16.6).

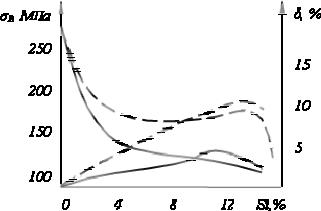

Рис.16.6. Зависимость механических свойств для модифицированного (штриховые линии) и немодифицированного (сплошные линии) силумина от содержания кремния

Для легирования силуминов используют магний, медь, марганец, титан. Растворяясь в алюминии, они повышают прочность, твёрдость. Медь улучшает обрабатываемость резанием, титан оказывает модифицирующее действие. Медь и магний, обладая переменной растворимостью в алюминии, способствует упрочнению силуминов при термической обработке, состоящей из закалки и искусственного старения. Температура закалки различных силуминов находится в пределах 515–535 ° С, температура старе-

ния – 150–180 ° С.

Из легированных силуминов наибольшее применение имеют сплавы с добавками магния АК7ч, (ч – содержание примесей 0,1–0,3%), магния и марганца (АК9ч). Наибольшее упрочнение вызывает метастабильная β’ -фаза (Mg2Si). Легированные силумины применяют для средних и круп-

199

ных литых деталей ответственного назначения: корпусов компрессора, картеров, головок цилиндров.

Сплавы системы «Al – Cu» характеризуются высокой прочностью при обычных и повышенных температурах, хорошо обрабатываются резанием и свариваются, но (из-за отсутствия эвтектики) обладают плохими литейными свойствами. Сплавы склонны к хрупкому разрушению вследствие выделения по границам зерен грубых частиц θ-фазы: CuAl2 и Al7Cu2Fe, поэтому их применяют в закалённом состоянии, когда эти соединения переведены в твёрдый раствор. Во время нагрева сплава под закалку наряду с растворением θ-фазы из твёрдого раствора выпадают мелкодисперсные частицы фазы Al12Mn2Cu, увеличивающие прочность при обычных и повышенных

температурах. После закалки: σВ = 320 МПа, σ0,2 = 180 МПа, 800 НВ. Сплавы системы «Al – Cu» используют для деталей, работающих при

температурах до 300 ° С. Так как эти сплавы малоустойчивы против коррозии, то отливки подвергают анодированию, химическому оксидированию и окраске.

Сплавы системы «Al – Mg» обладают высокой коррозионной стойкостью во многих агрессивных средах, обрабатываются резанием и свариваются. Дополнительное легирование бериллием, титаном и цирконием вызывает измельчение зерна и затормаживание процесса естественного старения, приводящего к снижению пластичности и коррозионной стойкости. Термообработка состоит из закалки с охлаждением в масле (40–50 ° С). Выдержка при температуре закалки составляет 12–20 часов, что обеспечивает растворение частиц Al3Mg2 в α-твёрдом растворе и получение однородного раствора. Добавление до 1,5% Ѕi улучшает литейные свойства.

Сплавы системы «Al – Mg» применяют для изготовления деталей, работающих в условиях высокой влажности, в судо-, самолето- и ракетостроении.

16.2. Магний и его сплавы

Магний – металл светло-серого цвета, обладающий наименьшим удельным весом среди металлов – 1,74 г/см3. Имеет гексагональную кристаллическую решетку. Температура плавления – 651° С. Несмотря на образование на поверхности тонкой пленки окиси магния (МgО), металл легко окисляется во влажной атмосфере, быстро разрушается под действием морской воды и большинства минеральных кислот, при повышении температуры интенсивно окисляется и может самовоспламеняться.

Механические свойства магния невысоки: он обладает небольшой прочностью и малой пластичностью: σВ = 190 МПа, σ0,2 = 90 МПа, δ = 18%. Такие свойства магния ограничивают его применение как конструкционного материала. Технический магний выпускается трех марок: МГ90

200
