Материал: Kushner - Materialovedeniye 2008

ка. Простые латуни поставляются в виде листов, ленты, прутков, проволоки и согласно ГОСТ 15527–70 имеют обозначение Л96, Л90,…, Л59.

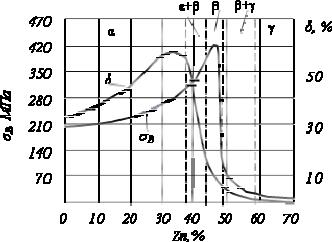

Рис. 15.4. Влияние содержания цинка на свойства латуней

Специальные (многокомпонентные) латуни содержат и другие легирующие элементы: алюминий (Al), никель (Ni), Марганец (Mn), олово (Sn) и др. Алюминий, кремний, марганец и никель повышают механические свойства латуни и сопротивление коррозии, а свинец улучшает обрабатываемость резанием. В специальных латунях после буквы «Л» следуют буквы русского алфавита, обозначающие легирующий элемент: А – Al, Н – Ni,

К – Si, С – Pb, О – Sn, Ж – Fe, M ц – Мn, Ф – Р, Б – Ве, Ц – Zn . Цифры после букв показывают среднее содержание меди и легирующих элементов в %. Например: ЛК 80–3 содержит 80% меди, 3% кремния, 17% цинка.

Простые и специальные латуни относятся к деформируемым сплавам и используются как конструкционный материал там, где требуются высокая прочность и коррозионная стойкость: в трубопроводной арматуре, в химическом машиностроении и особенно в судостроении. Изготавливают из латуней листы, ленту, проволоку, а затем из этого проката – радиаторные трубки, снарядные гильзы, трубопроводы, шайбы, гайки, втулки, уплотнительные кольца, токопроводящие детали электрооборудования.

Кроме деформируемых латуней, применяются и литейные латуни, которые содержат большое количество добавок для улучшения литейных свойств. Их обозначение отличается от деформируемых латуней. В них содержание компонента указывается после буквы обозначения: ЛЦ40Мц3Ж – содержит 40% Zn, 3% Mn, 1% Fe, остальное медь.

Механические свойства литейных латуней существенно зависят от способа получения отливок – песчано-глинистые формы, керамические или кокиль. Из литейных латуней изготавливают паровые и воздушные клапаны, корпуса кранов, пробки топливной и воздушной аппаратуры.

Бронзы – это сплавы меди со всеми другими элементами: оловом, алюминием, кремнием, бериллием и др. Бронзы различают по химическому со-

191

ставу и состоянию обработки. В некоторых случаях прочность таким способом может быть повышена до 750 МПа, по сравнению с обычной прочностью двухкомпонентных бронз – 400–500 МПа.

Бронзы называют по наличию легирующего элемента в её составе:

алюминиевые, оловянистые, кремнистые, бериллиевые и т. д. Бронзы мар-

кируют буквами «Бр» (бронза), за которыми следуют буквы и цифры, указывающие на состав и содержание в % легирующих элементов. Например: Бр ОЦС 4–4–2,5 содержит 4% олова, 4% цинка, 2,5% свинца, остальное медь; Бр КМц 3–1 содержит 3% кремния, 1% марганца, остальное медь.

Оловянистые бронзы известны с бронзового века. Они, как и другие сплавы, делятся на деформируемые (<10% Sn) и литейные (>10% Sn). В прошлом бронзы получили название в зависимости от их назначения: коло-

кольная (20–30% олова), зеркальная (30–35% олова), монетная (4–10% оло-

ва), пушечная (8–18% олова). Оловянистые бронзы отличаются хорошими литейными свойствами – высокой жидкотекучестью и малой усадкой. С целью экономии олова в бронзы добавляют цинк в таком количестве, чтобы он полностью растворялся в меди, образуя твёрдый раствор, тем самым повышая механические свойства. Для улучшения обрабатываемости резанием в оловянистые бронзы добавляют свинец (например, БрО6Ц4С17: 6% Sn, 4% Zn, 17% Pb, остальное Cu). Литейные оловянистые бронзы, обладая высокой коррозионной стойкостью в воде и на воздухе, применяются для пароводяной арматуры.

Деформируемые оловянистые бронзы характеризуются более низким содержанием олова (например: Бр ОЦ4–3 содержит 4% Sn, 3% Zn, остальное медь) и имеют однофазную структуру твёрдого раствора. После холодной обработки давлением бронзы подвергаются отжигу при 600–700 ° С. Они пластичны и более прочны, чем литейные. Кроме того, деформируемые оловянистые бронзы обладают высокими упругими свойствами, поэтому их используют для получения пружин, мембран и др.

Алюминиевые бронзы обычно содержат от 5 до 10% алюминия. Механические и коррозионные свойства этих бронз выше, чем у оловянистых. Алюминиевые бронзы можно подвергать закалке и старению. Однофазные алюминиевые бронзы (Бр А7) более пластичны, чем двухфазные, и относятся к деформируемым. Они обладают высокой прочностью и пластично-

стью (σВ = 400–450 МПа, δ = 60%).

Легируют алюминиевые бронзы железом, никелем, марганцем и др. для устранения литейных недостатков и увеличения механических свойств после упрочняющей термической обработки (закалки с последующим старением). Например, у бронзы Бр АЖН10–4–4 (10% Al, 4% Fe, 4% Ni, остальное медь) твёрдость увеличивается от 1500 до 4000 НВ; из неё изготавливают седла клапанов, направляющие втулки, шестерни и др.

192

Кремнистые бронзы содержат до 3% кремния и являются заменителями оловянистых бронз, для улучшения механических свойств их дополнительно легируют никелем и марганцем. Обладая высокой упругостью и антикоррозионными свойствами, эти бронзы применяются для изготовления упругих элементов различных механизмов. Из бронзы Бр КМц3–1 (3% Si, 1% Mn, остальное медь) изготавливают стопорные и упорные кольца насосов, мембраны датчиков давления.

Свинцовые бронзы обладают высокими антифрикционными свойствами, хорошей теплопроводностью (например, Бр С30), поэтому из этих бронз изготавливают вкладыши подшипников, работающих при больших давлениях и скоростях.

Бериллиевые бронзы содержат не более 2,5% бериллия (например, Бр Б2: 2% Be, остальное медь). Бериллий образует с медью твёрдый раствор переменной растворимости и, следовательно, такие бронзы можно подвергать упрочняющей термической обработке (закалке от 780 ° С с последующим старением от 320 ° С). После термической обработки повышаются как прочностные, так и упругие свойства: σВ = 1500 МПа, τУПР = 600– –740 МПа. Бериллиевую бронзу применяют в виде пружин в часовых механизмах, электроаппаратуре, в качестве упругих контактов.

193

16.АЛЮМИНИВЫЕ И МАГНИВЫЕ СПЛАВЫ

16.1.Алюминий и его сплавы

Алюминий – металл серебристо-белого цвета, имеет кристаллическую ГЦК решетку, температура плавления 660 ° С, удельный вес 2,7 г/см3 . Обладает высокой электропроводностью и теплопроводностью, коррозионностоек за счет образования на поверхности защитной оксидной плёнки. Имеет малую прочность (σВ = 60–80 МПа) и твёрдость (250 НВ), пластичен (δ = 35–50%). При пластической деформации значительно наклёпывается

(σВ = 150–180 МПа, δ = 1,5%, 450 НВ).

Технический алюминий выпускается в виде деформируемого полуфабриката (листы, профили, прутки и др.).

Механические свойства алюминия зависят от его чистоты и состояния. Увеличение содержания примесей и пластическая деформация повышают прочность и твёрдость алюминия (табл. 16.1). Ввиду низкой прочности применяют для ненагруженных деталей и элементов конструкций, когда от материала требуется лёгкость, свариваемость, пластичность. Изготавливают рамы, трубопроводы, фольгу, цистерны для перевозки нефти и нефтепродуктов, посуду и др.

Свойство высокой теплопроводности используют для изготовления теплообменников в промышленных и бытовых холодильных установках. Свойство высокой электрической проводимости используют при изготовлении конденсаторов, проводов, кабелей, шин и т. п.

Алюминий имеет высокую отражательную способность. Это позволяет использовать его в прожекторах, рефлекторах, экранах телевизоров.

Алюминий обладает высокой коррозионной стойкостью к морской воде, органическим кислотам, устойчив в нейтральных растворах солей маг-

194

ния, натрия. Химическая стойкость алюминия различной чистоты обуславливается образованием на его поверхности тончайшей, но плотной беспористой плёнки окиси алюминия Al2O3.

В машиностроении чистый алюминий практически не используется. Основное применение алюминия – это производство сплавов, достоинство которых в их малом удельном весе.

Рис. 16.1. Классификация алюминиевых сплавов

Алюминиевые сплавы классифицируют по технологии изготовления, способности к упрочнению термической обработкой и свойствам (рис. 16.1). Технические алюминиевые сплавы подразделяют на две группы: применяемые в деформированном виде (прессованном, катаном, кованном) и в литом (деформированные и литейные сплавы). Границу между сплавами этих групп определяет предел насыщения твёрдого раствора при эвтектической температуре (рис. 16.2). Деформируемые и литейные алюминиевые сплавы подразделяются на не упрочняемые и упрочняемые в результате термической обработки.

Основными легирующими элементами алюминиевых сплавов являются медь, магний, кремний, марганец, цинк, реже литий, никель, титан. Легирующие элементы повышают температуру рекристаллизации алюминия (рис. 16.3). Многие легирующие элементы образуют с алюминием твёрдые растворы ограниченной переменной растворимости и промежуточные фазы СuАl2, Mg2Si и др. Это даёт возможность подвергать сплавы упрочняющей термической обработке, состоящей из закалки на пересыщенный твёрдый раствор и естественного или искусственного старения.

195
