После первой закалки цементованный слой оказывается перегретым и содержащим повышенное количество остаточного аустенита, поэтому применяют вторую закалку с температуры 700–780 ° С, оптимальной для заэвтектоидных сталей. После второй закалки поверхностный слой состоит из мелкоигольчатого высокоуглеродистого мартенсита и глобулярных включений вторичного карбида.

При газовой цементации чаще всего применяют одну закалку с цементационного нагрева после подстуживания изделия до 840—860 ° С. Заключительной операцией термической обработки цементованных изделий во всех случаях является низкий отпуск при 160–180 º С и переводящий мартенсит закалки в поверхностном слое в отпущенный мартенсит, снимающий напряжения.

Цементацию широко применяют в машиностроении для повышения твердости и износостойкости изделий с сохранением высокой вязкости их сердцевины. Удельный объем закаленного науглероженного слоя больше, чем сердцевины, и поэтому в нем возникают значительные сжимающие напряжения. Остаточные напряжения сжатия в поверхностном слое, достигающие 400–500 МПа, повышают предел выносливости изделия.

Низкое содержание углерода (0,08–0,25%) обеспечивает высокую вязкость сердцевины за счет неполной прокаливаемости. Цементации подвергают качественные стали 08, 10, 15 и 20 и легированные стали 12ХНЗА, 18ХГТ и др.

Твердость поверхностного слоя для углеродистой стали составляет 60–64 HRC, а для легированной – 58–61 HRC; снижение твердости объясняется образованием повышенного количества остаточного аустенита.

10.5. Азотирование стали

Азотированием называют процесс диффузионного насыщения поверхностного слоя стали азотом при нагреве ее в аммиаке. Азотирование очень сильно повышает твердость поверхностного слоя, его износостойкость, предел выносливости и сопротивления коррозии в таких средах, как атмосфера, вода, пар и т. д. Твердость азотированного слоя заметно выше, чем цементованной стали, и сохраняется при нагреве до высоких температур (500–550 ° С), тогда как твердость цементируемого слоя, имеющего мартенситную структуру, сохраняется только до 200–225 ° С.

До азотирования детали подвергают закалке, высокому отпуску (улучшению) и чистовой обработке. После азотирования детали шлифуют или полируют. Азотирование стальных изделий проводят интервале температур 500–620 ° С в аммиаке, который при нагреве диссоциирует, поставляя активный атомарный азот:

NН3→N + 3Н.

121

В системе «Fе – N» при температурах азотирования могут образовываться следующие фазы: α-фаза – твердый раствор азота в Feα (азотистый феррит), γ-фаза – твердый раствор азота в Feγ (азотистый аустенит), γ'-фаза твердый раствор на основе нитрида железа Fe4N и промежуточная ε-фаза – твердый раствор на основе нитрида железа Fe2-3N c широкой областью гомогенности (8,1–11,1% N). В общем случае формирование структуры диффузионного слоя азотируемой стали зависит от состава стали, температуры и длительности нагрева, а также скорости охлаждения после азотирования. При азотировании стали при 590 ºС диффузионный слой состоит из трех фаз: ε, γ'и α.

Высокая твердость и износостойкость азотируемых конструкционных сталей обеспечиваются нитридами легирующих элементов, которые существенно влияют на глубину азотированного слоя и поверхностную твердость. Наиболее высокие поверхностная твердость и износостойкость при азотировании достигается в хромомолибденовых сталях, дополнительно легированных алюминием, типичным представителем которых является сталь 38Х2МЮА.

Азотирование повышает предел усталости конструкционных сталей за счет образования в поверхностном слое остаточных напряжений.

Тонкий слой ε-фазы (0,01–0,03 мм) хорошо защищает простые углеродистые стали с содержанием углерода от 0,1 до 1,0 % от коррозии во влажной атмосфере и других средах.

10.6. Нитроцементация

Процесс одновременного насыщения стали углеродом и азотом в газовой среде называется нитроцементацией. Нитроцементацию проводят при более низких (850–870 ° С) по сравнению с цементацией температурах. Это обусловлено тем, что азот проникая в сталь одновременно с углеродом, понижает температуру существования твердого раствора на основе Feγ и тем самым способствует науглероживанию стали при более низких температурах. Понижение температуры насыщения без увеличения длительности процесса позволяет снизить деформацию обрабатываемых деталей, уменьшить нагрев печного оборудования. Для газовой цементации и нитроцементации применяют практически одинаковое оборудование.

Для нитроцементации рекомендуется использовать контролируемую эндотермическую атмосферу, к которой добавляют 3–15% неотработанного природного газа и 2–10% N Н3 или в случае шахтной печи – жидкий карбюризатор – триэтаноламин (С2Н5О)3N, который в виде капель вводят в

рабочее пространство.

Нитроцементации обычно подвергают легированные стали с содержанием углерода до 0,25%. Продолжительность процесса 4–10 ч. Толщина

122

нитроцементованного слоя составляет 0,2–0,8 мм. После нитроцементации следует закалка, либо непосредственно из печи с подстуживанием до 800–825 ° С, либо после повторного нагрева; применяют и ступенчатую закалку. После закалки проводят отпуск при 160–180 ° С.

При оптимальных условиях насыщения структура нитроцементованного слоя должна состоять из мелкокристаллического мартенсита, небольшого количества мелких равномерно распределенных карбонитридов и 25–30% остаточного аустенита.

Твердость слоя после закалки и низкого отпуска составляет 58–64 HRC (5700–6900 HV). Высокое содержание остаточного аустенита обеспечивает хорошую прирабатываемость например, не шлифуемых автомобильных шестерен, что обеспечивает бесшумность их движения. Максимальные показатели прочности достигаются только при оптимальном для данной стали содержании на поверхности нитроцементованного слоя углерода и азота.

В последние годы получил применение процесс низкотемпературной нитроцементации. Низкотемпературную нитроцементацию проводят при 570 ° С в течение 0,5 – 3,0 час в атмосфере, содержащей 50 % эндогаза (экзогаза) и 50 % аммиака или 50 % пропана (метана) и 50 % аммиака. В результате такой обработки на поверхности стали образуется тонкий карбонитридный слой Fe3(N, C), обладающий высокой износостойкостью. Твердость такого слоя на легированных сталях составляет 5000–11000 HV. Низкотемпературная нитроцементация повышает предел выносливости изделий. Процесс рекомендован для замены жидкого азотирования в расплавленных цианистых солях.

Все эти виды упрочняющей термической обработки имеют свою специфику и особенности и используются, как правило, в различных технологических операциях при термической обработке сталей и сплавов.

10.7. Поверхностное упрочнение

Среди методов поверхностного упрочнения наибольшее распространение получили поверхностная закалка, обработка лазером и электроискровое легирование. При поверхностной закалке на некоторую заданную глубину закаливается только верхний слой, тогда как сердцевина изделия остается незакаленной.

Основное назначение поверхностной закалки: повышение твердости, износостойкости и предела выносливости обрабатываемого изделия. Сердцевина изделия остается вязкой и воспринимает ударные нагрузки.

Поверхностную закалку осуществляют: нагревом токами высокой частоты (ТВЧ) или газовым пламенем.

123

Закалка ТВЧ была впервые предложена В. П. Вологдиным. При закалке по этому методу стальное изделие размещают внутри индуктора в форме спирали или петли (рис. 10.3). Ток высокой частоты подводится от генератора к индуктору. Во время прохождения тока через индуктор в поверхностных слоях изделия за счет индукции возникает ток противоположного направления, нагревающий сталь.

В связи с тем, что скорость нагрева ТВЧ значительно выше скорости нагрева в печи, фазовые превращения в стали происходят при более высоких температурах и температуры нагрева под закалку повышаются. Например, при нагреве ТВЧ со скоростью 400 ° С/с температура закалки стали 40 с 840–860 ° С повышается до 930–980 ° С. После прогрева стали ТВЧ до температуры закалки изделие охлаждают водой. При закалке ТВЧ получается высокодисперсная структура кристаллов мартенсита, обеспечивающая более высокую твердость и прочность стали, чем при печном нагреве.

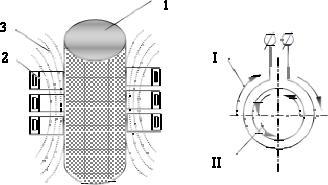

Рис. 10.3. Схема нагрева токами высокой частоты: 1 – деталь; 2 – индуктор; 3 – магнитное поле; I – направление тока в индукторе; II – направление тока в детали

Существуют следующие способы закалки индукционным нагревом:

∙одновременный нагрев и охлаждение всей поверхности; этот метод применяют для изделий, имеющих небольшую поверхность (пальцы, валики, осевые инструменты);

∙последовательный нагрев и охлаждение отдельных участков; используют при закалке шеек коленчатых валов (последовательный нагрев и закалка одной шейки за другой), зубчатых колес с модулем более 6 (закалка «зуб за зубом»), кулачков распределительных валов и т. д.;

∙непрерывно последовательный нагрев и охлаждение; метод применяют для закалки длинных валов, осей и т. д. При этом методе изделие перемещается относительно неподвижных индуктора и охлаждающего устройства (спрейера) или наоборот. По сравнению с первым методом не требуется большой установочной мощности генератора.

При закалке с нагревом пламенем газокислородной горелки, имеющей температуру 2000–3000 ° С, получается очень быстрый нагрев некоторого участка поверхности до температуры закалки, после чего из специального охладителя на этот участок направляется струя воды. Перемещая относительно

124

поверхности горелку и одновременно охладитель, можно закалить большую поверхность крупногабаритных изделий.

Вследствие подвода значительного количества тепла поверхность изделия быстро нагревается до температуры закалки, тогда как сердцевина детали не успевает нагреться. Последующее быстрое охлаждение обеспечивает закалку поверхностного слоя. В качестве горючего применяют ацетилен, светильный и природный газы, а также керосин. Для нагрева используют щелевые горелки (имеющие одно отверстие в форме щели) и многопламенные.

Толщина закаленного слоя составляет обычно 2–4 мм, а его твердость 50–56 HRC. В тонком поверхностном слое образуется мартенсит, а в нижележащих слоях троосто-мартенсит. Пламенная закалка вызывает меньшие деформации, чем объемная, и из-за большой скорости нагрева сохраняет более чистую поверхность детали.

Процесс газопламенной закалки можно легко автоматизировать и включать в общий поток механической обработки. Для крупных деталей этот способ закалки часто более рентабелен, чем закалка индукционным нагревом.

Сущность лазерного упрочнения состоит в мощном импульсном (или непрерывном) воздействии светового пучка чрезвычайно большой плотности энергии, что вызывает мгновенный нагрев поверхности до высоких температур, превышающие температуры структурно– фазовых превращений металла и температуру плавления. С учетом чрезвычайно высоких скоростей охлаждения, которые в 10–100 раз превышают скорости охлаждения при закалке, в поверхности материала формируются особомелкозернистая или даже псевдоаморфная структура, имеющая повышенную твер-

дость (20–30%).

Технологические процессы лазерной обработки имеют ряд неоспоримых достоинств по сравнению с другими способами поверхностного упрочнения:

∙простота транспортировки лазерного луча при отсутствии механического контакта упрочняемой поверхности с источником энергетического воздействия;

∙возможность дозированного энергетического воздействия;

∙возможность реализации процесса упрочнения в вакууме, газовой и жидкостной средах;

∙широкий спектр энергетических и комбинированных физикохимических воздействий на упрочняемою поверхность.

Технологические процессы лазерной обработки определяются взаимодействием лазерного облучения с материалом и зависят от теплофизических

иоптических свойств обрабатываемых материалов. Основные стадии взаимодействия лазерного излучения с материалом сводятся к следующим про-
