Режущая часть зенкера предназначена для удаления припуска. 2 – двойной угол в плане ,равен 90-120.

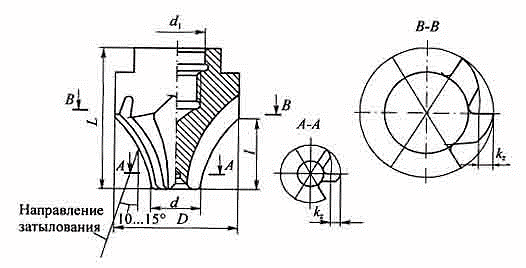

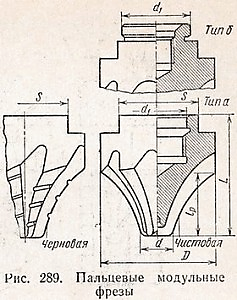

21. Пальцевые модульные фрезы. Область применения. Материал режущей части.

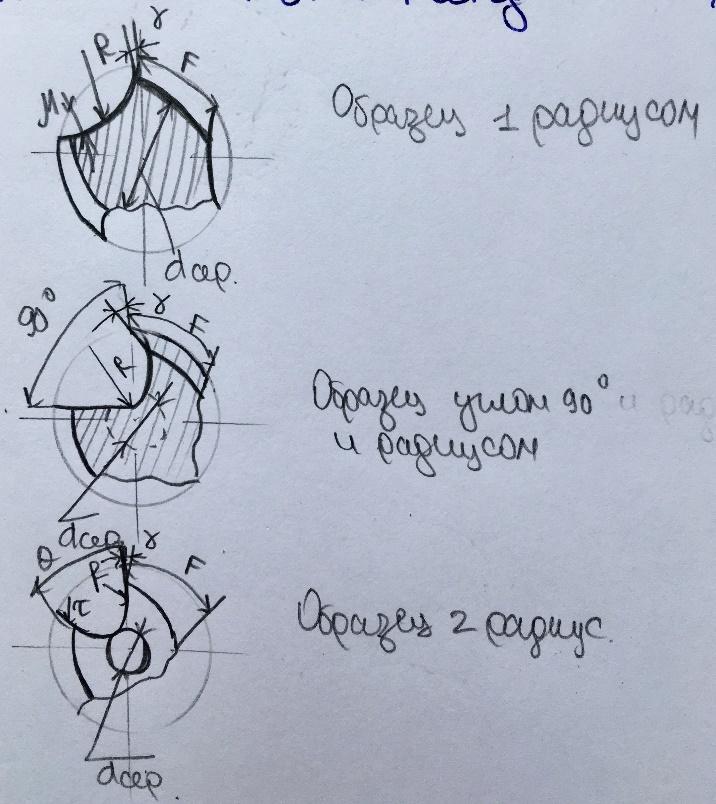

Пальцевые фрезы применяются в основном для нарезания крупномодульных зубчатых колес 9 степени точности с шевронными, косыми и прямыми зубьями, а также для нарезания реек, венцов с внутренним зацеплением и червяков. Режущая часть изготавливается как из цельного металла, так и из твёрдосплавных пластин, припаянных или закреплённых механически. Профиль зубьев фрезы для прямозубых колёс, соответствует впадине зуба. А для косозубых колёс требуется специальный расчёт профиля впадины.

22. Классификация режущих инструментов по различным показателям.

Одним из основных классификационных критериев является особенность конструкции режущего инструмента. По нему выделяют такие виды, как: •Резцы: инструмент однолезвийного типа, позволяющий выполнять металлообработку с возможностью разнонаправленного движения подачи; •Фрезы: инструмент, при использовании которого обработка выполняется вращательным движением с траекторией, имеющей неизменный радиус, и движением подачи, которое по направлению не совпадает с осью вращения; •Сверла: режущий инструмент осевого типа, который используется для создания отверстий в материале или увеличении диаметра уже имеющихся отверстий. Обработка сверлами осуществляется вращательным движением, дополненным движением подачи, направление которого совпадает с осью вращения; •Зенкеры: инструмент осевого типа, с помощью которого корректируются размеры и форма имеющихся отверстий, а также увеличивается их диаметр; •Развертки: осевой инструмент, который применяется для чистовой обработки стенок отверстий (уменьшения их шероховатости); •Цековки: металлорежущий инструмент, также относящийся к категории осевых и используемый для обработки торцовых или цилиндрических участков отверстий; •Плашки: используются для нарезания наружной резьбы на заготовках; •Метчики: также применяются для нарезания резьбы – но, в отличие от плашек, не на цилиндрических заготовках, а внутри отверстий; •Ножовочные полотна: инструмент многолезвийного типа, имеющий форму металлической полосы с множеством зубьев, высота которых одинакова. Ножовочные полотна используются для отрезания части заготовки или создания в ней пазов, при этом главное движение резания является поступательным; •Долбяки: применяются для зуботочения или зубодолбления шлицев валов, зубчатых колес, других деталей; •Шеверы: инструмент, название которого происходит от английского слова «shaver» (в переводе – «бритва»). Он предназначен для чистовой обработки зубчатых колес, которая выполняется методом «скобления»; •Абразивный инструмент: бруски, круги, кристаллы, крупные зерна или порошок абразивного материала. Инструмент, входящий в данную группу, применяется для чистовой обработки различных деталей. Следующим классификационным критерием является вид поверхности, обработка которой осуществляется с помощью металлорежущего инструмента. По нему выделяют следующие инструменты: •Применяемые для обработки тел вращения, наружных фасонных, а также плоских поверхностей: в данную группу включаются описанные выше резцы и фрезы, абразивные круги и некоторые другие изделия; •Используемые для обработки отверстий: речь идет о зенкерах и сверлах, расточных резцах и протяжках; •Инструменты, с помощью которых выполняется нарезка резьбы: в эту группу входят плашки, метчики, накатные ролики, ряд других изделий; •Применяемые для обработки поверхностей звездочек, шлицевых валов, зубьев колес: эти операции выполняются с помощью пальцевых и дисковых фрез, обкаточных резцов и долбяков, шлифовальных кругов и шеверов. Нельзя не упомянуть протяжки, сдвоенные головки-фрезы и зубострогальные резцы (они предназначены для нарезания прямозубых колес конического типа), а также конические фрезы червячного типа и зубострогальные головки (с помощью этих инструментов нарезаются колеса конического типа со спиральными зубьями). Еще одним критерием классификации металлорежущего инструмента является принцип его взаимодействия с материалом. По нему выделяют такие инструменты, как: •Обычные; •Ротационные, круговое лезвие которых непрерывно обновляется. Кроме того, специалисты указывают на такой классификационный критерий, как тип изготовления, выделяя при этом:

•Цельный режущий инструмент; •Составной инструмент, конструкция которого представляет собой неразъемное соединение нескольких элементов; •Сборный инструмент, отличающийся разъемным характером соединения элементов, которые его образуют. По способу соединения со станком выделяют насадной, хвостовый и призматический инструмент. Наконец, по такому критерию, как способ применения, выделяют ручной, машинный, а также машинно-ручной металлорежущий инструмент

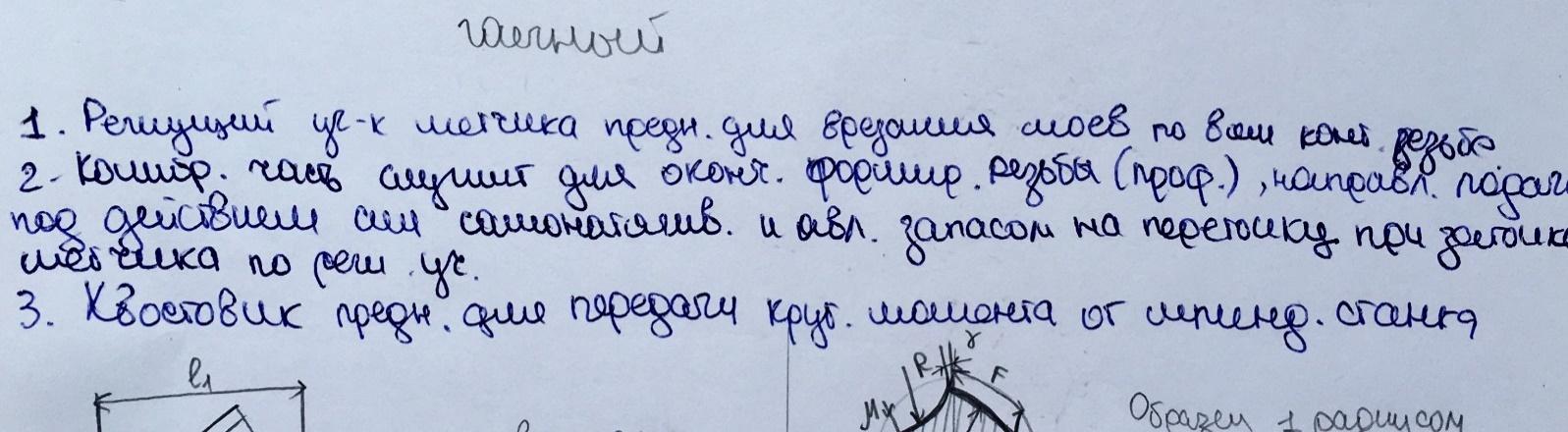

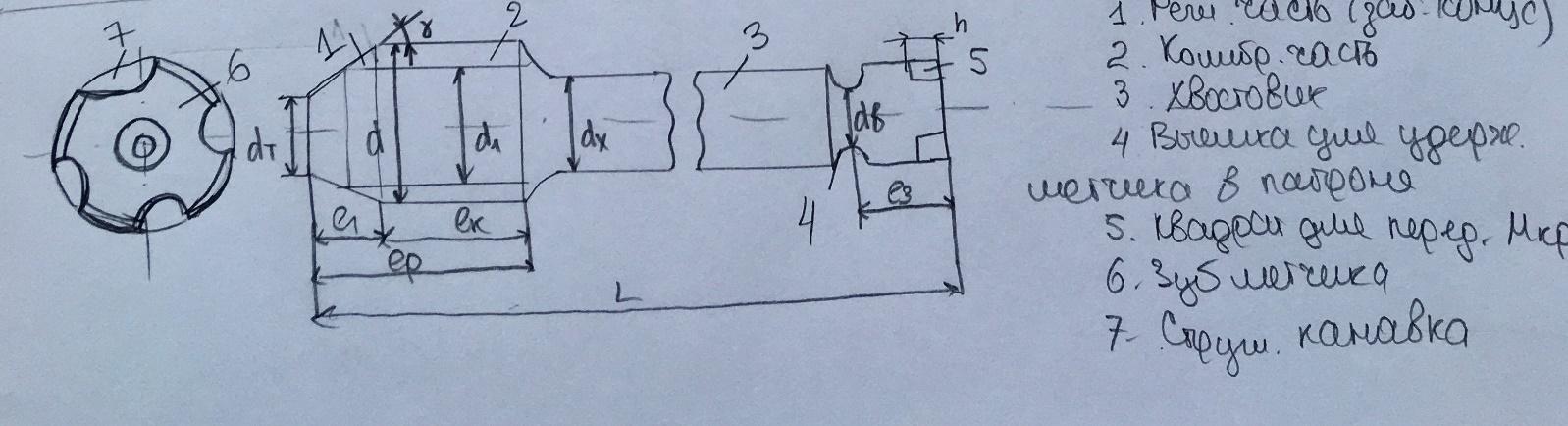

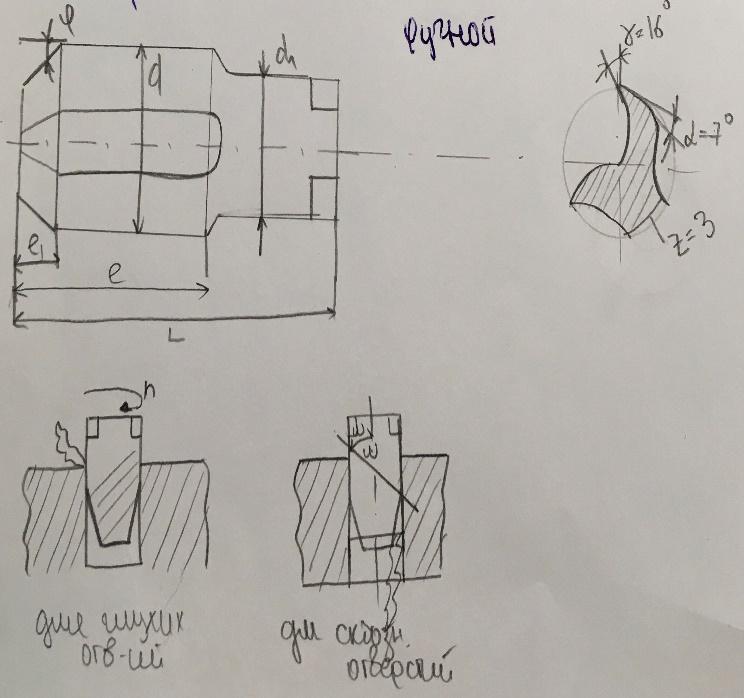

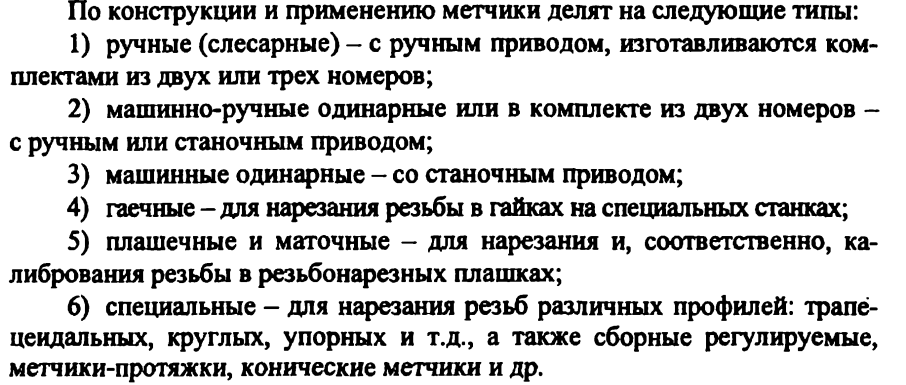

23. Метчики. Классификация. Конструктивные и геометрические параметры. Схемы резания.

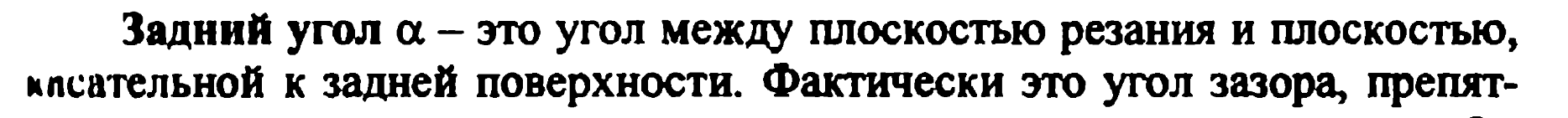

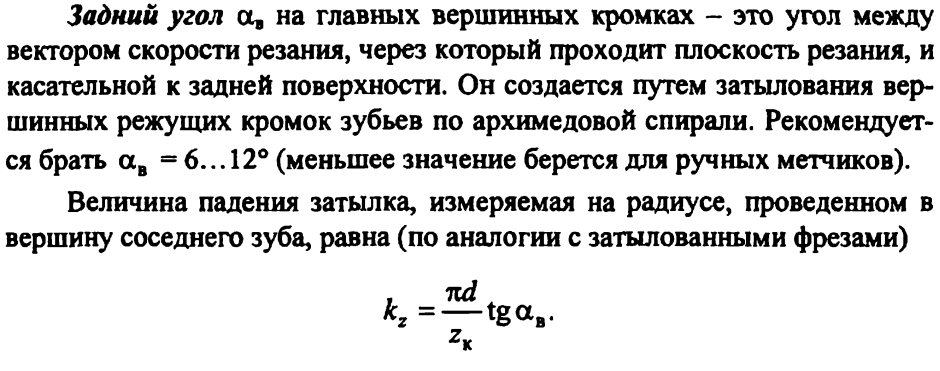

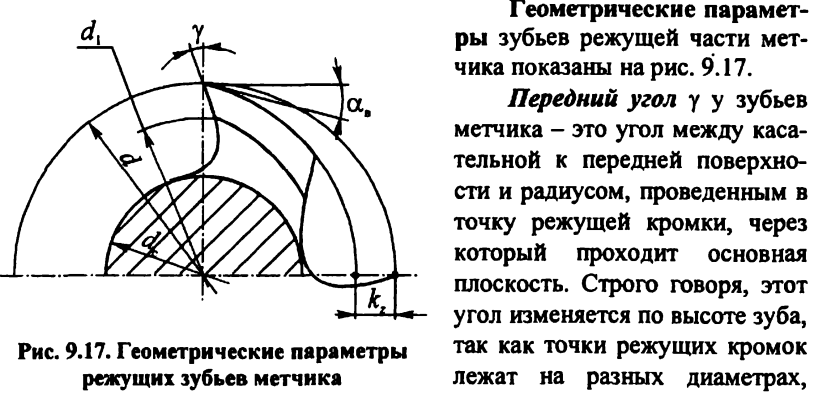

К геометрическим параметрам относятся: – передний угол = 16 – задний угол =7

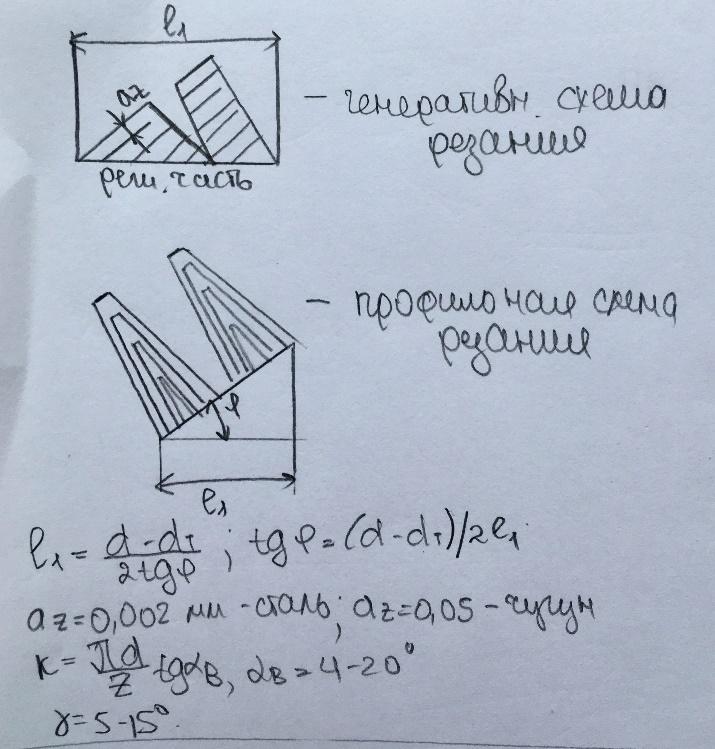

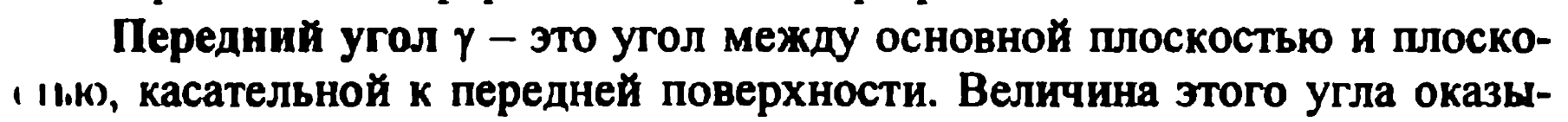

передний угол рекомендуется брать 12..15 Схемы резания:

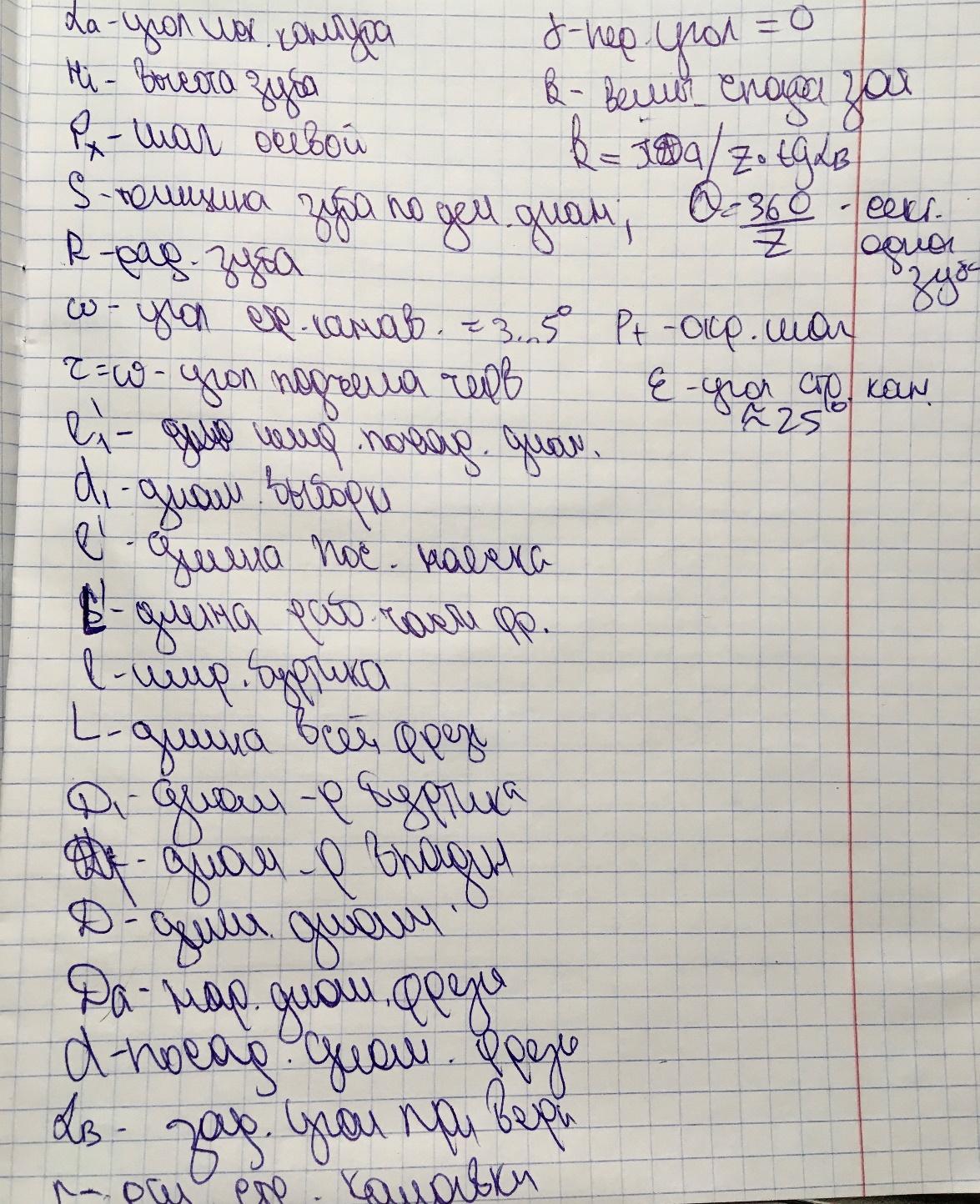

24. Червячные модульные зуборезные фрезы. Конструктивные и геометрические параметры.

Червячные фрезы служат для обработки прямозубых, косозубых и шевронных цилиндрических колес, а так же для нарезания зубьев червячных колес с различными видами зацепления. Фрезы бывают цельные, насадными и сборными, эвольвентными и архимедовыми

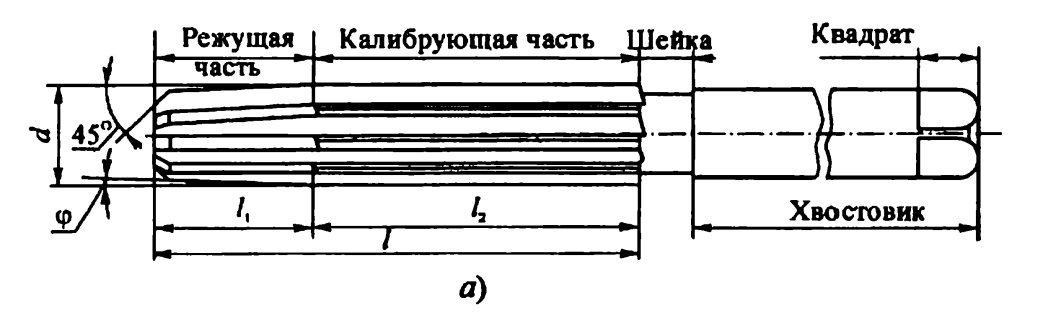

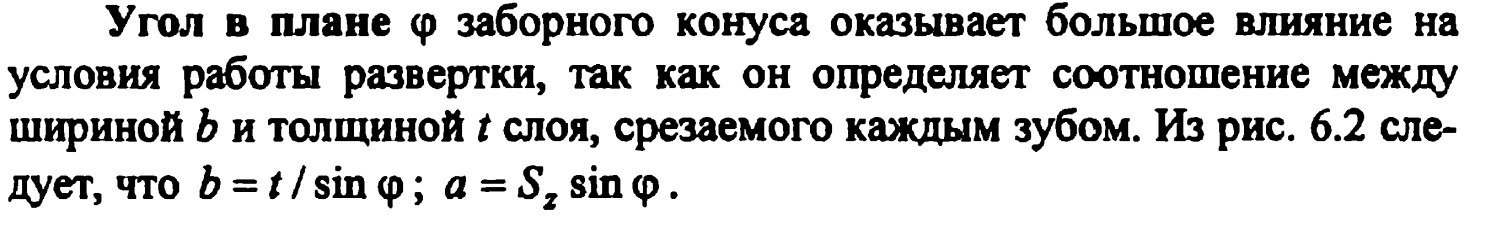

25. Развертки. Назначение. Конструктивные и геометрические параметры.

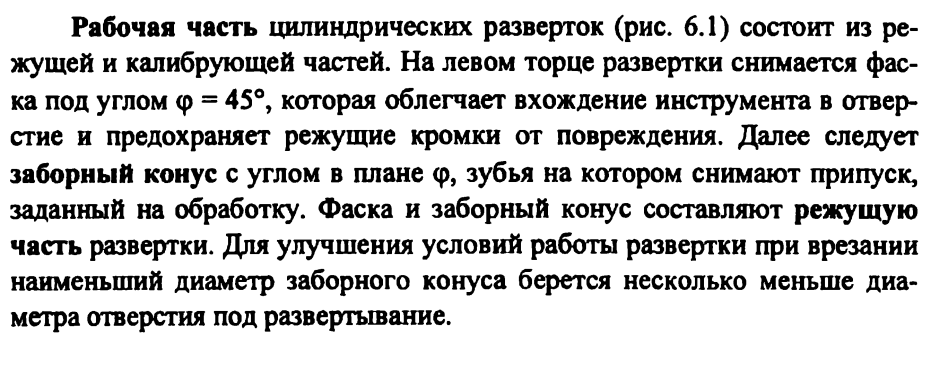

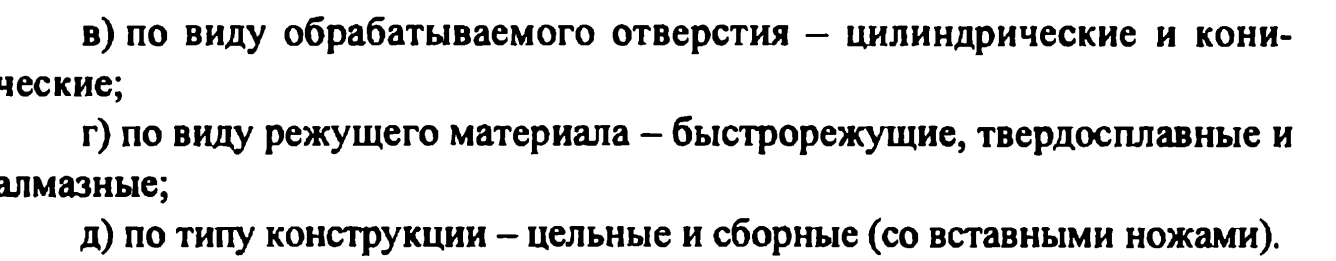

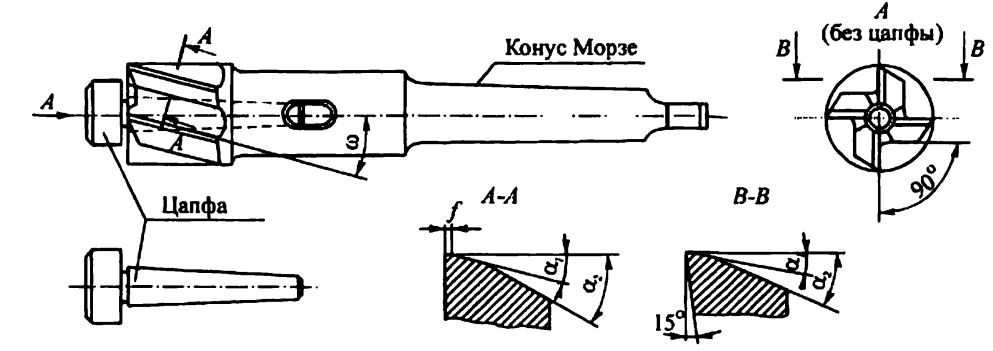

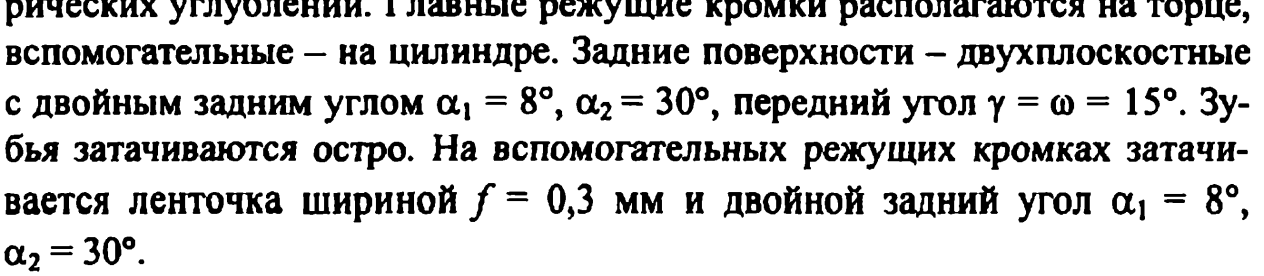

Развертки – это осевые многолезвийные режущие инструменты, применяемы для чистовой обработки отверстий. 1.Цилиндрическая 26. Зенкеры и зенковки. Назначение. Конструктивные и геометрические параметры.

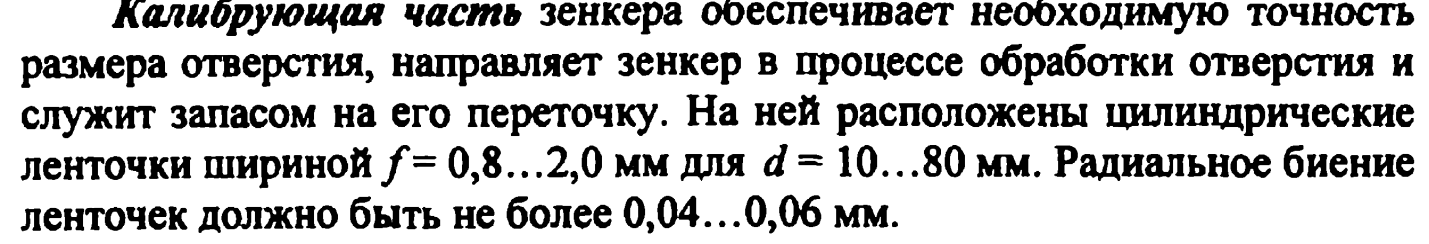

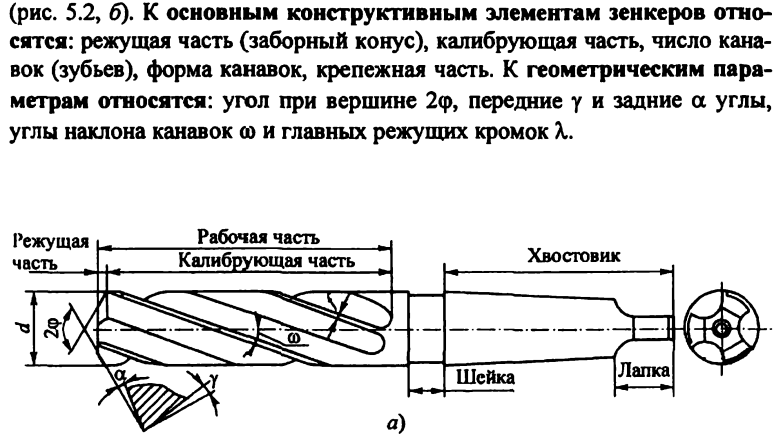

Короткий зенкер – зенковка. Зенкеры – многолезвийный вращающийся инструмент, предназначенный для обработки цилиндрический поверхностей, полученных после сверления, отливки или штамповки. Так же обраб. Цилиндрических углублений под головки винтов, штифтов..

Режущая часть зенкера предназначена для удаления припуска. 2 – двойной угол в плане ,равен 90-120.

Зенковки в отличие от зенкеров, срезают стружки большей ширины и имеют менее устойчивое положение в радиальном направлении в момент врезания .

27. Фрезы. Червячные модульные фрезы с затылованным зубом. Назначение. Конструктивные элементы.

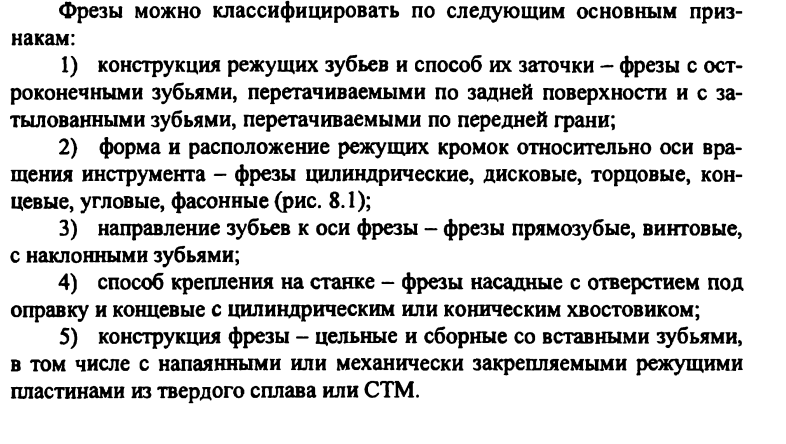

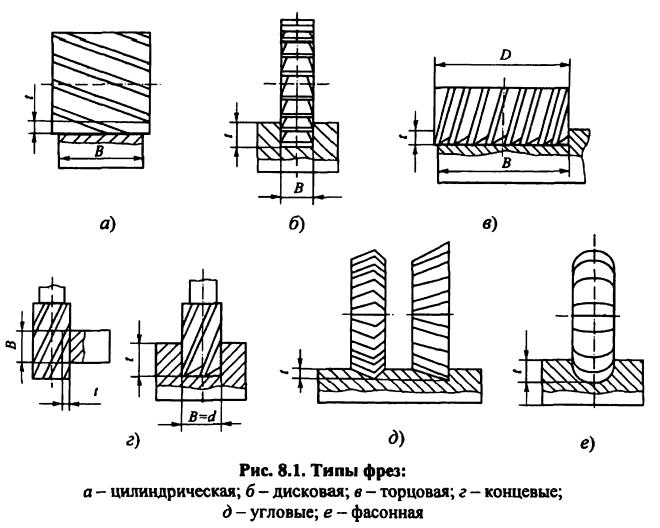

Фреза- многолезвийный инструмент в виде тела вращения с режущей частью на периферии или торце, работающий при вращении главного движения и движения подачи в любом необходимом направлении. Фрезы предназначены для обработки плоскостей, пазов, фасонных поверхностей, тел вращения.

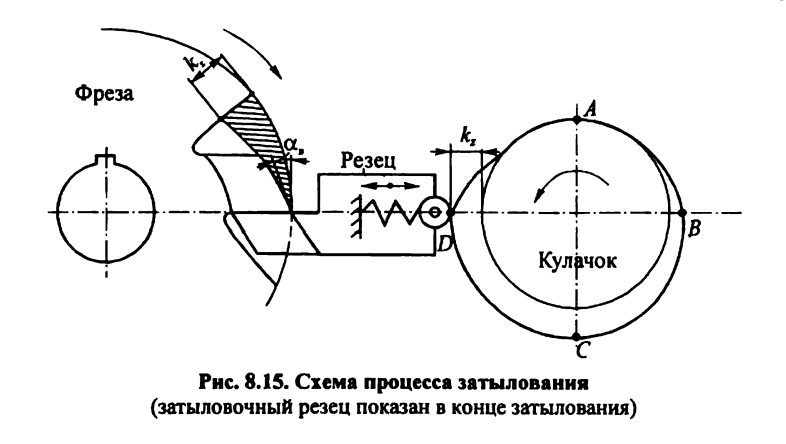

Червячные модульные фрезы с затылованными зубьями получила широкое распространение в машиностроении, главным образом при обработке деталей с фасонными профилями. Некоторые из фрез стандартизованы: полукруглые, пазовые, дисковые, червячные , гребенчатые.

28. Зуборезный инструмент. Сущность методов копирования и обкатки. Привести примеры. (2-3 вопросы)

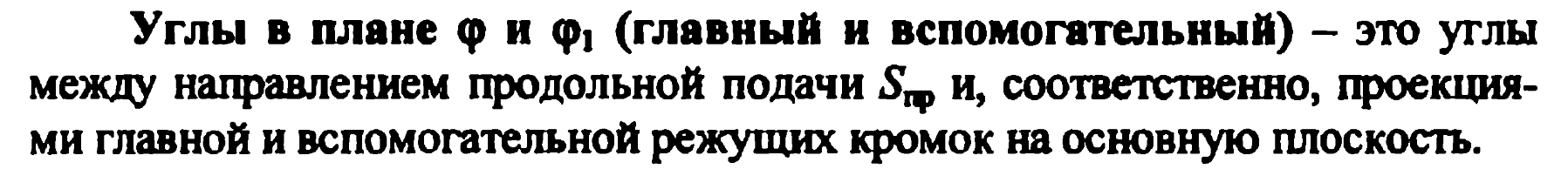

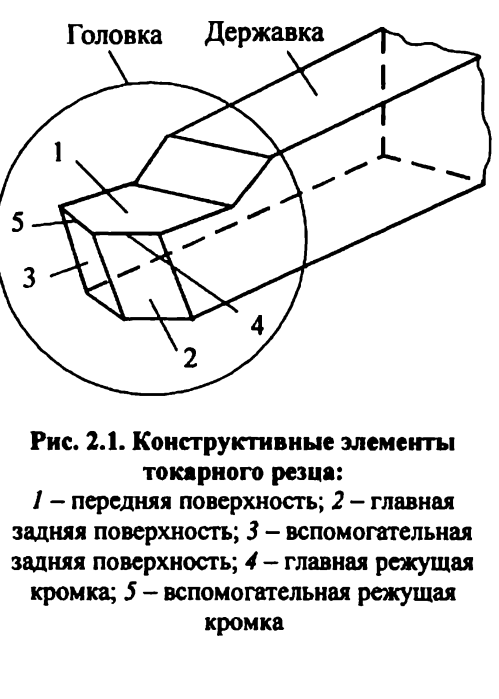

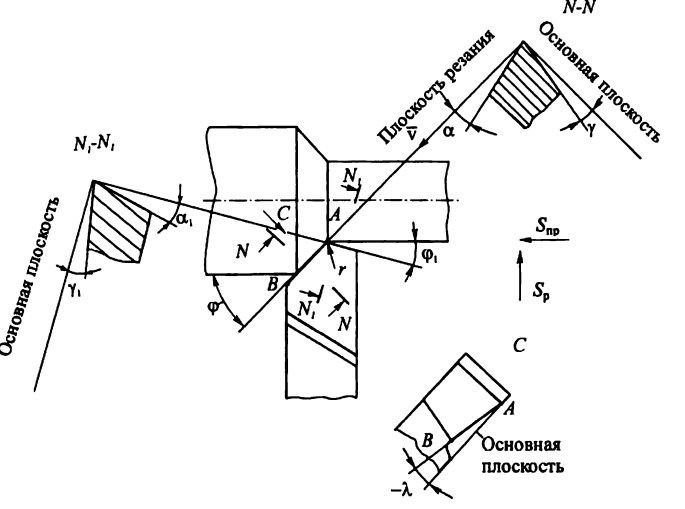

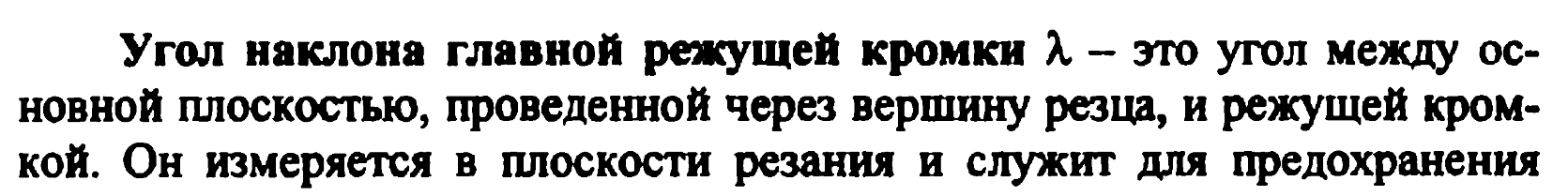

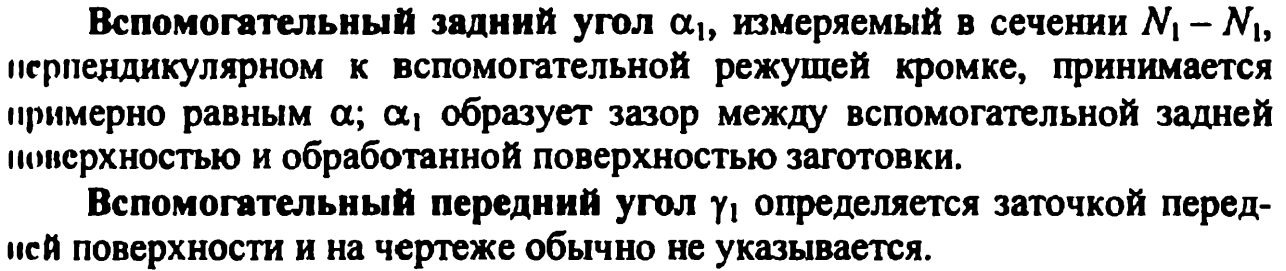

29. Классификация и область применения токарных резцов. Геометрические параметры режущей части токарных резцов. Различают токарные резцы 1. По виду обработки: проходные – для обработки наружных цилиндрических и конических поверхностей;(прямые, отогнутые(торцевых поверхностей), упорные( угол в плане 90, для обтачивания ступенчатых валиков), подрезные( обработка торцевых поверхностей, перпендикулярных оси вращения) расточные – для растачивания глухих( угол в плане 90) и сквозных отверстий( угол в плане 60) ; отрезные – для отрезания заготовок; резьбовые – для нарезания наружных и внутренних резьб; фасонные – для обработки фасонных поверхностей; прорезные – для протачивания кольцевых канавок; галтельные – для обтачивания переходных поверхностей между ступенями валов по радиусу. 2. По характеру обработки: черновые и чистовые 3. Радиальные, тангенциальные 4. Правые, левые 5. Прямые, отогнутые, изогнутые 6. Составные, цельные, сборные
