Материал: Acad14

11

2.Заданный объект перенести на расстояние L = 203 мм под углом A = 16.

3.Скопировать заданный объект и создать из него массив, используя оп-

цию Multiple.

4. Удалить дугу окружности до точек сопряжения.

12

5. Отрезать дуги окружностей 12, 23, 31.

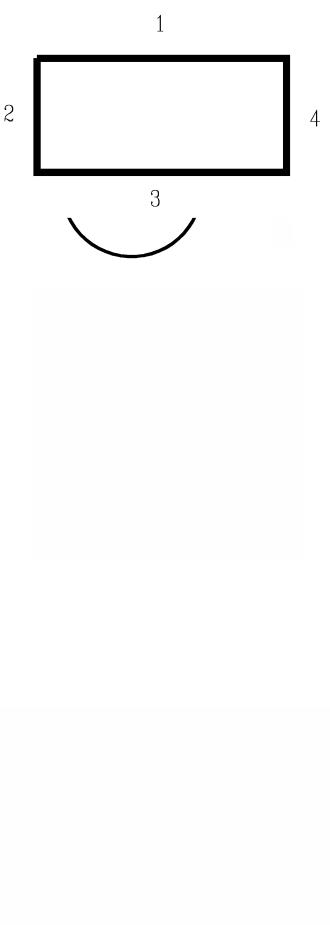

6.Задан прямоугольник со сторонами 1,2,3,4. Изменить свойства сторон прямоугольника:

1 - штриховая, зеленая;

2 -пунктирная, красная;

3 - штрих-пунктирная, желтая;

4 - сплошная, синяя.

13

7.Получить прямоугольный массив А состоящий из закрашенных квадратов количеством 6 на 6.

8.Перенести из массива А (задание 1) рамку из квадратов 4 на 4 на расстояние 50 мм.

9.Скопировать из массива А (задание 1) массив 2 на 2 на расстояние 50 мм.

10.Создать однорядный массив под углом 15 градусов из 10 закрашенных квадратов.

11.Разбить круг на 12 равных частей.

12.Правую половину массива А (задание 1) наклонить вправо на угол 30.

13.Левую половину массива А (задание 1) увеличить в 2.5 раза.

14.Удалить левый верхний квадрат массива А и восстановить его соответствующей командой.

15.Создание детали В несколькими способами.

16.Создание блока В по детали В и размещение его по кривой с заданным интервалом.

17. Скруглить все вершины контура детали построенного полилинией.

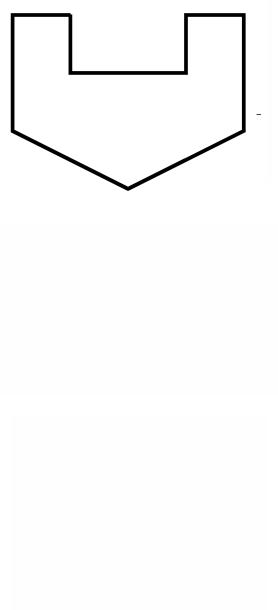

18. Построить фигуру.

14

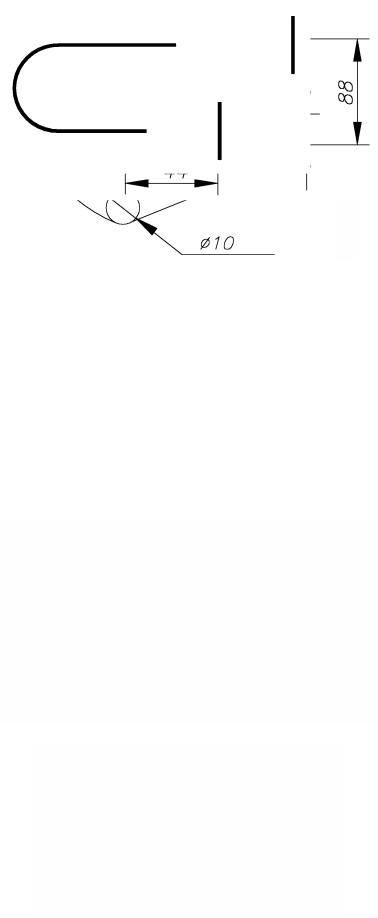

19. Построить фаски.

20. Построить эквидистанты к заданному объекту.

21. Удлинить заданный объект.

15

22. Построить заданную фигуру тремя способами.

23. Растяните объект в два раза.

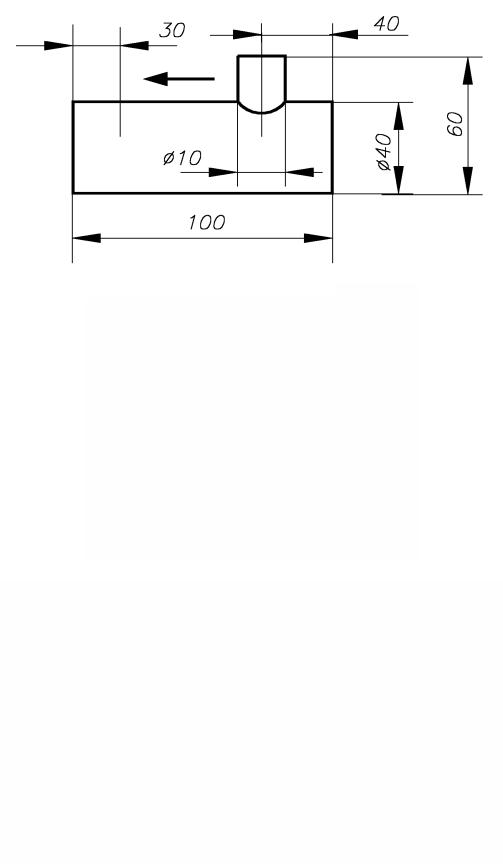

24. Переместите элемент детали на заданное расстояние.

25. Построить касательную к двум окружностям под углом 37 градусов.
