Группа команд рисования многоугольников :

- рисовать прямоугольник по диагональным точкам

- рисовать прямоугольник по трем точкам

- рисовать полигон

Группа команд рисования скруглений и фасок:

- рисовать скругление

- рисовать фаску

Группа команд усечения и продолжения кривых:

- усечь кривую

- продолжить кривую

- смещение кривой

Группа команд работы с объектами:

- копирование объектов

- перемещение объектов

- вращение объектов

- масштабирование объектов

- создание зеркальной копии объектов

- массив объектов

Панель инструментов «Операции»

- выталкивание

- вращение

- выталкивание по пути

- выталкивание по сечениям

- кручение

- контурная плоскость

- сфера

- пересечение поверхностей

- сшивка поверхностей

- скругление поверхностей по ребру

- удалить грань на поверхности

- рабочая плоскость

Панель инструментов «Вид»

- динамическое панорамирование

- динамическое масштабирование

- масштабирование на определенную величину

- масштабирование окном

- показать выделенные объекты

- показать все (подогнать под окно)

- вращение вида

- показать плоскость

Панель ручного ввода координат

- ввод координаты х

- ввод координаты у

В определенных случаях данные элементы переназначаются в следующие :

- ввод длины отрезка

- ввод угла наклона линии

Оси глобальной системы координат отображаются в нижнем левом углу области построения.

Чертеж рассчитываемого аппарата представлен на рис.8.2

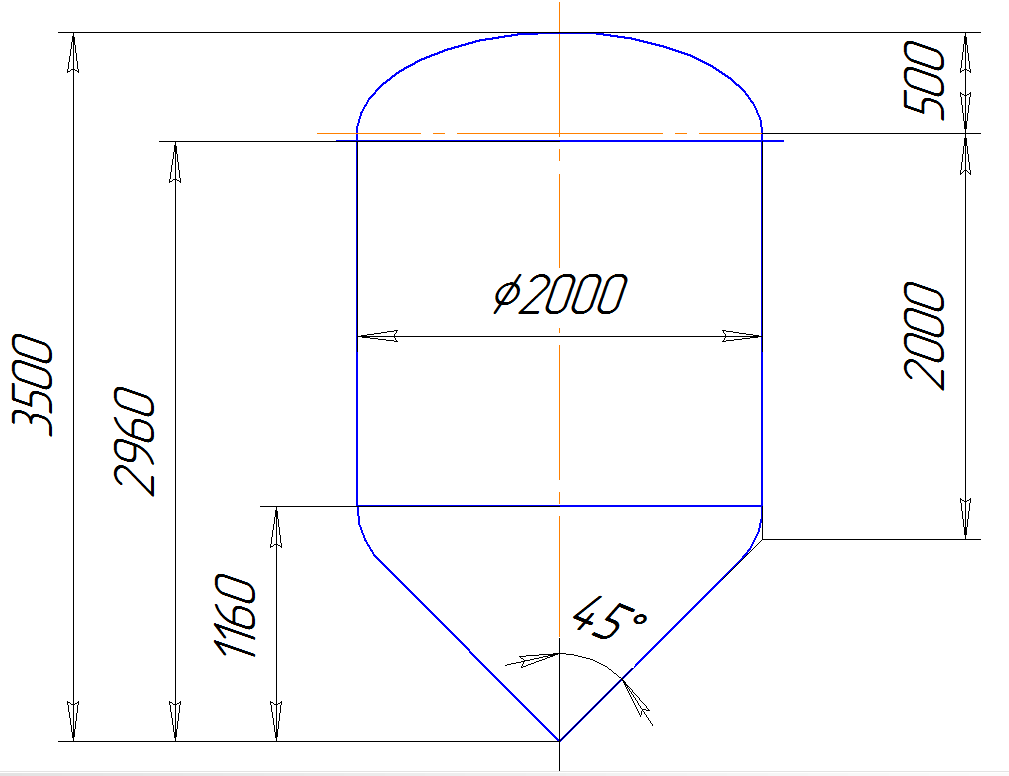

Рис. 8.2. Габаритные размеры корпуса аппарата

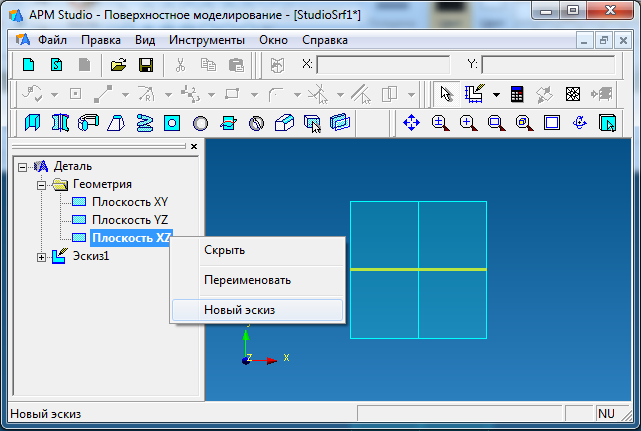

Построение корпуса аппарата начинаем с построения в нужной плоскости оси симметрии корпуса аппарата – ось аппарата проходит вертикально, поэтому строим ее в плоскости XZ, создав новый эскиз.

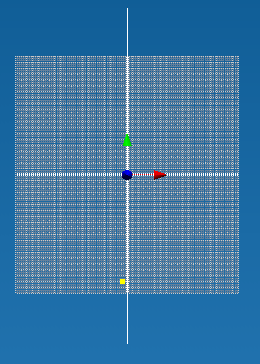

Чтобы показать выбранную плоскость, необходимо нажать на кнопку (показать плоскость). Для удобства рисования и наглядности эскиза, убедитесь, что ось Z глобальной системы координат направлена вверх, иначе разверните эскиз командой (вращение вида) (при этом учтите, что локальная система координат плоскости тоже повернется).

В ыбираем и проводим вертикальную линию. Координаты начала удобно вводить в поля X и Y панели инструментов (вводим в поле Х число 0, а в поле Y число больше половины высоты аппарата), а затем вводим длину и угол наклона линии в поля L и A (вводим длину отрезка больше общей высоты аппарата и угол 90^о).

Рекомендация: переключение между полями ввода можно производить клавишей «Tab».

Далее рисуем контур аппарата, состоящий из контура эллиптической крышки, цилиндрической обечайки, конического днища и фланца на верхней крышке.

Э ллиптическая крышка

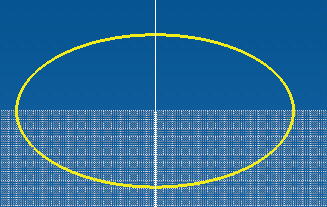

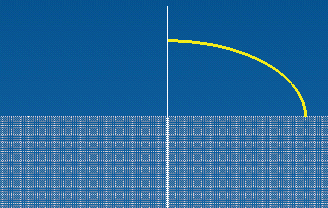

1 ) Выбираем , вводим координаты центра эллипса (допустим, X=0, Y=-1000), поставим точку, вводим угол (0^о) и длину горизонтальной полуоси эллипса (равной D/2; так как D=2000мм, то вводим 1000), ставим точку, вводим длину вертикальной полуоси (500 мм), ставим точку;

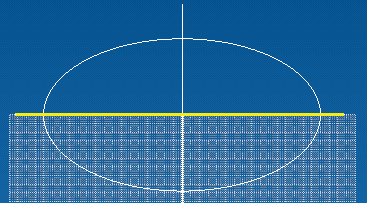

2) проводим линию, содержащую большую полуось эллипса ( , Y=-1000, A=0);

3) отсекаем лишние сегменты эллипса и вспомогательные линии, используя инструмент усечения .

Обечайка

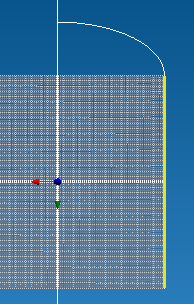

Включить привязку -> (контрольные точки), если не включено, затем инструментом Отрезок провести линию от конца дуги эллипса, поймав его указателем курсора ( с появлением значка у стрелки курсора), вниз длиной, равной длине обечайки (2000 мм), т.е. ввести A=90, L=2000.

Рекомендация: если вместо ожидаемых целых чисел в полях координат X и/или Y будут отображаться дробные значения типа 799,9999999986 и т.п., то лучше далее вводить координаты точек вручную. Данная рекомендация также относится ко всем остальным шагам построения.

Коническое днище

Строим линию от конца линии обечайки под углом 45^о до оси и пересекая ее. Если длины линии оси аппарата не хватает, то дорисуем ее продолжение (с точным соблюдением угла направления линии). Лишнее отсекаем.

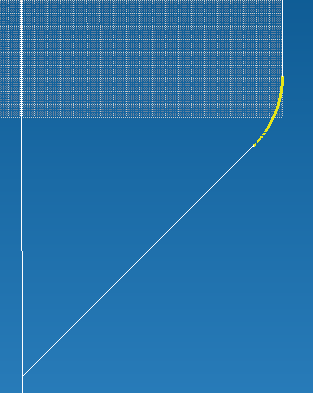

Переход с цилиндрической на коническую часть необходимо выполнить со скруглением. Для этого инструментом (рисовать скругление), задав необходимый радиус (например, 380 мм), выделить линии образующих цилиндра и конуса.

Фланец верхней крышки

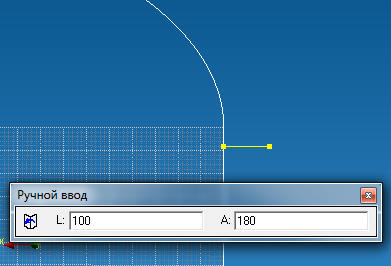

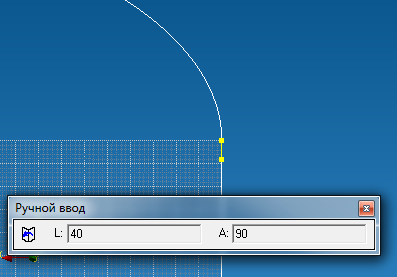

Фланец верхней крышки находится на 40 мм ниже большей оси эллиптической крышки (по данным рис 8.2). Поэтому проведем вспомогательный отрезок из точки соединения крышки с обечайкой длиной 40 мм вниз, а затем от него проведем отрезок перпендикулярно контуру цилиндрической обечайки на ширину фланца.

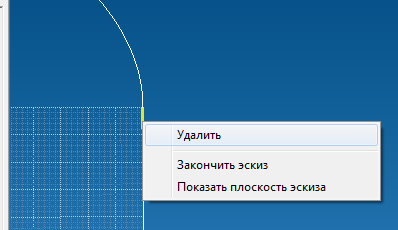

Вспомогательный отрезок далее удаляем из построения. Для этого в режиме выбора ( ) наводим курсор мыши на вспомогательный отрезок и после его подсвечивания вызываем правой кнопкой мыши меню, в котором выбираем «Удалить». В появившемся диалоговом окне подтверждаем свое намерение.

По окончании построения контура аппарата в данной плоскости необходимо закончить редактирование эскиза. Для этого перейти в режим выбора ( ) и, нажав правой кнопкой мыши на свободном месте области построения, выбрать из контекстного меню «Закончить эскиз».

На основе построенного эскиза корпуса вращением строим объемную фигуру:

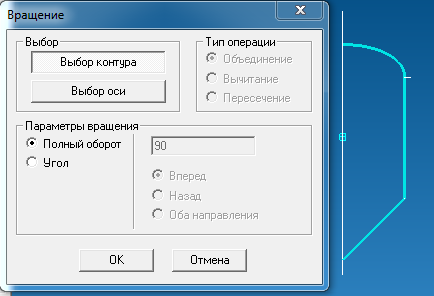

1) выбор контура: наводим указатель мыши на контур аппарата (или его часть) и левой кнопкой мыши выбираем его.

К сведению: контур, состоящий из последовательно соединенных прямолинейных или криволинейных участков без разветвлений в узлах соединения линий, выделяется как одно целое;

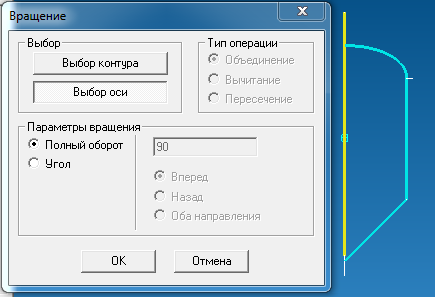

2) выбор оси: нажимаем на кнопку «Выбор оси» и выбираем ось;

3) в параметрах вращения оставляем переключатель «Полный оборот» и нажимаем кнопку «ОК»;

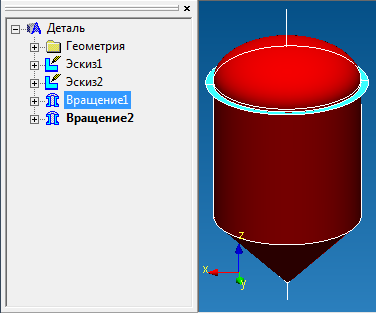

4) те же операции повторяем со всеми остальными элементами корпуса, в нашем случае с фланцем. На панели Дерево операций появятся два новых элемента – «Вращение1» и «Вращение2»;

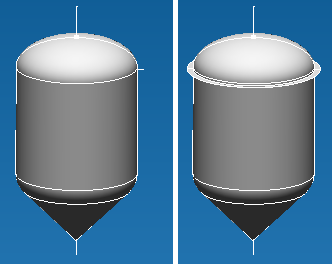

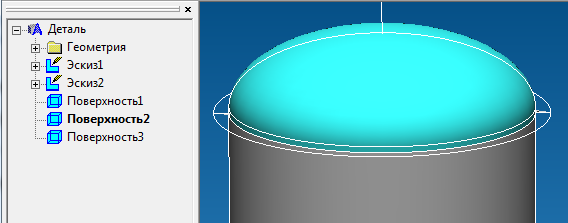

5) поверхность фланца и поверхность остальной части корпуса пока не связаны вместе. Необходимо их объединить. Для этого выбираем инструмент (пересечение поверхностей) и последовательно пересекаем данные поверхности вращения, при этом на панели Дерево операций элемент «Вращение» будет заменяться на один или несколько элементов «Поверхность».

Рекомендация: выбирать элементы для команды пересечение (и для других тоже) можно как на самом построении, так и на Дереве операций.

Некорректное отображение результата пересечения поверхностей (как в нашем случае, поверхность фланца выродилась до небольшого участка) на дальнейшие расчеты не повлияет.

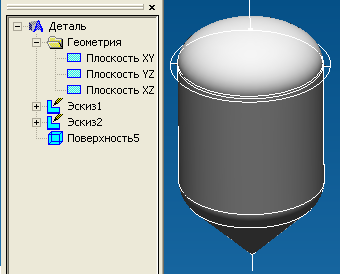

После того как все поверхности пересечены, их необходимо сшить (сшивка поверхностей), выделяя попарно поверхности, при этом количество поверхностей на панели Дерево операций будет уменьшаться, а сшитые поверхности будут выделяться вместе. После того как все поверхности будут сшиты, должна остаться всего одна поверхность.

Если поверхности не сшиваются, значит, они не пересекаются. Возможно, были допущены ошибки построения, использованы дробные координаты и др.

Добавление люка-лаза

Люк-лаз можно сделать двумя способами: выталкиванием и вращением. Рассмотрим оба варианта.

А . Построение с помощью вращения

1) перейдем к редактированию эскиза корпуса (ось люка находится в данной плоскости, хотя может быть в любой другой). Для этого щелкнем правой кнопкой мыши, находясь в режиме выбора ( - режим выбора), на линии, образующей эскиз корпуса, выбрать в меню пункт «Редактировать эскиз»;

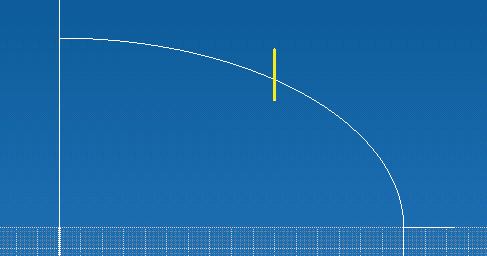

2 ) в верхней части аппарата, где должен быть люк-лаз, проведем ось люка. По чертежам или расчетам узнаем расстояние от оси аппарата до оси люка (примем 600 мм). Включаем привязку (параллельная прямая) и проводим линию, параллельную оси аппарата и пересекающую эллиптическую образующую крышки;
