Основные элементы К1 по ходу движения сточных вод:

1– санитарно-технический прибор;

2– сифон (гидравлический затвор);

3– отводящий поэтажный трубопровод;

4– канализационный стояк;

5– отводящая сеть в подвале;

6– выпуск канализации.

Отметим некоторые детали. Под сифоном показано колено. Оно применяется на невысоких стояках (не более 1 этажа). Отводящий поэтажный трубопровод 3 проложен с уклоном и присоединен с помощью прямого тройника к стояку 4. На стояке установлены ревизии.

Верх стояка выведен выше кровли в атмосферу на высоту z – вентиляция канализационного стояка. Она необходима для проветривания канализации, при появлении избыточного давления или, наоборот, вакуума в канализации. Вакуум может появиться при неисправной вентиляции стояка во время слива воды с верхнего этажа, что приведет к срыву сифонов, т.е. вода из сифонов будет уходить, появится запах в помещении.

Высоту стояка над кровлей принимают по СНиП 2.04.01-85 [15] не менее величин:

z = 0,2 м – для плоских неэксплуатируемых кровель; z = 0,2 м – скатных кровель;

z = 3 м – эксплуатируемых кровель.

Канализационный стояк можно устраивать без вентиляции, т.е. не выводить над кровлей, если его высота Hст не превышает 90 внутренних диаметров трубы стояка (рис. 14).

Впоследнее время появились вакуумные клапаны для канализационных стояков, их постановка в уровне верхнего этажа избавляет от устройства вентиляционного вывода стояка над кровлей.

Восновании стояка установлены два отвода, так как стояк крайний на сети в подвале. Если стояк сверху попадает на трубу, применяют косой тройник и отвод.

Вконце сети 5 перед наружной стеной ставят прочистку из прямого тройника с пробкой. Считая от нее, длина выпуска канализа-

ции L (рис. 14) не должна быть более 12 м при диаметре трубы 100 мм по СНиП 2.04.01-85 [15]. Кроме того, расстояние от смотрового колодца дворовой канализации до стены здания не должно быть менее 3 м. Поэтому расстояние от дома до колодца принимают от 3

41

до 12 м. Минимальное расстояние в свету между вводом В1 и выпуском К1 не менее 1,5 м при диаметре ввода до 200 мм включительно.

Глубина заложения выпуска канализации принимается равной глубине промерзания, уменьшенной на величину 0,3 м (учитывается влияние здания на грунт рядом с домом).

Трубу выпуска присоединяют в колодце к трубе дворовой сети способом «шелыга в шелыгу», т.е. по уровням верха труб.

Дождевая канализация К2

Дождевая канализация (внутренние водостоки) К2 предназначена для отведения атмосферных (дождевых и талых) вод с кровель зданий. Необходимость в устройстве К2 устанавливает архитектор.

Известно три способа отведения атмосферных (дождевых и талых) вод с кровель зданий:

1)Неорганизованный способ. Применяется для одно- и двухэтажных зданий. Вода просто стекает с карниза здания, для чего вынос карниза от вертикальной поверхности наружной стены должен быть не менее 0,6 м.

2)Организованный способ по наружным водостокам (это еще не К2). Применяется для 3–5-этажных зданий. Вдоль карниза здания устраивается желоб, который направляет стекающие атмосферные воды в водосточные воронки. Далее вода стекает вниз по наружным водосточным стоякам и выходит через выпуски на отмостку здания, которую обычно укрепляют бетонированием от размывания.

3)Организованный способ по внутренним водостокам – это дождевая канализация К2. Применяется для жилых зданий более 5 этажей, а также для зданий любой этажности с широкой кровлей (более 48 м) или многопролетных зданий (обычно это промздания).

Элементы дождевой канализации К2

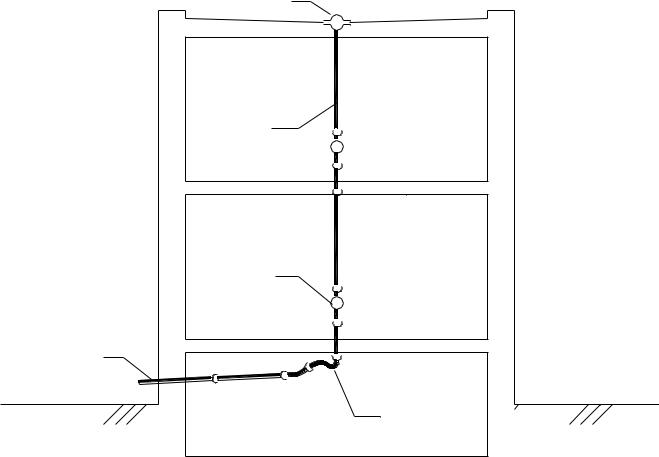

Элементы дождевой канализации К2 рассмотрим на примере двухэтажного здания с подвалом (рис. 15).

1 – водосточная воронка. Показана воронка колпакового типа, для неэксплуатируемых кровель. Плоские коронки устраиваются для

42

эксплуатируемых кровель. Максимальное расстояние между водосточными воронками на кровлях зданий не более 48 м;

2 – водосточный стояк. Прокладывается в лестничных клетках и коридорах;

3 – ревизия; 4 – сифон (гидравлический затвор). Предохраняет от образования

ледяной пробки на выпуске К2 в весенний период; 5 – открытый выпуск К2. Устраивают при отсутствии наружной

водосточной сети К2. Его рекомендуется располагать с южной стороны здания.

1

2

3

5

4

Рис. 15. Элементы дождевой канализации К2

Дренаж зданий

Дренаж – это инженерная система из дрен (труб с отверстиями), фильтрующих обсыпок, слоев и других элементов, предназначенная для понижения УПВ не менее нормы осушения или не менее 0,5 м

43

ниже пола подвала, основания сооружения с отведением дренажных вод [13; 21; 23]:

–в дождевую канализацию К2;

–близлежащий водоем или водоток;

–нижележащий подземный пласт.

УПВ – это уровень подземных вод. В частном случае УПВ – это уровень грунтовых вод (УГВ).

Дренаж чаще всего связан с дождевой канализацией К2, но, в отличие от нее, отводит не поверхностные, а подземные воды.

Перечислим основные элементы дренажа:

1)водоприемное устройство (дрена, скважина);

2)фильтрующие обсыпки и слои (защита от заиления);

3)смотровые колодцы (для удобства обслуживания и ремонта);

4)водоотводящая труба (дренажный коллектор);

5)насосная станция перекачки дренажных вод (не всегда);

6)труба-выпуск дренажных вод (в К2, водоем или пласт).

УГВ

1, 2

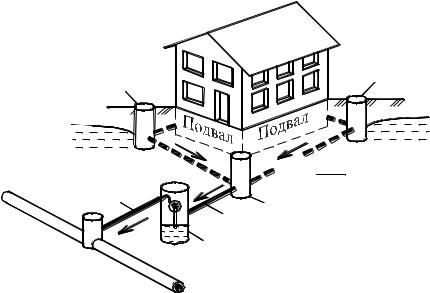

Рис. 16. Элементы дренажа

Элементы дренажа рассмотрим на примере кольцевого дренажа (рис. 16). Он защищает от подтопления грунтовыми водами подвал дома. Дрены 1 уложены вокруг здания на такой глубине, чтобы кривая депрессии УГВ находилась относительно пола подвала как минимум на 0,5 м ниже. Дрены обсыпаны слоями щебня (в непосредственной близости) и песка (между щебнем и окружающим грунтом). Это

44

необходимо для защиты внутреннего пространства дрен от заиления частицами грунта. Грунтовая вода проходит фильтрующую обсыпку 2 и, довольно чистая, попадает в дрену 1 через водоприемные отверстия или щели-пропилы. Подземная вода, попавшая внутрь дрены, называется дренажным стоком, который самотеком отводится дренами и через один из смотровых колодцев 3 поступает по дренажному коллектору 4 в резервуар насосной станции перекачки 5. Оттуда дренажные воды время от времени насосом перекачиваются в коллектор дождевой канализации К2. Элемент 5 не всегда нужен.

Производственная канализация К3

Производственная канализация К3 предназначена для отведения технологических сточных вод из промзданий. Отличительной особенностью К3 от К1 и К2 является наличие дополнительных сооружений (местных очистных сооружений, насосных станций перекачки и т.д.).

Классификация производственной канализации К3 по составу сточных вод изображена на рис. 17.

Производственная канализация К3

Рис. 17. Классификация производственной канализации

К3 – общее обозначение любой производственной канализации. К4 – системы с механически загрязненными сточными водами. К5 – системы с илосодержащими сточными водами.

К6 – системы с шламосодержащими сточными водами.

К7 – системы с химически загрязненными сточными водами. К8 – системы с кислыми сточными водами.

К9 – системы со щелочными сточными водами.
