границы раздела воздух — данная среда. Параметры воздуха при этом принимаются такие же, как и у вакуума. Напомним, что у вертикально поляризованной волны вектор E лежит в плоскости падения, а у горизонтально поляризованной — перпендикулярен ей. Плоскость падения — плоскость, проходящая через направление распространения волны и нормаль к поверхности. При записи коэффициентов отражения удобно пользоваться понятием относительной комплексной диэлектрической проницаемости

Комплексные коэффициенты отражения волн с вертикальной RB и горизонтальной RÃ поляризацией можно записать в виде [10,11]

где — угол падения, отсчитываемый от нормали к поверхности. Формулы (2.2) носят название формул Френеля.

В реальных условиях распространения радиоволн, когда высота антенн много меньше расстояния между ними, угол падения близок к 90° и удобно ввести угол скольжения 90° . Угол отсчитывается от горизонтальной плоскости.

Известно, что коэффициенты отражения определяются как

R Eîòð Eïàä , ãäå Eîòð è Eïàä — комплексные амплитуды напряженности электрического поля отраженной и падающей

волн в точке отражения. При этом модуль коэффициента отражения характеризует изменение амплитуды волны при отражении, а его фаза — изменение фазы волны.

На рис. 2.1 показана зависимость модуля и фазы коэффициентов отражения от угла для сухой почвы с параметрамиê 6, 0,02 при длине волны 6 м.

Из рис. 2.1 видно, что коэффициент отражения при горизонтальной поляризации по модулю больше, чем при вертикальной. Фаза коэффициента RÃ близка к (180°), фаза коэффициента RÂ меняется от 0° при вертикальном падении волны до 180° при пологом падении. Такое поведение коэффициентов

отражения характерно для большинства реальных поверхностей Земли. При отражении от идеального диэлектрика минимальный модуль коэффициента отражения RB становится равным нулю и угол, при котором это происходит, называется углом Брюстера [7,10]. Если поверхность Земли можно счи- тать идеально проводящей ( ), то RÂ 1, RÃ 1. Изменения, происходящие при этом с кривыми рис. 2.1, условно показаны стрелками.

Таблица 2.1 Электрические параметры различных типов земной поверхности на разных длинах волн

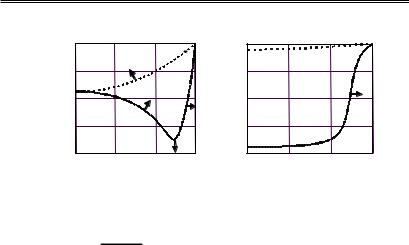

Рис. 2.1. Зависимость модуля |R| (à) è ôàçû arg(R) (á) коэффициентов отражения от угла падения для сухой почвы

( r 10, 0,1 ) и 6 м: вертикальная поляризация

горизонтальная поляризация

2.2. Расстояние прямой видимости

Уточним термин «поднятая антенна». «Поднятая антенна» — антенна, поднятая на высоту, по крайней мере в несколько раз большую длины волны излучения. Практически с поднятыми антеннами встречаются только в диапазоне УКВ и в редких случаях — КВ. Типичные примеры поднятых антенн — антенны телецентров, радиолокационных станций, радиорелейных линий.

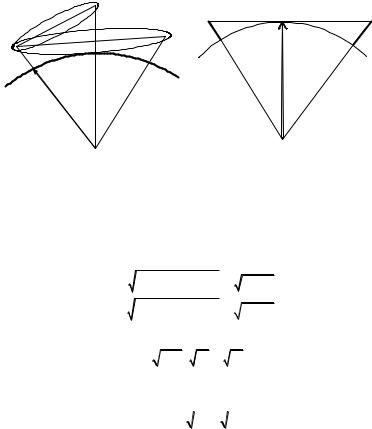

Пусть передающая и приемная поднятые антенны расположены в точках À è Â на высотах соответственно h1 è h2 над поверхностью Земли (рис. 2.2). Поверхность Земли — гладкая сфера радиуса R0; расстояние между антеннами равно r. Для наглядности реальные масштабы на рис. 2.2 сильно искажены. Область, существенно участвующая в распространении радиоволн, ограничена эллипсоидом вращения, приближенно совпадающим с первой пространственной зоной Френеля.

Из рисунка 2.2 видно, что если соотношение между r, h1, h2 такое, что первая зона Френеля не достигает выпуклости Земли, то возможно прямолинейное распространение радиоволн между точками À è Â1 èëè À è Â2. В противном случае Земля будет препятствием, за которое радиоволны могут попасть только пут¸м дифракции. Поле в этом случае оказывается сильно

ослабленным, так как в распространении радиоволн участвуют лишь часть первой зоны Френеля и зоны высших порядков, также искаж¸нные Земл¸й.

Расстоянием прямой видимости называется такое расстояние между двумя точками, расположенными над поверхностью Земли, при котором прямая, их соединяющая, касается поверхности Земли. На рис. 2.3 точки À è Â находятся на расстоянии прямой видимости. Обозначим его r0 .

Подставляя величину R0 6370 êì è h1 è h2 в метрах, полу- чим значение для r0 в километрах:

Принято считать, что если протяженность трассы r < 0,2 r0, то поверхность Земли можно считать плоской. При r < 0,8r0 нужно учитывать сферичность Земли, хотя еще можно

3 4 2. Распространение земных радиоволн при поднятых антеннах

разделить прямую и отраженную волны в точке приема. Это нельзя сделать в области полутени(0,8r0 r 1,2r0) и тем более тени (r 1,2r0) . В эти области поле проникает за счет дифракции.

С наиболее простого случая поднятых над плоской землей антенн мы и начнем изучать распространение земных радиоволн.

2.3. Распространение радиоволн при поднятых антеннах и плоской Земле

2.3.1. Интерференционная формула

Рассмотрим схему распространения радиоволн, когда при- ¸мная и передающая антенны подняты над плоской поверхностью Земли (рис. 2.4). Пусть r — длина линии связи, а при¸м- ная и передающая антенны подняты над земл¸й на высоту

h1 è h соответственно.

В данном случае поле в точке при¸ма является результатом интерференции прямой волны (ÀÂ) и отраженной (ÀÑÂ). Для определения положения точки отражения на поверхности Земли следует построить зеркальное изображение точки À (òî÷- êà À1) и соединить ее с точкой Â. При таком построении в точке С будет выполняться закон отражения — угол отражения равен углу падения и ÀÑÂ À1ÑÂ. На рис. 2.4 изображена также диаграмма направленности антенны F( ) в свободном пространстве. Очевидно, что поле в точке наблюдения Â будет

ãäå ïîëÿ Å1 è Å2 могут быть определены как поля в свободном пространстве.

С учетом коэффициента отражения в точке Ñ величины полей Å1 è Å2 в точке Â будут определяться соотношениями
