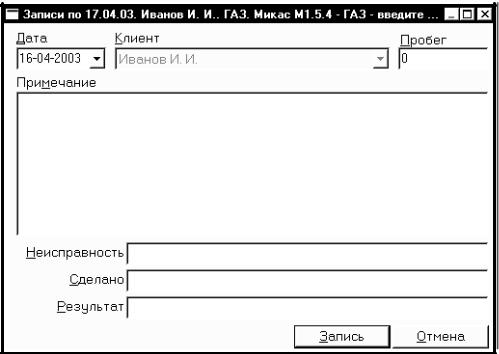

Рис. 10. Записи по клиенту
Возможность делать записи позволяет в процессе эксплуатации автомобиля обобщать и обрабатывать следующую информацию:
количество обращений за определенный период;
какие выявлялись неисправности;
изменение параметров работы двигателя по пробегу;
затраты на ремонт и запасные части.
8.10. Пункт главного меню "Выход"
Пункт главного меню Выход предназначен для завершения работы с программой. При выборе этого пункта предлагается два варианта:
Выход из программы для продолжения работы в операционной системе Windows;
Выключение компьютера для завершения работы с компьютером.
Примечание. Выход из программы или выключение компьютера
осуществляется только с согласия преподавателя.
21
9. ПОРЯДОК ВЫПОЛНЕНИЯ ПРАКТИЧЕСКОЙ ЧАСТИ ЛАБОРАТОРНОЙ РАБОТЫ
9.1. Подготовительные работы
Подготовительные работы включают в себя следующие этапы:
изучить по методическим указаниям работу с программным комплексом МТ;
оформить бланк отчета (прил. А);
ответить на контрольные вопросы (см. п.3) и получить допуск к выполнению практической части лабораторной работы.
9.2. Диагностирование двигателя без запуска
Начальным этапом практического выполнения лабораторной работы является контроль состояния ЭСУД без запуска двигателя. Для выполнения этого этапа следует выполнить следующие действия:
запустить программу МТ (см. п.8.1). Примечание. Запуск программы считается успешным, если на экране появилось главное меню (см. рис. 4);
включить зажигание при помощи тумблера на дистанционной панели управления двигателем;
в пункте главного меню Настройки выбрать подменю Тип блока управления и установить тип блока управления МИКАС М1.5.4
–ГАЗ кнопкой ВВОД.
сохранить в отчете данные о паспортах ЭБУ (выбрать в меню Сведения подменю Паспорта); вернуться в главное меню
(Закрыть);
создать свою диагностическую группу и набор в меню Настройка подменю Группы согласно варианту (прил. Г);
ввести данные о клиенте (см. п.8.9); вернуться в главное меню;
проверить наличие ошибок в памяти ЭБУ (см. п.8.6). Занести данные об ошибках в отчет. Примечание. При обнаружении текущих ошибок в системе управления двигателем следует с учебным мастером или преподавателем найти и устранить неисправности. Проконтролировать отсутствие текущих ошибок по программе МТ;
вернуться в главное меню.
22
9.3. Просмотр значений диагностических параметров
Просматривать значения диагностических параметров можно как при заглушенном двигателе, так и на заведенном. При просмотре значений параметров зажигание должно быть включено.
Выбрать в меню Параметры необходимый набор (набор, составленный по имеющемуся варианту) и нажать на Выбор. Зажигание должно быть включено. На экране появится изображение параметров в графическом и цифровом виде.
Запустить двигатель кнопкой Стартер на пульте дистанционного управления двигателем. При установившемся режиме частоты вращения двигателя остановить сбор данных клавишей Стоп-F9. Заглушить двигатель (выключить зажигание). В течение 5 секунд, после того как двигатель заглох, вновь включить зажигание для продолжения работы с диагностическими параметрами. Записать в табл. 3 отчета (прил. А) значения параметров группы в отчет. Выделить участок графика визирами и сохранить данные в памяти (клавиша Запись-F7). Выйти в главное меню. Выключить зажигание.
9.4. Проведение диагностических тестов
Для выполнения теста следует четко следовать инструкциям,
появляющимся в программе. После получения результатов тестов
необходимо сразу записать значения в отчет!
Выполнить диагностические тесты (пункт Испытания главного меню). Диагностические тесты рекомендуется проводить в следующей последовательности:
-прокрутка;
-запуск;
-прогрев;
-разгон;
-механические потери;
-разгон холостого хода.
Примечание. Преподаватель может корректировать последовательность и количество выполняемых тестов. После завершения выполнения практической части лабораторной работы двигатель должен быть заглушен, зажигание выключено.
23
10. ПОРЯДОК ОФОРМЛЕНИЯ ОТЧЕТА ПО ЛАБОРАТОРНОЙ РАБОТЕ И ЕГО ЗАЩИТА
По выполненным заданиям лабораторной работы студенты представляют оформленный отчет и защищают его.
Отчет оформляется на отдельных листах формата А4 с соблюдением общих требований к текстовым документам, изложенных в ГОСТ 2.105-95. Допускается использовать отдельные тетрадные листы с соблюдением формата А4.
Отчет о лабораторной работе должен состоять из следующих структурных частей (разделов):
1)титульный лист;
2)содержание;
3)введение;
4)цели и задачи лабораторной работы;
5)общий порядок выполнения заданий лабораторной работы и краткая характеристика применяемых методов исследования;
6)результаты проверки технического состояния ЭСУД и физический смысл выявленных отклонений;
7)выводы о техническом состоянии ЭСУД.
В зависимости от содержания и объема решаемых заданий отдельные структурные части отчета допускается объединять, исключать или вводить новые с целью повышения эффективности отчета.
Текст отчета следует выполнять четким, разборчивым почерком пастой (чернилами) одного цвета.
Чертежи, схемы, иллюстрации допускается выполнять карандашом как продолжение листов с текстом, так и на отдельных листах.
Рекомендуемый объем отчета по лабораторной работе до 10 страниц текста с графиками, схемами и протоколом испытаний.
Защита отчета по выполненным заданиям лабораторной работы осуществляется в день их выполнения и заключается в доказательстве достоверности полученных результатов, в объективности оценки технического состояния ЭСУД рассмотренными методами диагностирования, а также в ответе на вопросы по содержанию выполненных задач лабораторной работы.
После защиты отчетов о выполненной лабораторной работе они брошюруются в сборник по темам и хранятся на кафедре в течение учебного года.
24
При защите отчета о выполненной лабораторной работе студент должен быть готов ответить на следующие вопросы:
1.Назначение программного комплекса "МОТОР-ТЕСТЕР".
2.Схема присоединения диагностического кабеля к автомобилю.
3.Возможные неисправности в системе управления двигателем.
4.Что означает наличие многократной ошибки в памяти ЭБУ?
5.В чем разница между датчиками и исполнительными механизмами?
6.Для чего проводятся испытания двигателя?
7.Как установить необходимый тип диагностируемого блока управления?
8.Как определить серийный номер и дату изготовления ЭБУ?
9.Как стереть из памяти ЭБУ коды неисправностей?
10.Какие параметры можно определить при диагностировании программным комплексом МТ (привести примеры)?
