проводить испытания для определения параметров запуска двигателя, механических потерь, скорости прогрева двигателя и другие тесты (в зависимости от типа диагностируемого ЭБУ);

вести базу данных о клиентах – владельцах автомобилей и персональные базы данных для каждого автомобиля по проведенным диагностическим воздействиям, сохранять в базе данных проверенные параметры в числовом и графическом виде;

эффективно проводить диагностические работы благодаря удобному интерфейсу.

Возможности применения программного комплекса МТ ограничиваются наличием соответствующих программных модулей. В табл. 1 представлены некоторые типы ЭБУ, диагностику которых поддерживает программный комплекс МТ. В случае появления новых типов ЭБУ и ЭСУД возможно приобретение и подключение соответствующего программного модуля к МТ, что позволяет расширить возможности программного комплекса и снизить затраты на приобретение нового диагностического оборудования.

Таблица 1. Применяемость ЭБУ на автомобилях

6

3.ПОДГОТОВКА СТУДЕНТОВ

КВЫПОЛНЕНИЮ ЛАБОРАТОРНОЙ РАБОТЫ

Подготовка студентов к выполнению лабораторной работы заключается в последовательном решении конкретных задач, обеспечивающих успешное ее выполнение. Кроме того, необходимо своевременно оформить и защитить отчет по лабораторной работе.

Последовательность подготовки студентов к выполнению лабораторной работы заключается в следующем:

изучение правил техники безопасности;

изучение последовательности и порядка выполнения лабораторной

работы;

изучение назначения, технической характеристики, методов диагностирования ЭСУД программным комплексом МТ;

самоконтроль достигнутого уровня индивидуальной подготовки путем ответов на контрольные вопросы.

В целях самоконтроля своего уровня индивидуальной подготовленности и получения допуска к выполнению лабораторной работы каждый студент должен ответить на контрольные вопросы, представленные ниже.

1. Назначение и принцип работы ЭСУД.

2. Что контролируется при внешнем осмотре двигателя?

3. Последовательность запуска и остановки двигателя.

4. Правила техники безопасности при выполнении лабораторной работы по проверке технического состояния ЭСУД программным комплексом МТ.

5. В чем заключается метод диагностирования ЭСУД программным комплексом МТ?

6. Цель лабораторной работы по диагностике ЭСУД программным комплексом МТ.

7. Назначение электронного блока управления в ЭСУД.

8. Назначение датчиков и исполнительных механизмов в ЭСУД. 9. Что включает в себя стенд с двигателем ЗМЗ-4062.10?

10. Где хранятся коды ошибок ЭСУД?

Для получения допуска к практическому выполнению лабораторной работы необходимо, чтобы в ходе контроля знаний полнота ответа студента на контрольные вопросы составляла не менее 80%.

7

4. МАТЕРИАЛЬНОЕ ОБЕСПЕЧЕНИЕ ЛАБОРАТОРНОЙ РАБОТЫ

Состав материального обеспечения лабораторной работы и необходимые пояснения представлены в табл. 2.

Таблица 2. Материальное обеспечение лабораторной работы

5. ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ ПРИ ПРОВЕДЕНИИ ЛАБОРАТОРНОЙ РАБОТЫ

1.К выполнению лабораторной работы допускаются студенты, прошедшие специальный инструктаж по мерам безопасности, предусмотренным при выполнении данной лабораторной работы, и расписавшиеся в журнале по технике безопасности.

2.Прежде чем приступить к выполнению лабораторной работы, необходимо изучить конструкцию стенда, принцип работы системы впрыска топлива, методы работы с используемым диагностическим оборудованием, а также последовательность выполнения лабораторной работы.

3.Соблюдать меры предосторожности при работе рядом с заведенным двигателем, во избежание получения травм лопастями вентилятора, приводным ремнем и другими вращающимися частями.

4.Запрещается самовольное отсоединение-присоединение электрических разъемов стенда, проведение не предусмотренных лабораторной работой регулировок, монтаж-демонтаж элементов стенда.

5.Работы на моторном стенде выполняются только в присутствии учебного мастера или преподавателя.

6.Запрещается запускать двигатель без разрешения преподавателя или лаборанта.

7.В компьютерном классе запрещается находиться в верхней

одежде.

8

8.При выполнении лабораторной работы запрещается курить, пользоваться открытым огнем.

9.Запрещается опрокидывать, переворачивать, а также ронять аккумулятор во избежание получения травм и выхода аккумулятора из строя.

6. ПОСЛЕДОВАТЕЛЬНОСТЬ ВЫПОЛНЕНИЯ ЛАБОРАТОРНОЙ РАБОТЫ

Последовательность выполнения лабораторной работы можно представить в виде алгоритма, показанного на рис. 1.

Рис. 1. Схема выполнения лабораторной работы

Приведенная схема служит для тезисного описания последовательности действий при выполнении лабораторной работы и ориентирования в объеме материала.

9

7. УСТРОЙСТВО И ПОДКЛЮЧЕНИЕ ПРОГРАММНОГО КОМПЛЕКСА "МОТОР-ТЕСТЕР"

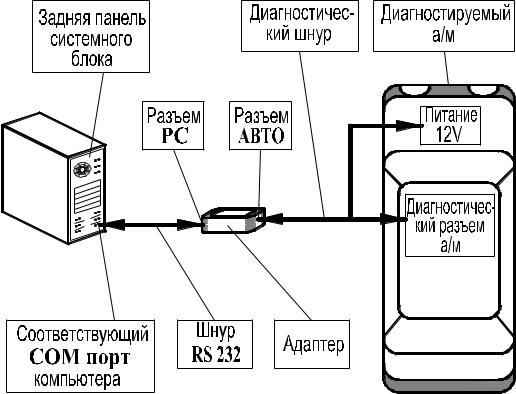

Программный комплекс МТ включает в себя персональный компьютер с установленным на нем программным обеспечением, адаптер для связи персонального компьютера с ЭСУД, соединительные провода. Для работы программного комплекса необходимы соответствующие подключения. Схема подключения показана на рис. 2.

Применение персонального компьютера в диагностическом комплексе позволяет получить ряд преимуществ по сравнению со специализированными диагностическими сканер-тестерами:

на экране монитора диагностическая информация представляется наиболее наглядно;

значительный объем памяти позволяет длительно хранить информацию в базах данных;

для диагностирования новых типов ЭСУД достаточно обновить программное обеспечение.
