На экране 1 – кнопки выбора экрана; 2 – часы и дата; 3 – показания по разности расходов на подаче и сливе; 4 – показания по давлению внутри верхнего бака; 5 – показания по уровню в верхнем баке; 6 – показания по давлению в подающем трубопроводе; 7 – показания по расходу на подаче; 8 –

показания по расходу на сливе; 9 – показания по температуре воды за радиатором; 10 – показания по температуре воды в нижнем баке; 11 – кнопка включения/выключения насоса; 12 – кнопка включения вентилятора; 13 –

кнопки включения и выключения ТЭНа в нижнем баке; 14 – кнопка сброса сигнала по давлению в верхнем баке; 15 – кнопка сброса сигнала низкого уровня; 16 – показания по тепловой энергии; 17 – кнопка выбора автоматического регулирования с помощью регулирующего клапана; 18 –

индикатор выбора управления; 19 – переключатель управления регулирующим клапаном; 20 – кнопка выбора автоматического регулирования с помощью насоса; 21 – переключатель управления насосом; 22 – значение уставки по уровню воды в верхнем баке; 23 – значение уставки по разности расходов на подаче и сливе; 24 – поле ввода коэффициента пропорциональности ПИД-регулятора регулирующего клапана; 25 – поле ввода постоянной времени дифференцирования ПИД-регулятора регулирующего клапана; 26 – поле ввода постоянной времени интегрирования ПИД-регулятора насоса; 27 – поле ввода процента открытия регулирующего клапана в ручном режиме работы; 28 – поле ввода коэффициента пропорциональности ПИД-регулятора насоса; 29 – поле ввода постоянной времени дифференцирования ПИД-регулятора насоса; 30 – поле ввода постоянной времени интегрирования ПИД-регулятора насоса; 31 –

поле ввода частоты вращения насоса в ручном режиме работы; 32 – мини-

экран «Тренды»; 33 – кнопки печати и выхода из программы.

На экране «Тренды» (рис. 8) отображаются архив значений давления жидкости после насоса, уровня жидкости в верхнем баке, расхода жидкости на подаче, расхода жидкости на сливе, давления в верхнем баке, температуры

11

жидкости в нижнем баке, температуры жидкости в верхнем баке, тепловой энергии.

Перетаскивая мышкой линейку показаний 10 либо пользуясь кнопками

8 и 9, можно просматривать значения всех представленных параметров в любой точке в пределах экрана рабочей станции. Если же требуется зафиксировать значение какого-либо параметра за пределами экрана, можно переместиться на 30 минут назад или вперѐд с помощью кнопок 3 и 4

соответственно. Для увеличения масштаба, если это необходимо, можно воспользоваться 5 и 6. Помимо отображения наименования параметра и его значения в нижней части экрана «Тренды» также отображается дата и время с точностью до тысячных долей секунды, в которое то или иное значение параметра имело место быть.

12

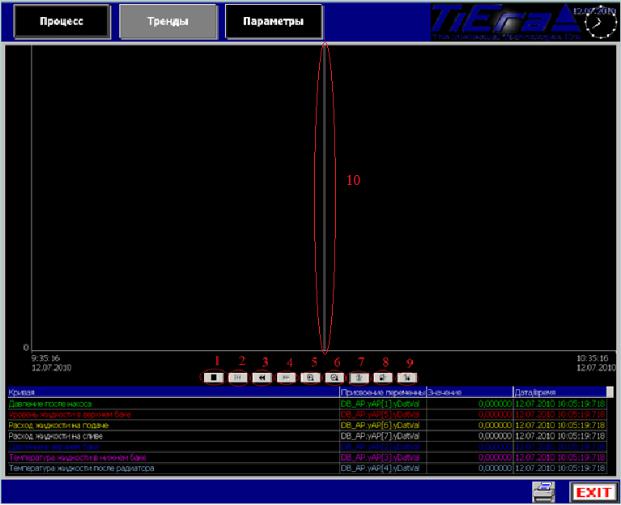

Рис. 8 Экран «Тренды»

На экране 1 – кнопка остановки ведения архива данных (автоматически меняется на кнопку запуска ведения архива после нажатия); 2 – кнопка отмены предыдущего переключения просматриваемого временного интервала; 3 – смещение просматриваемого временного интервала на 30

минут назад; 4 – смещение просматриваемого временного интервала на 30

минут вперѐд; 5 – уменьшение интервала просматривания; 6 – увеличение интервала просматривания; 7 – кнопка включения/отключения линейки показаний; 8 – кнопка смешения линейки показаний влево на 3 секунды; 9 –

кнопка смещения линейки показаний вправо на 3 секунды; 10 – линейка показаний.

13

Экран «Параметры» (рис.9) предназначен для отображения в цифровом

играфическом виде следующих параметров:

•давления на выходе насоса и в верхнем баке;

•температуры жидкости в нижнем баке и за радиатором;

•уровня жидкости в верхнем баке;

•расхода жидкости на подаче и на сливе;

•уставки уровня.

Для каждого из параметров (кроме уставки уровня), возможно задание:

•минимальной аварийной уставки 1 (рис. 9);

•минимальной предельной уставки 2;

•максимальной предельной уставки 3;

•максимальной аварийной уставки 4.

Активация уставки осуществляется нажатием кнопки рядом с полем ввода значения уставки. Кроме того, поддерживается возможность имитации конкретного значения любого из вышеперечисленных параметров.

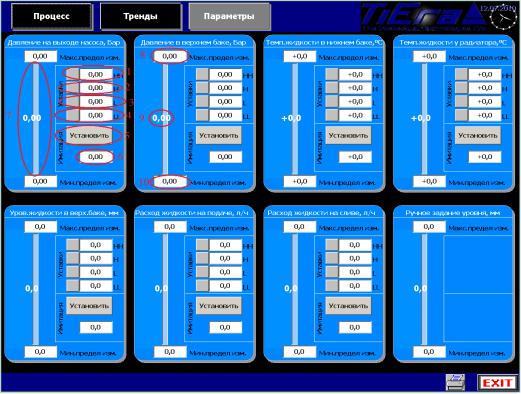

Рис. 9 Экран «Параметры»

14

На рисунке: 1 – значение минимальной аварийной уставки; 2 –

значение минимальной предельной уставки; 3 – значение максимальной предельной уставки; 4 – значение максимальной аварийной уставки; 5 –

кнопка включения имитации заданного значения параметра; 6 – заданное значение имитируемого параметра; 7 – графическое изображение значения измеряемого параметра в виде шкалы; 8 – значение верхнего предела измерений; 9 – цифровое значение измеряемого параметра; 10 – нижний предел измерений.

Чтобы задать какую-либо из уставок, нужно в поле ввода значения этой уставки с помощью клавиатуры ввести значение и нажать Enter, а затем нажать серую кнопку рядом с введѐнным значением. Она сменит свой цвет с серого на зелѐный – уставка задана. Для задания имитационной уставки нужно так же ввести значение уставки 6 в окне «Имитация» и нажать кнопку

«Установить» 5. Кнопка так же сменит свой цвет на зелѐный – уставка задана. После задания имитационной уставки цифровое и графическое обозначение текущего значения параметра 7 примут еѐ значение. После отключения имитации отображаемое значение вернѐтся к текущему значению реального параметра.

Помимо всех вышеперечисленных устройств, работу начнут все измерительные преобразователи, установленные в сварном каркасе вместе с баками. Значения измеряемых параметров в большинстве случаев, помимо экрана рабочей станции дублируются на дисплеях преобразователей, а также на экране регистратора, из которого они впоследствии могут быть скопированы на карту памяти.
