Испытание катушки зажигания типа: 2111-3705010.

Подключить к «жгуту 8» исправные, 2 электронных коммутатора типа 3734. Другой конец этого жгута подключить к разъѐму «К1» пульта. Подключить «жгут 9» к катушке зажигания, другой конец жгута подключить к разъѐму «К2» пульта.

Закрутить в разрядник, 4 исправных свечи так чтобы отрицательный электрод касался металлической пластины на дне разрядника (рис. 19).

Взять исправный комплект высоковольтных проводов 2111-3707080, 2112-3707080, 21214-3707080-10. Надеть наконечники проводов на свечи, а другой конец этих проводов на катушку зажигания (рис. 21). Подключить провод пульта к разряднику (рис. 20).

Соблюдая меры предосторожности, включить питание пульта. Включить кнопку «КН1», при этом, если катушка исправна, на всех 4-х свечах будет наблюдаться устойчивый искровой разряд. Если же на одной и более свечах искровой разряд не наблюдается или неустойчивый разряд, то эта катушка не исправна. Кнопками 7 можно менять частоту искрообразования. После проверки выключить кнопку «КН1». Выключить питание пульта.

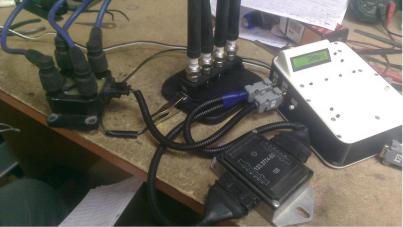

Рис. 21. Испытание катушки зажигания

Испытание катушки зажигания типа 406.3705.

Подключить «жгут 8» с заведомо исправными коммутаторами (рис. 22). Подключить разрядник.

Подключить «жгут 12» к входным контактам катушки зажигания, при чѐм цвет проводов жгута не имеет значения при подключении к контактам. Другой конец жгута подключить к разъѐму «К2» пульта. Из исправных комплектов

27

проводов типа: 4062.3707244, взять два провода, соответствующие наконечники этих проводов надеть на выходные клеммы катушки зажигания. Другие наконечники этих проводов надеть на две любые свечи зажигания в разряднике. Включить питание пульта. Соблюдая меры предосторожности, включить кнопку «КН1». При этом, если катушка исправна, то на свечах наблюдается устойчивый искровой разряд. Если разряд неустойчивый или вообще отсутствует, то катушка не исправна. Кнопками 7 можно регулировать частоту искрообразования.

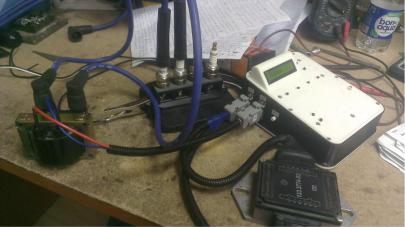

Рис. 22. Испытание катушки зажигания

Библиографический список

Основная литература

1. Волков, В. С. Электрооборудование транспортных и транспортнотехнологических машин [Текст] : учеб. пособие / В. С. Волков. – Изд. 2-е, перераб. и доп. – Воронеж, 2010. – 372 с.

Дополнительная литература

2. Волков, В. С. Электроника и электрооборудование транспортных и транспортно-технологических машин и оборудования [Текст] : учеб. / В. С. Волков. – 2-е изд., перераб. и доп. – М. : Академия, 2013. – 384 с.

3. Ютт, В. Е. Электронные системы управления ДВС и методы их диагностирования [Текст] : учеб. пособие / В. Е. Ютт, Г. Е. Рузавин. – М. : Горячая линия-Телеком, 2007. – 104 с.
