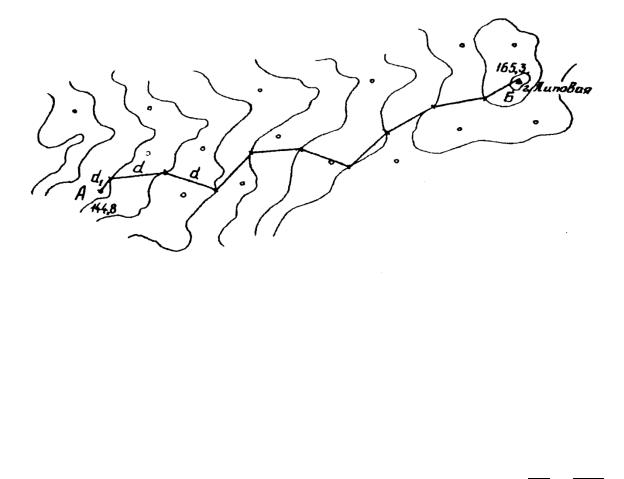

Рис.18. Сема проведения линии заданного уклона между точками А и В Точка А расположена ниже горизонтали 145 м, на величину h1,

(решение задачи 12).

начальной точки А до горизонтали 145 м должно равняться: d1 м

м или в масштабе карты М 1:10000, d1 карты =40 м умножить 0,0001=4мм. Раствором циркуля равным 4 мм, от точки А делают засечку на

горизонтали 145 м (рис.18).

Далее определяют горизонтальную проекцию расстояния между соседними горизонталями (заложение) при заданном уклоне 20%0 и высоте сечения рельефа 2,5 м.

засечку до горизонтали 147,5 и получают следующую точку, затем после-

довательно засекают точки на горизонталях 150, 152,5 и т.д. до точки Б.

Задача 16. Построить сокращенный продольный профиль по линии АБ,

заданной на карте преподавателем.

27

Построение продольного профиля производят в следующей последовательности.

Нумеруем точки пересечения линии АБ с горизонталями (рис.19). На листе миллиметровой бумаги проводим прямую линию и на ней в масштабе плана откладываем линию АБ с точками 1,2,3,4,5,6,7,8,9. Затем вычеркивают графы сетки профиля в которые заносят высоты точек 1,2,3…, равные отметкам горизонталей, и расстояния в метрах между ними (А-1,1-2,2-3,….

...9-Б).

К верхней линии сетки восстанавливают перпендикуляры, на которых откладывают высоты точек, обычно в 10 раз крупнее масштаба плана, приняв условный уровень горизонта УГ=100м.

Соединив концы перпендикуляров, получаем продольный профиль линии АБ (рис.20).

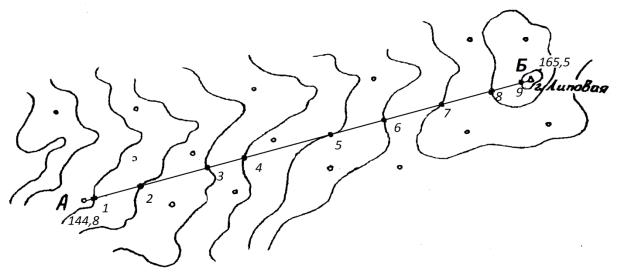

Рис.19. Схема закрепления характерных точек рельефа местности

28

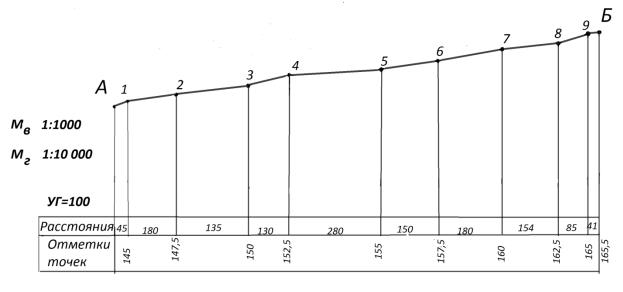

Рис.20. Сокращенный продольный профиль местности по линии АБ
