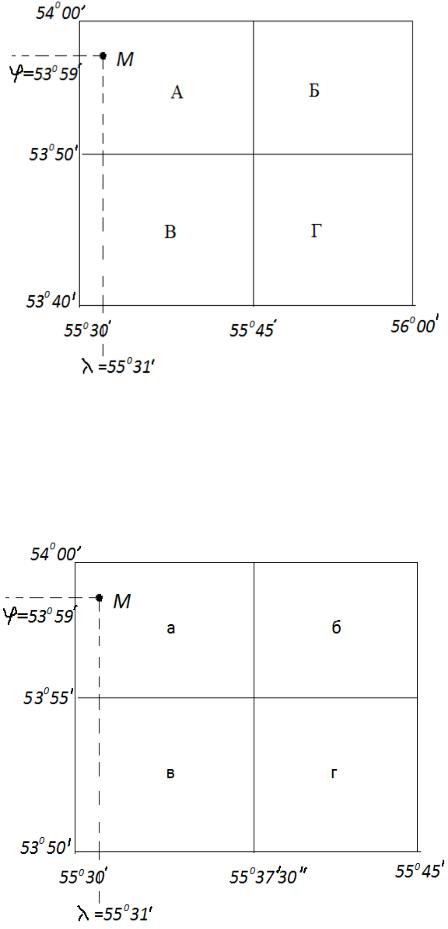

Рис.8. Схема разграфки листа карты М 1:100000 на листы М 1:50000
Номенклатура листа М 1:50000, на котором обозначен пункт М, имеет вид N-40-76-A. Из листа карты М 1:50000 образуется 4 листа М 1:25000,
обозначаемые строчными буквами а, б, в, г.
Рис.9. Схема разграфки листа карты М 1:100000 на листы М 1:50000
17
Номенклатура листа М 1:25000, на котором находится пункт М, имеет вид N-40-76-A-a. Листы карты M 1:10000, получаемые делением листа М
1:25000 на 4 части, обозначаются цифрами 1, 2, 3, 4.

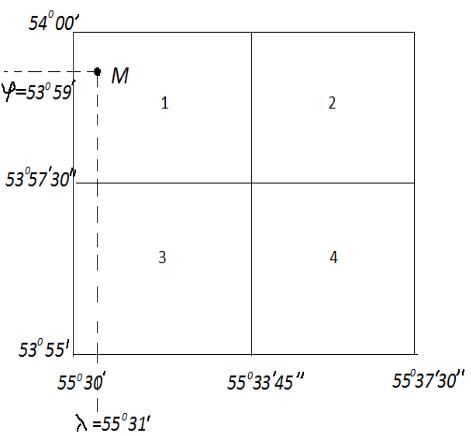

Рис .10. Схема разграфки листа карты М 1:25000 на листы М 1:10000
Ответ задачи. Номенклатура листа карты масштаба М 1:10000, на котором расположен пункт М с географическими координатами м=53 59;
λм= 55 31, имеет следующий вид: N-40-76-А-а-1.
18
|
|
|
|
Таблица 6 |
|
Исходные данные для решения задачи 9 |
|
||
|
|
|
|
|
Варианты |
|
Географические координаты т. М |
||
|
|
|
|
|
|
|
долгота λм |
|
широта м |
|
|
|
|
|
1 |
|
2 |
|
3 |
|
|
|
|
|
1 |
|
55 |
|
53 |
2 |
|
54 |
|
56 |
3 |
|
59 |
|
59 |
4 |
|
61 |
|
64 |
5 |
|
67 |
|
65 |
6 |
|
64 |
|
76 |
7 |
|
69 |
|
71 |
|
|
|
||
8 |
|
76 |
|
70 |
|
|
|
||
9 |
|
81 |
|
73 |
|
|
|
||
10 |
|
63 |
|
75 |
|
|
|
||
11 |
|
89 |
|
70 |
|
|
|
||
12 |
|
53 |
|
77 |
|
|
|
||
13 |
|
52 |
|
78 |
|
|
|
||
14 |
|
51 |
|
80 |
|
|
|
||
15 |
|
50 |
|
81 |
|
|
|
||
16 |
|
49 |
|
83 |
|
|
|
||
17 |
|
48 |
|
84 |
|
|
|
||
18 |
|
47 |
|
51 |
|
|
|
||
19 |
|
45 |
|
50 |
|
|
|
||
20 |
|
46 |
|
47 |
|
|
|
||
|
|
|
|
|
19
4.ЗАДАЧИ, РЕШАЕМЫЕ НА ТОПОГРАФИЧЕСКИХ ПЛАНАХ И КАРТАХ
Задача 10. Определить условные и действительные зональные прямоугольные координаты точки А, отмеченной на карте преподавателем.
Для определения положения точек на топографических картах пользуются системой плоских прямоугольных координат Гаусса-Крюгера.
На топографическую карту наносят координатную сетку, состоящую из линий, параллельных и перпендикулярных к осевому меридиану. Расстояние между соседними линиями сетки равно целому числу километров,
отложенному в масштабе сетки. Значения координат указаны только у километровых линий, ближайших к рамкам карты, а у остальных даны две последние цифры.
Положение точки определяется относительно осей прямоугольных координат: оси абсцисс XX и оси ординат YY.
Для определения абсциссы из точки, обозначенной преподавателем на карте, опускают перпендикуляр на ближайшую нижнюю, горизонтальную линию сетки. Абсцисса т. А равна абсциссе линии и плюс расстояние на местности X, соответствующее An(рис.11).
Абсцисса линии координат сетки Xмм =6067 км, а отрезок Аn=7,5 см или в масштабе карты
м
абсцисса XА=Xмм+ X =6067 км+0,750 км=6067,750 км.
20

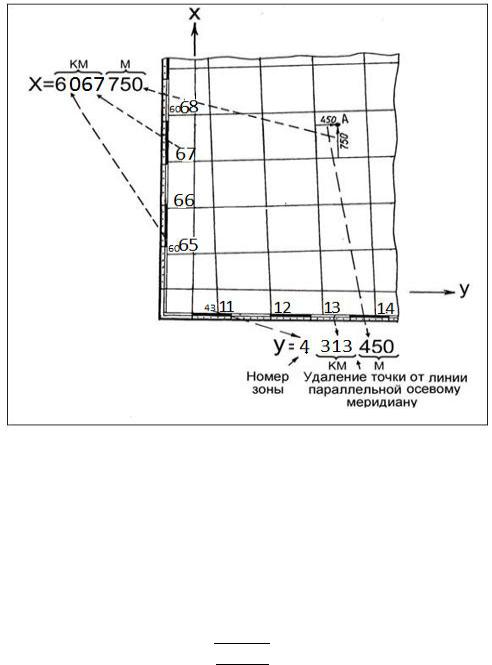

Рис.11. Схема определения прямоугольных координат точки А
Для определения ординаты из точки А опускают перпендикуляр на ближайшую левую вертикальную сторону сетки, обозначенные буквами FF.
Ординаты линии YFF =4313 км. Отрезок Аm=4,5 см.
Тогда ордината точки YА =4313 км+0,450 км=4313,450 км. Абсциссы точек отсчитываемые к северу от экватора, считаются положительными, к
югу - отрицательными. Территория России расположена в северном полушарии, поэтому для нее все абсциссы положительны. Ординаты X
считают положительными для точек, расположенных восточнее осевых меридианов; для точек, расположенных западнее, ординаты будут отрицательными (рис.12). Ко всем ординатам (и положительным и отрицательным) условно прибавляют 500 км, в результате чего получают
