ется с помощью светоизлучающего диода (далее – светодиод); таблица 3 с данными для регулировки фары; клавиши управления прибором 4.

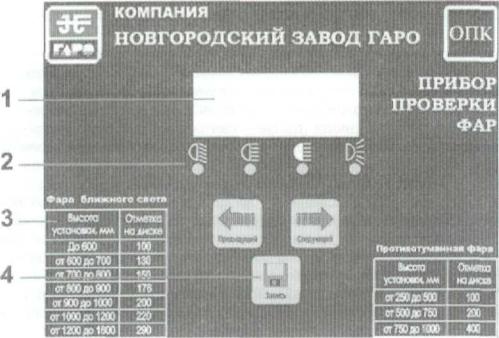

Рис. 8. Приборная панель

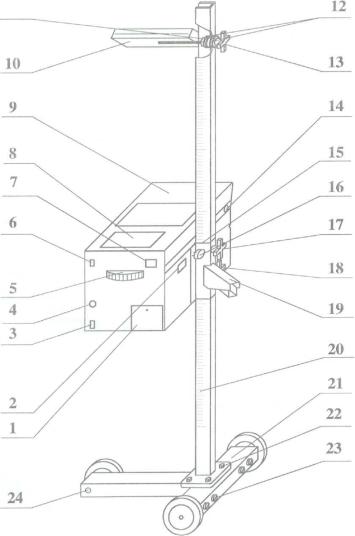

Общий вид прибора приведен на рис. 9.

Прибор состоит из основания 21 на колесах; стойки 20, установленной на основании вертикально; оптической камеры 9 и ориентирующего устройства

10.

Оптическая камера (в дальнейшем – камера) представляет собой корпус, в котором установлены линза, пузырьковый уровень, смотровое стекло, экран, перемещающийся по вертикали при помощи отсчетного лимба 5.

На экране, в соответствии с ГОСТ Р 51709-2001, установлены фотоэлементы для измерения силы света. На крышке камеры расположена приборная панель 8.

На задней стенке камеры расположены: клавиша 6 для включения питания прибора либо для включения режима заряда аккумулятора прибора, разъем для подключения компьютера 3, разъем для подключения зарядного устройства 4, отсчетный лимб 5 и крышка 1, за которой располагается элемент питания.

Перемещение камеры по стойке производится при ослабленном упорном винте 17 (против часовой стрелки до упора) и при нажатом рычаге фиксатора 19. При этом камера поддерживается за ручку, расположенную с противо-

23

Эксплуатационные ограничения

Подготовка прибора

Собрать прибор в соответствии с рис. 9, для чего:

-собрать стойку 20 и основание 21 при помощи крепежа 22 (болт М8 - 4 шт., шайба пружинная 8 - 4 шт., гайка М8 - 2 шт.). Затем установить основание на горизонтальную поверхность и отвесом проверить вертикальность установки стойки и, при необходимости, отрегулировать положение стойки при помощи болтов 23;

-установить фиксатор с камерой на стойку, для чего необходимо ослабить упорный винт 17 (против часовой стрелки до упора), нажать рычаг фиксатора и отверстием фиксатора надеть весь узел сверху на стойку;

-установить в одно из отверстий стойки ориентирующее устройство наведения при помощи крепежа 12 и 13 (гайка М10, шайба 10-2 шт., ручка);

-снять крышку 1 и установить элемент питания, соблюдая полярность подключения, после чего установить крышку на место.

Проверка фар должна проводиться в помещении, исключающем воздействие прямых солнечных лучей на оптическую систему прибора.

Рабочая площадка, на которой размещают АТС и прибор, должна быть горизонтальной, неровности площадки должны быть не более 3 мм на 1 м.

Проверку фар необходимо проводить при неработающем двигателе, за исключением АТС, имеющих пневматическую подвеску.

24

Установка АТС

АТС установить на рабочей площадке в положении, соответствующем его прямолинейному движению.

Очистить поверхность рассеивателей фар от загрязнений.

Довести давление в шинах передних и задних колес АТС до номиналь-

ного.

Выбрать люфты подвески, для чего необходимо создать несколько колебаний АТС в вертикальном направлении и дождаться успокоения.

Обеспечить загрузку АТС категории М1 массой (70±20) кг (человек или груз) на сиденье водителя. Остальные АТС проверяются без загрузки.

Включить фары и переключением проверить исправность и правильность их работы.

Установка прибора

Прибор установить на рабочей площадке перед АТС напротив проверяемой фары на расстоянии 500 - 600 мм (рекомендуется 550 мм) между линзой камеры и рассеивателем фары таким образом, чтобы передвижение прибора от одной фары к другой могло производиться перпендикулярно продольной оси АТС.

Установить камеру прибора по высоте так, чтобы центр линзы прибора совпадал с центром фары. Положение центра линзы соответствует положению просечек на боковых стенках камеры.

Отрегулировать при необходимости по пузырьковому уровню положение оптической оси камеры. Допускается непараллельность относительно рабочей площадки не более ±2 '. Цена деления шкалы уровня - 4 '.

Установить прибор так, чтобы наблюдаемая в ориентирующее устройство горизонтальная линия проходила через две любые наиболее характерные симметричные точки передней части АТС (верхние участки ободков фар, подфарники и т. д.).

При необходимости можно включить подсветку индикатора прибора одновременным нажатием клавиш «Предыдущий» и «Следующий». Повторное нажатие выключает подсветку.

25

Порядок проверки фар типов С (НС) и CR (HCR)

Разметка шкалы лимба соответствует величине снижения в миллиметрах с расстояния 10 м. Высота установки фары над уровнем пола считывается по рискам, нанесенным на стойке прибора (по верхней кромке кронштейна фиксатора).

Установить отсчетным лимбом требуемую величину снижения левой части светотеневой границы (в дальнейшем – СТГ) светового пучка ближнего света фары в зависимости от высоты ее установки в соответствии с табл. 5. Для удобства работы аналогичная таблица приведена на лицевой панели прибора.

Таблица 5

Включить ближний свет. Фара считается правильно установленной, если СТГ находится на горизонтальной и наклонной линиях экрана.

При неправильной установке необходимо произвести регулировку фары. Используя клавиши «Предыдущий» и «Следующий», выбрать режим

проверки фары ближнего света. При этом на индикаторе прибора должно быть написано «Ближний свет» и должен гореть светодиод под символом. Индикатор отображает слева внизу силу ближнего света в области 34 ' вверх от СТГ, справа внизу силу света в области 52 ' вниз от СТГ.

При нажатии клавиши «Запись» прибор зафиксирует выводимые на индикатор результаты и прекратит измерение. Для продолжения работы в данном режиме повторно нажать клавишу «Запись» либо выбрать другой режим проверки.
