Точка А, лежащая над передней



осью автомобиля, в некоторый



момент

времени заняла

положение



А1. В тот же момент времени точка В



заняла положение В1.









Соединяя

точки А1

и В1, получим



линию, точка О2 пересечения которой



с

первоначальным



положением



отрезка АВ дает положение заднего



центра колебаний. Любые положения



точек

А1

и В1 кузова

в

процессе

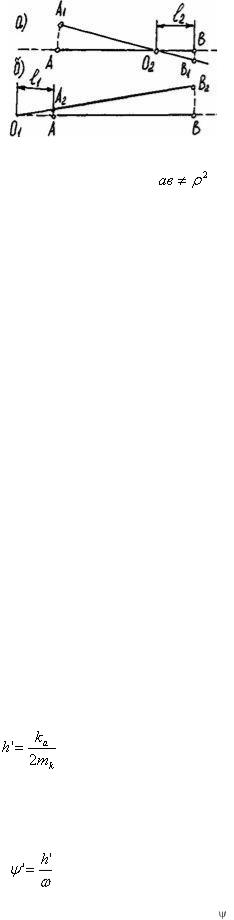

Рис.29. Схема колебательной

колебаний, взятые в один момент



времени,

определят

тот

же центр

системы автомобиля при

колебаний О2.















При сообщении колебаний задней части кузова (рис. 29.б) в какой-то момент времени точка В займет положение В2 а точка А – положение А2. Новое положение отрезка позволит тем же путем определить передний центр колебаний О1.

Результат исследования позволит найти величины L1 и L2, определяющие собой положение переднего О1 и заднего О2 центров колебаний.

Проведѐнный анализ показывает, что колебания кузова автомобиля складываются из двух колебаний, которые происходят вокруг двух различных центров и в общем случае имеют разные частоты.

При конструировании автомобиля представляется возможным получить оба вида колебаний с любыми частотами. Теоретические исследования показывают, что для получения меньших общих колебаний автомобиля необходимо, чтобы эти частоты по возможности совпадали.

4.3. Гашение колебаний автомобиля

Существенное влияние на плавность хода оказывают амортизаторы, устанавливаемые в подвесках автомобиля. Они поглощают значительную часть энергии колебательного процесса, благодаря чему происходит гашение колебаний. Амортизаторы не дают накапливаться колебаниям масс автомобиля при интенсивном воздействии неровностей дороги, это свойство амортизаторов проявляется особенно ощутимо, если неровности являются периодическими с частотой возмущения, приближающейся к зоне резонанса.

Различают работу амортизатора при ходе колеса вверх, когда происходит сжатие упругого элемента подвески (ход сжатия) и работу его при ходе колеса вниз (ход отбоя). В первом случае сопротивление амортизатора и упругого элемента подвески складывается, за счет этого происходит увеличение жесткости подвески.

При ходе отбоя усилие, создаваемое упругим элементом подвески, и сопротивление амортизатора направлены в противоположные стороны, поэтому до определенных пределов сопротивление амортизатора является полезным и способствует гашению колебаний; однако и в этом случае оно должно быть ограничено, так как при равенстве сопротивления амортизатора усилию, создаваемому упругим элементом подвески, произойдет зависание колеса и нормальная работа подвески будет нарушена. У широко применяемых гидравлических амортизаторов двухстороннего действия сопротивление на ходе сжатия в несколько раз меньше, чем на ходе отбоя.

Влияние амортизатора на гашение колебаний определяется не только свойствами самого амортизатора, но зависит также от параметров колебательной системы, в которую он включен. Поэтому для оценки действия амортизатора в подвеске нужны измерители, которые увязывают его характеристику с указанными параметрами.

Одним из таких измерителей является коэффициент затухания вертикальных колебаний h’, определяемый по формуле:

(41)

где Ка - коэффициент сопротивления амортизатора, Н.с/м, характеризуемый в функции от перемещения его движущихся деталей;

mк - подрессоренная масса, Н.с2/м, проходящая на соответствующее колесо.

Чтобы учесть взаимосвязь коэффициента затухания вертикальных колебаний с жесткостью подвески (частотой собственных колебаний), применяется безразмерный измеритель.

(42)

которой называются относительным коэффициентом затухания вертикальных колебаний. У современных автомобилей значения этого коэффициента лежат в пределах ’=0,15…0.3.

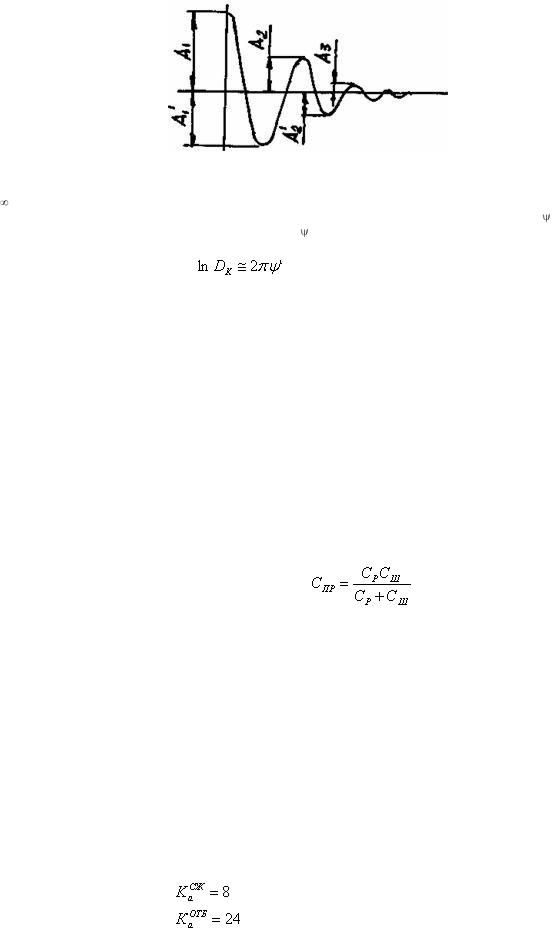

Эффективность затухания колебаний может характеризоваться интенсивностью убывания размахов смежных отклонений А1/А’1; А’11… от положения равновесия (рис. 30) или отношением амплитуд А12; А23… последовательных периодов колебаний. Отношение Dk=A1/A2, показывающее, во сколько раз

уменьшается амплитуда собственных вертикальных колебаний за один период, называется декрементом вертикальных колебаний.

Рис.30. Кривая затухающих колебаний кузова автомобиля

Когда Dк=1, колебания являются незатухающими – таких колебаний в чистом виде не бывает. Когда

Dк= , колебательный процесс превращается в апериодический.













Между декрементом колебаний Dк

и относительным коэффициентом затухания колебаний

’ имеется

связь, которая при небольших значениях коэффициента

’ характерным для современных автомобилей может

быть выражена уравнением:









































(43)















ПРИМЕРЫ РАСЧЕТОВ







Пример 1.

























У автомобилей – легкового и грузового с подрессоренным передком были замерены значения Ср1 и Ср2

жесткости передней и задней подвесок

и значения Сш1

и Сш2

жесткости шин передних и задних колес.

Требуется определить для указанных машин значения Спр1

и Спр2

коэффициентов жесткости подвески и шин

вместе - соответственно передних и задних.

















Для расчета берем данные из таблицы 4.

























Таблица 4

















Значения жесткости подвесок и шин автомобилей







Исследуемый объект









Жесткости (для двух колес), Н/см









Ср1

Сш1



Ср2



Сш2

















Легковой автомобиль (с полным комплектом





500

3300



600



3700

пассажиров)





































Грузовой автомобиль



Порожний





2100

12400



3250



28000



С грузом





2100

12400



4250



28000













По формуле (31) искомые коэффициенты жесткости



.









Результаты расчетов сведены в таблицу 5.

























Таблица 5

















Результаты расчетов примеру 1 п.4







Исследуемый объект







Жесткости, Н/см

















Спр1

Спр2

































Легковой автомобиль с полным комплектом пассажиро





434

516











Грузовой автомобиль

Порожний



1790

2910











С грузом



1790

3690



























Вывод: у автомобилей жесткость шин во много раз больше жесткости подвески.

Пример 2.

На легковом автомобиле установлены для гашения колебаний кузова гидравлические амортизаторы двухстороннего действия.

Требуется оценить эффективность гашения ими собственных вертикальных колебаний задней подвески кузова.

Исходные данные.

Приведенные к колесу коэффициенты сопротивления амортизаторов:

при ходе сжатия

Н с/см;

при ходе отбоя

Н с/см.

Вес подрессоренных масс, приходящихся на одно заднее колесо, Gk=4000Н. Частота собственных вертикальных колебаний задней подвески n2=80 кол/мин.

Определяем среднее значение приведѐнного коэффициента сопротивления амортизаторов:

Н с/см; Согласно уравнению (41), коэффициент затухания вертикальных колебаний

Находим величину относительного коэффициента затухания собственных вертикальных колебаний по уравнению (42):

.

Полученные значения h’ и ’ находятся в рекомендуемых приделах. Соответственно по уравнению (43) логарифмический декремент вертикальных колебаний



,

откуда

.

Декремент DK показывает, во сколько раз уменьшается амплитуда собственных вертикальных колебаний за период. Таким образом, установленные на автомобиле амортизаторы с принятыми параметрами обеспечивают достаточно быстрое затухание колебаний кузова.
