4. ПЛАВНОСТЬ ХОДА АВТОМОБИЛЯ

Перед плавностью хода автомобиля подразумевается его способность к поглощению толчков, ударов и вибраций, возникающих при движении. Плавность хода является важным эксплуатационным качеством, оказывающим влияние на самочувствие пассажиров, сохранность перевозимых грузов, безопасность движения, долговечность машины.

Плавность хода зависит от характера и величины возмущающих сил, вызывающих колебания, от общей компоновки машины и отдельных ее конструктивных особенностей, главным образом от системы подрессоривания, а также от мастерства вождения.

Возмущающие силы могут возникать под действием внутренних и внешних причин. К внутренним причинам относятся неуравновешенность деталей и неравномерность их вращения. Из внешних причин наибольшее значение имеют неровности пути. Под влиянием внутренних причин возникают главным образом высокочастотные колебания – вибрации, влияние которых на пассажиров не столь значительно. Поэтому плавность хода рассматривается с точки зрения воздействия, оказываемого неровностями пути.

4.1. Влияние колебаний и вибраций на человека

При движении автомобиля его кузов испытывает колебания и вибрации, которые организм человека переносит по-разному. Колебания с низкой частотой (до 900…1100кол/мин) воспринимаются человеком как отдельные циклы изменения нагрузки или положения. Колебания более высоких частот воспринимаются слитно и называются вибрациями.

Частота колебаний кузова на рессорах лежит в пределах от 60 до 150кол/мин, частота колебаний осей между рессорами шинами равна 360…900кол/мин. Вибрации двигателя, трансмиссии и кузова происходят с частотой 1000…4200кол/мин.

Организм человека воспринимает вибрации или через их звуковые проявления или непосредственно как силовые воздействия. В автомобиле пассажир изолирован от непосредственного силового воздействия вибраций подушками. Только ноги на полу могут воспринимать эти вибрации, силовые воздействия которых почти полностью устраняются применением упругих ковриков на полу.

Наибольшее влияние на организм человека оказывают колебания кузова. Колебательный процесс характеризуется частотами, амплитудами, скоростью колебания, ускорениями и скоростью изменения ускорений.

Для повышения комфортабельности автомобиля необходимо по возможности уменьшить амплитуду колебаний. При амплитудах колебаний меньших 35…40 мм, амортизационная способность человеческого организма полностью устраняет колебания головы. Большие амплитуды вызывают колебания головы, что приводит к неприятным ощущениям и быстрой усталости.

Частота колебаний более существенно влияет на организм человека. Для установления частот, к которым привык человек, можно подсчитать число колебаний, испытываемых им при ходьбе.

Приняв шаг человека в среднем равным 0,75

м, получим:





скорость пешехода в км/час

3,0

3,5

4,0

4,5

5,0

число вертикальных колебаний в минуту

67

78

89

100

122

Частоты колебаний современных автомобилей, наиболее совершенных по качеству подвески, лежат в пределах очень близких к этим цифрам. Установлено, что снижение числа колебаний ниже 50 кол/мин часто вызывает у пассажиров явление «морской болезни», а превышение 130 кол/мин – приводит к ощущению резких толчков.

На ощущения человека при колебаниях – его энергетические затраты и нервные нагрузки – могут оказывать существенное влияние разные параметры колебательного процесса, в зависимости от частоты колебаний. При частотах до 4…6 кол/с, в пределы которых полностью укладывается весь низкочастотный диапазон колебаний автомобиля, ощущения в первую очередь пропорциональны ускорениям при колебаниях.

Поэтому для оценки плавности хода автомобилей наиболее распространенным измерителем являются вертикальные ускорения, определяемые в характерных точках колебательной системы.

По величине вертикальных ускорений кузова автомобиля можно также судить о сохранности перевозимого груза. Если ускорение кузова больше g (9,81 м/с2), то незакрепленный груз отрывается от пола и затем падает обратно.

При оценке плавности хода по ускорениям необходимо, кроме величины ускорений, учитывать их повторяемость. Совокупный учет этих факторов соответствует взглядам физиологов на утомление, как на явление, связанное с интенсивностью и частотой внешних раздражителей. Следует отметить также, что при частотах колебаний кузова до 5…6 кол/с на ощущения человека оказывает заметное влияние скорость ускорений, т.е. третья производная перемещений по времени. По данным профессора А.К. Бируля, скорости изменения ускорений до 25 м/с2 вызывают беспокоящие ощущения, а при 40 м/с2 – неприятные ощущения.

Исходя из указанных предпосылок, Я.И. Бронштейном предположена для практической оценки плавности хода автомобиля пятибалльная шкала, в которой соответствующий балл присваивается исходя из

числа толчков и их интенсивности (величины

максимальных ускорений),

испытываемых автомобилем при

прохождении в заданных дорожных условиях расстояния 1 км. Шкала имеет

следующий вид.





Таблица 2





Шкала оценки плавности хода автомобиля

Оценка плавности хода



Максимальные вертикальные ускорения, м/с2



2

2…3

3…5

5…7

7…10

Больше 10





Допустимое число толчков на 1 км пути



Отлично

15…20

2…5

-

-

-

-

Хорошо

25…30

12…15

1…2

-

-

-

Посредственно

-

30…40

10…12

0…1

-

-

Неудовлетворительно

-

-

-

10

1

-

Очень плохо

-

-

-

11

2…5

1

Если, например, ускорения достигают значений 3…5 м/с2, то плавность хода может быть признана хорошей при условии, что число соответствующих им толчков не больше чем 1…2 на 1 км пути. Если при наличии таких же максимальных ускорений число толчков будет 10…12, то плавность хода автомобиля на данной дороге может быть расценена как посредственная.

4.2. Схема колебательной системы автомобиля

При исследовании колебаний все массы, составляющие автомобиль, делятся на две группы: массы подрессоренные и неподрессоренные. Подрессоренными считаются массы, вес которых передается на упругие элементы подвески. У автомобилей подрессоренными массами являются кузов и рама с укрепленными на ней механизмами; колеса в сборе с осями (мостами) относятся к неподрессоренным массам.

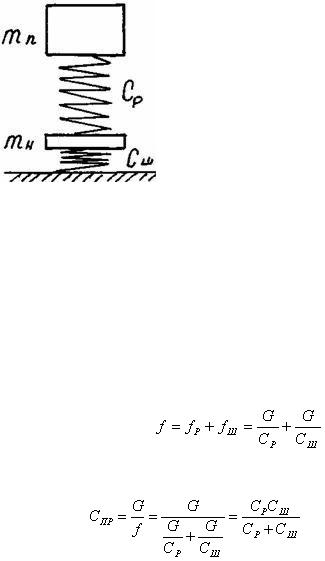

Реальная подвеска автомобиля может быть представлена схемой на рис. 25. Подрессоренные массы автомобиля mп закреплены на эластичных элементах подвески, имеющих жесткость Ср. Эластичные элементы соединены с неподрессоренными массами mн, которые через шины, имеющие жесткость Сш, опираются на дорогу.

При составлении уравнения колебательного движения подрессоренной массы в этом случае получающиеся выражения оказываются неудобными для пользования, а с допустимой для практики точностью можно учитывать неподрессоренные массы. Это объясняется тем, что величина неподрессоренных масс по сравнению с подрессоренной обычно очень мала, жесткость шин также значительно выше жесткости

подвески (табл. 3).

Таким образом, схема для исследования свободных колебаний автомобиля может быть принята в упрощенном виде, без учета неподрессоренных масс mн.

Для исследования колебательного движения с упрощенной схемой можно использовать уравнения, известные для свободных незатухающих колебаний тела, подставив в них вместо жесткости пружины С приведенную жесткость рессор и шин Спр.

Рис.25.Схема колебательной системы подвески автомобиля с неподресоренными массами







Таблица 3









Суммарные жесткости подвески и шин

Автомобиль



Жесткость, Н/cм





Передние колѐса

Задние колѐса









подвеска

шины

подвеска



шины



«Москвич»

340

3600

460



3600



«Волга»

480

4400

530



4900



ЗИЛ164

2080

12400

3240



28000



ГАЗ-51

1770

9700

2960



20000



Для определения приведенной жесткости подвески и шин подсчитываем суммарный прогиб такой упругой связи:

где fр и fш - прогибы рессор и шин под действием груза G.

Тогда приведенная жесткость подвески и шин будет равна:

(31)

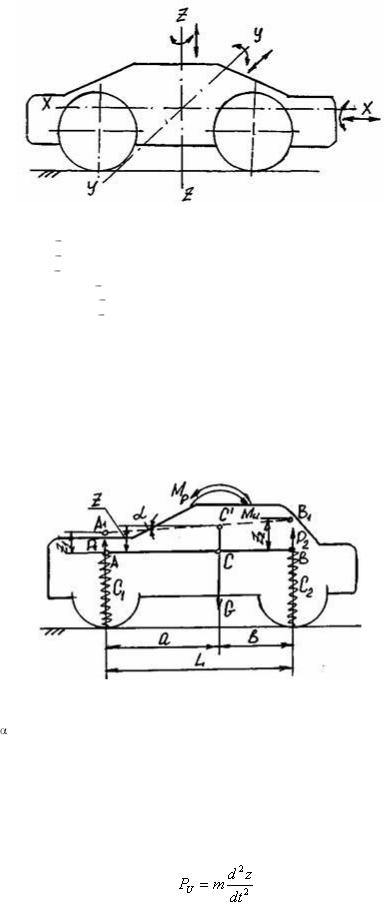

Подресоренная часть автомобиля, как всякое свободное тело в пространстве обладает шестью степенями свободы и может иметь следующие колебательные движения (рис. 26):

Рис.26. Схема колебательной системы автомобиля

Линейные: вдоль оси Z Z …………………………

подпрыгивание

вдоль оси X X …………………………подѐргивание

вдоль оси y y …………………………пошатывание

Угловые: относительно оси y y ………………

галопирование

относительно оси X X………………

покачивание

относительно оси Z Z………………

виляние (рыскание)

Ввиду сложности исследования системы со многими степенями свободы обычно при элементарном анализе плавности хода автомобиля рассматривают только два вида колебаний подрессоренных масс: вертикальные линейные (вдоль оси Z-Z) и угловые продольные (относительно оси y-y). В соответствии с этим в дальнейшем будем рассматривать колебания автомобиля как тела, имеющего две степени свободы. Кроме того, для упрощения выводов не будем учитывать влияние неподрессоренных масс, амортизаторов и эластичности подушек сидений. Расчетная колебательная система примет вид, показанный на рис. 27. Рассмотрение схемы показывает, что колебания автомобиля можно представить в виде колебаний отрезка АВ, проходящего через центр тяжести С автомобиля, причем точки А и В отрезка расположены над опорами передних и задних колес.

Рассмотрим некоторое промежуточное положение отрезка АВ. Пусть отрезок из своего нейтрального положения в результате колебаний переместился в положение А1В1.

Рис.27. Расчетная схема колебательной системы автомобиля

Центр тяжести С отрезка переместился на некоторую величину Z и занял положение С’, а сам отрезок повернулся на угол . Составим уравнение колебаний отрезка АВ.

Снизу вверх на отрезок действуют реакции эластичных элементов равные:

Вточке А - ;

Вточке В -

где G1 и G2 - части веса подрессоренной массы, приходящиеся на переднюю и заднюю подвески; С1 и С2 - приведенные жесткости передней и задней подвески и шин;

Z1 и Z2 - перемещения точек А и В кузова.

В центре масс отрезка АВ действуют силы вниз: сила инерции:

и вес подрессоренных масс G.

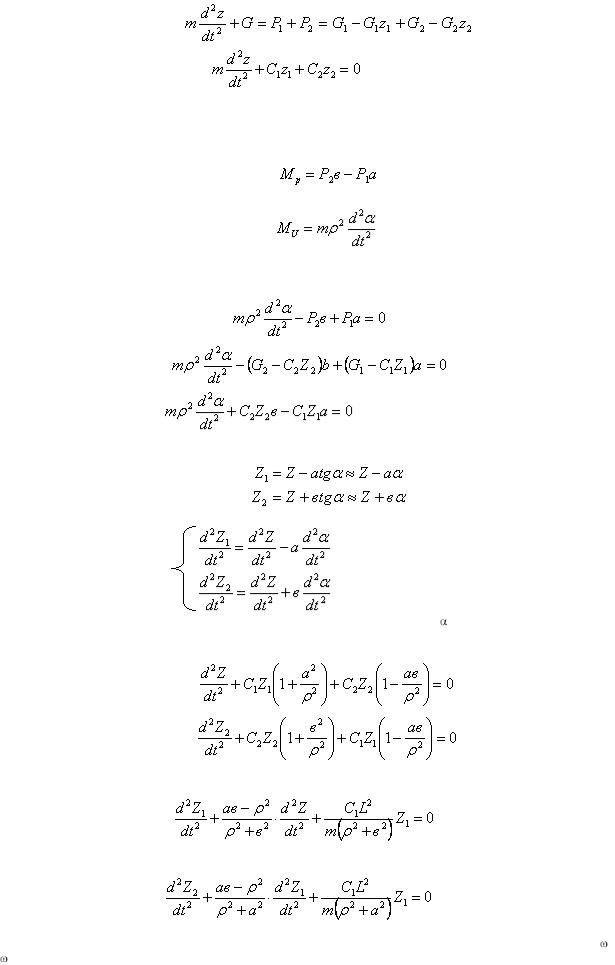

Уравнение колебательного движения будет

или

(32)

Это выражение является дифференциальным уравнением вертикальных колебаний автомобиля.

Для составления дифференциальных уравнений угловых колебаний автомобиля рассмотрим моменты сил, которые его нагружают. Момент Мр сил, создаваемых рессорами, стремящийся повернуть автомобиль относительно оси, проходящей через центр масс перпендикулярно продольной плоскости симметрии кузова, определим по выражению:

Инерционный момент Ми, сопротивляющийся этому повороту отрезка АВ (кузова автомобиля), равен:

,

где - радиус инерции подрессоренной массы автомобиля относительно оси, проходящей через центр масс перпендикулярно плоскости симметрии.

Эти моменты в каждый момент времени равны:



;



;

,

(33)

Для анализа колебательных движений автомобиля важным является изучение параметров движения точек А и В. Пользуясь схемой на рис.27, определяем величины перемещений Z1 и Z2 этих точек:

Дифференцируя эти уравнения дважды, получим:

(34)

Для более удобного исследования уравнений (34) величина d2Z/dt2 и d2 /dt2 заменяют параметрами, характеризующими автомобиль. Определяя эти величины из уравнений (31) и (32) и подставляя в выражения (34) получим:

;

.

Определяя из второго уравнения величину Z2 и подставляя ее выражение в первое уравнение, получим:

(35)

И наоборот, из первого уравнения определяя величину Z1 и подставляя ее выражение во второе уравнение, получим:

(36)

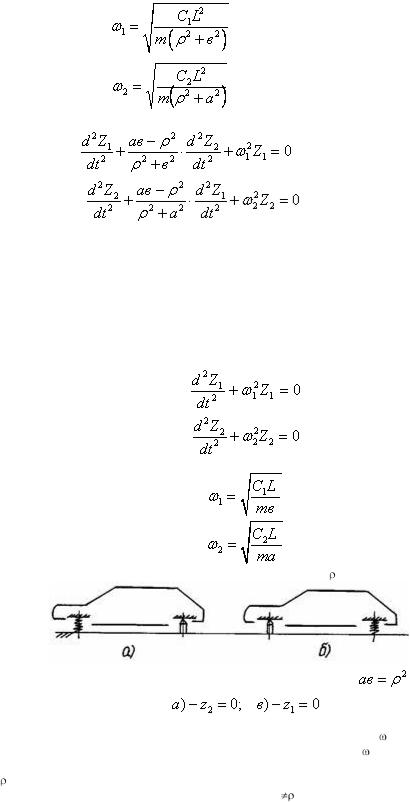

По аналогии с уравнением (32) колебательного движения коэффициенты перед перемещениями Z1 и t2 представляют собой квадраты угловых частот колебаний точек А и В автомобиля, Эти угловые частоты 1 и

2 называются парциальными и соответственно равны

(37)

(38)

Тогда

(39)

(40)

Из полученных уравнений следует, что вертикальные колебания точек А и В автомобиля (см. схему на рис. 27) зависят друг от друга. При возбуждении колебаний одной из точек возникают колебания другой точки.

Очевидно, что если колебания одной точки не будут отражаться на колебаниях другой, то колебания автомобиля будут меньше.

Анализ уравнений (38) и (39) показывает, что независимость колебаний точек А и В возможно лишь в том случае, когда в каждое уравнение войдет лишь одна переменная (Z1 или Z2), что возможно при условии:

;

Уравнения колебаний (38) и (39) в этом случае принимают вид:

Частоты колебаний соответственно равны:

Схема колебательной системы автомобиля при условии, когда ав= 2 представлена на рис. 28.

Рис.28. Схема колебательной системы автомобиля при



На рис. 28.а показано колебание передней части автомобиля с частотой

1 при неподвижной задней

опоре. На рис.28,б показано колебание задней части автомобиля с частотой 2

при неподвижной передней

опоре.



При ав= 2 колебания передней и задней частей автомобиля независимы и происходят относительно точек опоры, соответственно задних и передних колес, а при ав 2 колебания передней части кузова зависят от колебаний задней части кузова и каждое из колебаний происходит вокруг какого-то своего центра колебаний. Эти центры можно определить анализируя колебания кузова при возбуждении их в передней или задней части автомобиля.

Рассмотрим случай возбуждения колебаний передней части кузова (Рис. 29.а).
