-изображение технологического оборудования и трубопроводов объекта автоматизации;

-изображение приборов и аппаратов автоматизации;

-изображение агрегатированных комплексов (комплектных изделий), машин централизованного контроля, управляющих вычислительных комплексов, а также аппаратуры ручного ввода данных;

-изображение линий функциональной связи между средствами автоматизации (приборам, аппаратами, комплектными изделиями);

-таблицу условных обозначений, не предусмотренных действующими стандартами;

-поясняющие надписи;

-примечания.

Рекомендуемая компоновка чертежа схемы приведена на рис. 7. Технологическое оборудование и трубопроводы изображаются в верхней части листа. Ниже технологического оборудования изображают один под другим прямоугольники шириной 40-60 мм с названиями: "Приборы по месту", "Приборы на щите оператора", "Прибора на пульте диспетчера" и т.п. При этом направлению сверху вниз должно соответствовать возрастание уровня в иерархической схеме управления. Поясняющие надписи рекомендуется сводить в таблицу, помещая еѐ в самом нижнем прямоугольнике с названием "Назначение".

Таблицу условных обозначений следует помещать над основной надписью. Примечания - на свободном поле чертежа, например, над таблицей условных обозначений или под прямоугольником с названием "Назначение".

4.3 ИЗОБРАЖЕНИЕ ТЕХНОЛОГИЧЕСКОГО ОБОРУДОВАНИЯ И ТРУБОПРОВОДОВ

Технологическое оборудование и трубопроводы на функциональных схемах показывают без соблюдения масштаба упрощѐнно, но так, чтобы при чтении схемы можно было получить ясное представление о работе оборудования и о его взаимодействии со средствами автоматизации.

Технологические аппараты и трубопроводы вспомогательного назначения, не связанные механически и не взаимодействующие с приборами и аппаратами автоматики, на схеме не показывается.

Технологические аппараты (машины, агрегаты, установки) изображаются либо в виде фигур, напоминающих действительные очертания их, либо в виде стандартных условных обозначений, либо в виде прямоугольников и окружностей с указанием их наименований.

На схеме показывают только те регулирующие органы (заслонки, вентили, клапаны и т.п.), которые участвуют в автоматизации (связаны с соответствующими средствами автоматики) или имеют принципиальное значение для осуществления автоматизации.

16

Технологические трубопроводы изображают в соответствии с ГОСТ 21.408-93 и со Стандартом СЭВ 4723-84.

Рис. 7 Компоновка чертежа схемы

4.4 ИЗОБРАЖЕНИЕ ПРИБОРОВ И АППАРАТОВ Общие указания

На схеме должны быть показаны все приборы и аппараты автоматизации проектируемого объекта, включая и те, которые входят в комплект поставки технологического оборудования. При этом в примечании необходимо указать номера позиции средств автоматизации поставляемых комплектно с технологическим оборудованием.

17

Не следует загромождать схему показом вспомогательных устройств, таких как источники питания, аппараты защиты в цепях питания, монтажные элементы, физические линии связи и т.п.

Приборы и аппараты автоматизации на схемах автоматизации изображают с помощью условных обозначений по ГООТ 21.404-85 «Система проектной документации для строительства. Автоматизация технологических процессов. Обозначения условные приборов и средств автоматизации в схемах».

Согласно этому ГОСТ, условное обозначение прибора или аппарата в общем случае состоит из графического, буквенного и позиционного (буквенноцифрового обозначения).

Стандартом предусмотрено два метода построения условных обозначений: упрощѐнный и развѐрнутый.

При упрощѐнном методе приборы и аппараты, осуществляющие сложные функции (например, контроль, регулирование, сигнализацию) и выполненные в виде отдельных блоков, изображают одним условным обозначением. При этом первичные преобразователи и всю вспомогательную аппаратуру не изображают.

При развѐрнутом методе каждый прибор или аппарат, входящий в единый измерительный, регулирующий или управляющий комплекс, показывают отдельными условными обозначениями.

Буквенные обозначения, характеризующие назначения прибора или аппарата, размещают в верхней части графического обозначения, позиционные – в нижней части или рядом с графическим обозначением.

Графические условные обозначения

Графические условные обозначения приборов и аппаратов на функциональных схемах и их размеры приведет в таблице 2.

Первичные преобразователи (датчики) – термопары, термосопротивления, датчики уровня, влажности и т.п. – показывает на изображении технологических агрегатов или в непосредственной близости от них. В последнем случае изображение прибора или аппарата соединяют сплошной тонкой линией с изображением соответствующего агрегата или трубопровода.

Отборное устройство изображают также сплошной тонкой линией, соединяющей манометр с трубопроводом или агрегатом. При необходимости место расположения отборного устройства обозначают кружком диаметром 2 мм.

Изображения исполнительных механизмов должны касаться концами своих прямолинейных отрезков (стрелок) изображений регулирующих органов. Все остальные приборы и аппараты (кроме указанных выше) следует показывать в прямоугольниках, расположенных ниже изображения технологического оборудования. При этом в прямоугольнике «По месту» показывают приборы и аппараты внещитового монтажа, устанавливаемые на стене, полу, колонне и т.п. Взаимосвязь приборов и аппаратов автоматизации между собой должна показываться линиями связи, причѐм связи функциональной, а не физической.

18

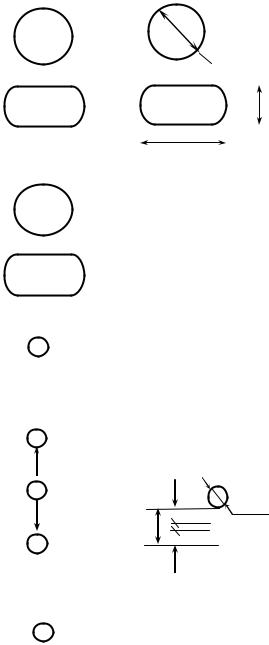

Таблица 2 ГРАФИЧЕСКОЕ ИЗОБРАЖЕНИЕ ПРИБОРОВ И АППАРАТОВ

Условные графические изображения приборов и аппаратов на схемах выполняют сплошной толстой основной линией (0,5 - 0,6 мм), а горизонтальную

19

разделительную черту внутри изображения и линии связи – сплошной тонкой линией (0,2 – 0,3 мм).

Линии связи следует наносить с наименьшим числом изгибов и пересечений между собой и с агрегатами. Пересекать линиями связи условные обозначения средств автоматизации не допускается. Во избежание большого числа изломов и пересечений линий связи рекомендуется делать разрывы этих линий на одном уровне на поле чертежа между изображением технологического оборудования и прямоугольником с изображением средств автоматизации по месту. При этом каждый конец (обрыв) линии должен иметь один и тот же номер, проставляемый арабскими цифрами. Концы линий, расположенные в нижнем ряду следует нумеровать слева направо в возрастающем порядке.

Буквенные условные обозначения

Буквенные обозначения указывают только природу или вид изменяемой или управляемой соответствующим прибором или аппаратом величины и функции, выполняемые этим прибором или аппаратом (например, первичное преобразование, дистанционная передача, регулирование, сигнализация и т.п.). Принцип действия буквенные (как и графические) обозначения не указывают.

Принцип построения условного буквенного обозначения прибора сводится к следующему.

Первая буква обозначения (кроме буквы Н) обозначает измеряемую, регулируемую или управляемую (преобразовываемую) величину.

Вторая буква может иметь одно из следующих значений:

-уточнение значения первой буквы (буквы D,F,G,Q);

-основное обозначение функционального признака прибора (буквы A,C,I,R,S); -дополнительное обозначение функционального признака прибора (буквы Е, Т, К, У).

Третья и последующие буквы внутри графического обозначения указывают функциональный признак прибора.

Буква Н внутри графического обозначения аппарата означает, что этот аппарат предназначен для выполнения ручных операций.

Справа от графического обозначения могут наноситься следующие симво-

лы:

-буквы латинского алфавита, указывающие предел контролируемой величины (буква Н, L), род энергии сигнала (буквы E,P,G), и форму сигнала (буква A - аналоговый и Д - дискретный);

-математические символы операций, выполняемых вычислительными устройствами;

-словесные пояснения измеряемых или функциональных признаков (например, "напряжение", "сила тока", "мощность").

Буквенные обозначения функциональных признаков прибора (когда этих признаков несколько) записывают с соблюдением следующей последовательности: I, R, C, S, A. При построении буквенных обозначений указывают не все
