Таблица 9 Результаты испытаний адгезии методом решетчатых надрезов

II. Метод параллельных надрезов

1.Адгезию определяют на двух образцах, не менее трех замеров на каждом.

2.На каждом участке поверхности образца сделать пять параллельных надрезов на расстоянии 1 или 2 мм друг от друга. Перпендикулярно надрезам наклеить полоску липкой ленты размером 10×100 мм и плотно прижать. Быстрым движением ленту оторвать от покрытия.

3.Оценить адгезию по трехбалльной шкале: 11 – края надрезов гладкие; 21 – незначительное отслоение пленки по ширине полосы вдоль надрезов (не более 0,5 мм); 31 – отслаивание покрытия цельными полосами.

4.Обработать и записать результаты аналогично п. 4 предыдущего метода.

III. Метод решетчатых надрезов с обратным ударом

1.На испытуемых образцах лезвием сделать решетку из квадратов 1×1 или 2×2 (как в методе решетчатых надрезов). Далее каждый образец поочередно положить так, чтобы участок с решетчатыми надрезами был расположен под бойком. Затем произвести ударное воздействие на образец.

2.Адгезия оценивается величиной прочности при обратном ударе (в Дж), который выдерживает покрытие без отслаивания надрезанных квадратов, что соответствует 1 баллу оценки адгезии по методу решетчатых надрезов.

3.За результат испытания принять среднее арифметическое значение прочности при обратном ударе, определенных на надрезанных участках двух образцов.

27

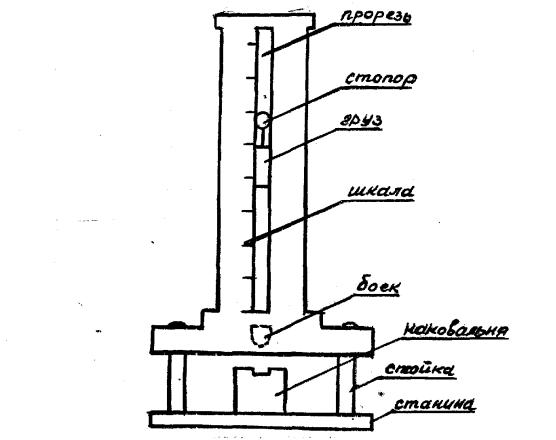

Рисунок 10 - Схема прибора У-1А

Контрольные вопросы

1.Явление адгезии: сущность, типы.

2.Адсорбционная теория адгезии.

3.Диффузионная теория адгезии.

4.Электрическая теория адгезии.

ЛАБОРАТОРНАЯ РАБОТА № 9 Определение ударной прочности покрытий

В условиях эксплуатации мебель зачастую бывает подвержена механическим воздействиям различной силы. Поэтому значительная роль отводится контролю ударопрочности покрытий мебельных изделий. Она определяется ударом по образцу стального шара (диаметром 40 мм и массой (263±1) г) при падении его с различных высот.

Для измерения высоты падения шарика применяют вертикальную трубу с отверстиями для сбрасывания шарика на поверхность образца, закрепленного в зажимную рамку, а также штатив со шкалой (цена деления – 1 мм).

Для испытаний берется не менее одного образца размером 250±250 мм. На образце отмечается середина. Точки падения шарика должны располагаться в радиусе не более 50 мм от средины, а расстояние между точками па-

28

дения и от края образца не должно быть менее 20 мм. Предусматривается по три испытания для каждой из высот падения шарика: 250; 375; 500; 750;

1000; 1250; 1500; 2000.

Испытания начинают с высоты 250 мм. Если при этом не произошло повреждение покрытия, то испытания продолжают, увеличивая высоту падения. Если покрытие повреждается при одном из трех испытаний, опыты прекращают. Наличие повреждений определяется на расстоянии 250-300 мм от глаз наблюдателя до образца.

За показатель ударной прочности испытуемого образца принимается максимальная высота, когда при падении шарика не произошло повреждение покрытия в трех случаях из трех. За результат испытания принимают максимальную высоту, при падении шарика с которой целы 90 % образцов.

Цель работы: определить ударную прочность покрытия. Оборудование: штатив со шкалой, стальной шарик, зажимное устрой-

ство.

Материалы: образцы лакокрасочных материалов.

Порядок выполнения работы

1.Поместить приспособление для испытаний перпендикулярно образцу. Произвести сбрасывание шарика с высоты 250 мм и оценить состояние покрытия по пятибальной системе: 5 баллов – нет повреждений; 4 балла – виден слет от удара (трещин нет), когда свет отражается от поверхности у точки удара; 3 – балла – небольшое растрескивание поверхности (одна или две трещины в границах следа от удара); 2 балла – средние и большие трещины, находящиеся в пределах следа от удара; 1

– трещины, выходящие за границы следа от удара и (или) отделение покровного слоя чешуйками.

2.Испытания проводить до повреждения покрытия хотя бы при одном из трех сбрасываний шарика с одной и той же высоты.

3.По максимальной высоте (когда образец не был разрушен) определить результаты испытания – показатель ударной прочности. Сведения о характере разрушений покрытия занести в таблицы 10.
