в абзаце должен быть одинаковым во всем тексте и равным пяти-семи знакам (14 ... 16 мм). Допускается текстовые документы выполнять шрифтом 12 pt. При этом смешивать размеры указанных шрифтов в тексте ПЗ не допускается. Пропуски и растяжки между буквами в словах и между словами не допускаются. Заполнение страницы должно быть не менее 18 % (6 строк).

Рекомендуется при оформлении рисунков и таблиц использовать более мелкий шрифт – 12 pt. При этом высота символов и индексов в тексте должна быть не менее 1,8 мм.

Стиль формул (для Microsoft Equation или MythType: обычный символ – 14, крупный символ – 18, мелкий символ – 12, крупный индекс – 9, мелкий индекс – 7 pt.

Подчеркивание, а также жирное исполнение заголовков, отдельных слов и т.п. в тексте, таблицах и рисунках, с целью их выделения, не разрешается. В случае крайней необходимости выделение указанных частей текста допускается

спомощью разрядки (увеличенного интервала) между буквами (знаками). Помещаемые в тексте фотографические и аналогичные им материалы, получаемые

спомощью принтеров, могут быть как черно-белыми, так и цветными, и должны быть исполнены с высоким качеством.

При оформлении ПЗ не допускаются: надрывы, потертости, смятие и загрязнение листов, неразборчивый подчерк, небрежно выполненные рисунки и таблицы, неаккуратные исправления в тексте и иллюстрационном материале. Описки (опечатки) и графические неточности, обнаруженные в тексте, допускается исправлять аккуратной подчисткой и нанесением исправлений теми же цветом, жирности и толщиной линий. При значительных исправлениях разрешается заклеить ошибочный участок текста полоской бумаги того же качества с набранным на ней исправленным текстом.

Страницы ПЗ следует нумеровать арабскими цифрами, считая с титульного листа, соблюдая сквозную нумерацию по всему тексту. Номер страницы проставляют в графе 7 основной надписи (см. рис. 1, а и б).

Титульный лист и задание на курсовой проект включают в общую нумерацию страниц ПЗ. Номер страницы на титульном листе и задании не проставляют.

Наименования структурных элементов текстового документа: ОГЛАВЛЕНИЕ, ВВЕДЕНИЕ, ЗАКЛЮЧЕНИЕ, СПИСОК ЛИТЕРАТУРЫ и ПРИЛО-

ЖЕНИЕ располагают в середине строки без точки в конце, отделяют от текста строкой и печатают прописными буквами.

Текст основной части ПЗ может быть разбит на следующие структурные части: разделы и подразделы, а подразделы в свою очередь могут иметь пункты и реже – подпункты. Разделы должны иметь порядковые номера в пределах всего текста, обозначенные арабскими цифрами без точки, а подразделы, пункты (подпункты) – в пределах каждого раздела. Номера подразделов и пунктов (подпунктов) состоят из номеров раздела, подраздела и пункта (подпункта), разделенных точками и без точки в конце, например 1.1, 1.2, 1.3, или 1.1.1, 1.1.2, 1.1.3 и т. д. При делении текста на пункты и подпункты необходимо, чтобы каждый пункт содержал законченную информацию. Если раздел или подраздел имеет только один пункт или пункт имеет один подпункт, то нумеровать пункт (подпункт) не следует.

Каждый раздел текста должен начинаться с новой страницы. Наименования разделов, подразделов и пунктов (подпунктов) должны быть краткими и соответствовать содержанию. Заголовки разделов, подразделов, пунктов (подпунктов) записывают строчными буквами, кроме первой прописной и располагаются посередине строки. В заголовках разделов, подразделов и пунктов (подпунктов) переносы слов и подчеркивания не допускаются. Точки в конце заголовков не ставятся, причем, если заголовок состоит из двух и более предложений, то их разделяют точками. Пункты и подпункты могут не иметь заголовков, в этом случае текст пишется непосредственно после их номеров с абзацным отступом. В основной части текстов ПЗ деление текста на подпункты нецелесообразно.

Заголовки отделяют от текста сверху и снизу одной пропущенной строкой. Не рекомендуется писать заголовки подразделов и пунктов (подпунктов) в конце страницы, если далее за ними остается меньше трех строк текста.

Внутри пунктов или подпунктов могут быть приведены перечисления. Перед каждым перечислением следует ставить тире или, при необходимости ссылки в тексте на одно из перечислений, строчную букву (за исключением ѐ, з, о, г, ь, й, ы, ъ), после которой ставится скобка. Для дальнейшей детализации перечислений необходимо использовать арабские цифры, после которых ставится скобка, а запись производится с абзацного отступа, как показано в примере.

Пример а) ____________________

б) ____________________

1)_______________

2)_______________

в) ____________________

Остальные правила оформления текстовых документов должны соответ-

ствовать основным требованиям следующих стандартов: ГОСТ 2.051, ГОСТ

2.105, ГОСТ 2.106, ГОСТ 3.1103, ГОСТ Р 6.30, ГОСТ Р 7.0.5, ГОСТ Р 7.0.11, ГОСТ 7.1, ГОСТ 7.12, ГОСТ 7.82, ГОСТ 8.417, ГОСТ Р 15.011, ГОСТ 19.701, ГОСТ 9327.

1.3. Состав графической части

В состав графической части КП входят:

а) чертеж общего вида автомобильного двигателя; б) чертеж сборочный разрабатываемого узла и его деталировка в соответ-

ствии с заданием (Приложение Б); в) плакат «Кинематический и динамический анализ АД»

1.3.1. Чертеж общего вида автомобильного двигателя Содержит поперечный разрез рассчитываемого автомобильного двигате-

ля с технической характеристикой и спецификацией. Выполняется графическим или электронным способом с последующей распечаткой на устройствах графического вывода. Тип листа – ватман, формат – А1. Основная надпись располагается в правом нижнем углу листа и оформляется в соответствии с рис. 2 по ГОСТ 2.104.

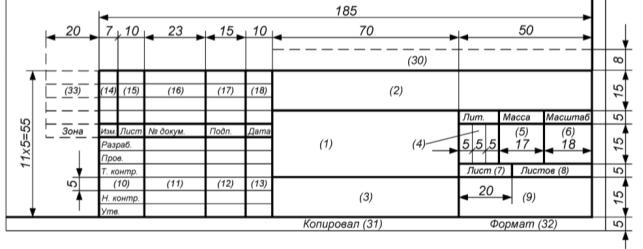

Рис. 2. Форма и размеры основной надписи чертежей графической части КП Обозначение документа в графе 2 по аналогии с вышеприведенным.

ВГЛТУ.230303.Б1ВОД16.2.16-08.00.00 ВО

1.3.2. Чертеж сборочный разрабатываемого узла и его деталировка

Содержит сборочный чертеж, включая спецификацию, разрабатываемого узла рассчитываемой энергетической установки в соответствии с заданием, а также чертеж(и) деталировки. Компонуется на один лист, тип листа – ватман, формат – А1. Выполняется графическим или электронным способом с последующей распечаткой на устройствах графического вывода. Основная надпись располагается в правом нижнем углу каждого чертежа листа и оформляется в соответствии с рис. 2 по ГОСТ 2.104.

Обозначение документа в графе 2 основной надписи (рис. 2) по аналогии

свышеприведенным

–для сборочного чертежа

ВГЛТУ.230303.Б1ВОД16.2.16-08.02.00 СБ

– для детали

ВГЛТУ.230303.Б1ВОД16.2.16-08.02.01

При оформлении чертежей и спецификаций необходимо руководствоваться правилами и требованиями, изложенными в следующих стандартах:

ГОСТ 2.004, ГОСТ 2.101, ГОСТ 2.102, ГОСТ 2.104, ГОСТ 2.109, ГОСТ 2.111, ГОСТ 2.113, ГОСТ 2.201, ГОСТ 2.301, ГОСТ 2.302, ГОСТ 2.304, ГОСТ 2.307, ГОСТ 2.308, ГОСТ 2.309, ГОСТ 2.310, ГОСТ 2.316, ГОСТ 2.604, ГОСТ 2.701, ГОСТ 3.1103, ГОСТ 21.110, ГОСТ 21.501, ГОСТ 21.1002.

1.3.3. Плакат «Кинематический и динамический анализ АД» Содержит диаграммы кинематического и динамического анализа, а также

внешнюю скоростную характеристику, прорабатываемые по существующим методикам в течение семестра на практических занятиях.

Выполняется на листе миллиметровой бумаги формата А1 только графическим способом в соответствии со следующими основными требованиями Положения и ГОСТ 2.605:

–должен содержать заголовок, изобразительную часть и поясняющий

текст;

–заголовок должен быть кратким, соответствовать содержанию плаката и располагаться в верхней средней его части;

–шрифты, таблицы, графики, диаграммы, схемы, формулы и другие иллюстрации, помещаемые на плакате, должны выполняться в соответствии с требованиями действующих стандартов. Допускается пропорциональное увеличение стандартных условных обозначений элементов в изображаемых схемах, а прочие изобразительные материалы – выполнять без соблюдения масштаба;

–количество цветов на плакате должно быть не более шести, включая

черный.

В отличие от чертежей, требования к необходимости выполнению рамки на плакате не регламентируются. Рамка может отсутствовать, либо выполняется с равным отступом от края листа по всему его периметру линией умеренной толщины.

Основную надпись на плакате помещают в правом нижнем углу листа в соответствии с Положением. При электронном наборе текста надписи необходимо использовать шрифт «Arial Narrow» размером 14 pt, межстрочный интервал – полуторный, выравнивание текста по ширине. При рукописном исполнении текста принимают шрифта 2,5 мм и межстрочный интервал 6,5 мм.
