7.Список литературы, содержащий библиографические описания используемой при курсовом проектировании обязательной и дополнительной литературы, оформленный в соответствии с ГОСТ 7.1;

8.Приложения, содержащие результаты расчета программного комплек-

са:

– «Программа поддержки курсового проектирования по выбору оптимальных параметров автомобильной энергетической установки с воспламенением от искры на основании теплового расчета» (свидетельство о государственной регистрации программ для ЭВМ № 2014661122);

– «Программа поддержки курсового проектирования по выбору оптимальных параметров автомобильной энергетической установки с воспламенением от сжатия на основании теплового расчета» (свидетельство о государственной регистрации программ для ЭВМ № 2014661124)

– «Программа поддержки курсового проектирования по выбору оптимальных параметров кривошипно-шатунного механизма автомобильной энергетической установки на основании прочностного расчета» (свидетельство о государственной регистрации программ для ЭВМ № 2014661123).

Пояснительная записка, за исключением титульного листа и задания на курсовой проект, оформляется в соответствии с ГОСТ 2.105 «Единая система конструкторской документации. Общие требования к текстовым документам» на одной стороне листов качественной, белой, нелинованной бумаги плотно-

стью 60-80 г/м2 формата А4 (210 297 мм) в один столбец в рамке с основной надписью (ГОСТ 2.104). Рамка отстоит от края листа: слева – на 20 мм, справа, сверху и снизу – на 5 мм. Расстояние от рамки формы до границ текста в начале и в конце строк – не менее 3 мм (п. 3.6 ГОСТ 2.105). Расстояние от верхней или нижней строки текста до верхней или нижней рамки должно быть не менее 10 мм. Целесообразнее рамку с основной надписью вместе с автоматической нумерацией страниц размещать в колонтитуле страницы.

На листах формата А4 по ГОСТ 2.301 основную надпись располагают вдоль короткой стороны листа. Заполнение основных надписей для начальной (рис. 1а), соответствующей Оглавлению курсового проекта, и последующих (рис. 1б) страниц выполняется в соответствии с требованиями ГОСТ 2.104 с указанием значений соответствующих реквизитов или атрибутов:

– в графе 1 - наименование изделия. Наименование изделия должно соответствовать принятой терминологии и быть по возможности кратким. Наименование изделия записывают в именительном падеже единственного числа. В наименовании, состоящем из нескольких слов, на первом месте помещают имя существительное, например, для данного КП: "Двигатель грузового автомобиля». В наименование изделия не включают, как правило, сведения о назначении изделия и его местоположении;

а

б

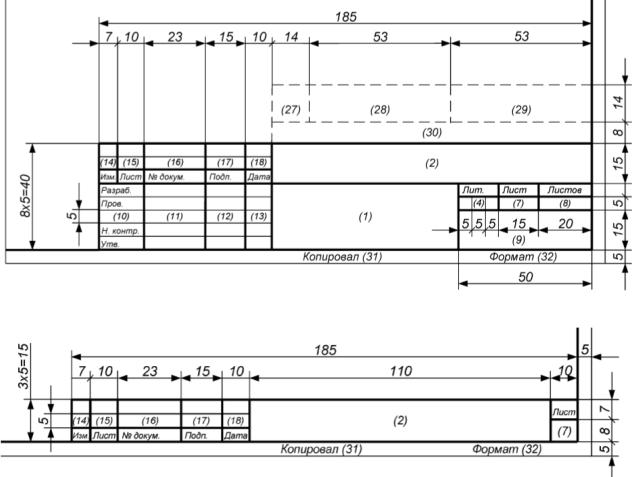

Рис. 1. Форма и размеры основных надписей для начальной (а)

ипоследующей (б) страниц

вграфе 2 - обозначение документа по ГОСТ 2.201 и код, если его код определен ГОСТ 2.102, ГОСТ 2.601, ГОСТ 2.602, ГОСТ 2.701. Рекомендуется применять систему обозначений документов, разделенных точками и тире с указанием после пробела в конце кода документа. Например, для текстового документа данного КП

ВГЛТУ.230303.Б1ВОД16.2.16-08.00.00 ПЗ

где ВГЛТУ – организация, в которой выполняется КП; 230303 – код

направления подготовки; Б1ВОД16 – индекс дисциплины по учебному

плану; 2 –номер кафедры по учебному плану; 16 – последние две цифры

года; 08 – вариант КП; 00 – номер сборочной единицы; 00 – номер дета-

ли; ПЗ – вид документа / пояснительная записка (ВО – вид общий; СБ – сбо-

рочный чертеж).

вграфе 3 - обозначение материала детали (графу заполняют только на чертежах деталей);

вграфе 4 - литеру, присвоенную данному документу (в данном случае КП). Графу заполняют последовательно, начиная с крайней левой клетки;

вграфе 5 - массу изделия по ГОСТ 2.109;

вграфе 6 - масштаб (проставляется в соответствии с ГОСТ 2.302 и ГОСТ

2.109);

вграфе 7 - порядковый номер листа (на документах, состоящих из одного листа, графу не заполняют);

вграфе 8 - общее количество листов документа (указывают только на первом листе);

вграфе 9 - наименование или код организации, выпускающей документ (в данном КП рекомендуется указывать номер студенческой группы, например АХ2-131-ОБ);

вграфе 10 - характер работы, выполняемой лицом, подписывающим документ. Например: Разраб. – разработал; Рук. – руководитель. Свободную строку заполняют по усмотрению разработчика, например: "Начальник отдела", "Начальник лаборатории", "Рассчитал". Допустимые значения атрибута устанавливает организация;

вграфе 11 - фамилии лиц, подписавших документ;

вграфе 12 - подписи лиц, фамилии которых указаны в графе 11. Проставляются собственноручно ручкой синего цвета. Подписи студентов, разработавших данный документ, и руководителя КП являются обязательными.

вграфе 13 - дату подписания документа. Проставляется собственноручно ручкой синего цвета. Год указывают двумя последними цифрами. Например,

30.05.16;

вграфах 14-18 - сведения об изменениях, которые заполняют в соответствии с требованиями ГОСТ 2.503;

вграфе 19 - инвентарный номер подлинника по ГОСТ 2.501;

вграфе 20 - сведения о приемке подлинника в службу технической документации (подпись и дата приемки);

вграфе 21 - инвентарный номер подлинника, взамен которого выпущен данный подлинник по ГОСТ 2.503;

вграфе 22 - инвентарный номер дубликата по ГОСТ 2.502;

вграфе 23 - сведения о приемке дубликата в службу технической документации (подпись и дата приемки);

вграфе 24 - обозначение документа, взамен или на основании которого выпущен данный документ;

вграфе 25 - обозначение соответствующего документа, в котором впервые записан данный документ. Обязательный реквизит для всех документов, заимствованных из документации других изделий;

вграфе 26 - обозначение документа, повернутое на 180° для формата А4

идля форматов больше А4 при расположении основной надписи вдоль длинной стороны листа и на 90° для форматов больше А4 при расположении основной надписи вдоль короткой стороны листа, обязательна только для чертежей и схем;

вграфе 27 - знак, установленный заказчиком в соответствии с требованиями нормативной документации и проставляемый заказчиком или представительством заказчика;

вграфе 28 - номер решения и год утверждения документации соответствующей литеры. Год утверждения указывают четырьмя цифрами;

вграфе 29 - номер решения и год утверждения документации. Год утверждения указывают четырьмя цифрами;

в графе 30 - индекс заказчика в соответствии с нормативной документа-

цией;

вграфе 31 - подпись лица, копировавшего документ. При копировании электронного документа обязательный реквизит;

вграфе 32 - обозначение формата листа по ГОСТ 2.301. Для электронного документа указывают формат листа, на котором будет соответствовать указанный в графе 6 масштаб;

вграфе 33 - обозначение зоны, в которой находится изменяемая часть из-

делия;

вграфе 34 - номера авторских свидетельств на изобретения, использованные в данном изделии;

вграфе 35 - номер версии документа в электронной форме, с которого на устройствах вывода ЭВМ получен документ в бумажной форме. Графу заполняют только для документов, изготавливаемых с применением ЭВМ;

вграфе 36 - единица измерения (метрическая или дюймовая);

вграфе 37 - метод проецирования. Способ расположения проекций детали на чертеже. Обязательный, если проецирование не соответствует ГОСТ

2.305;

вграфе 38 - имя файла, содержащего документ в электронной форме. Графу заполняют только для документов, изготавливаемых с помощью ЭВМ;

вграфе 39 - признак аутентичного документа (обязательный для аутентичных документов);

вграфе 40 - код документа в зависимости от характера использования. Для электронных документов в соответствии с ГОСТ 2.102 (таблица 2) применяют следующие коды: 1 - оригинал, 2 - подлинник, 3 - дубликат, 4 - копия;

вграфе 41 - Обозначение документа аналогичного изделия, для которого ранее изготовлены средства технологического оснащения, необходимые для данного изделия. Для документов, выполняемых только на бумажном носителе, допускается использовать графу 24.

Графы, выполненные штриховой линией, вводят при необходимости. Графы 27-30 обязательны для документов, утверждаемых заказчиком.

При электронном наборе основного текста необходимо использовать шрифт "Times Nеw Roman" размером 14 pt, межстрочный интервал – полуторный (8 мм), выравнивание текста – по ширине, автоматический перенос, отступ
