Оценка размеров непросматриваемых зон производится по фотографиям с помощью порядной градусной сетки.
Масштаб эталонного контура и полярной градусной сетки должен соответствовать масштабу фотографии.
26

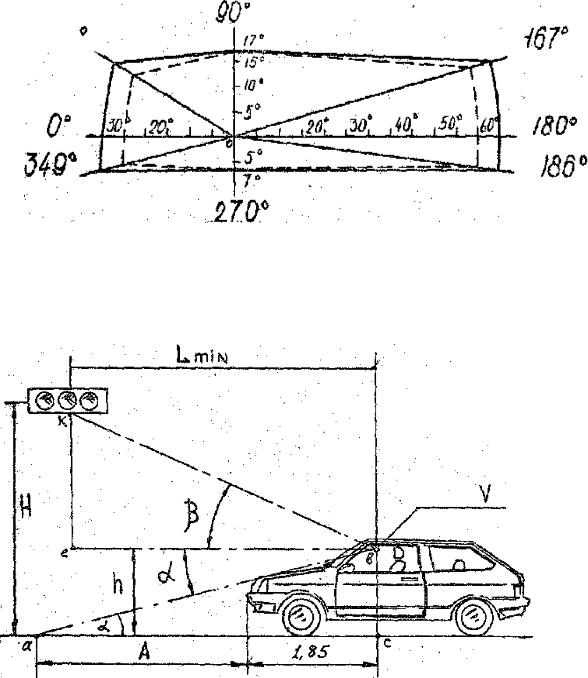

Рис. 4. Эталонные контуры
Рис. 5. Оценка зон видимости
17

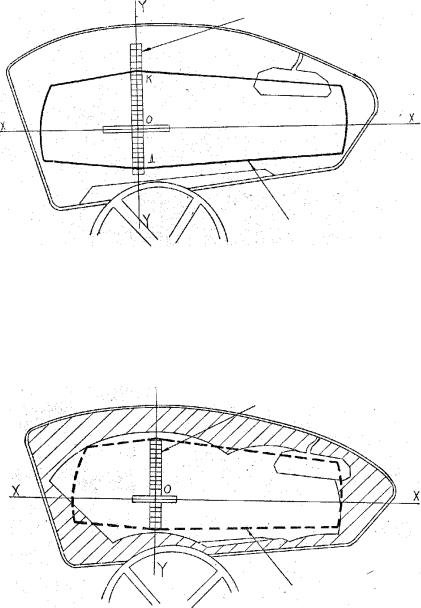

Рис. 6. Наложение эталонного контура (чистое стекло)
Рис. 7. Наложение эталонного контура (очищенное стекло)
Масштаб определяется как частное от деления линейного размера фотографии на ее угловой размер. Например, если фотография имеет по горизонтали размер 240 мм, а угловой размер составляет 120º, то для данной фотографии 1 градус будет соответствовать 2 мм.
18
Эталонный контур наносится на фотографию следующим образом. На луче 0º по шкале находится точка, соответствующая 30º, и через нее проводится дуга с центром в точке О до пересечения с соседними лучами 26º и 349º. На луче 180º по шкале находится точка, соответствующая 60º, и через нее проводится дуга с центром в точке О до пересечения с соседними лучами 167º и 186º. На луче 90º по шкале находится точка, соответствующая 17º, и соединяется прямыми линиями с полученными точками на соседних лучах 26º и 167º. На луче 270º по шкале находится точка, соответствующая 7º, и соединяется прямыми линиями с полученными точками на соседних лучах 349º и 186º (рис. 4).
При построении эталонного контура для оценки обзорности через стекло, очищенное стеклоочистителем, проводятся такие же построения, кроме одного: на лучах 0º и 180º выбираются точки, соответствующие 25º и 55º по шкале (пунктирная линия) (рис. 4).
В зону эталонного контура не должны попадать какие-либо элементы конструкции автомобиля, за исключением внутренних зеркал заднего вида, деталей стеклоочистителей.
Площадь эталонного контура для стекла, очищенного стеклоочистителем, должна очищаться щетками стеклоочистителей не менее чем на 95 %.
После визуальной оценки обзорности проводится определение нормируемых показателей, величины которых заносятся в таблицу.
|
|
|
Таблица 3 |
|
|
|
|
|
|
№ |
Показатель |
Чистое стекло |
Очищен- |
|
п/п |
ное стекло |
|||
|
|
|||
|
|
|
|
|
1 |
2 |
3 |
4 |
|
|
|
|
|
|
|
Угол по горизонтали до левой стойки |
|
|
|
1 |
или до зоны, очищенной стеклоочисти- |
|
|
|
|
|
|
||
|
телем |
|
|
|
|
|
|
|
|
|
Угол по горизонтали до правой стойки |
|
|
|
|
или до зоны, очищенной стеклоочисти- |
|
|
|
2 |
телем |
|
|
|
|
|
|
|
19
|
|
|
Окончание табл. 3 |
|
|
|
|
|
|
1 |
2 |
3 |
|
4 |
|
|
|
|
|
|
Угол по вертикали до верхней части ло- |
|
|
|
|
бового стекла или до зоны, очищенной |
|
|
|
3 |
стеклоочистителем |
|
|
|
|
|
|
|
|
|
Угол по вертикали до края капота или |
|
|
|
4 |
до зоны, очищенной стеклоочистителем |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Величина «мертвой зоны» перед авто- |
|
|
|
5 |
мобилем (А) |
|
|
|
|
|
|
|
|
|
Минимальное расстояние видимости до |
|
|
|
6 |
висящего светофора (Lmin) |
|
|
|
|
|
|
|
|
|
|
|
|
|
Величины «мертвой зоны» и минимального расстояния видимости до висящего светофора определяются из треугольников abc и bek (рис. 5). Величины высоты подвеса светофора H и высоты глаз водителя над поверхностью земли задаются преподавателем или измеряются в процессе лабораторной работы. Углы α и β выбираются из таблицы (показатели 3 и 4).
6. Оформление отчета по лабораторной работе
Отчет по лабораторной работе оформляется на листах формата А4. Полученные показатели (1 - 6) сравниваются с нормативными, и делается
вывод о соответствии обзорности требованиям нормативов. После этого предлагаются конструктивные изменения, позволяющие улучшить обзорность.
В заключении делается вывод.
20
Лабораторная работа № 4 Измерение суммарного люфта рулевого управления
автомобиля люфтомером К-524
1. Цель работы
Приобретение навыков по измерению суммарного люфта рулевого управления легковых, грузовых автомобилей и автобусов, пользованию прибором – люфтомером.
2. Оборудование
Люфтомер механический универсальный К-524 и автомобиль.

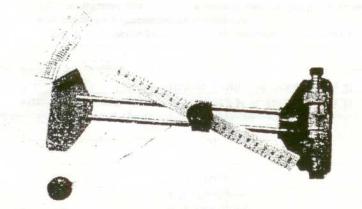

Рис. 8. Люфтомер механический универсальный К-524
3. Техническая характеристика прибора
Тип люфтомера: механический, универсального применения.
Таблица 4
Основные показатели |
Величины |
|
|
Диапазон диаметров обслуживаемых рулевых |
360…550 |
колес, мм |
|
|
|
Диапазон измерения люфта, ° |
30 |
|
|
Погрешность измерения, ° |
1 |
|
|
Регламентируемые, предельные значения |
7,35 (0,75); 9,8 (1,0); 12,3 |
усилий нагрузочного устройства, Н (кгс) |
(1,25) |
|
|
Погрешность регламентируемого усилия, кгс |
+/- 0,05 |
|
|
Время одного измерения, включая установку |
3 |
и снятие с рулевого колеса, мин. |
|
|
|
