5.Контрольные вопросы для самоподготовки студентов к проведению лабораторной работы

Контрольные вопросы задаются преподавателем перед началом проведения лабораторной работы. Студенты, не ответившие на контрольные вопросы, к дальнейшим занятиям не допускаются.

1.Каково значение тормозной системы для обеспечения безопасности движения и повышения средней скорости?

2.Назовите методы испытаний автомобиля на тормозную динамичность.

3.Какая аппаратура применяется при дорожных испытаниях автомобиля на тормозную динамичность?

4.Каковы основные показатели тормозной динамичности автомобиля?

5.Каков примерный вид тормозной диаграммы автомобиля?

6.Дайте определение остановочного пути и его составляющих.

7.Какова методика дорожных испытаний автомобиля на тормозную динамичность?

8.На какие основные части делится время от начала торможения до остановки автомобиля?

9.Какие конструктивные параметры автомобиля и как влияют на время торможения?

6. Организация проведения лабораторной работы

Занятия проводятся с подгруппой студентов (10 - 15 человек). Лабораторная работа выполняется в три этапа.

Первый этап состоит в проведении дорожных испытаний на специально подготовленной для испытаний площадке. Площадка должна отвечать следующим требованиям.

Площадка должна быть ровной, горизонтальной с коэффициентом продольного сцепления φ ≥ 0,7. Допускаются продольные уклоны не выше 0,5 %. Испытания проводятся при скорости ветра не более 3 м/с и при температуре окружающей среды от -5 до +30 °С. Непосредственно перед испытаниями все агрегаты автомобиля (кроме тормозных) прогреваются.

В первом этапе лабораторной работы участвуют все студенты, наблюдающие за проведением заездов, замеряющие длину тормозного пути автомобиля с разных скоростей.

7

Второй этап лабораторной работы состоит в получении информации о выполненных дорожных испытаниях. На этом этапе студенты работают бригадами по 2 - 3 человека.

Третий этап работы заключается в индивидуальном оформлении отчета по проделанной работе и сдаче зачета преподавателю.

7. Порядок выполнения лабораторной работы

Автомобиль, подготовленный к испытаниям на тормозную динамичность, разгоняется до заданной скорости, которая поддерживается водителем. После движения с установленной скоростью в течение 5 - 7 с водитель начинает торможение.

Необходимо определить длину тормозного пути автомобиля с разных скоростей движения. Заезды с каждой скоростью проводятся минимум по два раза. Длина тормозного пути замеряется 20 - метровой рулеткой. После замера тормозного пути меловая метка перечеркивается для предотвращения возможных ошибок.

Величины, полученные в результате вычислений, сводят в табл. 1.

У многих автомобилей достичь одновременной блокировки всех колес не удается как по причинам конструктивного характера, так и вследствие ухудшения эффективности тормозной системы и шин в процессе эксплуатации. Поэтому для приближения результатов расчета к фактическим данным в формулы вводят поправочный коэффициент Кэ – коэффициент эффективности торможения. Примерные значения его для сухого асфальтобетонного или цементобетонного покрытия (φ = 0,7) даны в табл. 2.

При малом коэффициенте сцепления величина тормозных сил у любого автомобиля достаточна для доведения всех колес до скольжения. Поэтому при φ ≤ 0,7 следует принимать Кэ=1 для автомобилей всех типов.

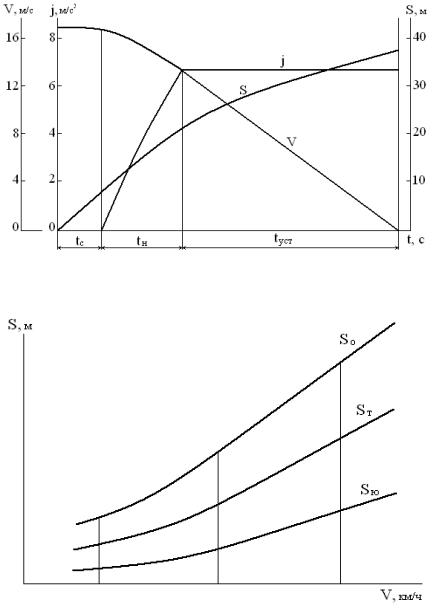

Измерителями тормозной динамичности автомобиля являются замедление, время и путь торможения. Водитель, заметив препятствие, оценивает дорожную обстановку, принимает решение о торможении, переносит ногу с педали подачи топлива на тормозную педаль.

Время tр, необходимое для этих действий, – время реакции водителя – обычно находится в пределах 0,3 … 2,5 с. Оно зависит от квалификации водителя, его возраста, степени утомления и других факторов.

Время tс (время запаздывания тормозной системы) необходимо для устранения зазоров в соединениях тормозного привода и перемещения всех его деталей. Это время, зависящее от конструкции и технического состояния тормозного привода, колеблется в среднем от 0,2 … 0,3 с (гидравлический привод) до 0,6 … 0,8 с (пневматический привод).

Время tн (время нарастания замедления) обычно находится в пределах 0,4 … 0,6 с. Интервал времени tуст (время, при котором замедление постоянно) можно рассчитать по следующей формуле:

10

8. Оформление отчета по лабораторной работе

Отчет по лабораторной работе оформляется на листах формата А4. Все графики должны быть выполнены на миллиметровой бумаге и оформлены в соответствии с требованиями ГОСТ. В конце проделанной работы делается вывод.

Лабораторная работа № 2 Определение характеристик устойчивости автомобиля

1. Цель работы

Ознакомиться с аппаратурой, применяемой при дорожных испытаниях автомобиля на устойчивость. Изучить методику определения показателей устойчивости. Освоить методику обработки экспериментальных данных.

2. Содержание работы

-изучение аппаратуры, применяемой для проведения испытаний, и методики проведения испытаний;

-проведение дорожных испытаний автомобиля на устойчивость;

-расшифровка осциллограмм и записей, полученных при испытаниях;

-определение основных показателей устойчивости;

-построение эпюр критической скорости автомобиля по заносу и критической скорости по опрокидыванию;

-оформление отчета по лабораторной работе.

3. Оборудование и приборы

Автомобиль, подготовленный к испытаниям на устойчивость. Транспортное средство должно находиться в технически исправном состоянии. Тахогенератор ДТЭ-1, осциллограф К12-21, датчик ускорений МП-95, панель управления и индикации, датчик угла поворота рулевого колеса ПЛ-1, датчик курсового угла – гирополукомпас ГПК-52, источник постоянного тока – 24 В – аккумулятор 10КН45, источник переменного тока ПТ-200 – 36 В – 400 Гц, специальная площадка с размеченной трассой. Осциллограф К12-21 регистрирует в этой работе: скорость автомобиля, пройденный путь, поперечное замедление, курсовой
