Материал: 3673

Скачать файл

Заказать новую работу

Внимание! Если размещение файла нарушает Ваши авторские права, то обязательно сообщите нам

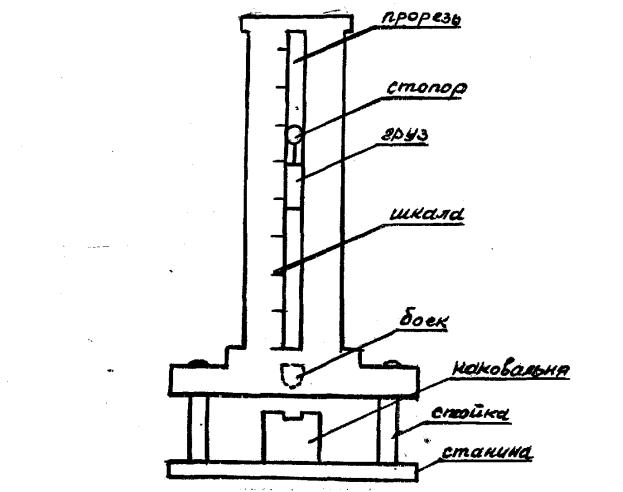

Рис.10 Схема прибора У-1А

Контрольные вопросы

1.Явление адгезии: сущность, типы.

2.Адсорбционная теория адгезии.

3.Диффузионная теория адгезии.

4.Электрическая теория адгезии.

ЛАБОРАТОРНАЯ РАБОТА № 9 Определение ударной прочности покрытий

В условиях эксплуатации мебель зачастую бывает подвержена механическим воздействиям различной силы. Поэтому значительная роль отводится контролю ударопрочности покрытий мебельных изделий. Она определяется ударом по образцу стального шара (диаметром 40 мм и массой (263±1) г) при падении его с различных высот.

Для измерения высоты падения шарика применяют вертикальную трубу с отверстиями для сбрасывания шарика на поверхность образца, закрепленного в зажимную рамку, а также штатив со шкалой (цена деления – 1 мм).

Для испытаний берется не менее одного образца размером 250±250 мм.

На образце отмечается середина. Точки падения шарика должны располагаться в радиусе не более 50 мм от средины, а расстояние между точками падения и от края образца не должно быть менее 20 мм. Предусматривается по три испытания для каждой из высот падения шарика: 250; 375; 500; 750;

1000; 1250; 1500; 2000.

Испытания начинают с высоты 250 мм. Если при этом не произошло повреждение покрытия, то испытания продолжают, увеличивая высоту падения. Если покрытие повреждается при одном из трех испытаний, опыты прекращают. Наличие повреждений определяется на расстоянии 250-300 мм от глаз наблюдателя до образца.

За показатель ударной прочности испытуемого образца принимается максимальная высота, когда при падении шарика не произошло повреждение покрытия в трех случаях из трех. За результат испытания принимают максимальную высоту, при падении шарика с которой целы 90 % образцов.

Цель работы: определить ударную прочность покрытия. Оборудование: штатив со шкалой, стальной шарик, зажимное устрой-

ство.

Материалы: образцы лакокрасочных материалов.

Порядок выполнения работы

1.Поместить приспособление для испытаний перпендикулярно образцу. Произвести сбрасывание шарика с высоты 250 мм и оценить состояние покрытия по пятибальной системе: 5 баллов – нет повреждений; 4 балла – виден слет от удара (трещин нет), когда свет отражается от поверхности у точки удара; 3 – балла – небольшое растрескивание поверхности (одна или две трещины в границах следа от удара); 2 балла – средние и большие трещины, находящиеся в пределах следа от удара; 1

– трещины, выходящие за границы следа от удара и (или) отделение покровного слоя чешуйками.

2.Испытания проводить до повреждения покрытия хотя бы при одном из трех сбрасываний шарика с одной и той же высоты.

3.По максимальной высоте (когда образец не был разрушен) определить результаты испытания – показатель ударной прочности. Сведения о характере разрушений покрытия занести в табл. 10.

				Таблица 10
		Результаты испытаний

№	Высота паде-	Вид и характер разруше-	Оценка в	Показатель ударной
п/п	ния шарика	ний для данной высоты	баллах	прочности
1	2	3	4	5

Группа покрытия

Полиэфирная ПЭ,

Полиуре,тановаяУР -

,вая -МеламиноМЛ

-Полиак ,риловаяАК

					Приложение 1
		Классификация лакокрасочных покрытий мебели по ОСТ 13-27-82
Под-	Катего-	Вид покрытия по оптическим свойствам
группа	рия по-	по прозрачности	по степени блеска	Норма блеска (мато-	Требования к внешнему виду
покры-	крытия		(матовости)	вости)	покрытия
тия
2	3	4	5	6	7
	1	Прозрачное, П	Матовое, М	По эталону	Покрытие гладкое равномерное
А			Полуглянцевое, полума-		Покрытие гладкое, равномерное. До-
	2	Прозрачное, П	товое, ПГ, ПМ	Не регламентируется	пускаются единичные штрихи, риски,
					проколы, пузырьки
		Прозрачное, П	Высокоглянцевое, ВГ	10 строка	Покрытие гладкое, равномерное, по-
	1		Матовое, М	По эталону	ры древесины закрыты
		Непрозрачное, Н	Высокоглянцевое, ВГ	10 строка	Покрытие гладкое, равномерное, по-
Б			Матовое, М	По эталону	ры закрыты
			Глянцевое, Г	Не ниже 7 строки	Покрытие гладкое, равномерное, по-
	2	Прозрачное, П			ры закрыты
			Матовое, М	По эталону	Допускается незначительная шагрень
					Покрытие гладкое, равномерное, по-
А	1	Прозрачное, П	Матовое, М	По эталону	ры древесины открыты
	1	Прозрачное, П	Матовое, М	По эталону	Покрытие гладкое, равномерное,
					шелковистое
А	2	Прозрачное, П	Матовое, М	Не регламентируется
	1	Непрозрачное, Н	Матовое, М	По эталону	Покрытие гладкое, шелковистое, до-
Б	2	Непрозрачное, Н	Матовое, М	Не регламентируется	пускаются единичные штрихи, риски,
					проколы, пузыри
	1	Прозрачное, П	Матовое, М	По эталону	Покрытие гладкое, равномерное
А					Покрытие гладкое, шелковистое, до-
	2	Прозрачное, П	Матовое, М	Не регламентируется	пускаются единичные штрихи, риски,
					проколы, пузыри

							Окончание прил. 1

1		2	3	4	5	6	7
,	МЧ				Полуглянцевое, полума-	Не ниже 1 строки	Покрытие гладкое, равномерное, До-
Мочевинная	МЧ	А	1	Прозрачное, П	товое, ПГ, ПМ		пускается незначительная шагрень
		А	1	Прозрачное, П	товое, ПГ, ПМ		пускается незначительная шагрень
					Матовое, М	По эталону

					Полуглянцевое, полума-	Не регламентируется
			1	Прозрачное, П	товое, ПГ, ПМ		Покрытие гладкое, равномерное
					Матовое, М	По эталону
		А			Полуглянцевое, полума-	Не регламентируется	Покрытие гладкое, шелковистое, до-
НЦ			2	Прозрачное, П	товое, ПГ, ПМ		пускаются единичные штрихи, риски,
НЦ					Матовое, М	Не регламентируется	проколы, пузыри
,					Глянцевое, Г	Не ниже 7 строки	Покрытие гладкое, равномерное, по-
Нитроцеллюлозная							ры закрыты. Допускаются неровно-	29
Нитроцеллюлозная								29

			1	Прозрачное, П	Матовое, М	По эталону	сти, вызванные усадкой лакокрасоч-
							ного материала и повторяющего фак-
							туру поверхности, следы обработки
					Полуглянцевое, полума-	Не ниже 2 строки	Покрытие гладкое, равномерное, од-
		Б		Непрозрачное, Н	товое, ПГ, ПМ		нотонное. Допускается незначитель-
					Матовое, М	По эталону	ная шагрень
				Непрозрачное, Н	Полуглянцевое, полума-	Не регламентируется	Покрытие гладкое, равномерное, од-
					товое, ПГ, ПМ		нотонное. Допускается незначитель-
			2			Не регламентируется	ная шагрень, единичные штрихи, рис-
				Прозрачное, П	Матовое, М		ки, проколы, пузырьки
,						Не ниже 3 строки	Покрытие гладкое, равномерное, од-
Пентафталевая ПФ		Б	1	Непрозрачное, Н	Глянцевое, Г		нотонное. Допускается незначитель-
		Б	1	Непрозрачное, Н	Глянцевое, Г		нотонное. Допускается незначитель-
							ная шагрень
							Покрытие гладкое, равномерное, од-
			2	Непрозрачное, Н	Полуглянцевое, ПГ	Не ниже 2 строки	нотонное. Допускается незначитель-
							ная шагрень, единичные штрихи, рис-
							ки

					Приложение 2
	Классификация покрытий синтетическими облицовочными материалами по ОСТ-13-27-82
Группа по-	Под-	Кате-	Вид покрытия по сте-	Норма блеска (ма-
крытия	группа	гория	пени блеска (матово-	товости) покрытия	Требования к внешнему виду покрытия
	покры-	по-	сти)
	тия	крытия
1	2	3	4	5	6
,		1	Глянцевое, Г	По эталону	Покрытия одноцветные или с печатным рисунком, гладкие или
основенаоблицовочныеМатериалыбумаг термореактивнымипропитанныхполимеТР,рами
			Матовое, М	По эталону	рельефные
			Полуглянцевое, ПГ	По эталону	Покрытие одноцветное или с печатным рисунком, гладкое или
	А				рельефное. Допускаются относительные неровности, обуслов-
	А	2	Матовое, М	По эталону	ленные строением подложки, не превышающие 15 % площади	30
						30

					щита, риски шириной не более 0,1 мм
				Не регламентирует-	Покрытие одноцветное или с печатным рисунком. Допускают-
		3	Матовое, М	ся	ся относительные неровности, обусловленные строением под-
					ложки
		1	Полуглянцевое, ПГ	По эталону
	Б				Покрытие одноцветное или с печатным рисунком, гладкое или
	Б		Матовое, М	По эталону	Покрытие одноцветное или с печатным рисунком, гладкое или
		2	Полуглянцевое, ПГ	По эталону	рельефное
			Матовое, М	По эталону
		1	Полуглянцевое, ПГ	По эталону	Покрытие одноцветное или с печатным рисунком, гладкое или
	В		Матовое, М	По эталону	рельефное. Допускаются относительные неровности, обуслов-
		2	Матовое, М	По эталону	ленные строением подложки
-		1	Полуглянцевое, ПГ	По эталону	Покрытие одноцветное или с печатным рисунком, гладкое или
-
облицоМатериалыосновенавочныетер полимопластичныхТП,меров			Матовое, М	По эталону	рельефное
облицоМатериалыосновенавочныетер полимопластичныхТП,меров			Полуглянцевое, ПГ	По эталону	Покрытие одноцветное или с печатным рисунком, гладкое или
			Полуглянцевое, ПГ	По эталону	Покрытие одноцветное или с печатным рисунком, гладкое или
		2	Матовое, М	По эталону	рельефное. Допускаются относительные неровности, обуслов-
					ленные строением подложки
			Полуглянцевое, ПГ	Не регламентирует-	Покрытие одноцветное или с печатным рисунком, гладкое или
				ся	рельефное. Допускаются относительные неровности, обуслов-
		3	Матовое, М	Не регламентирует-	ленные строением подложки, риски шириной не более 0,1 мм
				ся

Смотрите также:


«ДОХОДЫ, РАСХОДЫ И ПРИБЫЛЬ КОММЕРЧЕСКОГО БАНКА.»
«ДОХОДЫ, РАСХОДЫ И ПРИБЫЛЬ КОММЕРЧЕСКОГО БАНКА.»
Значение, сущность и содержание социально — педагогической деятельности в организации для детей-сирот и детей, оставшихся без попечения родителей
Проактивные методы PR-деятельности российских авиационных компаний «Россия», «Азимут»
__RGR2
__RGR2
_11_А. Франс для эл версии
_3 тема - Диффузия
_индив анализ данных
