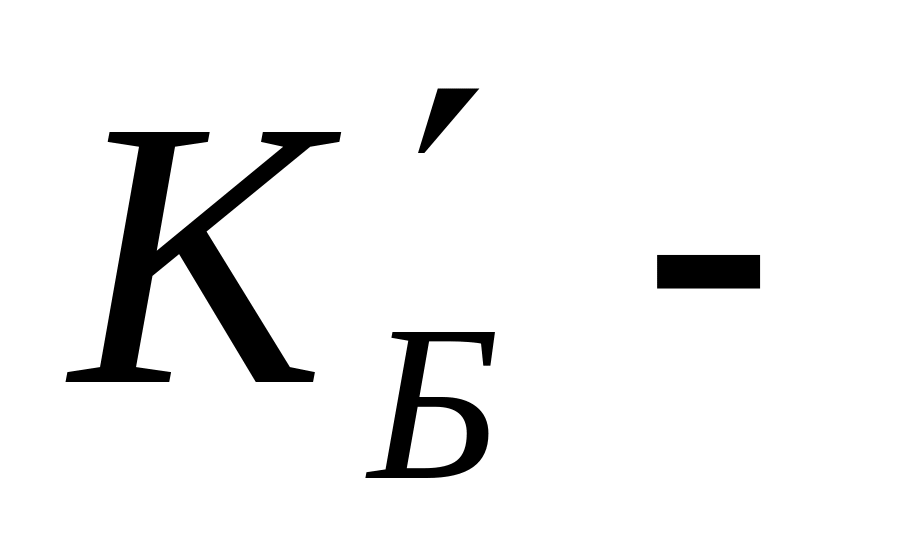

где коэффициент закрытия крышки бака; 0,4-0,5;

м2.

7.6. Полная поверхность бака

м2.

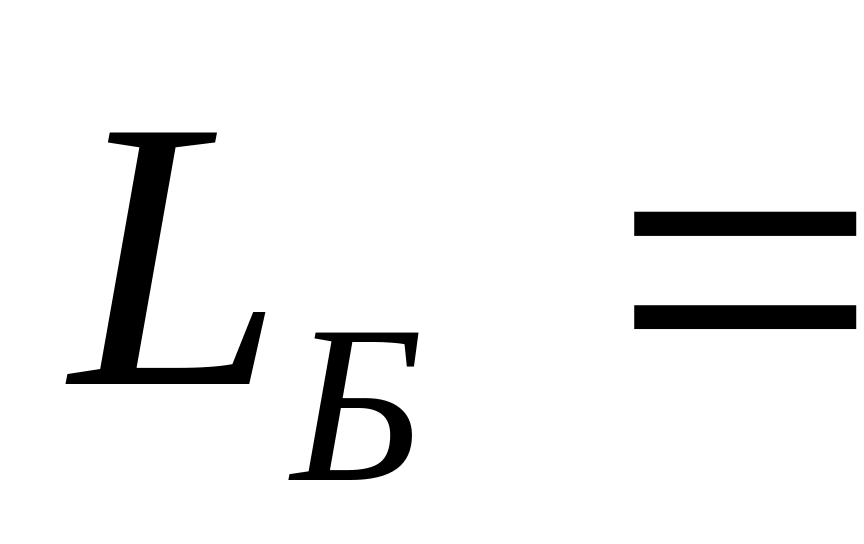

7.7. Полная длина бака

м.

7.8. Необходимая поверхность радиаторов, их количество и тип

м2.

С учетом длины и ширины бака, а также его высоты выбираем необходимое количество радиаторов и их тип.

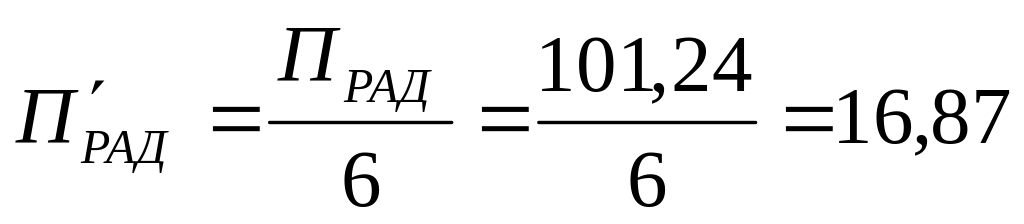

В соответствии с табл.5 выбираем двойные радиаторы шириной 598 мм. При длине бака 2,13 м возможно разместить по два радиатора с каждой стороны бака, при этом необходимая поверхность охлаждения каждого из них будет составлять

м2.

По табл. 5 выбираем радиатор площадью S = 16,5 м2 с расстоянием между осями патрубков 1500 мм.

Исходя из выбранного радиатора имеем:

м2;

м2.

Действительная тепловая нагрузка бака составит

Вт/м2.

7.9. Температура нагрева обмоток

Пользуясь графиками, представленными на рис.13 и 14 (1). По значению тепловой нагрузки бака Вт/м2 имеем :

Для обмотки ВН при 788,9 Вт/м2

Для обмотки НН при 730,2 Вт/м2

7.10. Перегрев обмоток над окружающей средой

для обмотки ВН:

С;

для обмотки НН:

С.

Для применяемой изоляции класса «А» максимальный перегрев обмоток, согласно ГОСТ, допускается 110С.

7.11. Перегрев масла над воздухом

В соответствии с графиком рис.13 (1) по тепловой нагрузке бака Вт/т имеем:

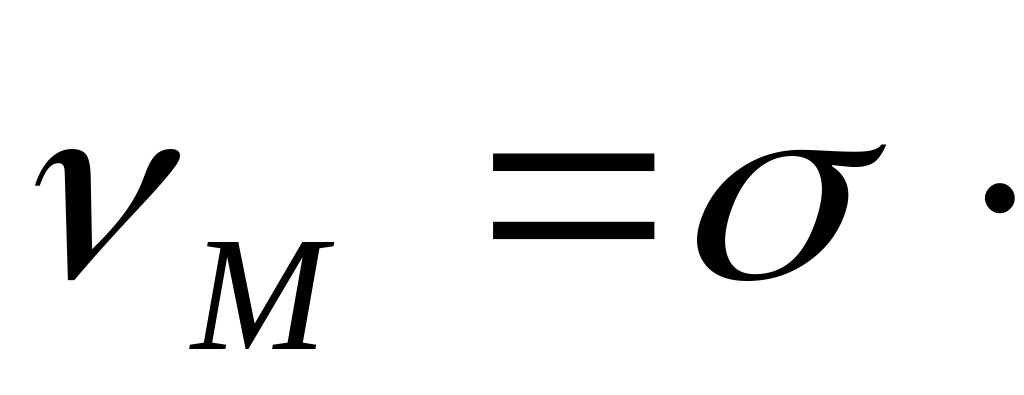

7.12. Превышение температуры масла в верхних слоях

где коэффициент, зависящий от конструкции; для трубчатых баков и баков с радиаторами ;

С.

По ГОСТ превышение температуры масла не должно превышать значения 60С.

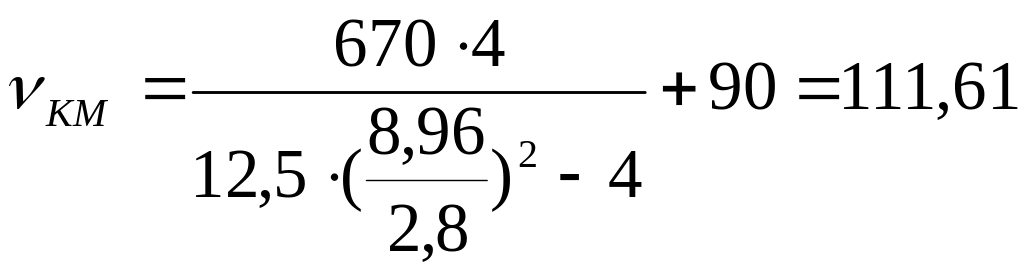

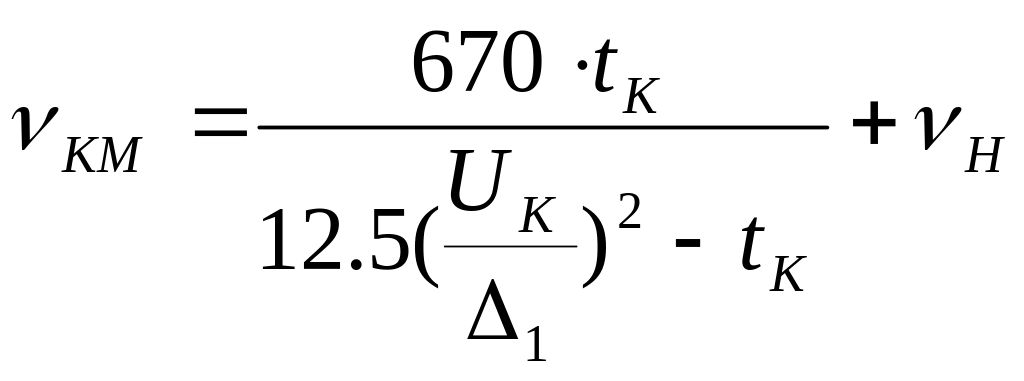

7.13. Температура обмотки в конце процесса короткого замыкания, когда его отключает защита (tк = 4с),

,

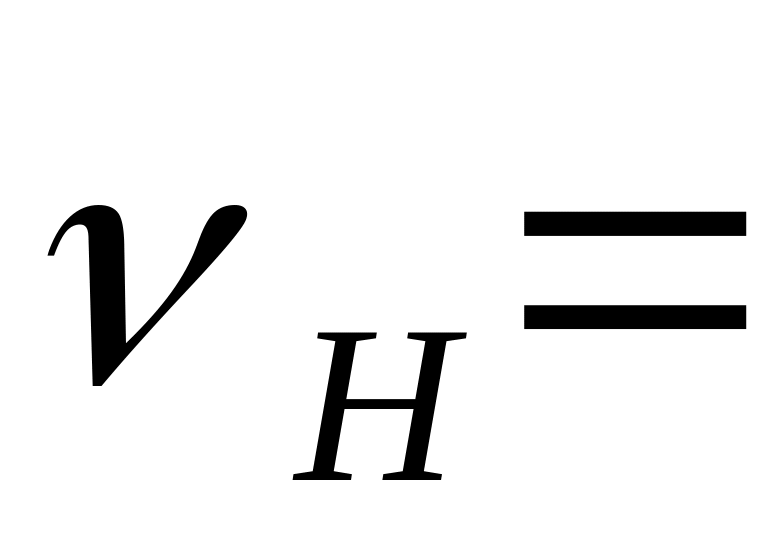

где начальная температура обмотки; принимается 90С.

Допустимая температура при коротком замыкании для трансформаторов с масляным охлаждением при медных обмотках и классе изоляции «А» составляет 250С.

С

В нашем случае < 250, что допустимо.

7.14. Время, в течение которого температура обмотки достигнет 250с.

c.

8. Коэффициент полезного действия

9. Заключение

Преобразовательный трансформатор типа ТМПЖ-6000/35 двухобмоточный, соединение обмоток Y / Y . Обмотки выполнены прямоугольным проводом с масляными каналами в радиальном и аксиальном направлениях.

Первичная обмотка ВН имеет одну ветвь с одним проводником. Вторичная обмотка НН имеет 6 параллельных ветвей с 8 катушками в каждой параллельной группе.

Основные технические данные обмоток:

I1Ф = 95,8 A

I2Ф = 1224 А

W1 = 514

W2 = 40

1 = 2,8 A/мм2

2 = 2,9 A/мм2

П1 = 34,7 мм2

П2 = 70,2 мм2

F1 = 49241,2 А

F2 = 48960 А

q1 = 788,9 Вт/м2

q2 = 730,2В т/м2

= 11,6 мм

= 9,5 мм

а1= 38,325 мм

a2= 37,8 мм

GМ1 = 881,8 кг

GМ2 = 873,6 кг

U= 20207 В

U= 1575,5 В

Pэ1 = Вт

Pэ2 = Вт

Магнитопровод выполнен из листов электротехнической стали толщиной 0,35 мм.

Основные размеры магнитопровода:

dC =42 см

HC =115 см

H = 215 см

HC/ dC = 2,7

РХ = 13780,5 Вт

GCT = 5939,85 кг

Бак гладкий с шестью одинарными навесными радиаторами и расширителем. Общие габариты бака:

Длина 2,25 м

Высота 2,84 м

Ширина В = 0,82 м

Напряжение короткого замыкания Uk = 8,96 %

Ток холостого хода IO= 0,4 А, или iO = 0,42 %

Температура перегрева обмоток:

ВН 1= 103С НН 2= 100С

Максимальный КПД = 98,9%

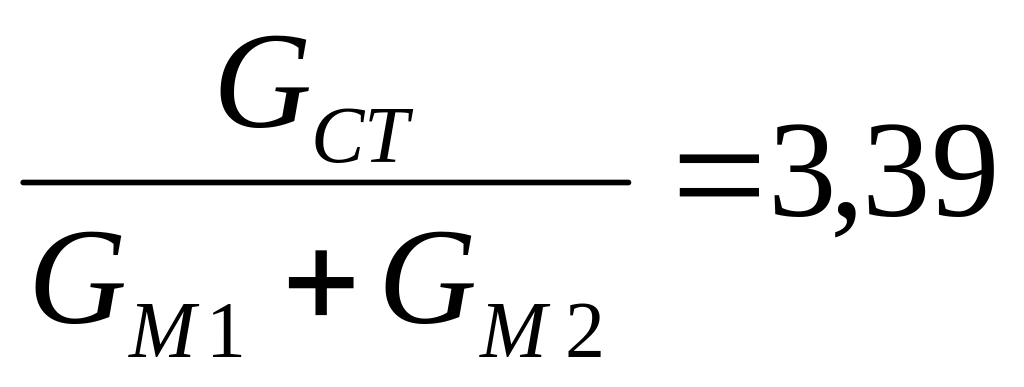

Основные удельные показатели:

0,3кг/кВА

кг

1,02 кг/Ква

Таким образом, спроектированный трансформатор удовлетворяет требованиям ГОСТа и соответствует заданию на проектирование.

10. Список используемой литературы

Г.Л. Болдырев, М.Б. Матвеев «Проектирование преобразовательных трансформаторов». Методические указания. СПб.- ЛИИЖТ 1992г. (Л.1)
