Материал: 3420-1500-9зз

Итого мм;

Усадка 5% толщины изоляции мм

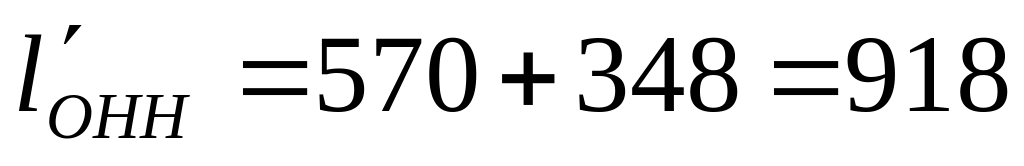

Итого высота обмотки НН мм.

3.2.9. Масса меди обмотки НН

кг. (44)

С учетом изоляции и отводов масса меди обмотки НН составит:

кг.

Удельный расход меди:

кг/кВА. (45)

В серийно выпускаемых трансформаторах удельный расход меди составляет

0,25 – 0,5 кг/кВА.

3.2.10. Удельная тепловая нагрузка обмотки НН, Вт/ м²:

, (46)

где К_ЗК2 – коэффициент закрытия катушки НН

(47)

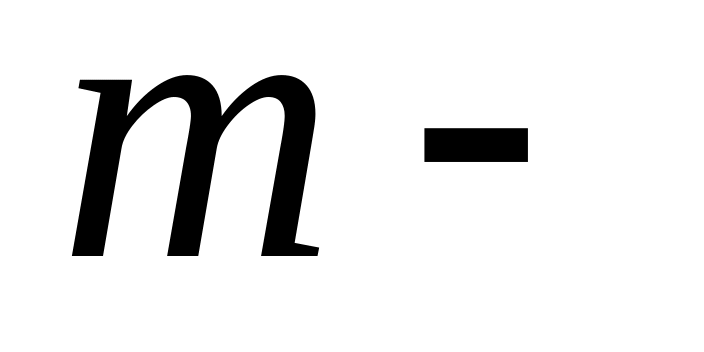

где - число прокладок для обмотки НН;

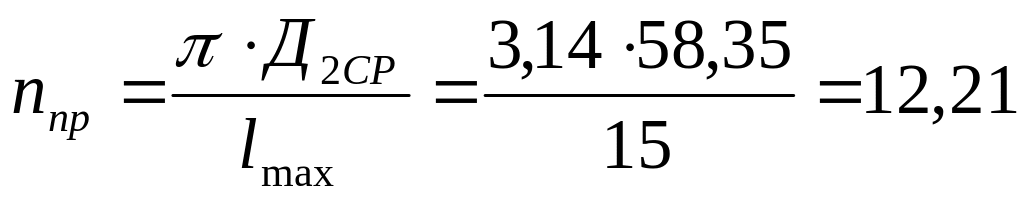

(48)

Принимаем 12

где – периметр катушки обмотки НН

мм

Вт/м².

3.3. Строение трансформатора

Диаметр стержня d_c = 42см

Цилиндр ВН:

Внутренний диаметр цилиндра 43 см

Толщина цилиндра 0,6 см

Наружный диаметр цилиндра 44,2 см

4. Расчет напряжений короткого замыкания

4.1. Электрические потери в обмотках

Вт; (49)

Вт. (50)

4.2. Полные потери с учетом потерь в отводах, от вихревых токов и потоков рассеяния

Вт. (51)

4.3. Активная составляющая напряжения короткого замыкания

%. (52)

4.4. Реактивная составляющая напряжения короткого замыкания

, (53)

где ширина приведенного канала рассеяния;

см; (54)

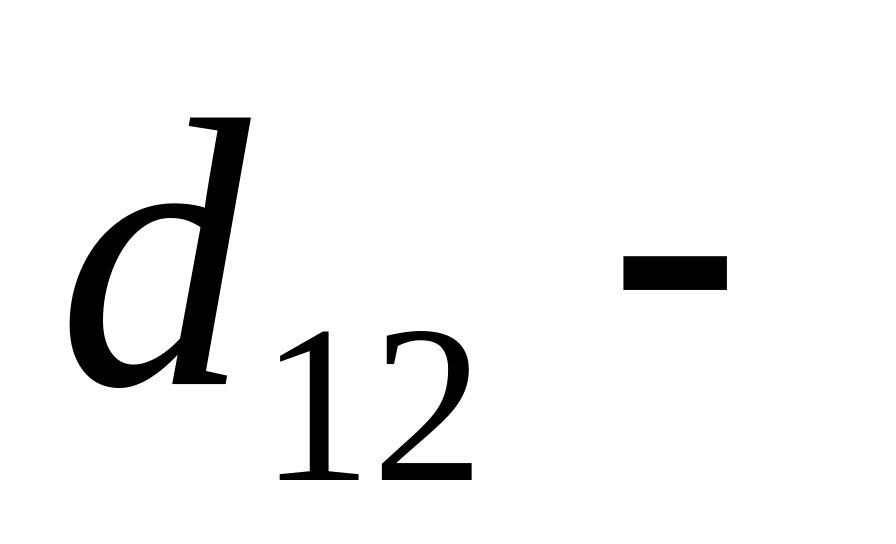

где средний диаметр между обмотками ВН и НН

см; (55)

%.

4.5. Полное напряжение короткого замыкания

% (56)

Значение подписано преподавателем.

5. Окончательный расчет магнитопровода

Окончательный расчет магнитопровода проводим по упрощенной методике при помощи таблиц, из которых при диаметре стержня определяем сечение стержня, ярма и строение стержня.

При d_c= 42см имеем см², см².

5.1. Активное сечение стержня

см². (57)

5.2. Активное сечение ярма

Масляный канал между обмоткой ВН 2 см

Обмотка ВН:

Внутренний диаметр 48,2 см

Радиальный размер катушки 38,325 мм

Наружный диаметр 55,9см

Масляный канал 2 см

Цилиндр НН:

Внутренний диаметр 82,4 см

Толщина цилиндра 0,6 см

Наружный диаметр 83,6 см

Масляный канал 0,6 см

Обмотка НН

Внутренний диаметр 54,6 см

Радиальный размер катушки 37,8 мм

Наружный диаметр 62,2 см

Высота обмотки ВН 903,82 мм

Высота обмотки НН 900,6 мм

Высота стержня

по обмотке ВН мм;

по обмотке НН мм

Окончательную высоту стержня принимаем по максимальному значению, 115см

Отношение

Расстояние между осями стержней

см

см². (58)

5.3. Строение стержня

Стержень состоит из 10 пакетов и формируется следующими пластинами (ширина толщину) 41038, 39517, 38515, 36817 31016, 29512, 2707, 23012, 2156, 1759 см.

По полученным данным необходимо построить эскиз сечения стержня (рис. 4) и строения магнитопровода (рис. 5).

Высота магнитопровода см; (59)

Ширина магнитопровода cм. (60)

L_я

c c

h_я

61

61 H_с H_я

d_c d_c d_c

h_я

d_c=420

Рис. 4 Рис. 5

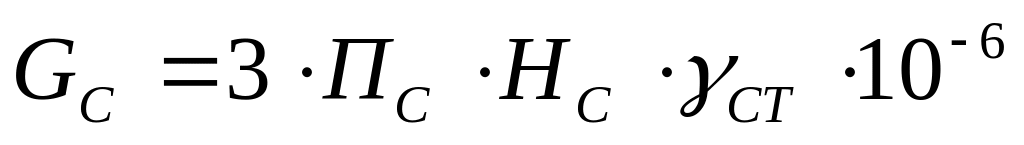

5.4. Масса стержней

, (61)

где плотность стали: принимаем 7650 кг/м³;

кг.

5.5. Масса ярма

(62)

где число стержней;

кг.

5.6. Масса магнитопровода с учетом углов и других элементов

кг. (63)

5.7. Удельный расход стали

кг/кВА, (64)

В серийно выпускаемых трансформаторах этот показатель составляет 0,8 – 1,5 кг/кВА.

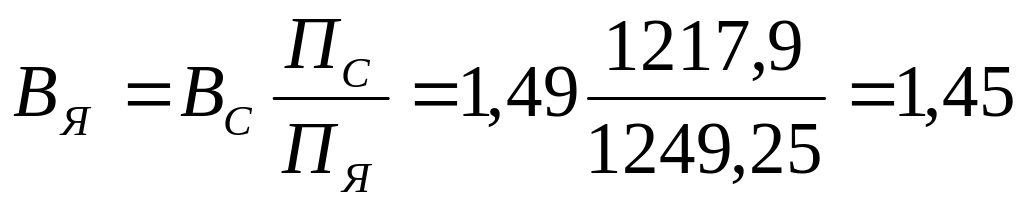

5.8. Окончательное значение магнитной индукции

Тл; (65)

Тл. (66)

5.9. Удельные потери в стали

Удельные потери в стали определяются по табл.4 (1) исходя из значения индукции в

стержне.

При 1,46 Тл получаем = 2,32 Вт/кг

5.10. Потери холостого хода (потери в стали)

Вт. (67)
