Чертежи и РПЗ оформляются в соответствии с требованиями стандартов ЕСКД и ЕСТД (наиболее часто используемые стандарты приведены в приложении), и стандарта университета «Общие требования и правила оформления дипломных и курсовых проектов».

4.1. Обозначения.

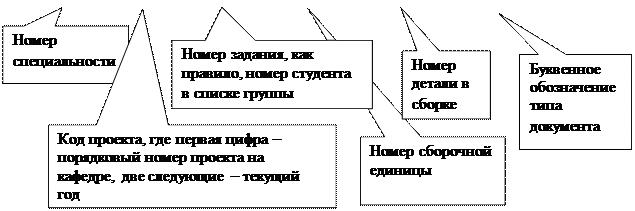

Обозначение чертежей для курсовых проектов: 150404 2016 15 ХХХ ХХХ YY

Например:

150404 206 15 001 000 – чертеж курсового проекта по ПСУ (№2) в 2006 году для специальности АТПП (220301) студента с номером задания 15

Дополнительное требование, не предусмотренное стандартом ЕСКД: в графе «Примечания» спецификаций указываются материалы деталей (кроме стандартных) для отражения работы по обоснованному их выбору в соответствии с условиями работы детали в конструкции.

Для удобства хранения материалов проекта спецификации и перечни элементов, выполненные на отдельных листах формата А4, подшиваются в конце РПЗ.

При формировании нумерации материалов проекта следует придерживаться следующих правил:

1. Нумеруются не графические листы формата А1 (по пп.3.1), а составные части проекта согласно его иерархии.

11

2. Материалы, относящиеся к одному уровню (объекту) проектирования,

обозначаются одним номером с различием в буквенном обозначении после но-

мера.

3.Номер 000 000 (последние 6 цифр) имеют материалы, относящиеся к объекту, название которого вынесено в название проекта.

4.Сборочные единицы в обозначении имеют последние 3 нуля в зоне обозначения номеров деталей.

Например, обозначения материалов проекта с названием «Модернизация

СУ печи отжига» может быть следующим:

12

Примечание: слова в скобках могут быть опущены. 4.2. Оформление РПЗ.

Объем РПЗ 30-40 страниц формата А1. РПЗ оформляется в печатном виде

(компьютерный набор) согласно требованиям и правилам, освоенными студен-

тами при изучении дисциплины «Проектирование представления информации».

Расчетно-пояснительная записка может быть выполнена в редакторе

Microsoft Word хх. Рекомендуемый шрифт - Times, размер шрифта - 12 через

1,5 интервала.

Расчетно-пояснительную записку пишут или печатают на одной стороне белой бумаги формата А4. Текст размещают, соблюдая следующие размеры полей: левое - не менее 30 мм, правое - не менее 10 мм, верхнее - не менее 15

мм, нижнее не менее 20 мм. Наличие колонтитулов с указанием номера страни-

цы обязательно.

Работа должна быть сброшюрована в папке.

13

Титульный лист Титульный лист является первым листом пояснительной записки к кур-

совому проекту и выполняется согласно СТП УПИ-96:

Министерство образования и науки Российской Федерации Федеральное государственное бюджетное образовательное учреждение

высшего образования «Воронежский государственный лесотехнический уни-

верситет им. Г.Ф. Морозова» кафедра автоматизации производственных процессов Оценка комиссии:

Модернизация системы управления камеры сушильной курсовой проект

по дисциплине «Синтез автоматизированных технологических комплексов от-

расли» пояснительная записка

Титульный лист печатают на листе бумаги формата А4 (297x210 мм). На-

звание проекта начинают с прописной буквы, точку в конце не ставят.

Название проекта должно совпадать с названием темы, утвержденной распоряжением заведующего кафедрой.

14

Бланк задания на курсовой проект Бланк задания на курсовой проект подшивается в ПЗ после титульного

листа. В бланке задания указываются технические и экономические параметры,

которые должны быть достигнуты при проектировании.

Аннотация Аннотация должна кратко отражать содержание выполненных в проекте

разработок. Аннотация выполняется объемом не более одной страницы форма-

та А4 в 2-х экземплярах: один - подшивается в записку, другой - остается на кафедре. В аннотации приводится перечень графических материалов и мате-

риалов в электронной форме, сданных на кафедру перед защитой, с указанием имен файлов.

Оглавление Выполняется автоматическим формированием и в обязательном порядке

соответствует нумерации страниц.

Содержание включает введение, названия всех разделов, подразделов и пунктов расчетно-пояснительной части, заключение, список использованной литературы и приложения с указанием номеров страниц, на которых располага-

ется соответствующий материал.

Номера подразделов расчетно-пояснительной записки пишут со смеще-

нием вправо, при этом первая цифра номера должна находиться под первой бу-

квой названия раздела. Номера пунктов пишут также со смещением по отноше-

нию к подразделам, при этом первую цифру пишут под первой буквой названия подраздела и т.д. В конце раздела, подраздела, пункта точку не ставят. Допус-

кается использование разделителей.

Введение Во введении дается краткое описание проблем и задач, связанных с во-

просами проектирования или разработки, излагается постановка задачи и ее ак-

туальность. Объем введения - не более 2 страниц

15
