изготовления отливок, обработки давлением, сварки, термообработки, для транспортно-накопительных систем, для копировально-сортировочных автома-

тов, систем контроля, испытания и технической диагностики, для роботехниче-

ских комплексов и устройств с использованием роботов и т.п.

В общем случае в качестве объектов проектирования могут быть взяты различные виды технологического или вспомогательного оборудования маши-

ностроения, приборостроения, деревообрабатывающей промышленности и дру-

гих производств, использующих аналогичное по принципам действия и конст-

рукциям оборудование: заготовительное, обработки резанием, давлением, ли-

тейное, вакуумное, термическое, химическое, сборочное, контрольно-

сортировочное, испытательно-тренировочное, маркировочное, упаковочное и др., работающее как автономно, так и в составе различных производственных систем. Объектами проектирования могут быть транспортные, накопительные устройства, манипуляторы и другие компоненты, используемые для связи тех-

нологических единиц в производственную систему. Объектами проектирования могут служить приборы и установки, необходимые для проведения НИР.

При выборе объекта для курсового проекта следует учитывать требова-

ние представления технологического чертежа автоматизированного модерни-

зированного участка (3 лист проекта).

Конкретная тема проекта определяется руководителем проекта с учетом предложений студента на основе материалов конструкторской производствен-

ной практики либо из перечня учебных заданий, утвержденных кафедрой.

По существу работы все темы могут быть отнесены к следующим катего-

риям:

·Модернизация системы управления производственным участком, цехом

ит.д. (в основном – структурно, с разработкой отдельных модулей и подсистем СУ, технологических модулей и узлов сопряжений, датчиков).

6

· Разработка или модернизация системы управления автоматизированным устройством (конструктивно-аппаратная часть, программное обеспечение и т.д.)

-на базе универсального ПК

-на базе программируемого микроконтроллера

-при комбинации ПК и МК

· Разработка или модернизация установки, автомата или технологическо-

го модуля, автоматической линии или базового агрегата автоматической маши-

ны, установки за счет модернизации или разработки новой системы управления

(с разработкой новых узлов с их расчетом и конструкторской проработкой).

Возможна «чисто» механическая автоматизация с использованием кулачковых,

путевых, временных, цикловых СУ, в том числе на неэлектрической основе.

По отношению к объекту проектирования все темы могут быть отнесены

кследующим категориям:

·разработка нового объекта с разработкой СУ для него,

·модернизация существующего объекта без существенного изменения

СУ,

·разработка модулей и подсистем СУ без существенного изменения объ-

екта.

3. ОБЪЕМ И СОДЕРЖАНИЕ МАТЕРИАЛОВ ПРОЕКТА

3.1. Графическая часть Графическая часть проекта выполняется не менее, чем на 3-х листах фор-

мата А1.

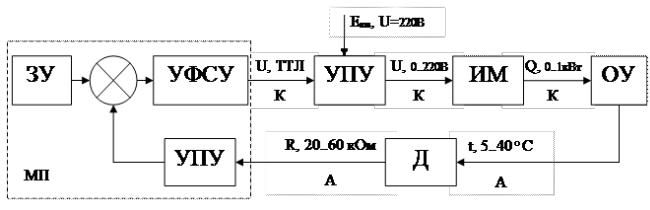

1-й лист: Структурная комбинированная схема СУ с указанием вида

(аналоговый, импульсный, кодовый…) и физической реализации межблочных связей с выделением пунктирными рамками конструктивных блоков или моду-

лей:

7

Далее на листе при соблюдении требований ГОСТ приводятся необходи-

мые чертежи, схемы, рисунки, циклограммы, поясняющие работу объекта управления и постановку задачи. Перечни элементов схем по ГОСТ 2.701 по-

мещают на первом листе схемы или выполняют в виде самостоятельного доку-

мента, подшиваемого в виде приложения к РПЗ.

2-й лист: необходимые функциональные схемы, схемы соединений

(принципиальные, общие и т.д.), электрические, монтажные, кинематические,

гидравлические или комбинированные, показываю-

щие варианты (обязательно) решения поставленной задачи и поясняющие вы-

бранный вариант, который приводится с подробной детализацией. Результаты моделирования поведения объекта управления, СУ.

При нехватке места допускается варианты решений размещать на первом листе.

3-й лист: Сборочный машиностроительный чертеж (чертежи) новых ме-

ханических узлов, приспособлений и (или - по указанию руководителя) узлов,

модулей крепления и настройки датчиков и новых исполнительных механизмов с указанием всех видов, разрезов и размеров, полностью поясняющих конст-

рукцию. Спецификация к сборочному чертежу помещается в приложении к РПЗ.

8

Виды и объем чертежей конкретизируются в задании на проектирование таким образом, чтобы в наибольшей степени отражалась самостоятельная рабо-

та студента над проектом.

3.2. Расчетно-пояснительная записка (РПЗ)

Объем РПЗ 30-40 страниц формата А4. РПЗ оформляется в печатном виде

(компьютерный набор) согласно требованиям и правилам, освоенными студен-

тами при изучении дисциплины «Проектирование представления информации».

РПЗ содержит:

1.Титульный лист;

2.Бланк задания на курсовой проект;

3.Аннотацию,

4.Оглавление,

5.Введение,

6.Основную часть;

7.Заключение

8.Список используемой литературы, включая список электронных ресур-

сов;

9. Приложения. К РПЗ прилагаются на электронном носителе материалы по подбору датчиков, исполнительных механизмов, устройств формирования сигналов управления.

В основной части с достаточной полнотой отражаются задачи проектиро-

вания и работа по их решению. В основную часть РПЗ входит 7 разделов.

1. Описание объекта, технологии, конструкции … Назначение объекта проектирования, описание применения объекта проектирования или технологи-

ческого процесса, реализуемого на нем, обоснование необходимости (цели)

проектирования.

2. Анализ недостатков, уточненная постановка задачи на разработку или модернизацию СУ с указанием конкретных технологических, экономиче-

ских характеристик.

9

3. Варианты решения проектных задач. Выдвижение вариантов реше-

ния проектных задач. Анализ возможных вариантов решения задач, выбор лучшего. Допускается как в качестве вариантов, так и основным использование механических, пневмогидравлических или других неэлектрических СУ.

4. Обоснования выбранных решений, включая обоснования выбора датчиков и исполнительных механизмов, а также устройств формирования сиг-

налов управления (ПК, микроконтроллеров и т.п.). Листинги программ для управления микроконтроллерами, таблицы соответствия и другая необходимая информация в соответствии с заданием.

5. Описание конструкции и работы объекта проектирования после модернизации со ссылками на графические материалы, принципиальные схемы и чертеж общего вида или сборочный чертеж. Описание конструкции и работы отдельных узлов со ссылками на материалы, содержащиеся в графической час-

ти проекта.

6. Технические расчеты , касающиеся СУ в целом, рассматриваемых уз-

лов и приспособлений. Обязательно использование знаний и навыков, получен-

ных при изучении ранее изученных дисциплин, особенно дисциплины ТАУ в области общих принципов функционирования систем автоматического управ-

ления техническими объектами и математических методов исследования и про-

ектирования этих систем. Необходимы расчеты в системе MATLAB и ее паке-

тах Simulink и Control System Toolbox либо аналогичных. Приветствуются рас-

четы, освоенные при изучении параллельно осваиваемой дисциплины «Моде-

лирование систем».

7. Анализ поведения, устойчивости СУ с указанием слабых и проблем-

ных мест. В конце раздела приводится сводная таблица техноэкономических параметров с обязательным сравнением заданных и полученных результатов.

4. ОФОРМЛЕНИЕ МАТЕРИАЛОВ ПРОЕКТА
