Таблица 1

Вычисление объемного водоизмещения по правилу трапеций

Площади ватерлиний получаются как произведения исправленных сумм

ординат на шпацию, а площади шпангоутов - на расстояние между ватерлиниями. Шпация l( L) и расстояние h( T) между ватерлиниями устанавливают по теоретическому чертежу корпуса судна.

Для вычисления объема водоизмещения по площадям ватерлинии необходимо найти сумму площадей, поправку и исправленную сумму площадей ватерлиний, которую умножают на расстояние между ватерлиниями. Для определения объема водоизмещения но площадям шпангоутов определяют сумку площадей, поправку и исправленную сумму площадей шпангоутов, которую умножают на число шпаций.

Объемные водоизмещения, подсчитанные по площадям ватерлиний и по площадям шпангоутов, должны быть одинаковыми.

Это указывает на правильность расчетов.

Кроме этого, студент выполняет проверочный расчет объемного водоизмещения по правилу трапеций на ЭВМ по разработанной программе. Порядок подготовки исходных давних и формирования пакета программы подробно изложен в литературе [3].

Результаты расчетов на ЭВМ должны совпасть с табличными. Распечатка с ЭВМ подшивается в пояснительную записку к работе.

Для графического изображения характера изменения водоизмещения по длине и высоте судна строят строевые.

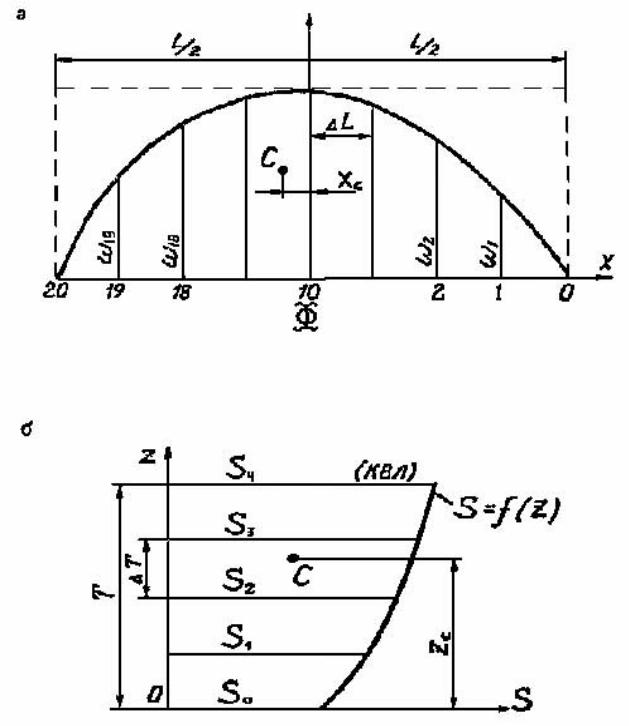

Для построения строевой по шпангоутам ω = f (x) (рис.5,а) отрезок АВ. соответствующий длине судна L, делят на n равных частей, т.е. на столько частей, сколько шпангоутов изображено на теоретическом чертеже. Далее на ординатах в масштабе откладывают значения площадей ωi шпангоутов, взятые из табл.1, а полученные точки соединяют плавной кривой. Таким образом, строевая но шпангоутам характеризует распределение объемного водоизмещения по длине судна и обладает рядом свойств [1, 2].

Для построения строевой по ватерлиниям S = f (z) (рис.5,б) на теорети-

ческих ватерлиниях, ведя отсчет от ДП, в масштабе откладывают площади ва-

терлиний Si , взятые из табл.1, а полученные точки соединяют, плавной кривой. Строевая по ватерлиниям характеризует распределение объема водоизмещения по высоте судна и обладает рядом свойств [1,2].

Строевые по шпангоутам и ватерлиниям являются интегральными кривыми площадей. Площади этих строевых численно равны объемному водоизмещению судна.

Строевые строятся в удобном вертикальном и горизонтальном масштабе на миллиметровой бумаге II формата (21 х 30 см), с. необходимым оформлением по требованиям ЕСКД и пояснениями, и подшиваются в пояснительную записку к курсовой работе.

4 Определение коэффициентов полноты корпуса судна

Объемное водоизмещение, площади КВЛ и О судна могут быть определены без специальных расчетов, если известны коэффициенты полноты корпуса судна безразмерные коэффициенты, позволяющие судить о форме обводов корпуса судна.

Коэффициент полноты площади конструктивной ватерлинии КВЛ S к площади описанного прямоугольника со сторонами, равными длине судна L и его ширине В , подсчитывается по формуле

Коэффициент полноты площади мидель-шпангоута β , равный отношению погруженной площади мидель-шпангоута ωO к площади описанного пря-
