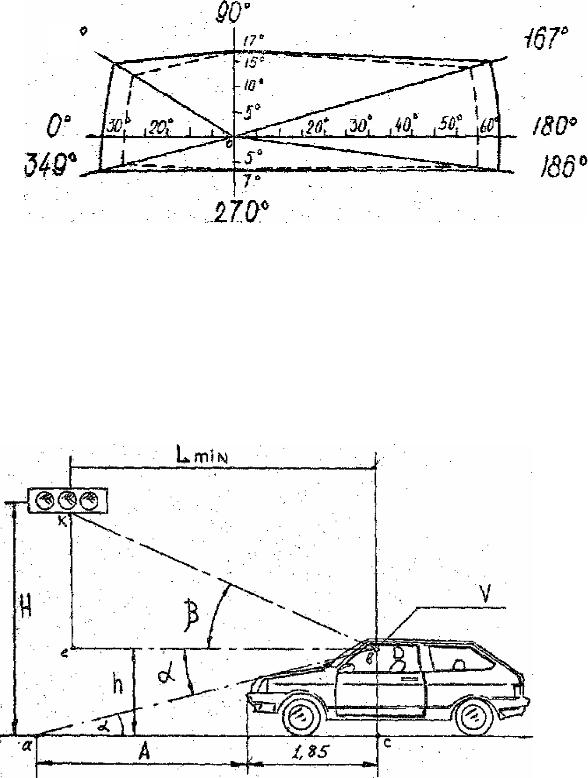

Рис. 4 Эталонные контуры
Рис. 5 Оценка зон видимости
17

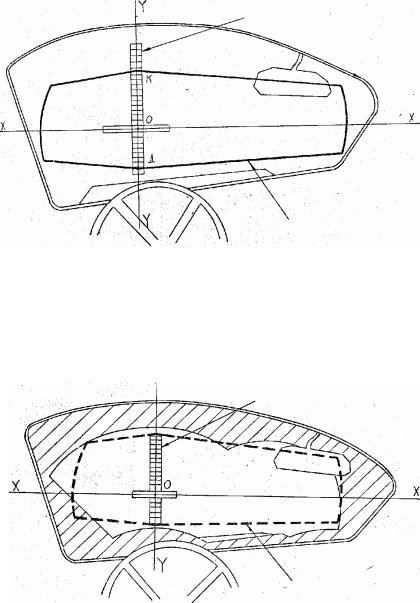

Рис. 6 Наложение эталонного контура (чистое стекло)
Рис. 7 Наложение эталонного контура (очищенное стекло)
Масштаб определяется как частное от деления линейного размера фотографии на ее угловой размер. Например, если фотография имеет по горизонтали размер 240 мм, а угловой размер составляет 120º, то для данной фотографии 1 градус будет соответствовать 2 мм.
18
Эталонный контур наносится на фотографию следующим образом. На луче 0º по шкале находится точка, соответствующая 30º, и через нее проводится дуга с центром в точке О до пересечения с соседними лучами 26º и 349º. На луче 180º по шкале находится точка, соответствующая 60º, и через нее проводится дуга с центром в точке О до пересечения с соседними лучами 167º и 186º. На луче 90º по шкале находится точка, соответствующая 17º, и соединяется прямыми линиями с полученными точками на соседних лучах 26º и 167º. На луче 270º по шкале находится точка, соответствующая 7º, и соединяется прямыми линиями с полученными точками на соседних лучах 349º и 186º (рис. 4).
При построении эталонного контура для оценки обзорности через стекло, очищенное стеклоочистителем, проводятся такие же построения, кроме одного: на лучах 0º и 180º выбираются точки соответствующие 25º и 55º, по шкале (пунктирная линия) (рис. 4).
В зону эталонного контура не должны попадать какие-либо элементы конструкции автомобиля, за исключением внутренних зеркал заднего вида, деталей стеклоочистителей.
Площадь эталонного контура для стекла, очищенного стеклоочистителем, должна очищаться щетками стеклоочистителей не менее чем на 95 %.
После визуальной оценки обзорности проводится определение нормируемых показателей, величины которых заносятся в таблицу.
|
|
|
Таблица 3 |
|
№ |
|
|
Очищен- |
|
Показатель |
Чистое стекло |
ное стек- |
||
п/п |
||||
|
|
ло |
||
|
|
|
||
1 |
2 |
3 |
4 |
|
|
Угол по горизонтали до левой стойки |
|
|
|
1 |
или до зоны, очищенной стеклоочисти- |
|
|
|
|
телем |
|
|
|
|
Угол по горизонтали до правой стойки |
|
|
|
2 |
или до зоны, очищенной стеклоочисти- |
|
|
|
|
телем |
|
|
|
|
|
|
|
19
|
|
|
Продолжение табл. 3 |
|
1 |
2 |
3 |
|
4 |
|
Угол по вертикали до верхней части ло- |
|
|
|
3 |
бового стекла или до зоны, очищенной |
|
|
|
|
стеклоочистителем |
|
|
|
|
|
|
|
|
|
Угол по вертикали до края капота или |
|
|
|
4 |
до зоны, очищенной стеклоочистителем |
|
|
|
|
|
|
|
|
|
Величина «мертвой зоны» перед авто- |
|
|
|
5 |
мобилем (А) |
|
|
|
|
|
|
|
|
|
Минимальное расстояние видимости до |
|
|
|
6 |
висящего светофора (Lmin) |
|
|
|
|
|
|
|
|
Величина «мертвой зоны» и минимального расстояния видимости до висящего светофора определяются из треугольников abc и bek (рис. 5). Величины высоты подвеса светофора H и высоты глаз водителя над поверхностью земли задаются преподавателем или измеряются в процессе лабораторной работы. Углы α и β выбираются из таблицы (показатели 3 и 4).
Полученные показатели (1- 6) сравниваются с нормативными, и делается вывод о соответствии обзорности требованиям нормативов. После этого предлагаются конструктивные изменения, позволяющие улучшить обзорность.
В заключении оформляется отчет по выполненной работе.
Библиографический список
Основная литература:
1Афанасьев, Л.Л. Конструктивная безопасность автомобиля [Текст]: Учеб. пособие /Л.Л. Афанасьев, А.Б. Дьяков, В.А. Иларионов. – М.: Транспорт, 1983. – 212 с.
2 Великанов, Д.П. Автомобильные транспортные средства [Текст]:
Учеб. пособие.– М.: Транспорт, 1977. – 326 c.
20
Дополнительная литература:
3Бажанов, А.К. Информативность автомобиля [Текст]: Учеб. пособие / А.К. Бажанов, А.Б. Дьяков, В.И. Коноплянко. – М.: МАДИ, 1976. – 212
с.
4Иларионов, А.А. Эксплуатационные свойства автомобиля [Текст]: Учеб. пособие. – М.: Машиностроение, 1966. – 312 с.
