-прочие виды модернизации: модернизация прототипа с целью повышения безопасности выполняемых с помощью его работ, модернизация с целью удешевления работ, модернизация с целью улучшения эстетики, прочностная модернизация и т.д.;

-комплексная модернизация (охватывает все или некоторые из вышеперечисленных видов модернизаций).

Далее приводится описание варианта нового изделия с изложением сути и задач разработки, приведением рисунков, поясняющих в общих чертах конструкцию изделия.

Объем подраздела в пояснительной записке зависит от полноты проведенного АСК, но не должен превышать 5-ти листов.

4.2.3 Техническое обоснование выбранного варианта изделия

В общем случае техническое обоснование может быть выполнено следующими шагами:

-построение общей и (или) функциональной схем изделия;

-обоснование (расчет) технических параметров изделия.

4.2.3.1 Построение общей и (или) функциональной схем изделия Общая схема необходима для уточнения состава изделия после конкретизации его функций и выбора прототипа. При этом она должна отображать все изменения, которые претерпевает прототип на пути своего превращения в будущую модель разрабатываемого изделия. Разрабатываемая в упрощенном виде общая схема изделия в графическом виде отображает состав изделия, месторасположение его составных частей и связи между ними. Схема выполняется в произвольной форме в виде технического рисунка, дополняемого поясняющими надписями и перечислением составных частей изделия [18]. Пример выполнения общей схемы для разрабатываемого стенда для ремонта

двигателей приведен на рисунке 1.

В курсовом проекте допускается использовать в качестве общей схемы рисунки прототипов изделия из справочников, каталогов и других источников информации, внося в них соответствующие изменения.

Функциональная схема поясняет основы принципа работы изделия и представляет собой дальнейшее развитие общей схемы изделия. Также как и общая схема, функциональная схема может выполняться в виде технического рисунка в произвольной форме при условии корректного и адекватного отображения в ней принципа и схемы работы

20

изделия. Пример такого построения функциональной схемы для

стенда для ремонта двигателей приведен на рисунке 2.

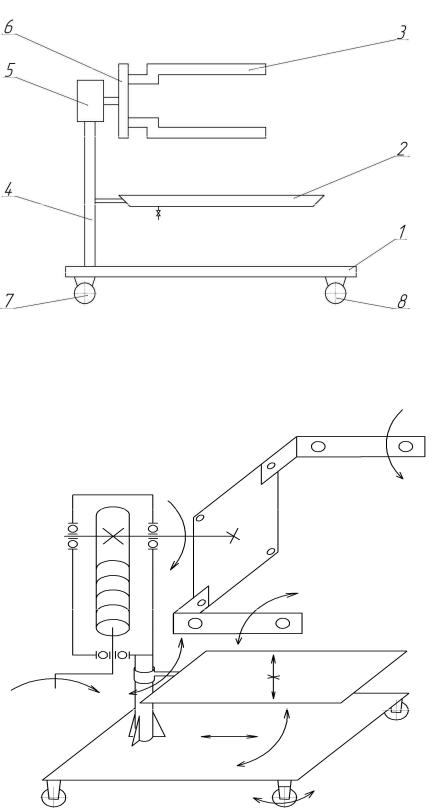

1 – тележка; 2 – поддон; 3 – кронштейн; 4 – рама; 5 – устройство поворотное; 6 – план - шайба; 7 – колесо; 8 – колесо поворотное.

Рисунок 1 – Общая схема стенда для ремонта ДВС

Рисунок 2 – Функциональная (кинематическая) схема стенда для ремонта ДВС

21

Однако более правильно выполнять и представлять в качестве функциональной схемы изделия одну или несколько схем, выполненных по требованиям ГОСТов ЕСКД. Речь идет о кинематических, пневматических, гидравлических, электрических и прочих видах схем, которые по типу должны быть функциональными (тип 2), принципиальными (тип 3) или общими (тип 6). Какие именно схемы целесообразно разработать зависит от сложности конструкции изделия и поставленных задач по ее разработке. Выполнение таких схем более трудоемко, однако способствует лучшей проработке принципа и схемы работы изделия. Выполненная таким образом схема – конструкторский документ, подшивается в приложения пояснительной записки курсового проекта, а по тексту подраздела на нее делается соответствующая ссылка. Перечень ГОСТов ЕСКД, которые определяют порядок и правила оформления схем, приведен в списке использованных источников настоящих методических указаний [18, 19, 20, 21].

4.2.3.2 Обоснование (расчет) технических параметров изделия После построения общейи функциональной схем изделия, когда

определен его состав и принцип работы, целесообразно, в общем случае, определить основные технические параметры и размеры изделия. Это необходимо сделать для того, чтобы определить основные параметры рабочих процессов изделия, задать габариты изделия, определить размеры составных частей и их расположение относительно друг друга, установить величины перемещения (ходов) движущихся элементов, установить размеры присоединительных элементов изделия и т.д. При этом используются следующие методы:

-расчетный;

-графические построения и чертежи;

-инженерные выкладки и допущения;

-аналогии.

Параметры и размеры изделия, которые в общем случае целесообразно обосновать или рассчитать в курсовом проекте, приведены в таблице 2.

22

Таблица 2 – Технические параметры и размеры изделия, подлежащие обоснованию (расчету)

23

Продолжение таблицы 2

Целесообразность выполнения тех или иных расчетов зависит от задач и объемов проектирования. Методики расчетов должны быть известны студенту из таких общетехнических и специальных дисциплин, как «Теория машин и механизмов», «Детали машин», «Техническая механика», «Электротехника», «Электрооборудование», «Гидравлика и гидропривод», «Основы технологии производства и ремонта автомобилей» и др. Виды, объемы расчетов и методики их выпол-
