Таблица 5.1 |
Относительные размеры колен автотракторных двигателей [4, 5, 7, 11] |
||||||||
Размеры |
|
|
|
|
Двигатель |
|
||
|
бензиновый |
|
|
дизель |
||||
dкш/D |
линейный |
|
V-образный |
линейный |
V-образный |
|||
0,65…0,80 |
|
0,63…0,75 |
0,72…0,90 |
0,70…0,75 |
||||
dшш/D |
0,60…0,70 |
|
0,57…0,66 |
0,64…0,75 |
0,65…0,72 |
|||
lкш/ dкш |
0,50…0,60 |
|
0,40…0,70 |
0,45…0,60 |
0,40…0,55 |
|||
0,74…0,84 |
|
0,70…0,88 |
0,70…0,85 |
0,65…0,86 |
||||
lшш/ dшш |
|
|||||||
0,45…0,65 |
|
0,80…1,00 |
0,50…0,65 |
0,80…1,00 |
||||
b/D |
|
1,00…1,25 |
|
|
1,05…1,30 |
|||
h/D |
|
0,20…0,22 |
|
|
0,24…0,27 |
|||
∆/ dшш |
|
|
− |
|
|
|
0,30…0,40 |
|
ρ/ h |
|
0,15…0,20 |
|
|
0,15…0,23 |
|||
δшш/ dшш |
|
|
− |
|
|
|
0,00…0,50 |
|
Примечание. b – ширина щеки; h – толщина щеки; ρ – галтель между щекой и |
||||||||
шейкой; ∆ – перекрытие шеек; |
|
– для крайних коренных шеек. |
|
|||||
|
|
|
|
|
|
И |
|
|
|
|
|
|
|
Д |
δшш |
ϕм |
|
|
|
|
|
|
|
|
||
∆ |
|
|
шш |
А |
|
|
|
|
|
|
|
d |
r |
|
|||
|
|
|
|
|
|
|
||
|
|
б |
кш |
|
|
|
||
|
|
d |
|
|
|
|||
|
lкш |
ρ |
|
|
δкш |
|||
|
h |
lшш |
|
|
|
b |
|
|
|
2 |
|
|
|
|
|||
|
и |
|
|
|
|
|
||
|
Рис. 5.1. Основные размеры кривошипа |
|
||||||
КонфигурацияСколенчатого вала и его размеры зависят от сле- |
||||||||
дующих факторов [6] : |
|
|
|
|
|
|
|
|
−числа коренных и шатунных подшипников;
−конструкции блока цилиндров: отдельные цилиндры; мокрые или сухие гильзы;
−конструкции головки цилиндров: общая для всех или раздельная;
−типа сочленения шатунов в V-образных двигателях: центральное сочленение, с прицепным шатуном, последовательное размещение двух шатунов на одной шейке;
−материала вала: стальной кованый или чугунный литой.
96
5 |
3 |
2 |
1 |
6 |
7 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
4 |
4 |

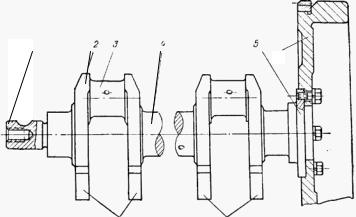

Рис. 5.2. Элементы коленчатого вала [8] : |
|
1 – коренная шейка; 2 – шатунная шейка; |
|
3 – щека; 4 – противовес; 5 – носок; |
|
|
И |
6 – пятка; 7 – маховик |
|
Всё это выбирают после определения расположения колен вала, которое выполняют после динамического расчёта и эскизных разработок, связанных с назначением и размерами двигателя. Взаимное расположение колен зависит от числа тактов, числа и расположения
цилиндров и порядка работы цилиндровАД.
Колена вала располагаютбтак, чтобы получить [4, 5] :
− равномерность изменения крутящего момента по времени; − наилучшую уравновешенность двигателя;
− равномерное нагружен е частей коленчатого вала: последовательно работающ е ц л ндры не должны быть смежными, их следует
располагать по возможности по обе стороны от среднего коренного |
|
подшипника; |
и |
− наименьшие напряжения от крутильных и изгибных колеба- |
|
ний; |
С |
|
|
− наилучшее использование энергии выпускных газов при на- |
|
личии газовой турбины. |
|
Размеры элементов колена – длина шатунной и коренной шеек, |
|
толщина щеки – зависят от расстояния между осями цилиндров, которое в свою очередь зависит от диаметра цилиндра, толщины стенок гильзы и рубашки цилиндра, пространства для охлаждающей жидкости, а также каналов для продувочного воздуха и отработавших газов в двухтактном двигателе. Общая длина кривошипа находится в пре-
делах L = (1,1…1,8) D.
97
При уменьшении расстояния между осями цилиндров уменьшаются габаритные размеры двигателя и увеличивается жёсткость и прочность коленчатого вала. Однако работа подшипников может стать ненадёжной из-за уменьшения их длины.
В зависимости от размера шеек и щёк, а также от числа колен валы изготавливают цельными (рис. 5.3,а), с составными коленами (рис. 5.3,б, в) и составными из двух или более участков, соединяемых фланцами (рис. 5.3,г).
|
|
) |
|
|
б) |
|
|
|
а |
|
|
||||
|
|
|
|
|
|
И |
|
|
|
|
|
|
|||
|
|
|
|
|
|
||
|
в) |
Д |
г) |
||||
|
А |
|
|
|
|||
|
|
|
|
|
|
|
|

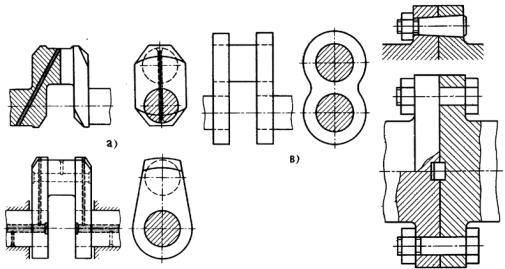

Р с. 5.3. Схемы коленчатых валов [4, 5, 15] : |
|
||||||
а– цельный вал; , в – составные валы; |
|
||||||
г –бсоед нительные фланцы |
|
||||||
Цельные валыиприменяют в двигателях внутреннего сгорания |
|||||||
всех типов. |
|
|
|
|
|
||
Валы с составными коленами устанавливают в крупных мало- |
|||||||
оборотных двигателяхС. Шейки и щёки таких валов изготавливают от- |
|||||||
дельно. В этих двигателях применяют полусоставные колена, в которых шатунные шейки выполняют как одно целое со щеками.
Всоставных или полусоставных коленах шейки запрессовывают
вщёки при небольшом нагреве до 200…300 ºС при натяге, обеспечивающем достаточную прочность соединения.
Части колена у звездообразных двигателей соединяют шлицами или болтами, стягивающими разрезную щеку. У этих двигателей главный шатун часто выполняется с неразъёмной кривошипной головкой.
98
Составные валы, состоящие из нескольких участков, соединяют фланцами, откованными как одно целое с валом. Фланцы имеют центрирующие шайбы, которые закладывают между фланцами на время развёртки отверстий для болтов. Затем эти шайбы удаляют и фланцы жёстко соединяют болтами, что позволяет в дальнейшем разбирать вал на части без передвижения вдоль оси.
Коленчатые валы быстроходных дизелей, работающих с высоким давлением сгорания, выполняют обычно полноопорными, то есть
сопорами после каждого цилиндра или отсека двух цилиндров в V-образных двигателях. Только дизели с относительно малыми размерами цилиндра изготавливаются иногда с опорами через два цилиндра. В бензиновых однорядных двигателях применяются как пол-
ноопорные валы, так и с опорами через два цилиндра.
Большее число опор коленчатого валаИвследствие более равномерной передачи усилий по длине двигателя благоприятно влияет на работу верхней половины картера и блокаДцилиндров.
Высокое давление сгорания вызывает в валах с пролётом через
два цилиндра значительные деформации изгиба, появляется опасность возникновения изгибныхАколебаний.
Повышение жёсткости на изгиб неполноопорного вала достигается увеличением диаметровбшатунных и коренных шеек с одновременным уменьшением их длины и увеличением толщины щёк. Неполноопорный вал корочеии поэтому обладает большей жёсткостью на кручение. Число собственных колебаний такого вала выше, так как наряду с большойСжёсткостью он имеет меньшее число противовесов
сменьшими массами.Пятка: конец вала со стороны отбора мощности для соединения
с генератором, муфтой, маховиком, упругим элементом и т.д. имеет участок со шлицами или фланцем. На концевых участках монтируют шестерню передачи к распределительному валу.
Носок: конец вала, противоположный концу отбора мощности, служит для монтажа шестерён, приводящих в действие топливный насос высокого давления, масляный насос, насос системы охлаждения. Здесь же может быть расположен дополнительный кривошип для механизма привода компрессора и других агрегатов. В автотрактор-
99
ных двигателях на этом конце располагают шкив привода вентилятора, храповик и в некоторых случаях гаситель крутильных колебаний.
Коренные шейки выполняют, как правило, одинакового диаметра. От осевых перемещений при тепловом расширении вал фиксируют относительно картера [6] :
•бортами упорных вкладышей коренных подшипников
(рис. 5.4,а, б, в, поз. 1);
•упорными кольцами (рис. 5.4,г, д, поз. 2);
•упорными шариковыми подшипниками (рис. 5.4,е, поз. 3).
|
|
1 |
|
|
|
И |
|
||
1 |
|
|
|
|
|
1 |
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
Д |
|
|||
|
|
|
|
|
|
||||
|
|
|
|
|
|
||||
|
|
|
А |
|
|
|
|
||
а) |
|
б |
б) |
|
|
|
|
|
|
и |
2 |
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
||
С |
|
|
|
|
|
|
|
|
|
г) |
|
|
|
|
|
|
|
|
|
в)
3
2 |
г) |
д) |
е) |
|

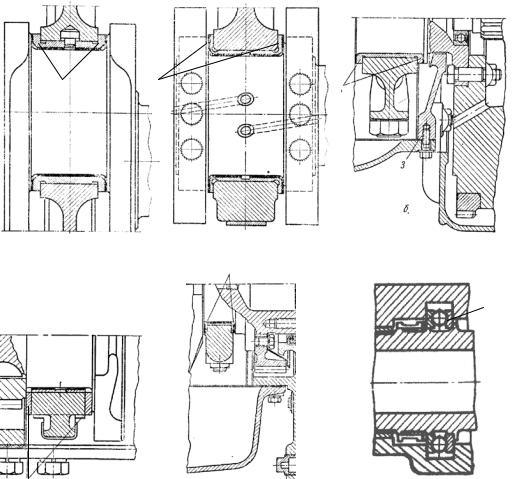

Рис. 5.4. Фиксация коленчатого вала от осевых перемещений [6, 7, 15] : 1 – вкладыши; 2 – упорные кольца; 3 – шариковый подшипник
Чаще всего упорные подшипники устанавливают со стороны маховика. При таком положении подшипника тепловое удлинение вала на влияет на зазоры в сцеплении. Однако ведущая шестерня привода на переднем конце вала несколько смещается. В отдельных слу-
