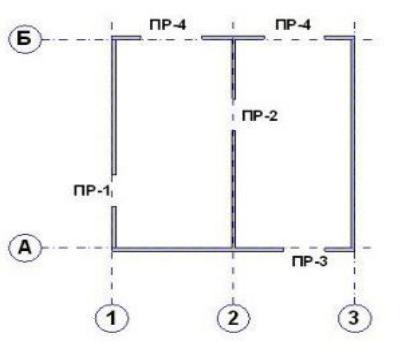

На плане здания имеется два оконных проема одинаковой величины, расположенных на стене с одинаковой статической функцией (стена самонесущая), поэтому у них будет одинаковая маркировка перемычки.

Все проемы имеют разную ширину, значит, на маркировочной

Перемычка ПР-1:

1. Чтобы перекрыть проем в стене толщиной 510 мм, понадобится четыре брусковых перемычки шириной 120 мм: 120 мм х 4 = 480 мм плюс три шва по 10 мм (10 мм х 3=30 мм). Таким образом, мы получаем 480 мм +30 мм =510 мм– размер,равный толщине стены.

Мы определили, что стена является несущей, поэтому крайняя перемычка, на которую опирается плита, должна быть несущей.

Получаем три перемычки ненесущие и однунесущую (рис. 2.6).

21

СибАДИР с. 2.6. Схема перемычек в несущей стене толщиной 510 мм

2. Для определен я длины перемычки к ширине проема прибавляем значен е м н мального опирания перемычки на стену (рис. 2.7 2.8): ненесущ е перемычки 910 мм + 240 мм (по 120 мм с каждой стороны) = 1150 мм.

Рис. 2.7. Схема опирания ненесущей перемычки над проемом

По табл. П. 4.2 подбираем нужный размер переремычки, величина которой будет соответствовать высчитанной длине (в нашем примере 1150 мм). Такой оказалась перемычка с наименованием 2ПБ13-1, длина которой 1290 мм, высота 140 мм; несущая перемычка 910 мм + 500 мм (по 250 мм с каждой стороны) = 1460 мм.

22

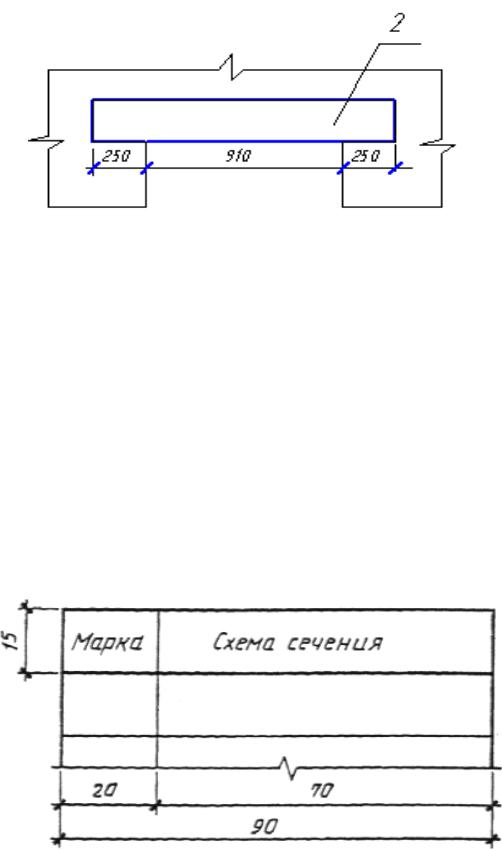

СибАДИР с. 2.8. Схема опирания несущей перемычки над проемом

Наход м в та л. П.4.2 нужную перемычку и не забываем

о расчётной нагрузке, так как на несущую перемычку опирается плита перекрыт я. Получаем перемычку 3ПБ16-37, длина которой 1550 мм, высота 220 мм.

Перемычки ПР-2, ПР-3, ПР-4 подбираются вышеизложенным способом. При под оре перемычки ПР-4 необходимо учитывать толщину стены 380 мм. В этом случае над проёмом укладываются 3 перемычки шириной по 120 мм:120х 3 = 360 мм;

360 мм + 20 мм (два шва по 10 мм) = 380 мм.

3. Заполняем ведомость перемычек (рис. 2.9), проставляя позиции в схеме сечения, затем заполняем таблицу спецификаций сборных элементов перемычек. Примеры заполнения даны в табл. 2.2 2.3.

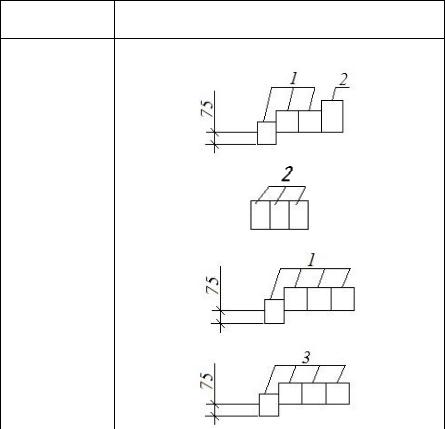

Рис. 2.9. Ведомость перемычек

23

Таблица 2.2

Пример заполнения ведомости перемычек

Для неоднородных наружных стен пример заполнения ведомости перемычек спецификации сборных железобетонных элементов см. в прил. 1.

24

2.6. Перегородки

Внутренняя (ненесущая) стена, имеющая ограждающие функции и функции звукоизоляции, называется перегородкой. Перегородки делят внутреннее пространство здания на отдельные помещения, не имеют

фундаментов и устанавливаются непосредственнона перекрытие.

СибАДИПерекрытия чердачные, подвальные являются наружными ограждениями, их основная функция – теплоизоляция ограждаемых помещений.

К перегородкам предъявляются требования звукоизоляции от воздушного шума огнестойкости, они должны быть водонепрони-

цаемыми, меть н зк е трудозатраты при изготовлении и монтаже.

Перегородки необходимо проектировать в зависимости от назначения и формы помещен я здания. В помещениях сложной формы рекомендуется устра вать каркасно-о шивные перегородки с использованием ГКЛ (г псокартонных листов) или же перегородки из легкобетонных блоков ИБИТ толщ ной до 100 мм. В мокрых и влажных помещениях

перегородки должны ыть влагостойкие – кирпичные толщиной 120 или 65 мм. В помещениях, не освещенных естественным светом, целесообразно спользование перегородок из стеклоблоков.

2.7. Перекрытия

Перекрытия – горизонтальные несущие и ограждающие конструкции, воспринимающие вертикальные и горизонтальные силовые воздействия и передающие их на несущие стены или каркас. Перекрытия разделяют внутреннее пространство здания по горизонтали. В

зависимости от их расположения различают перекрытия:

- междуэтажные – между двумя смежными по высоте этажами;

По конструкции перекрытия могут быть плитными или балочными. Плитные перекрытия могут быть выполнены с помощью пустотных, ребристых и плоских плит, балочные – с помощью железобетонных, металлических и деревянных балок.

25
